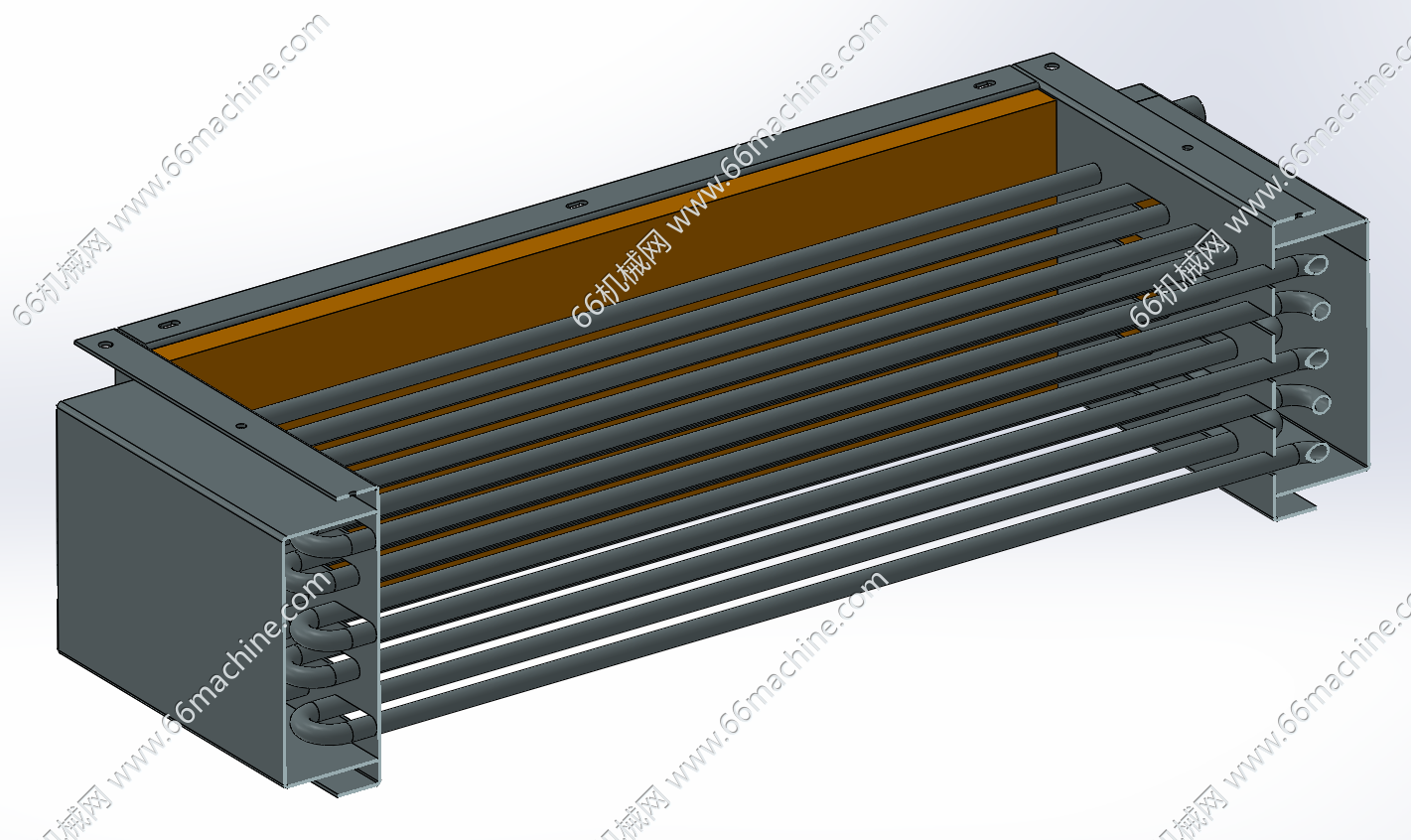

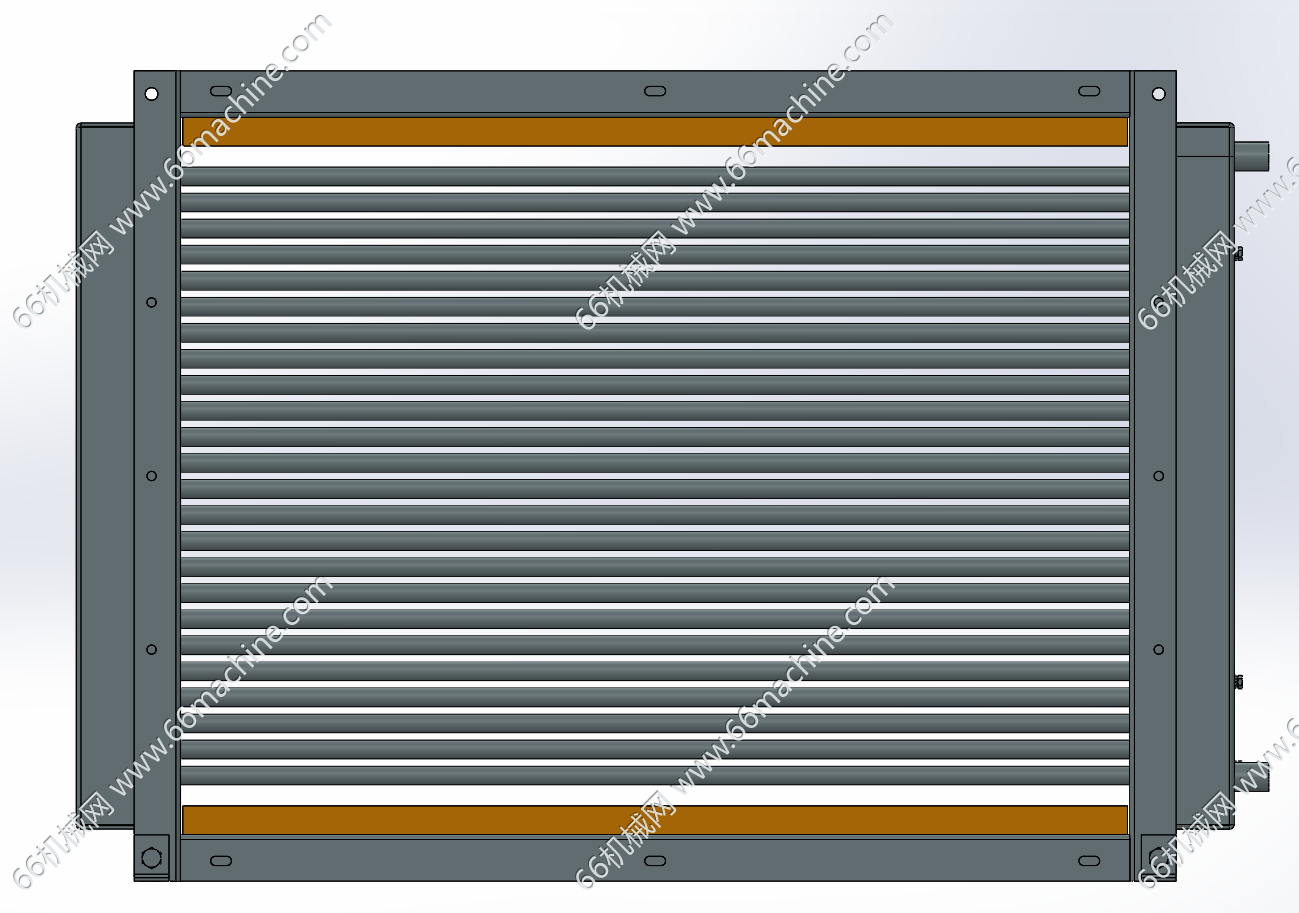

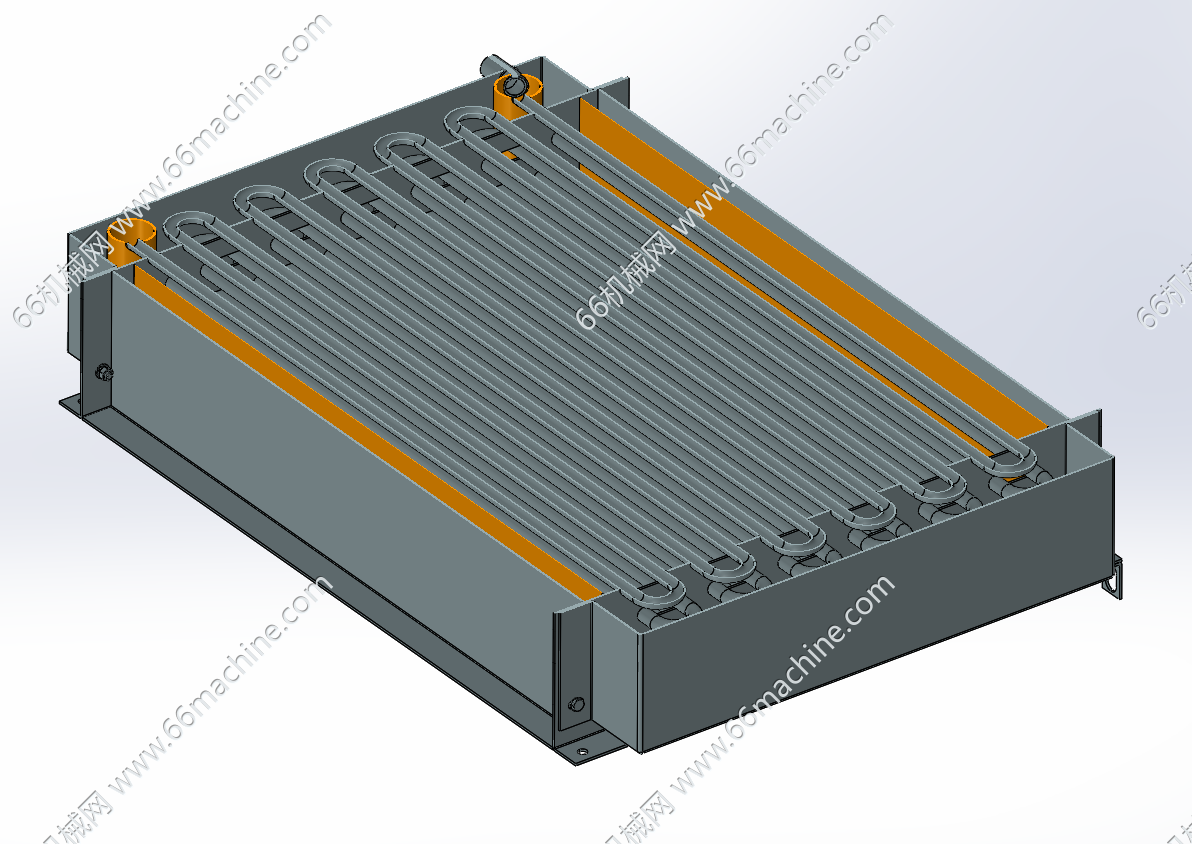

该模型为管翅式换热器，多排平行金属光管通过 U 型弯头来回串联成蛇形盘管流道，管内流通水、冷媒等介质，外部空气横向冲刷翅片完成冷热交换，依靠翅片大幅扩充空气侧换热面积以提升传热效率。
机械打工人
图纸ID: 315092070400399593
图纸格式：stp
图纸版本：其它模型软件
文件大小：385.17KB
所需积分：5机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
