某企业理疗电极片（理疗片）全自动卷材模切机3D+CAD
发布时间：2026-09-29
-
-
-
-
-
-
-
-
-
图纸描述

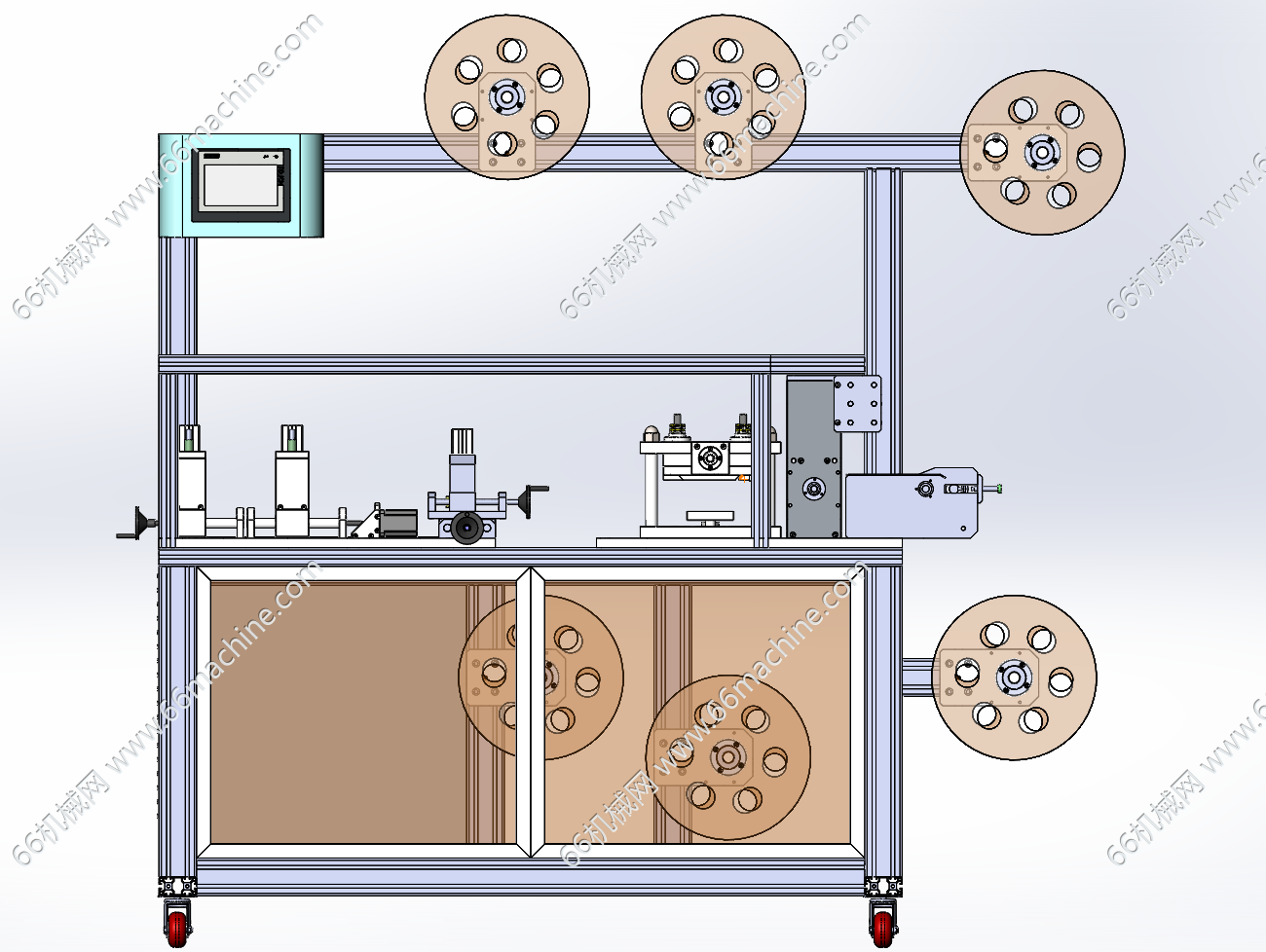

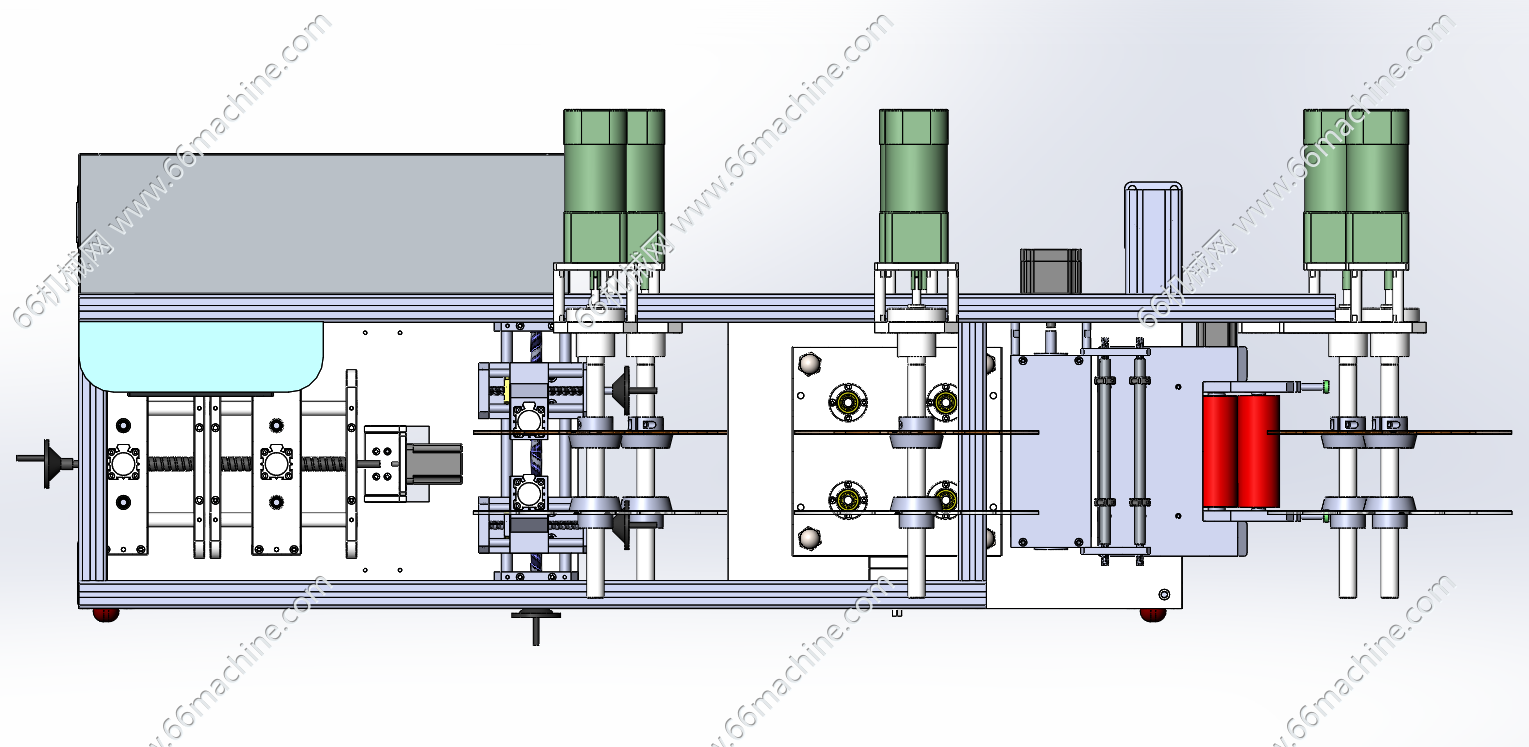

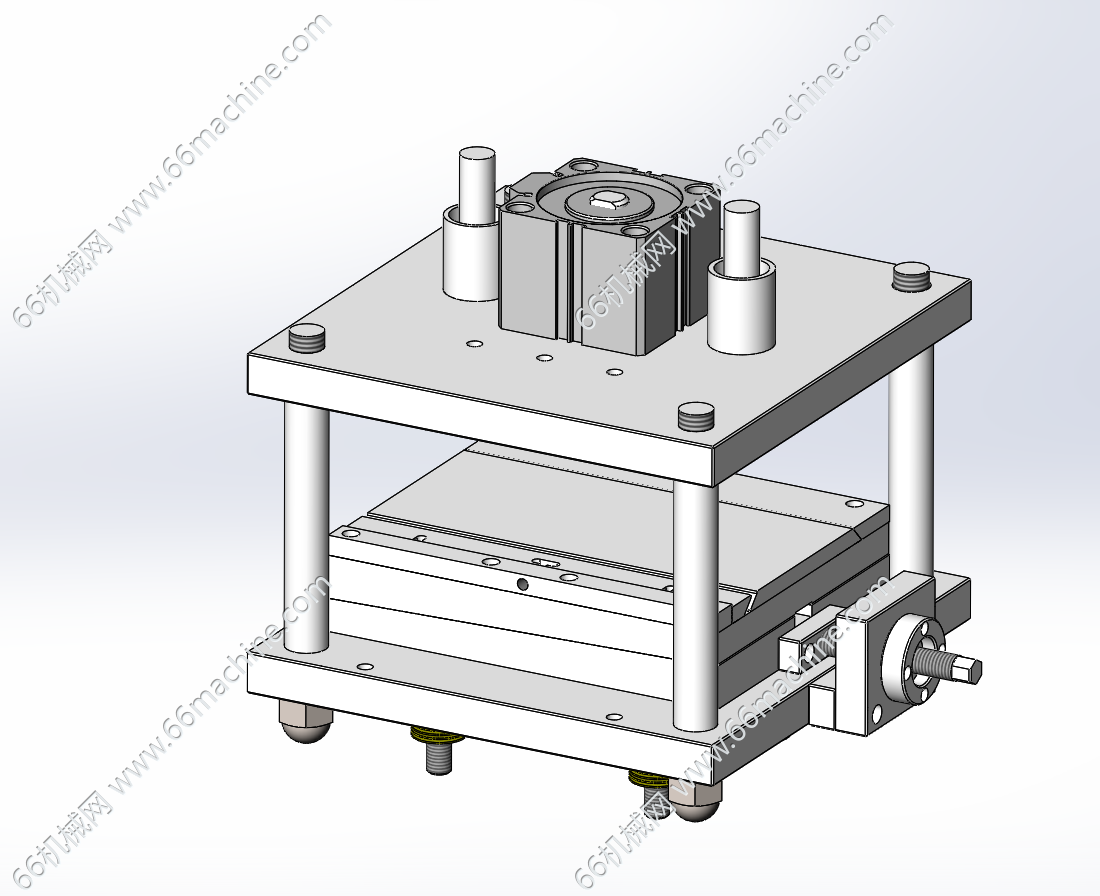

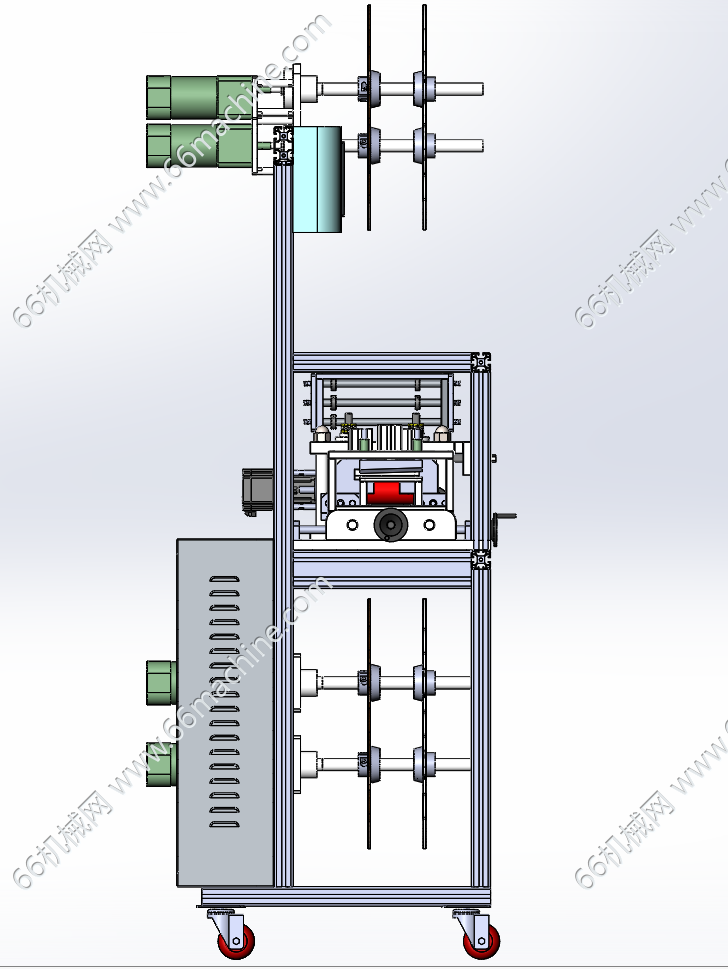

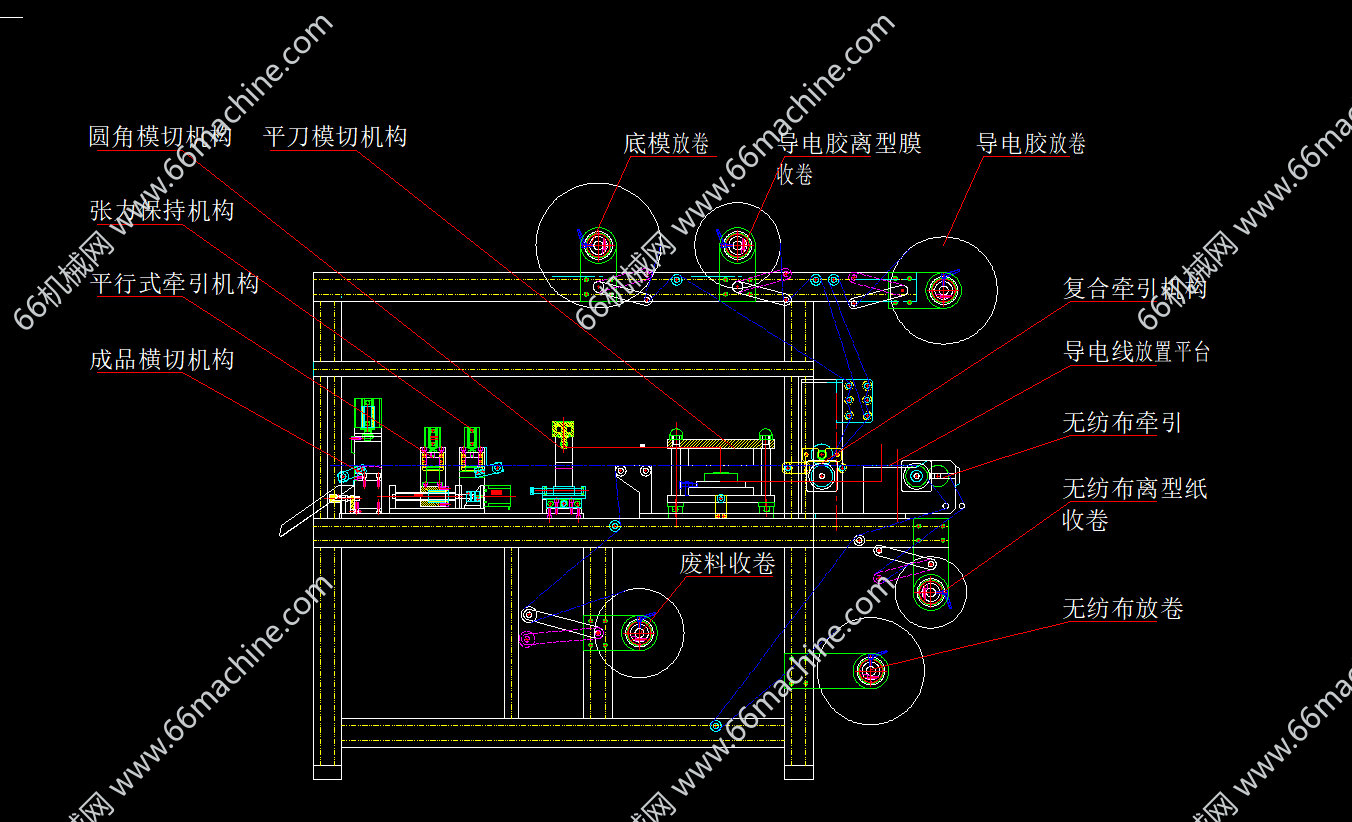

该设备为某企业理疗电极片（理疗片）全自动卷材模切机，工艺流程：无纺布+导电胶卷材放卷→导电线预埋→多层复合→平刀冲外形+圆角冲切→废料剥离收卷→成品横切下料；各层离型膜分别回收，实现理疗电极片一体化连续生产。【理疗片一般指理疗电极片，也有人把理疗贴叫理疗片，结构：无纺布/硅胶基材+导电水凝胶+自粘胶层，带插针/纽扣接头，连接理疗仪导线】
