某企业气动四爪卡盘3D+工程图
发布时间：2026-06-16
-
-
-
-
-
-
-
-
-
-
-

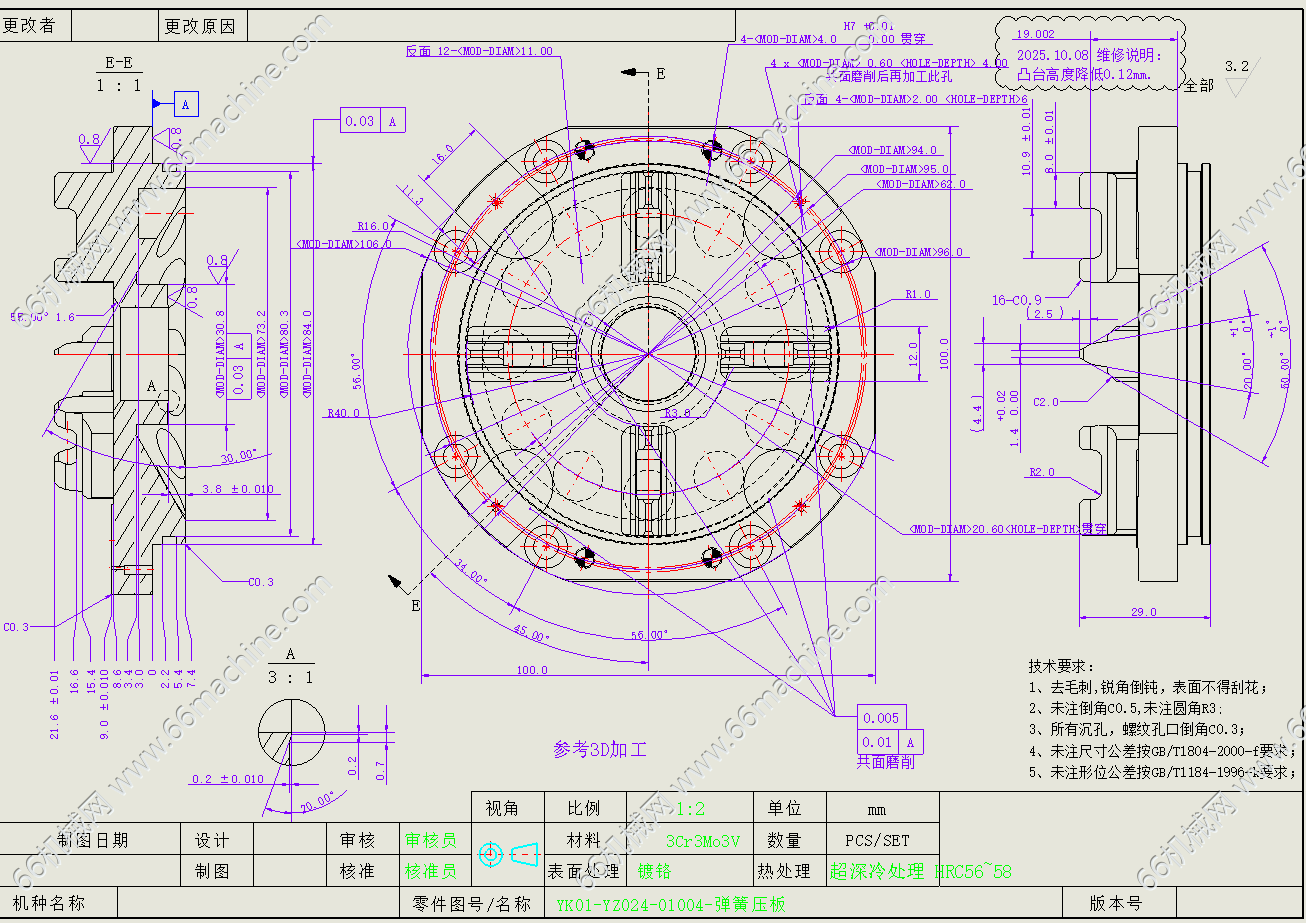

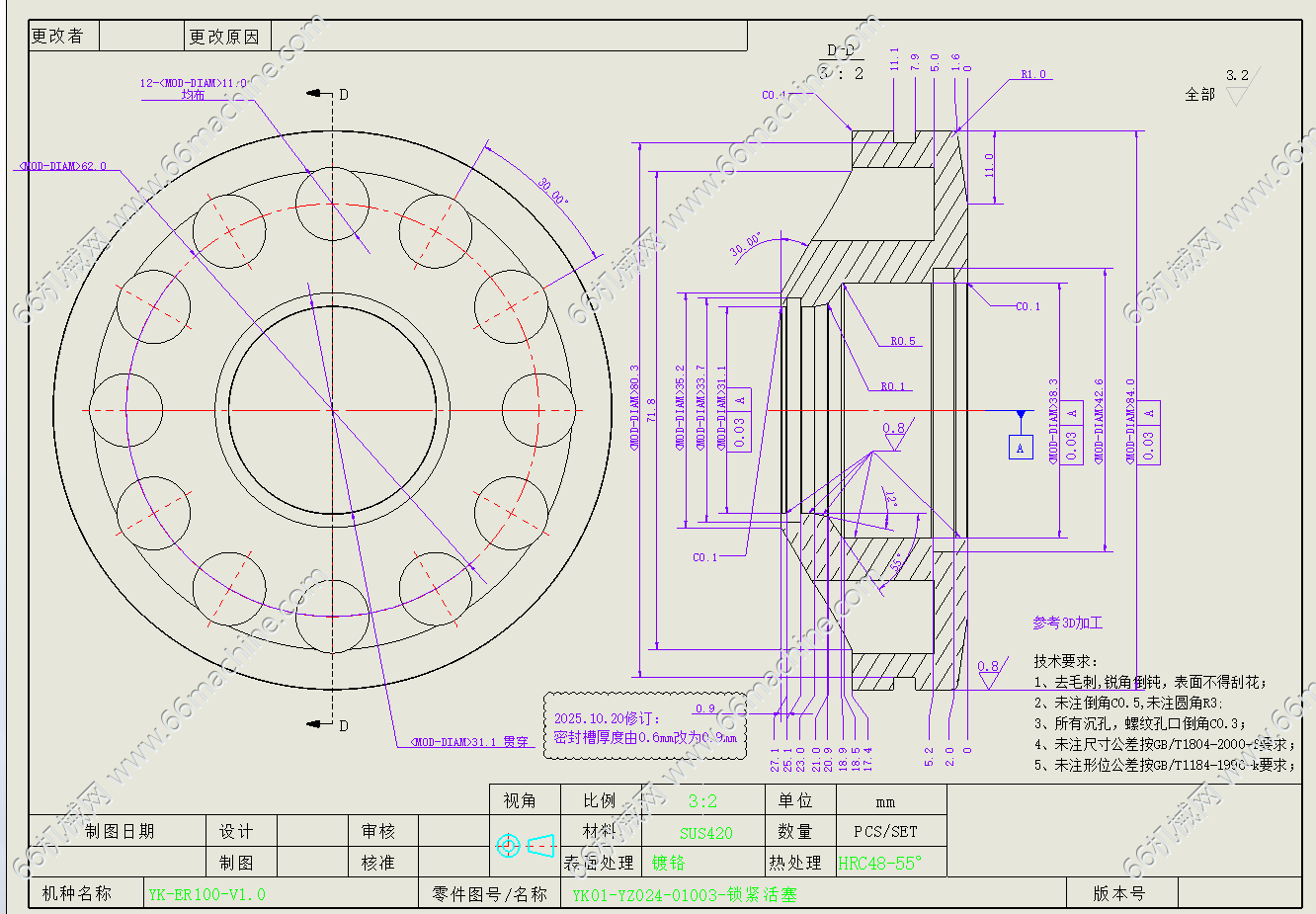

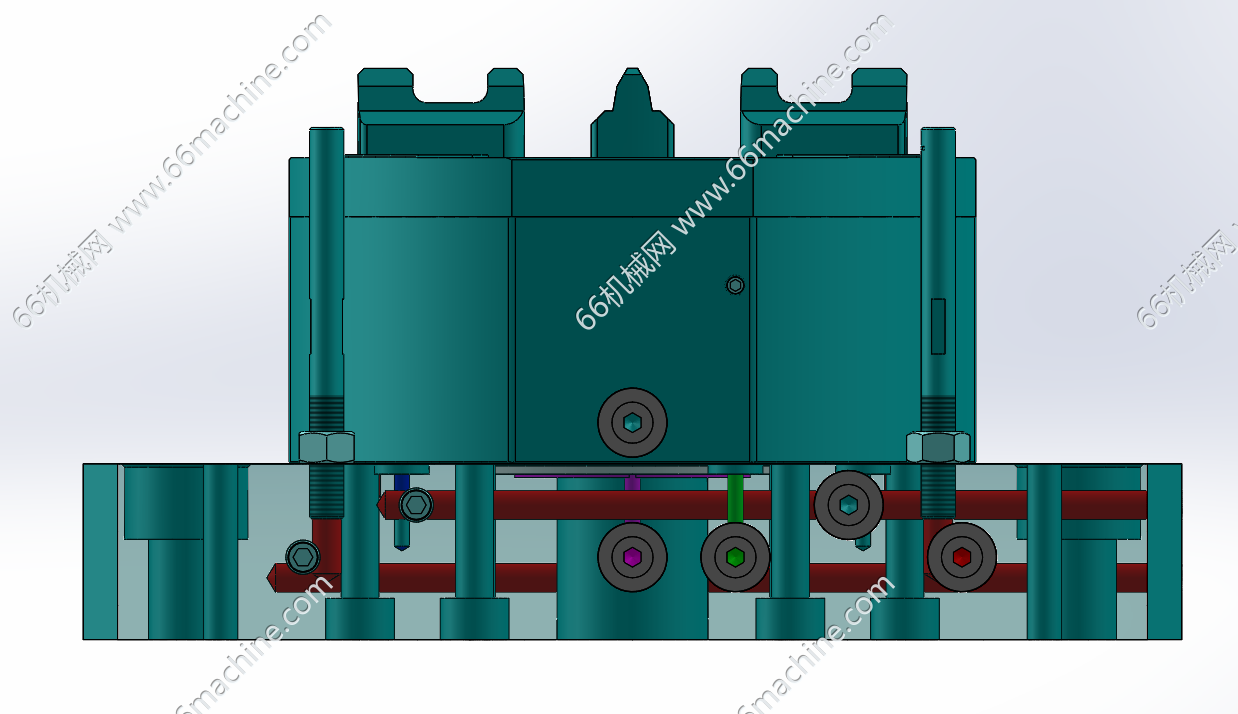

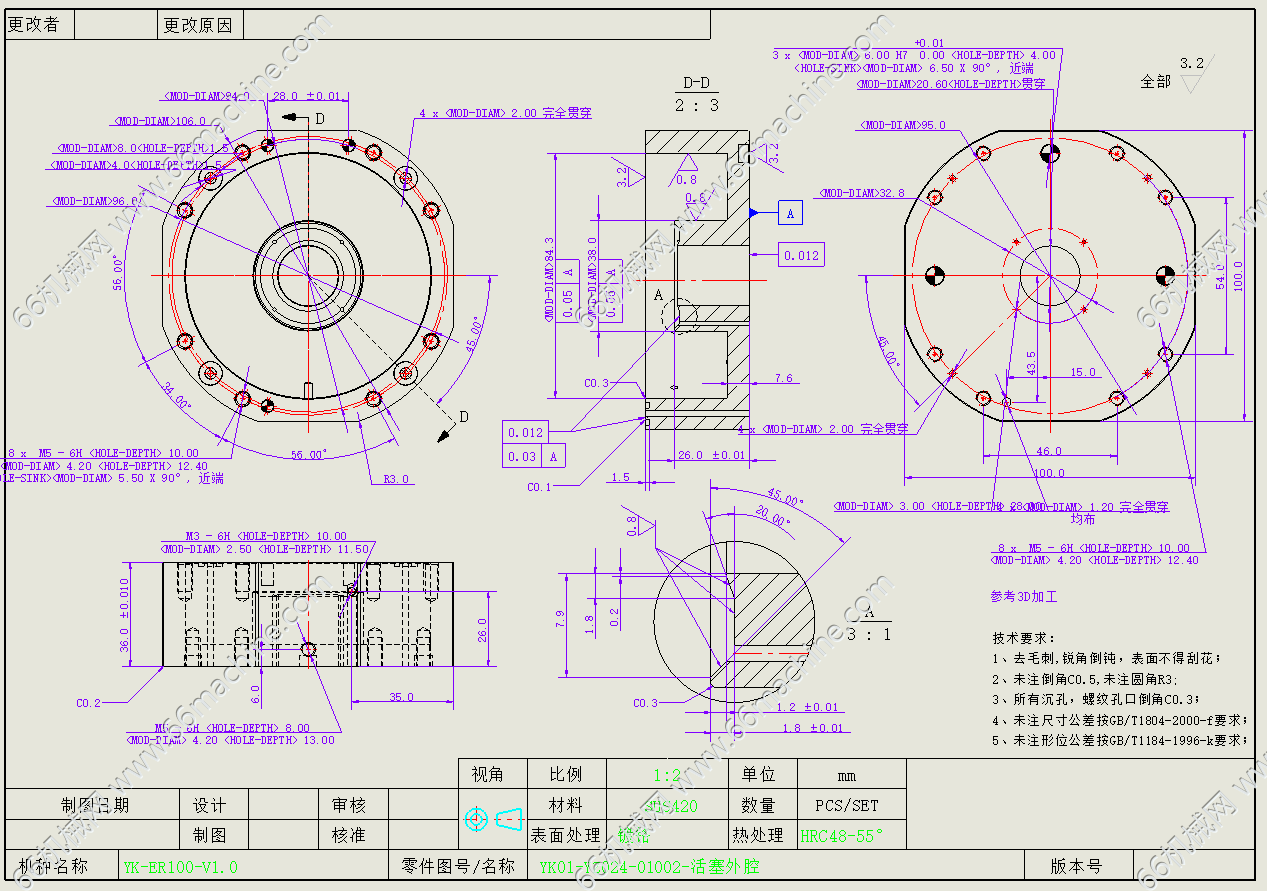

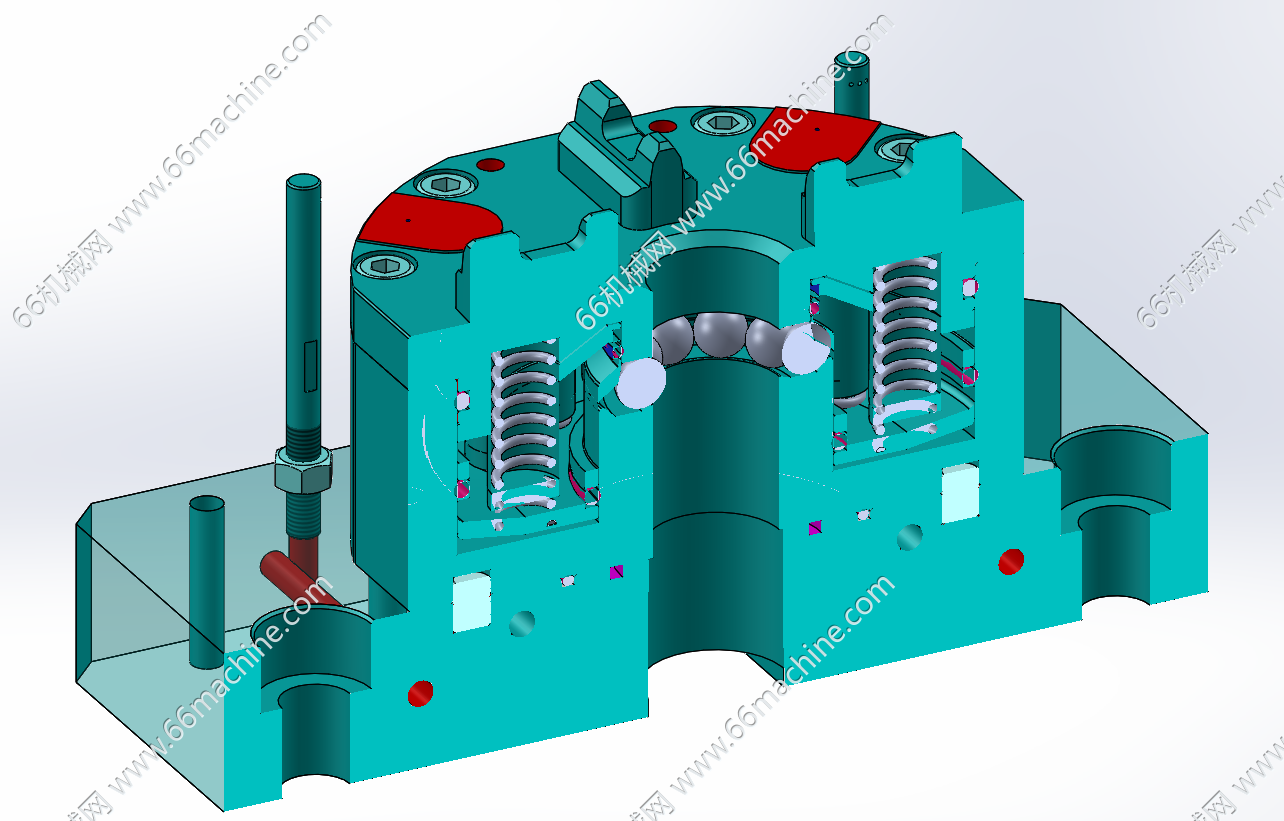

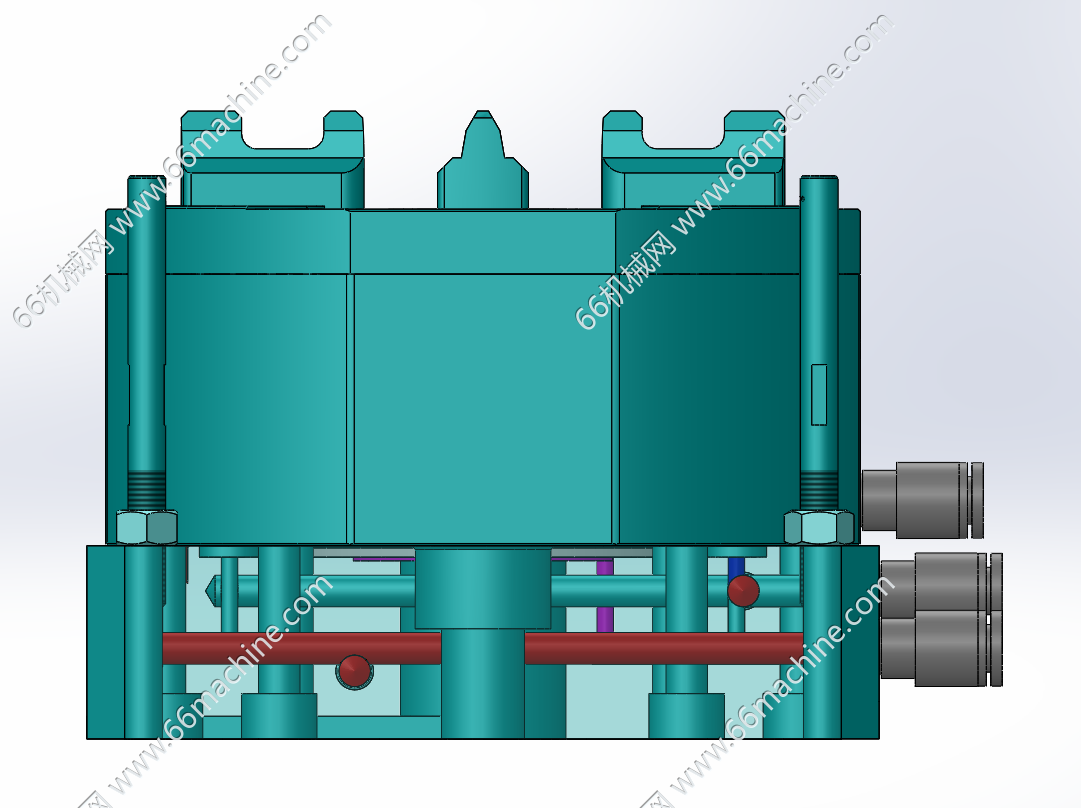

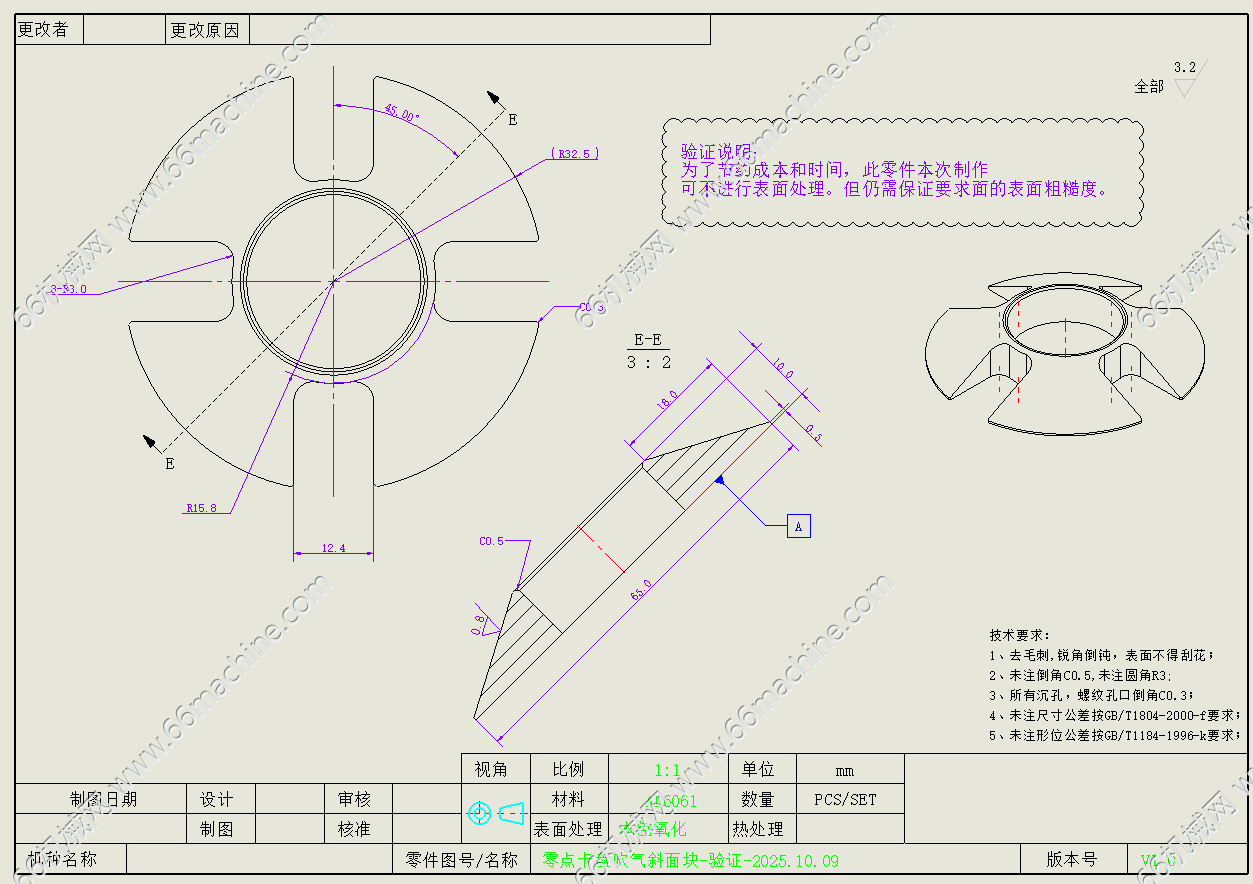

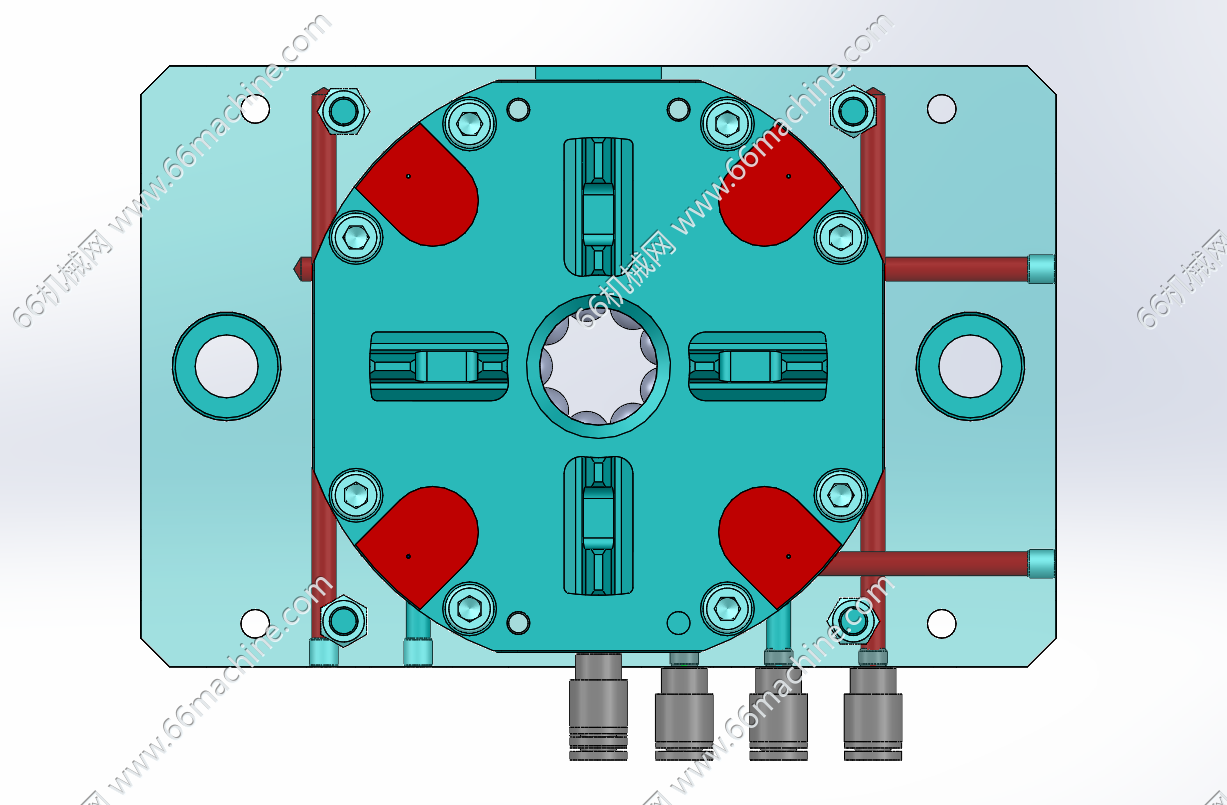

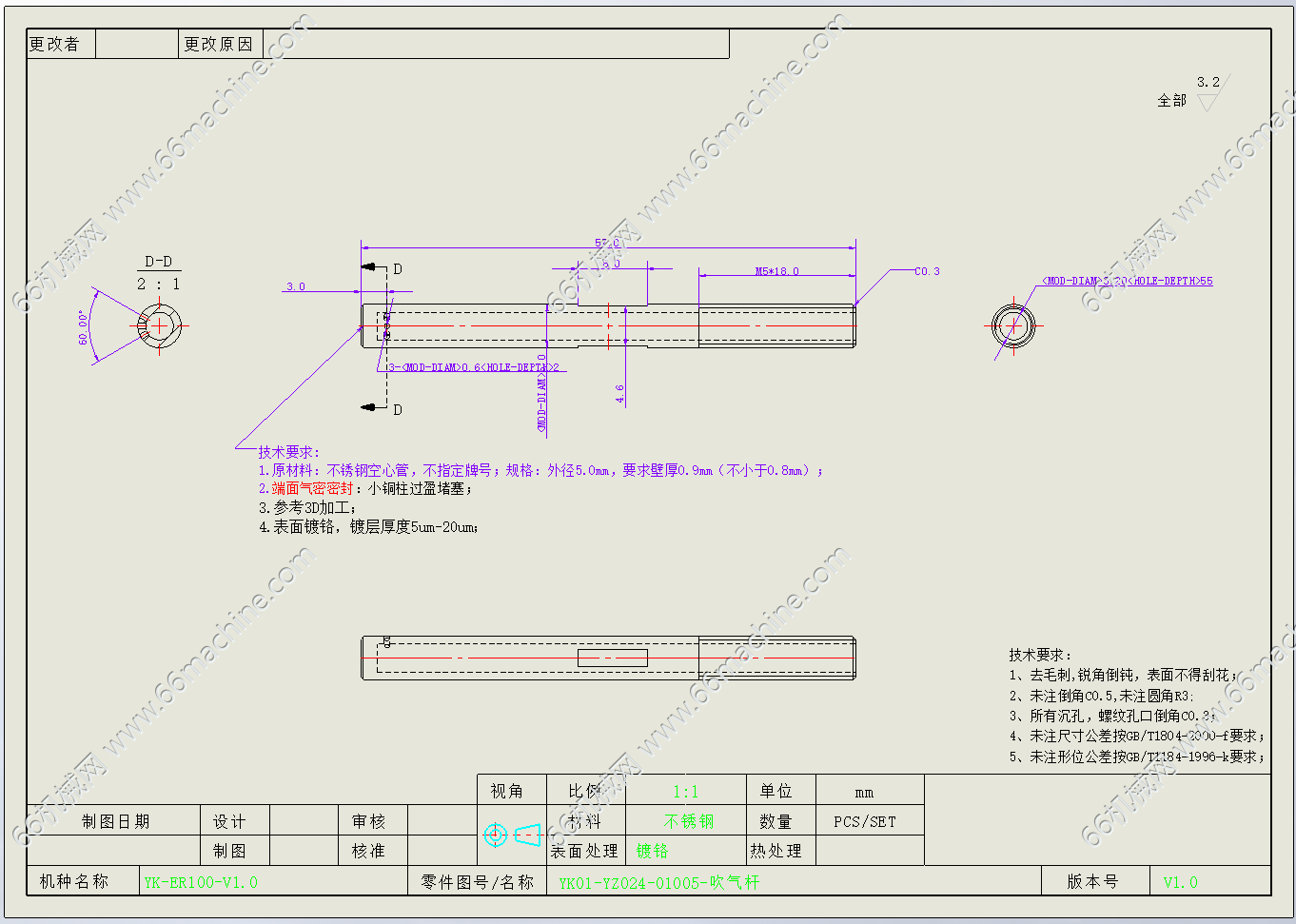

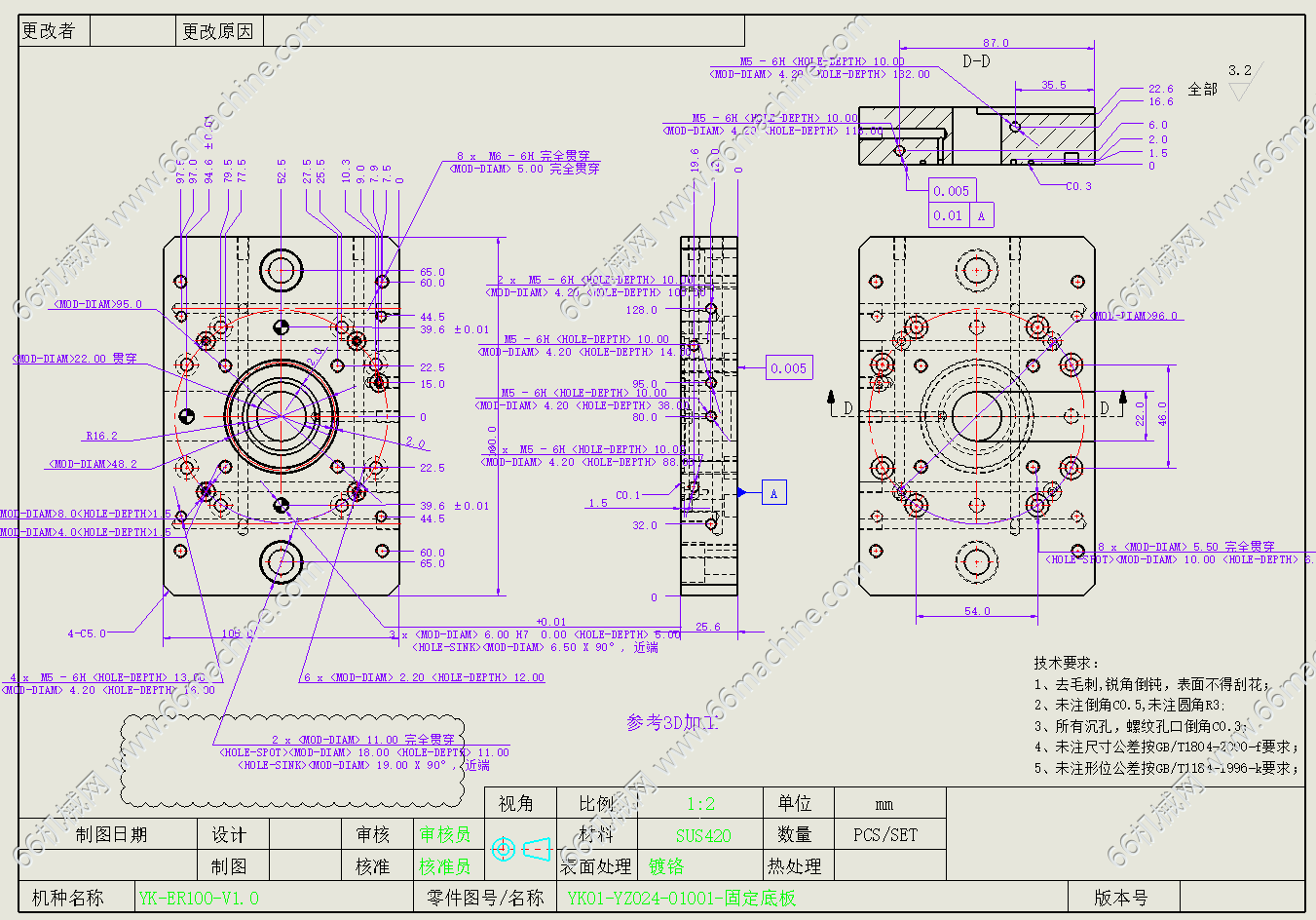

图纸描述
本模型为气动四爪卡盘，由底座、圆形主夹具体、定位压紧构件与内置流体管路构成，是以压缩空气为动力源的自动化夹持工装，主要用于机床加工或自动化检测场景实现工件定位装夹。为专业人员设计，水平很高，可供大家探讨学习！
