水帘喷漆室设计图纸
发布时间：2025-10-12
-
-
-
-
-
-
-
-
图纸描述

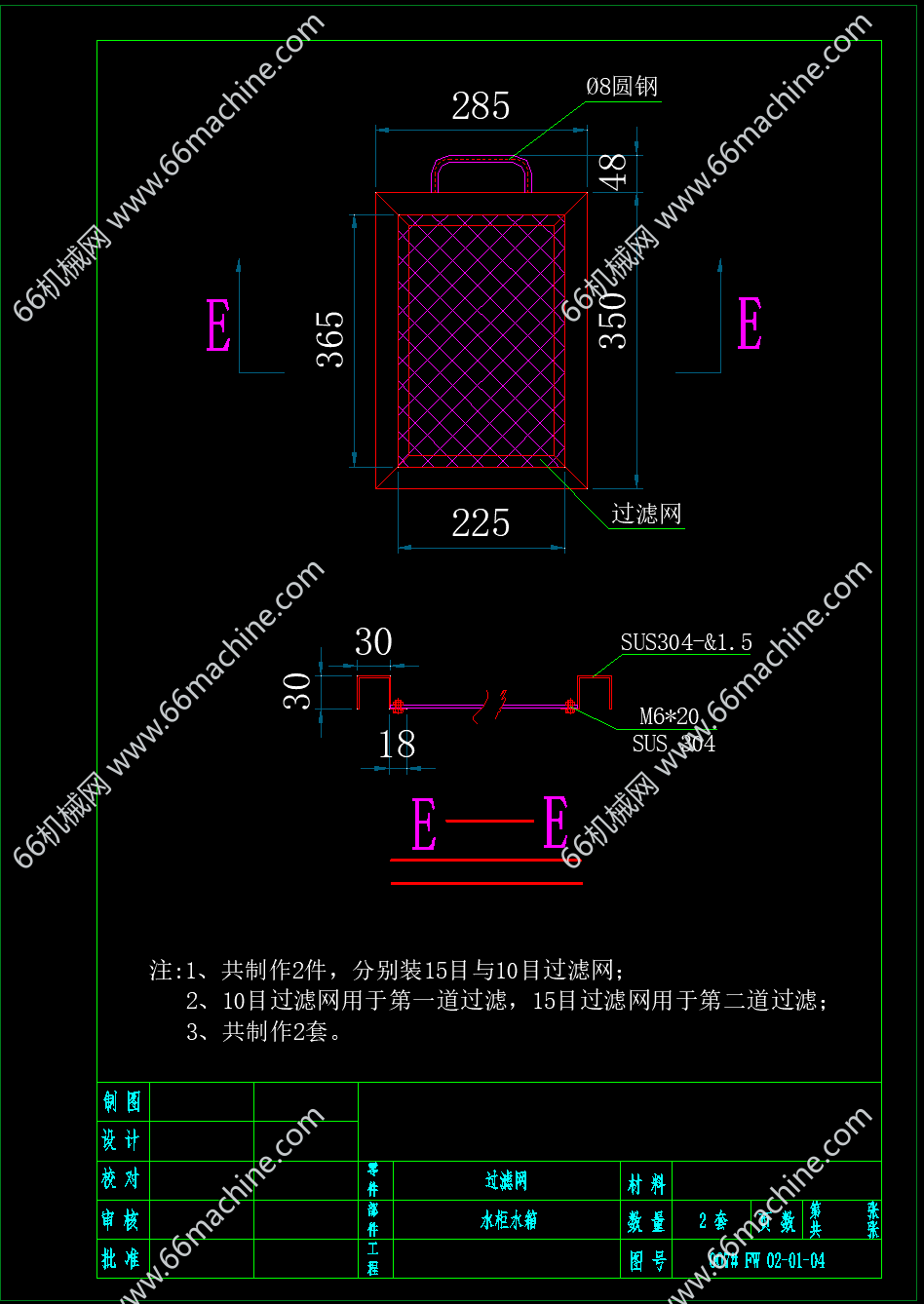

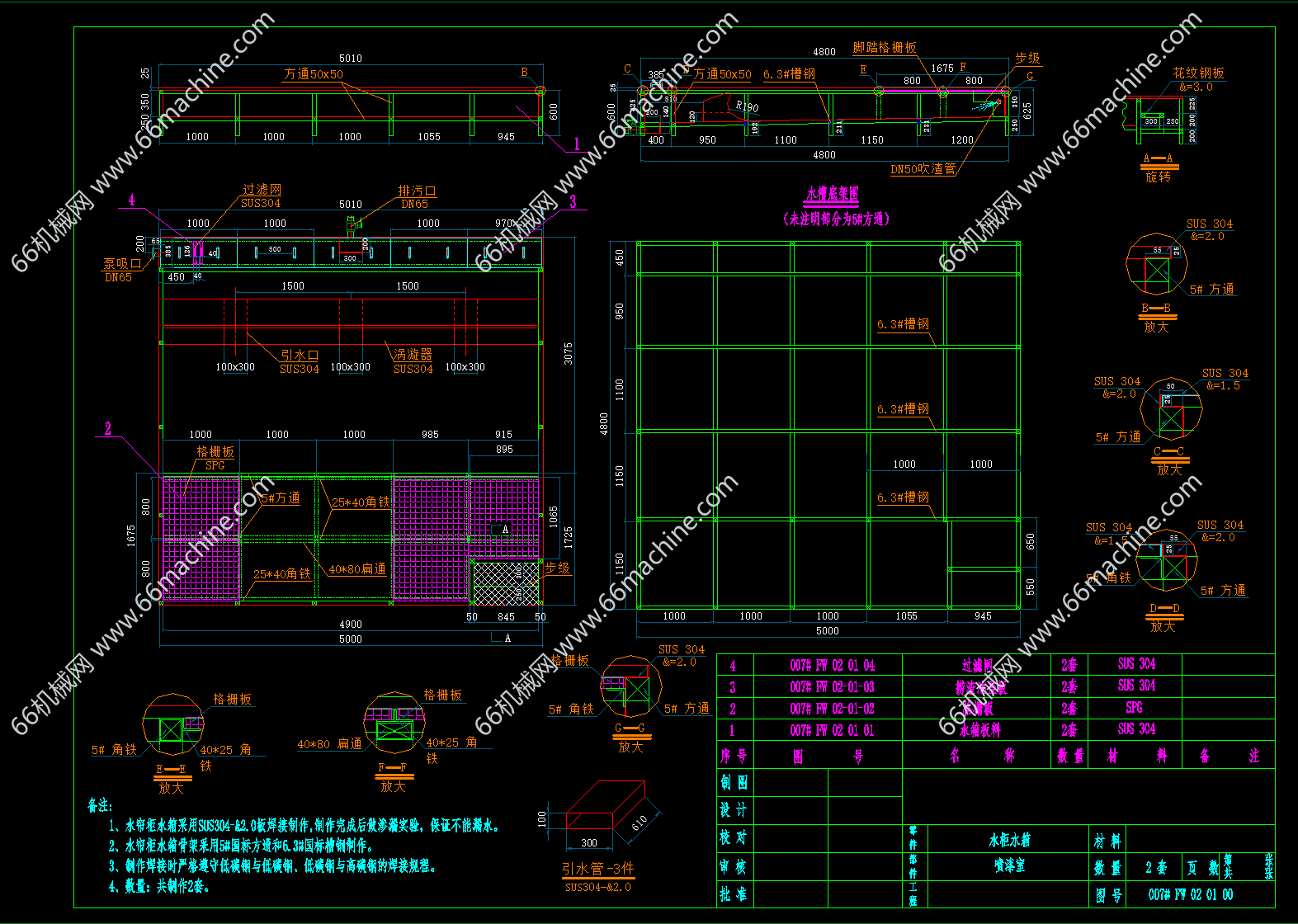

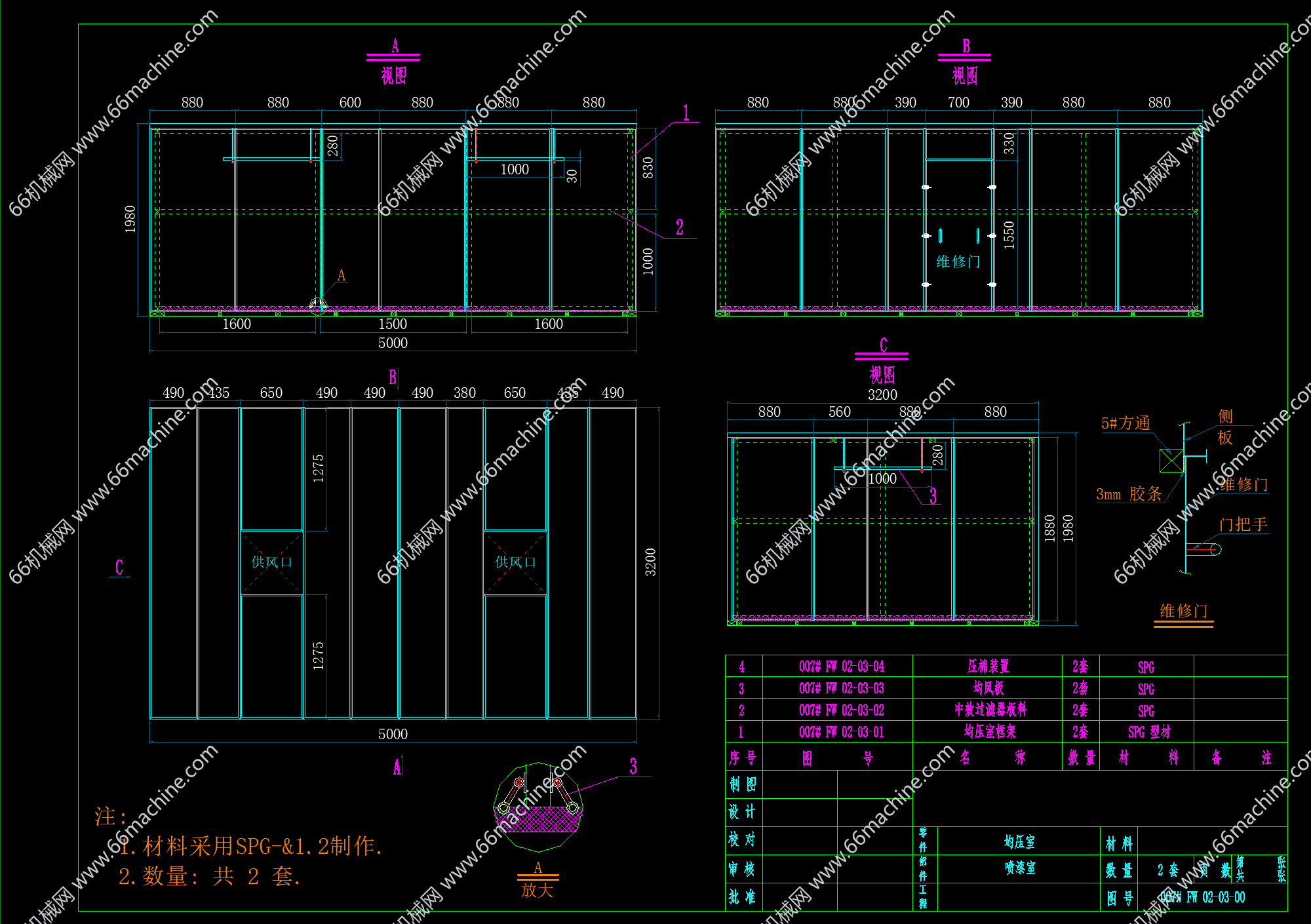

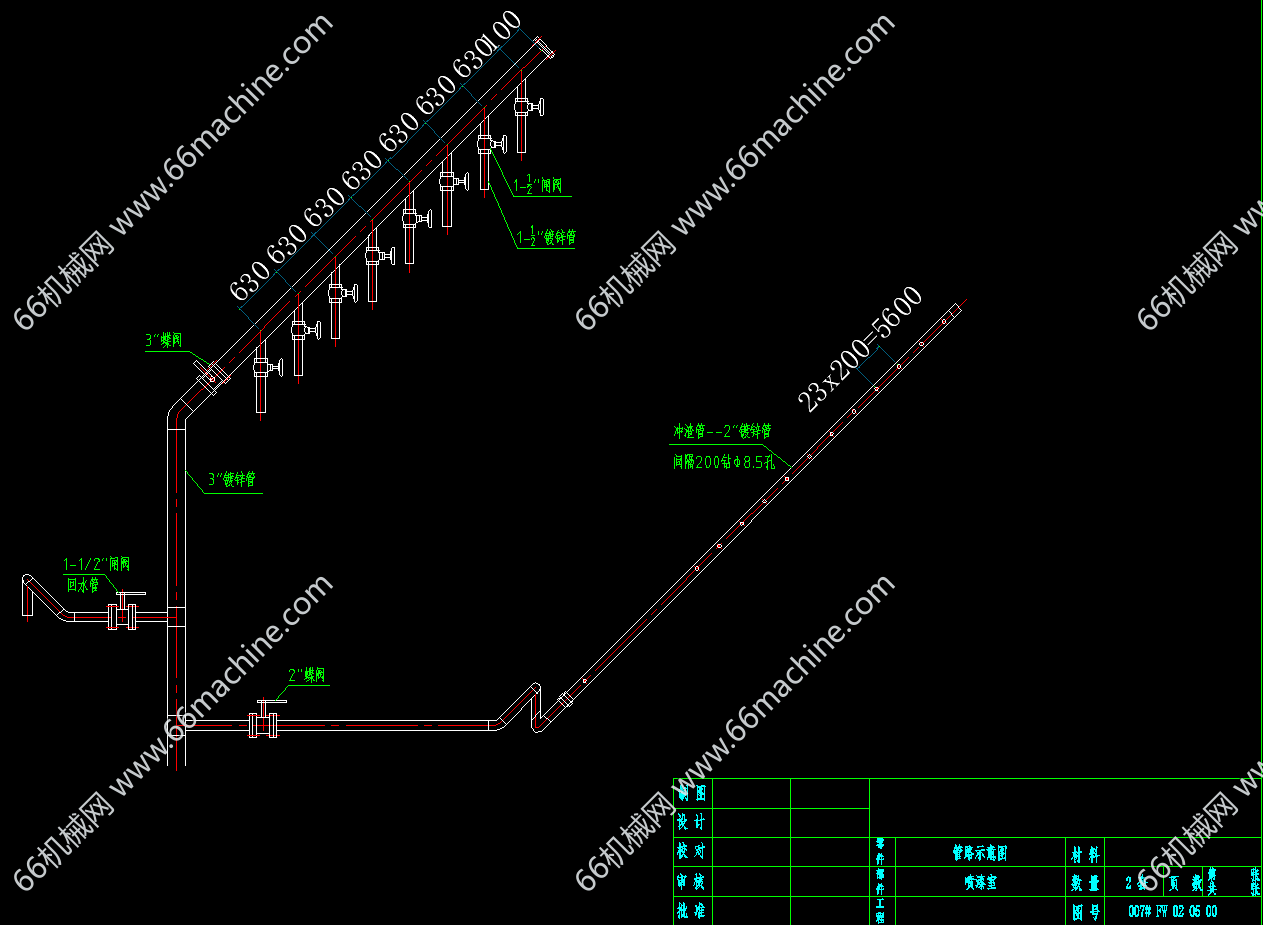

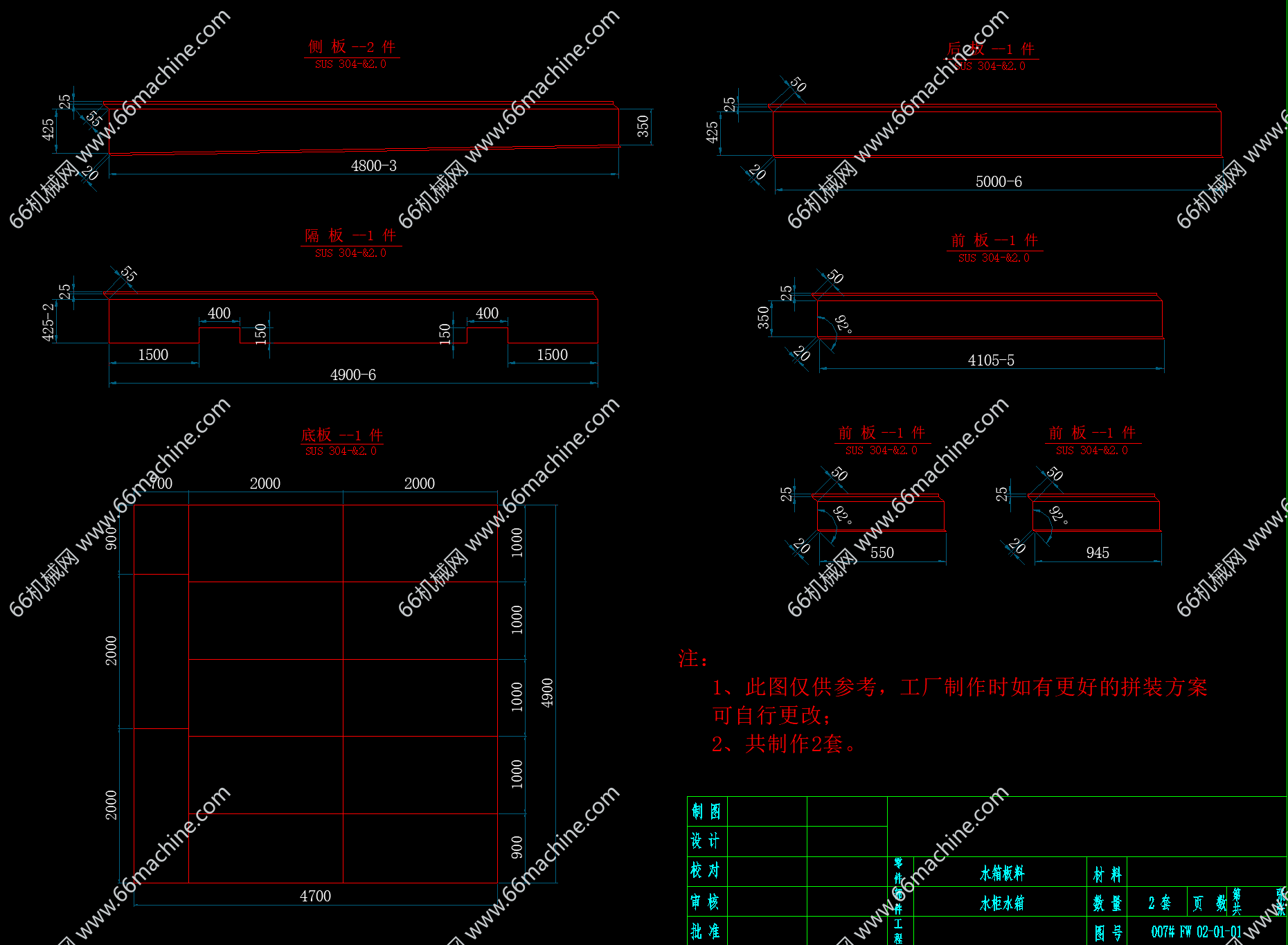

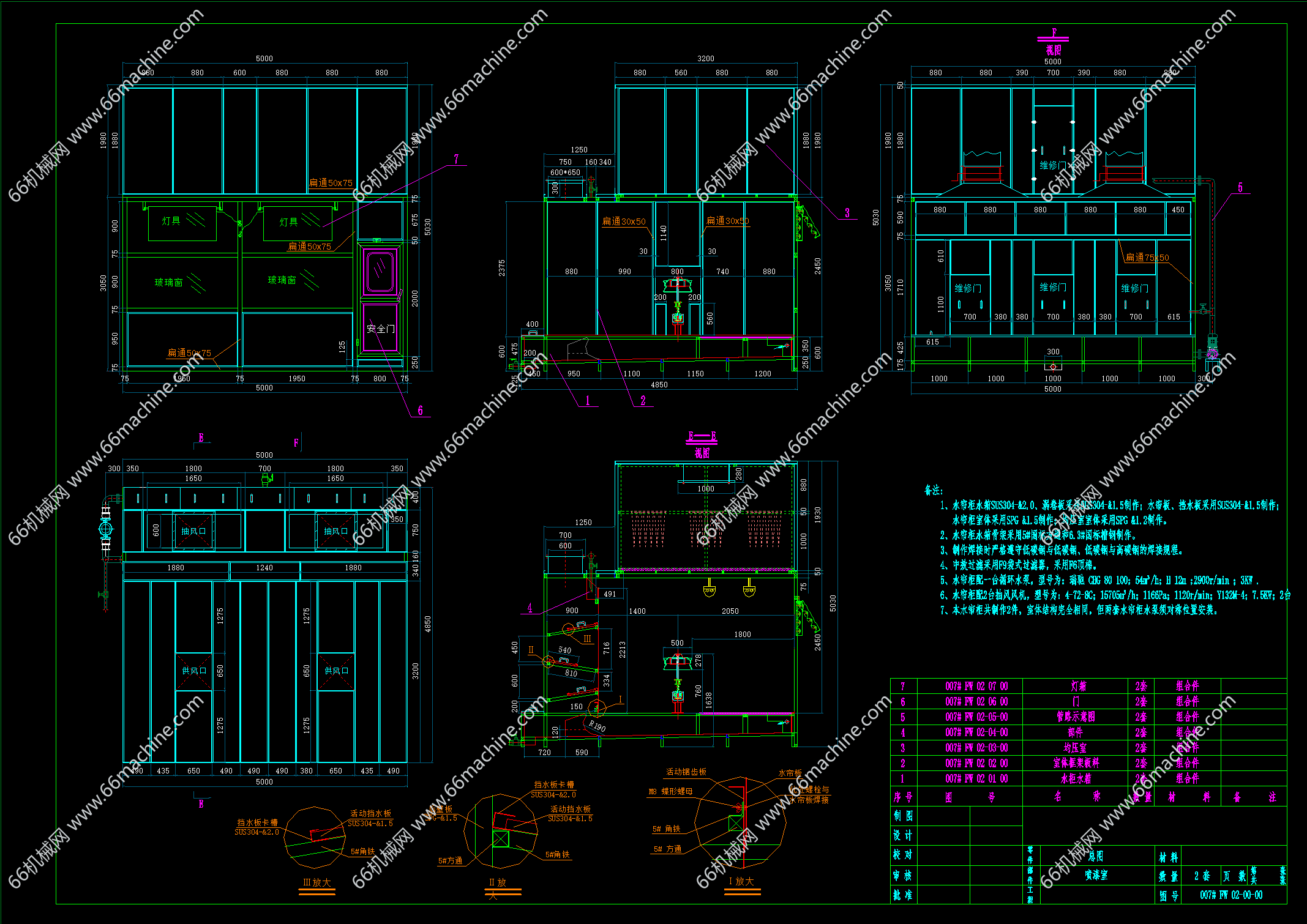

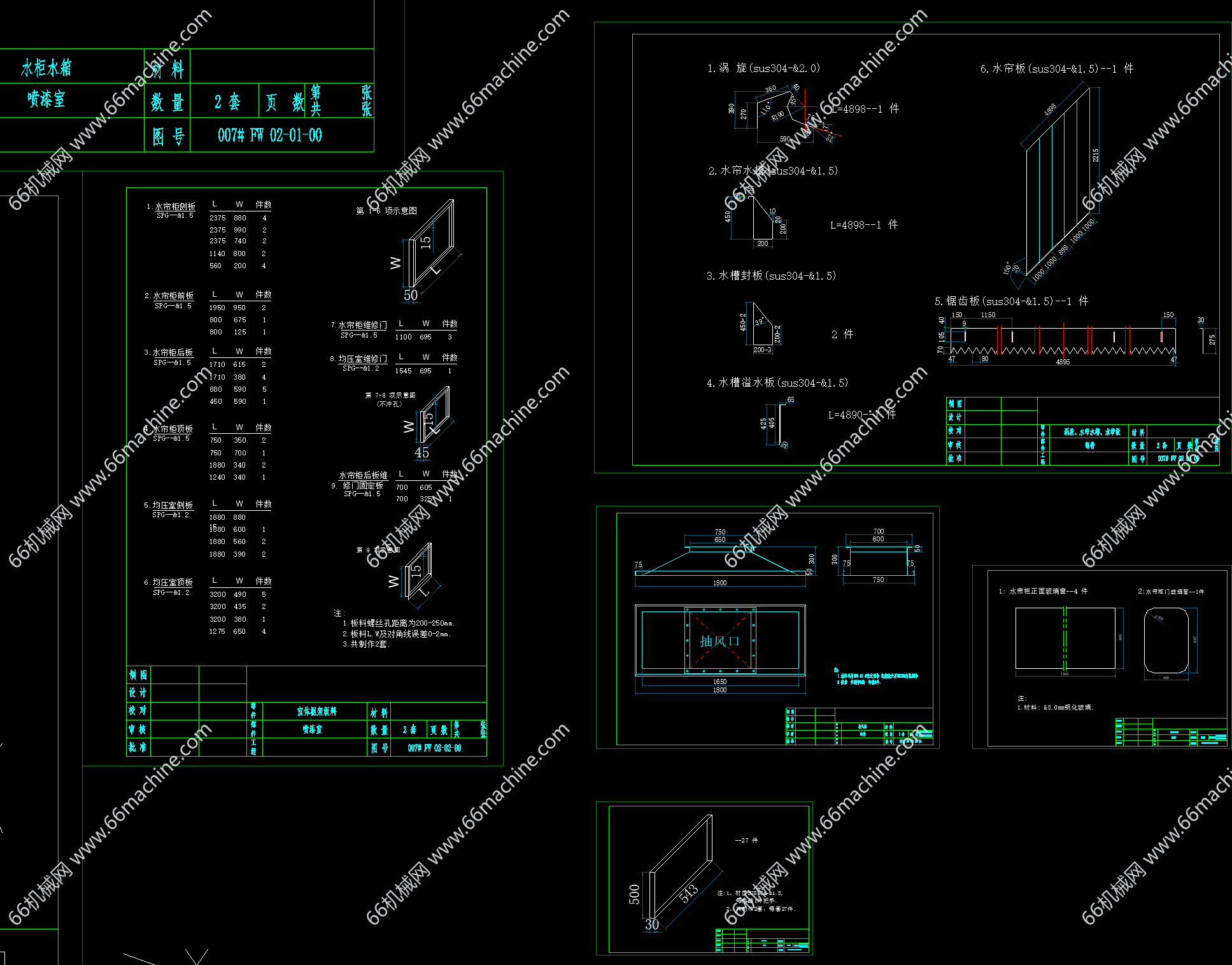

水帘喷漆室采用侧抽风并利用流动的帘状水层来收集并带走漆雾。水帘喷漆室的底部有一储水槽，顶部有一溢流 水槽，泵将水抽至顶部水槽，沿槽边溢流，并顺着水帘板均匀地流入底部储水槽内，水帘板挂在喷涂工件的前方， 这样工件的前方形成一帘状水层。喷涂工件时，一部分漆雾随水层流入水槽内，一部分随空气进入抽风系统，在 窝卷板的作用下，水被高速流动的空气卷起，使水与空气充分混合，空气中的漆雾颗粒又被水捕捉到水槽中。这 样使空气的流动的水来除去漆雾
