双盘摩擦压力机3D+二维图
发布时间：2026-07-14
-
-
-
-
-
-
图纸描述

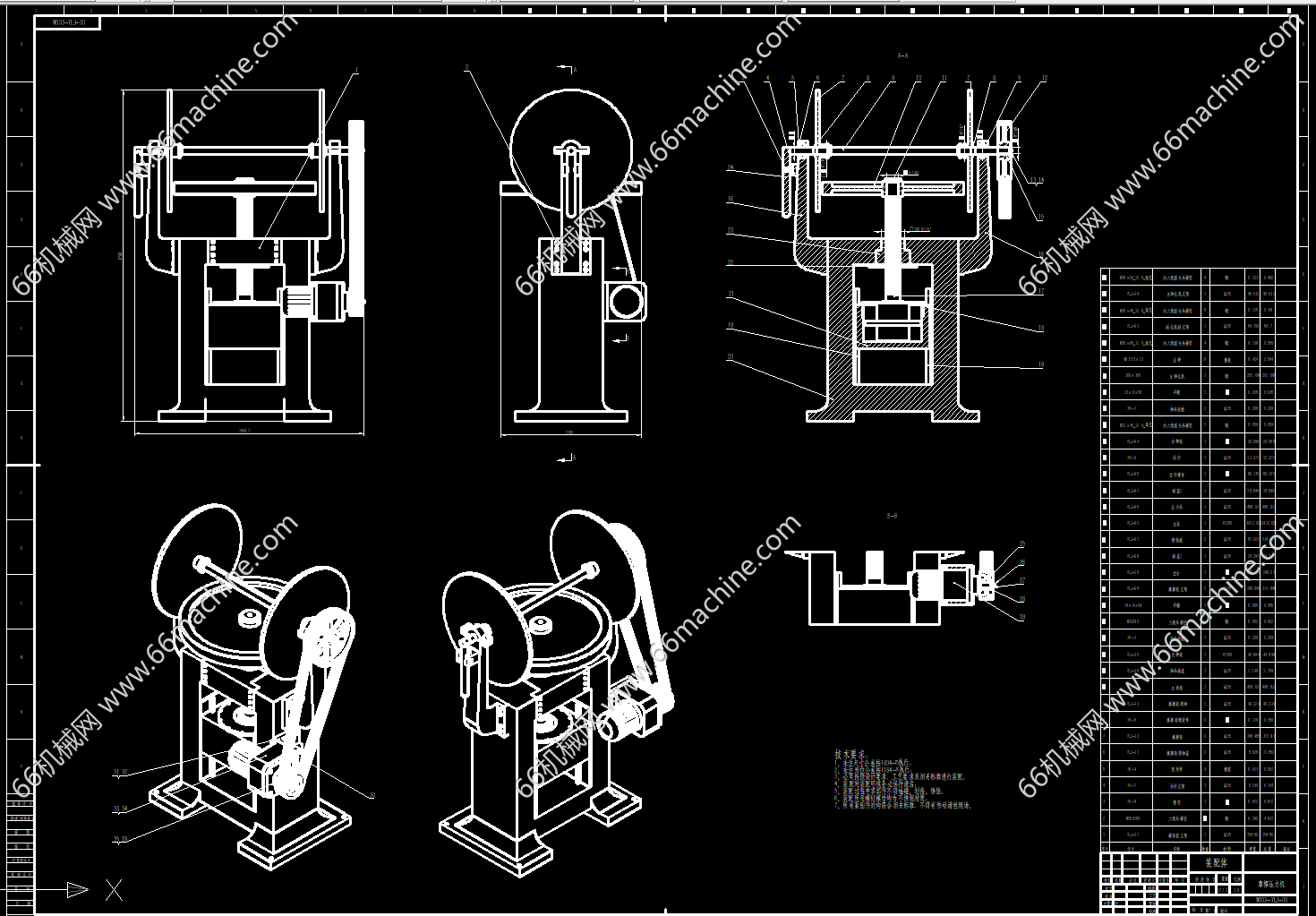

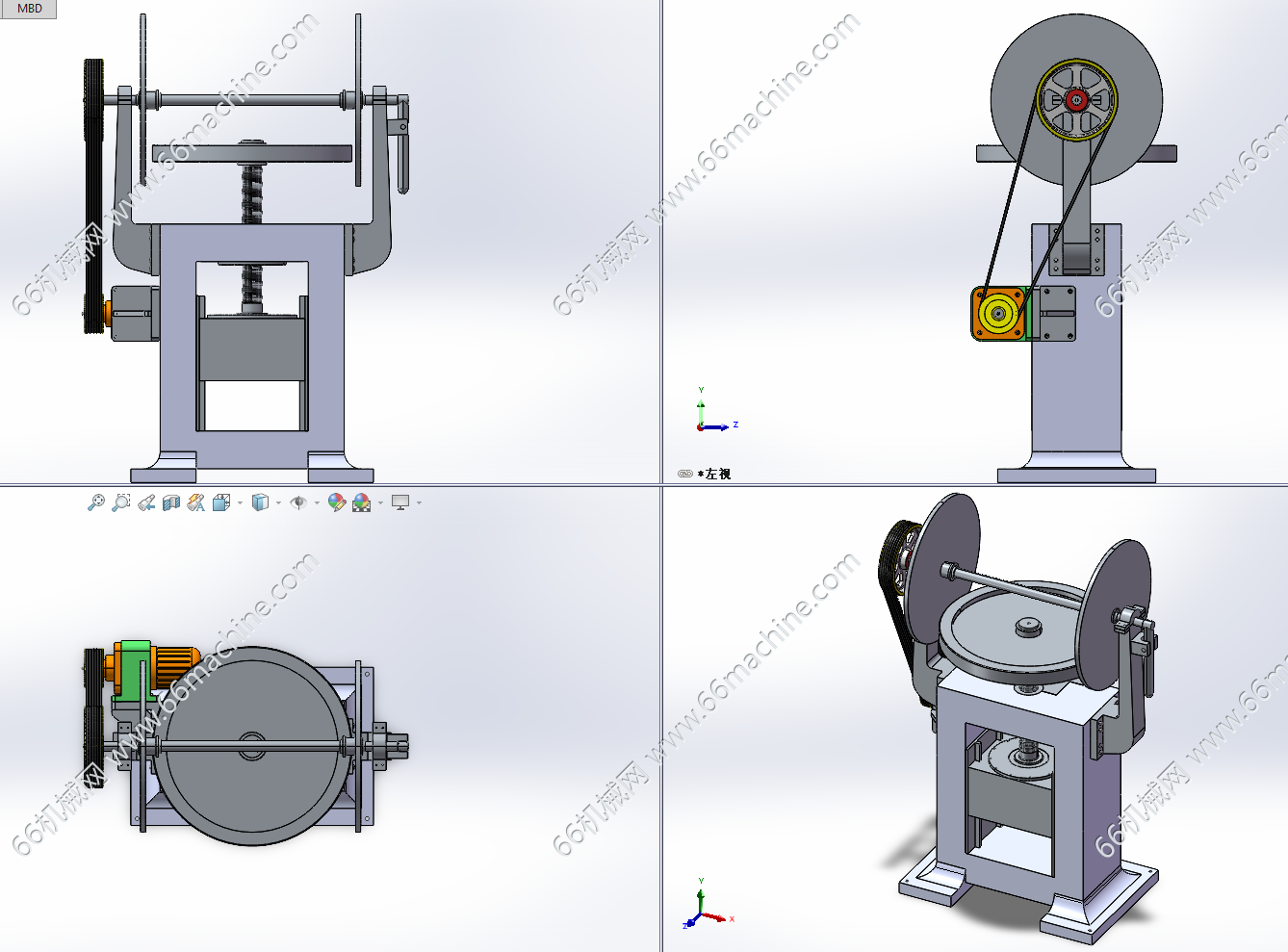

本模型为双盘摩擦压力机，采用整体铸造刚性机身，侧面电机经多楔带传动驱动顶部同轴双摩擦盘，通过传动轴左右滑移切换摩擦盘与飞轮贴合状态，利用螺旋丝杆机构将飞轮旋转动能转化为滑块直线冲压冲击力，摩擦打滑结构自带过载防护，打击力度可调，结构简单抗冲击，适用于五金锻压、紧固件镦造、工件压印切边等冷热成型加工工序。本模型为sw2025版本，另含step通用格式，欢迎参考！
