某企业TRAY盘上料分盘机（托盘上料机）
发布时间：2026-01-05
-
-
-
-
-
-
-
-
图纸描述

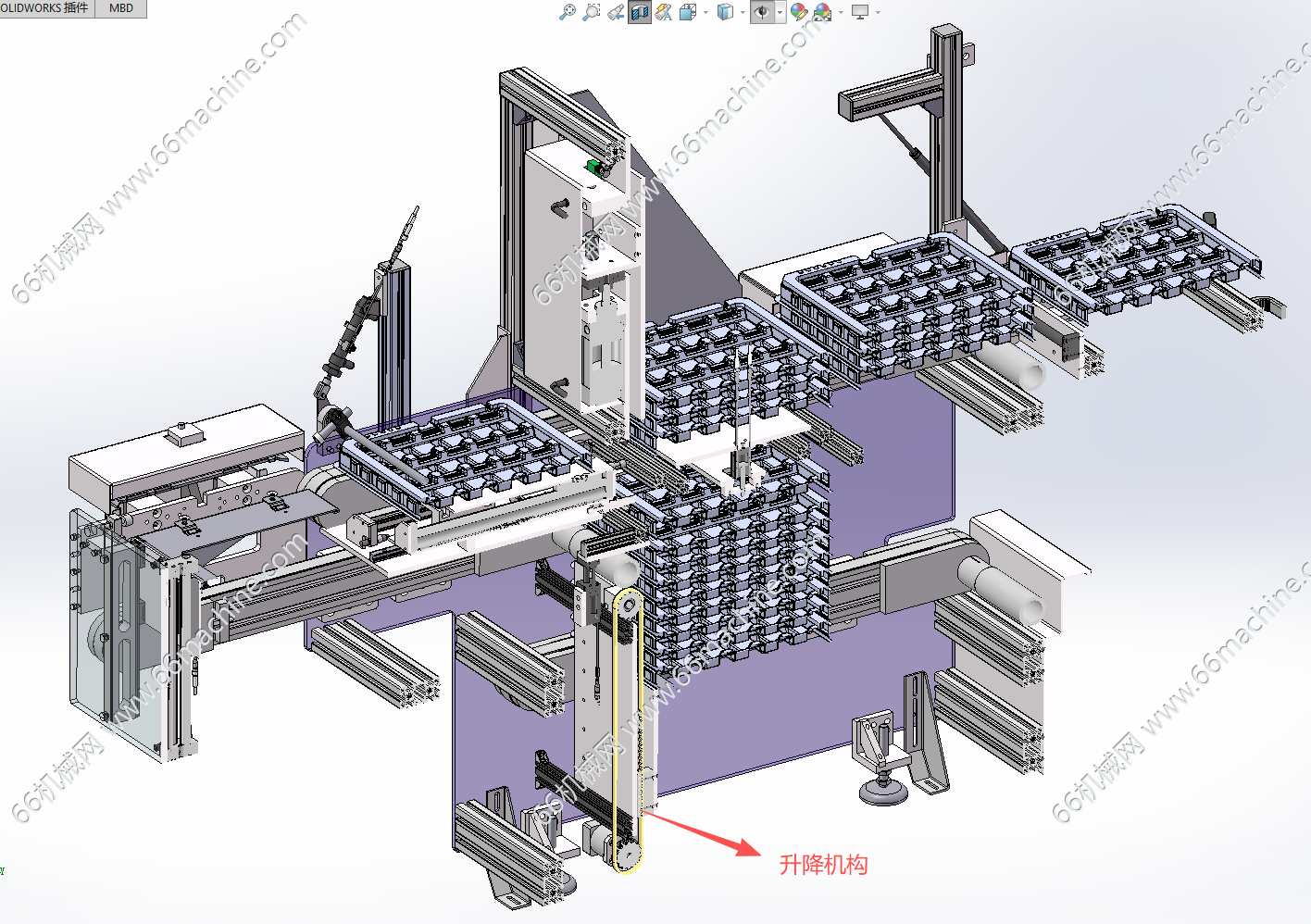

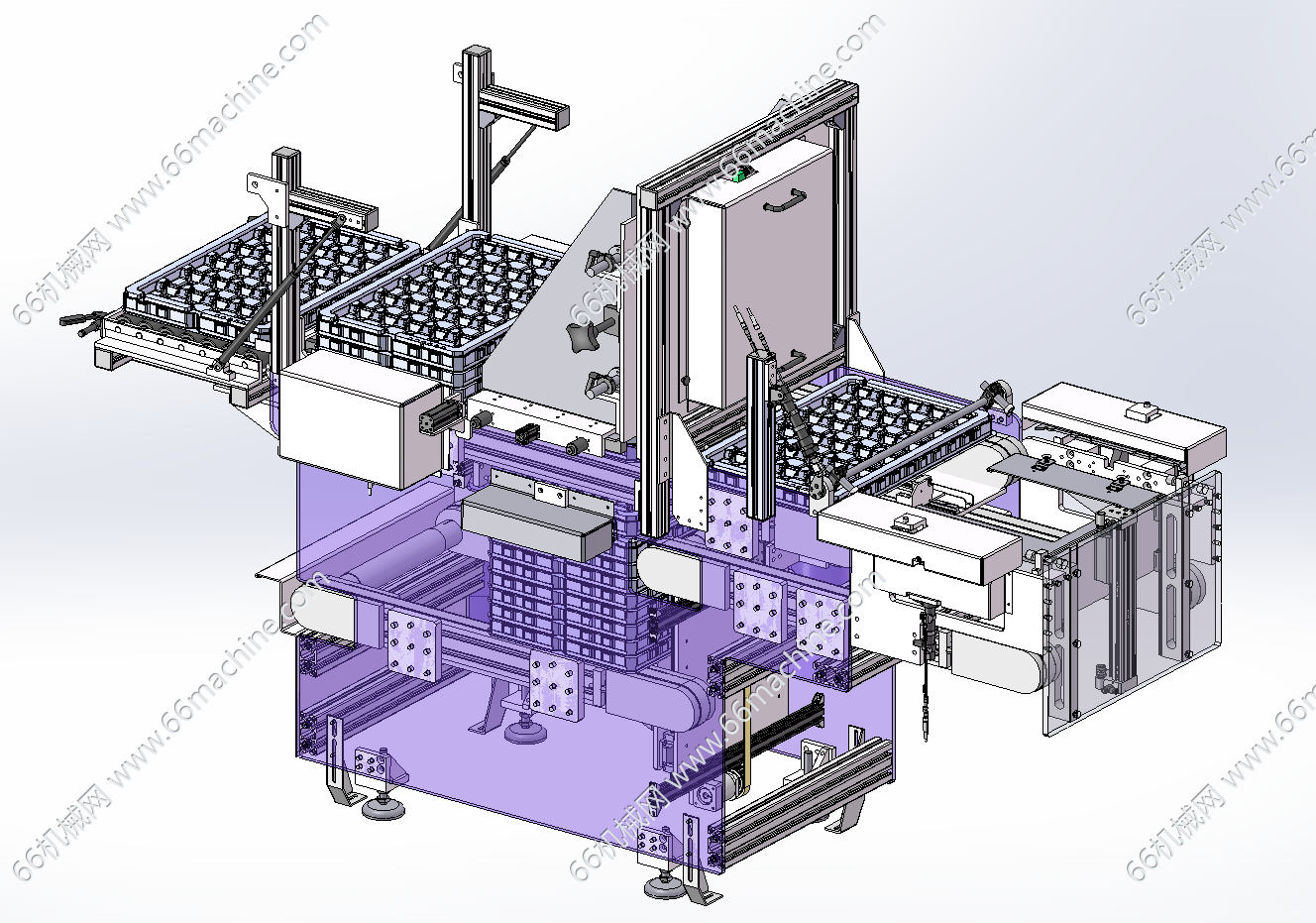

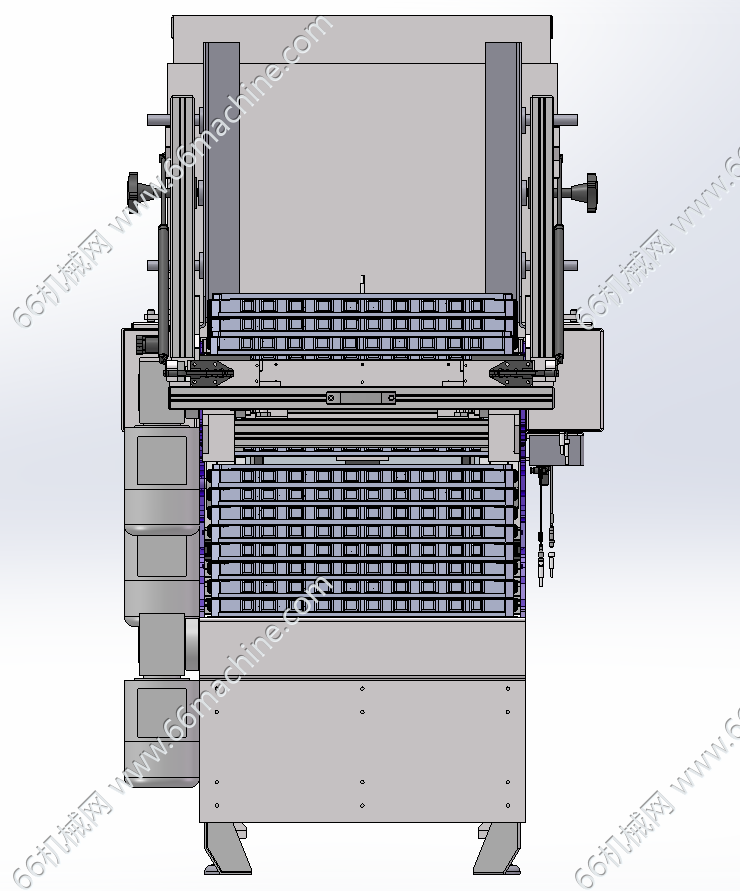

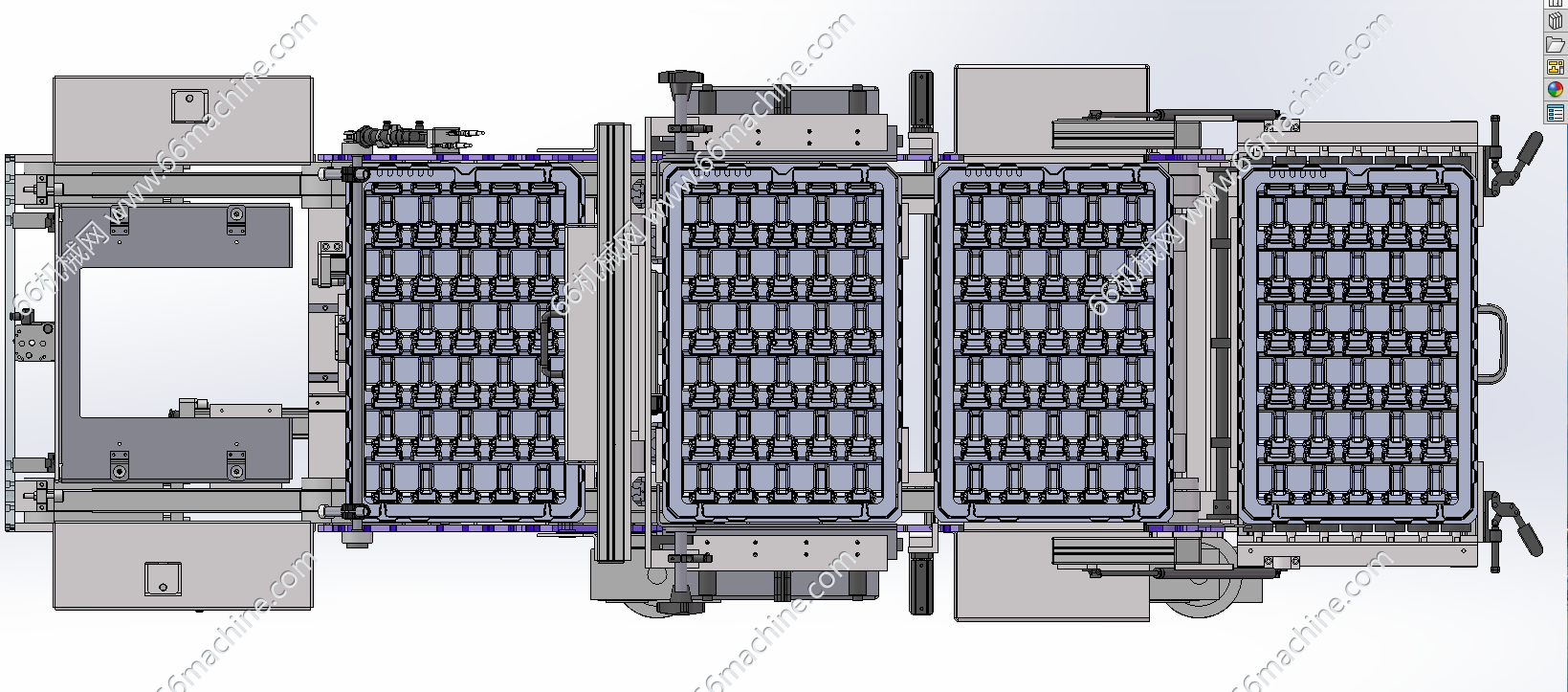

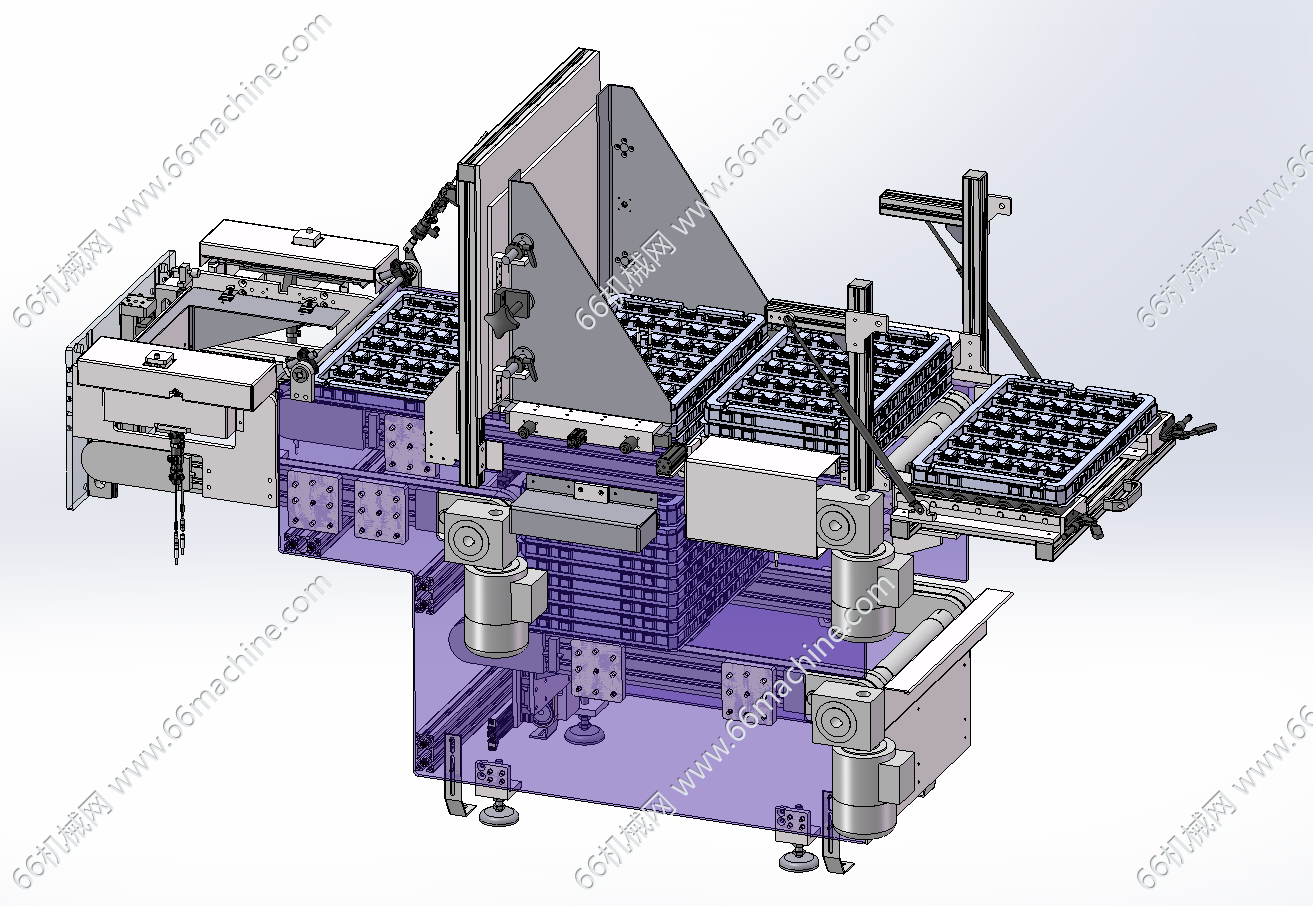

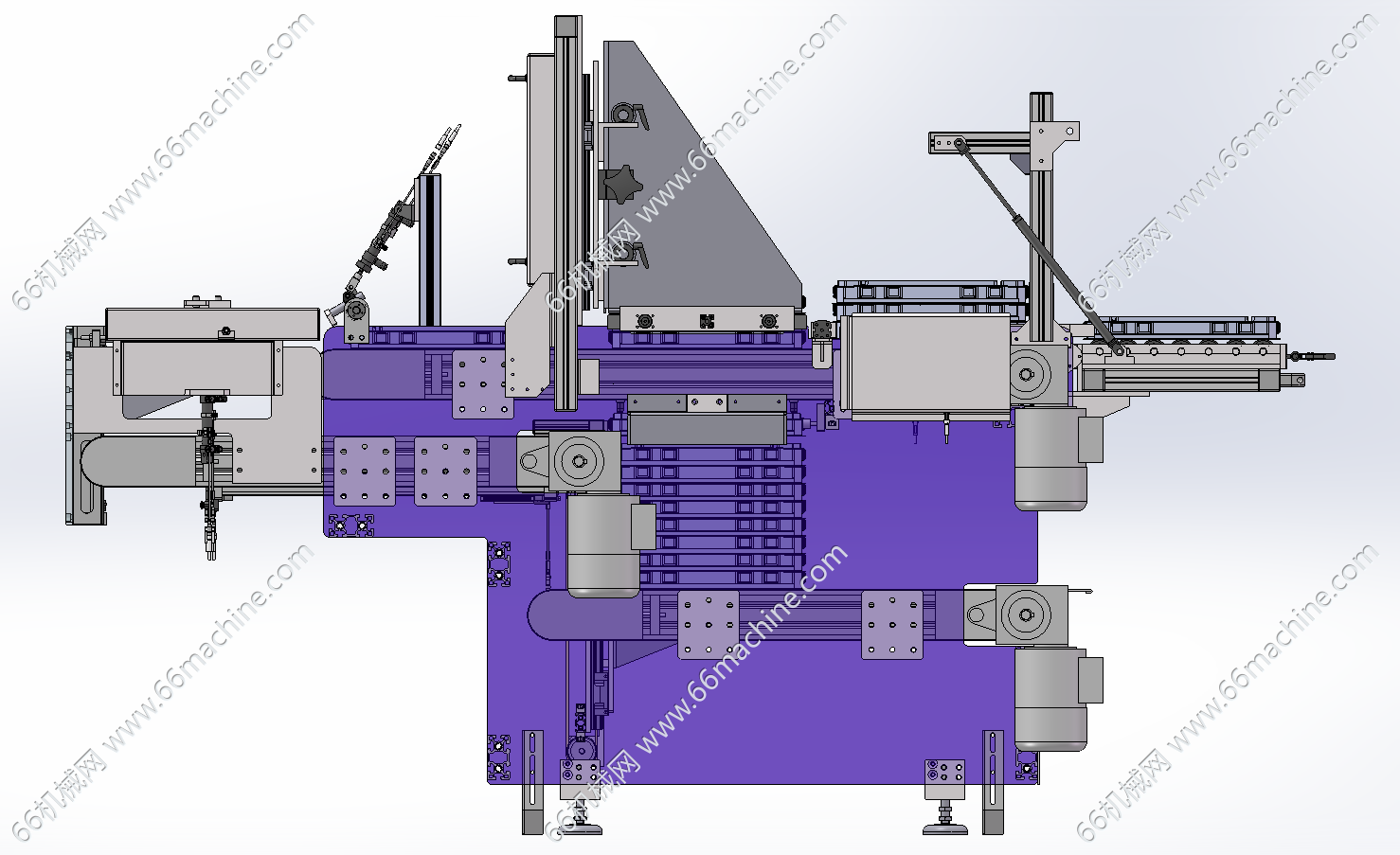

本模型为某企业TRAY盘上料分盘机（托盘上料机），由三层皮带输送机构成料盘堆叠析出供料，最底层皮带机是堆叠料盘供料，把料盘输送到供料位，升降机构把料盘输送到顶部皮带机上，分盘机构把料盘卡住分层输送设备右侧。带取完料空盘又由上面皮带机输送到左侧空盘位，由升降机构把空盘运转到中间皮带机上堆叠后通过底部皮带机输出。欢迎参考！
