某企业一体式电控操作机柜（控制台）3D+工程图
发布时间：2026-07-03
-
-
-
-
-
-
-
-
-
图纸描述

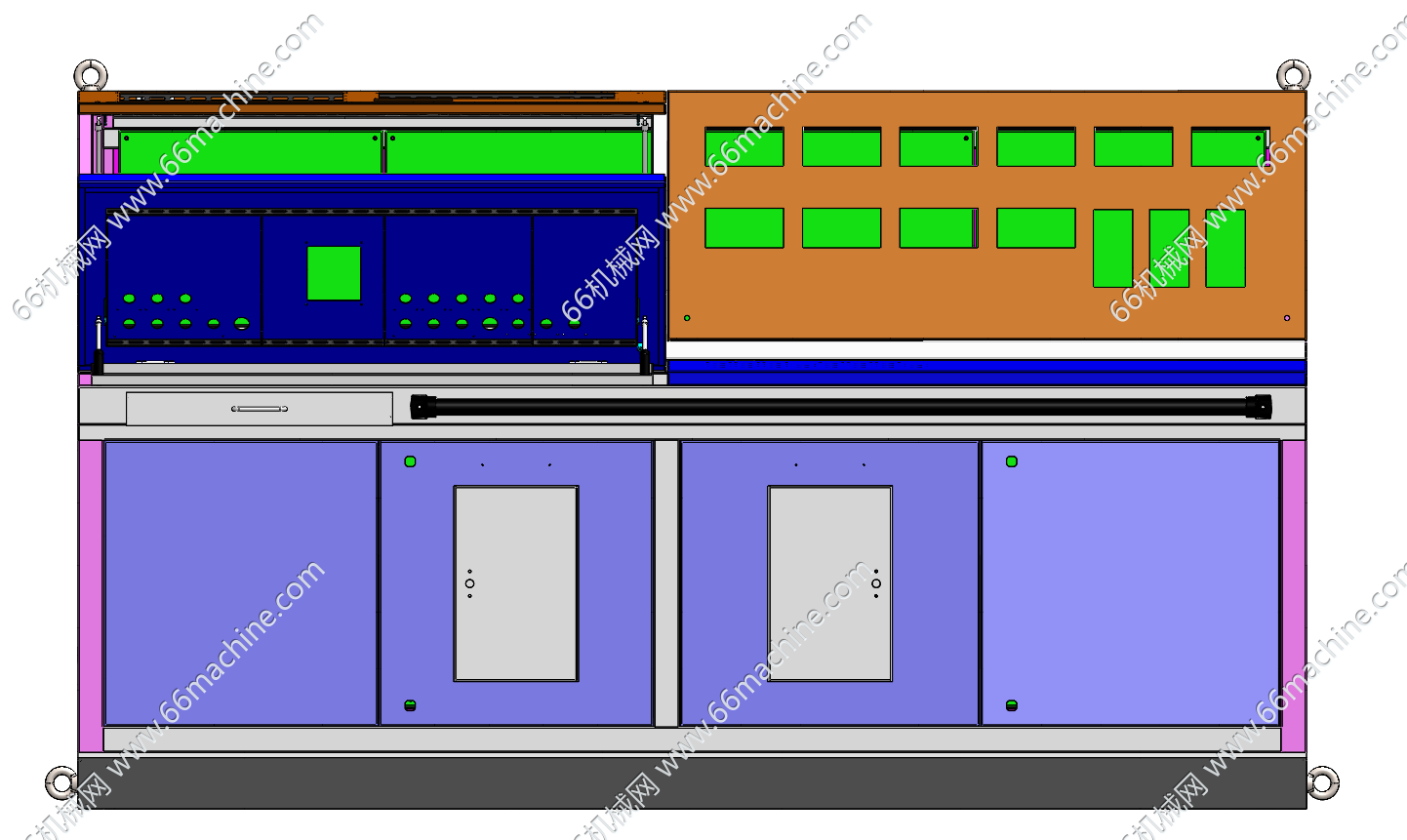

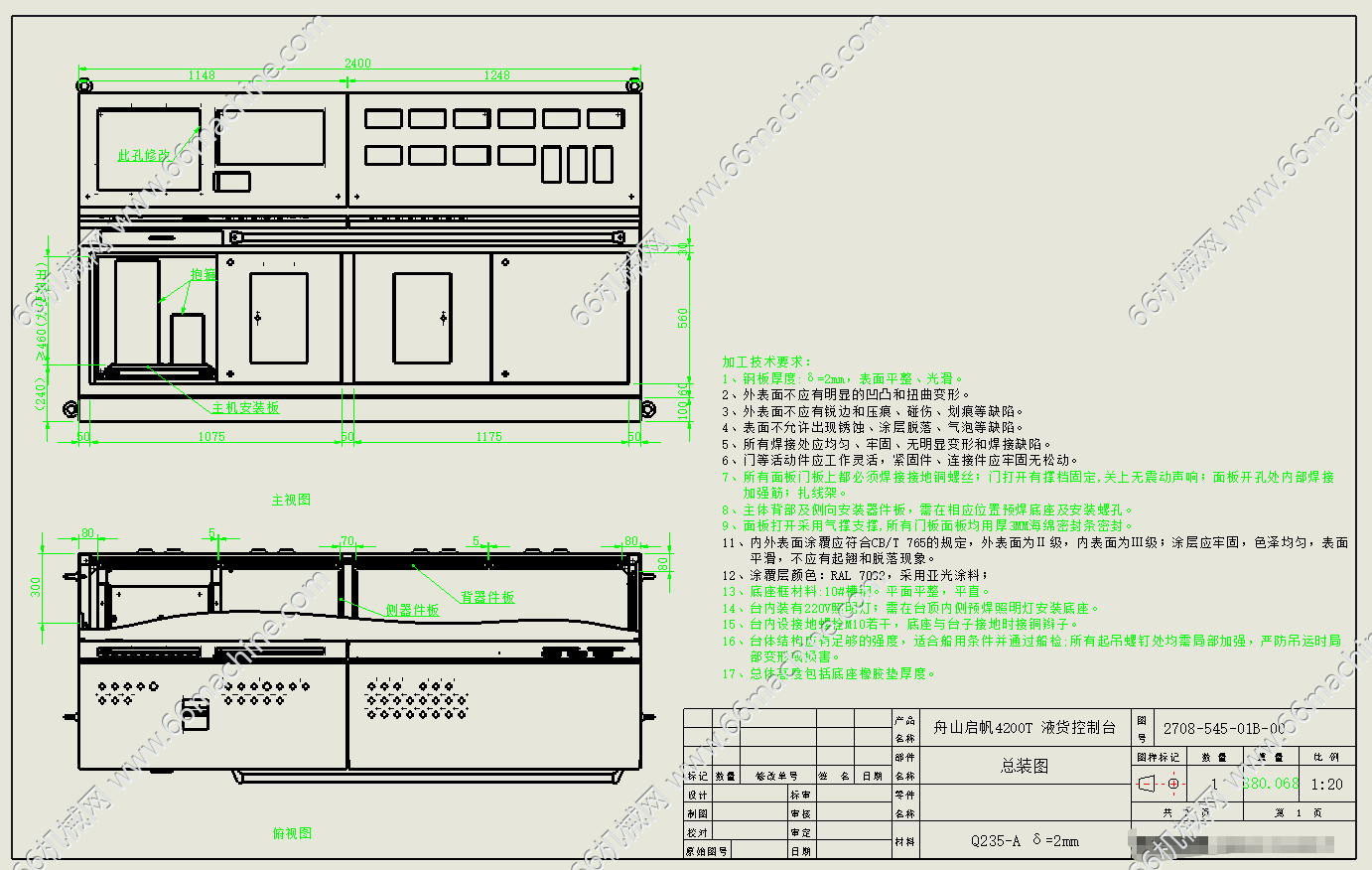

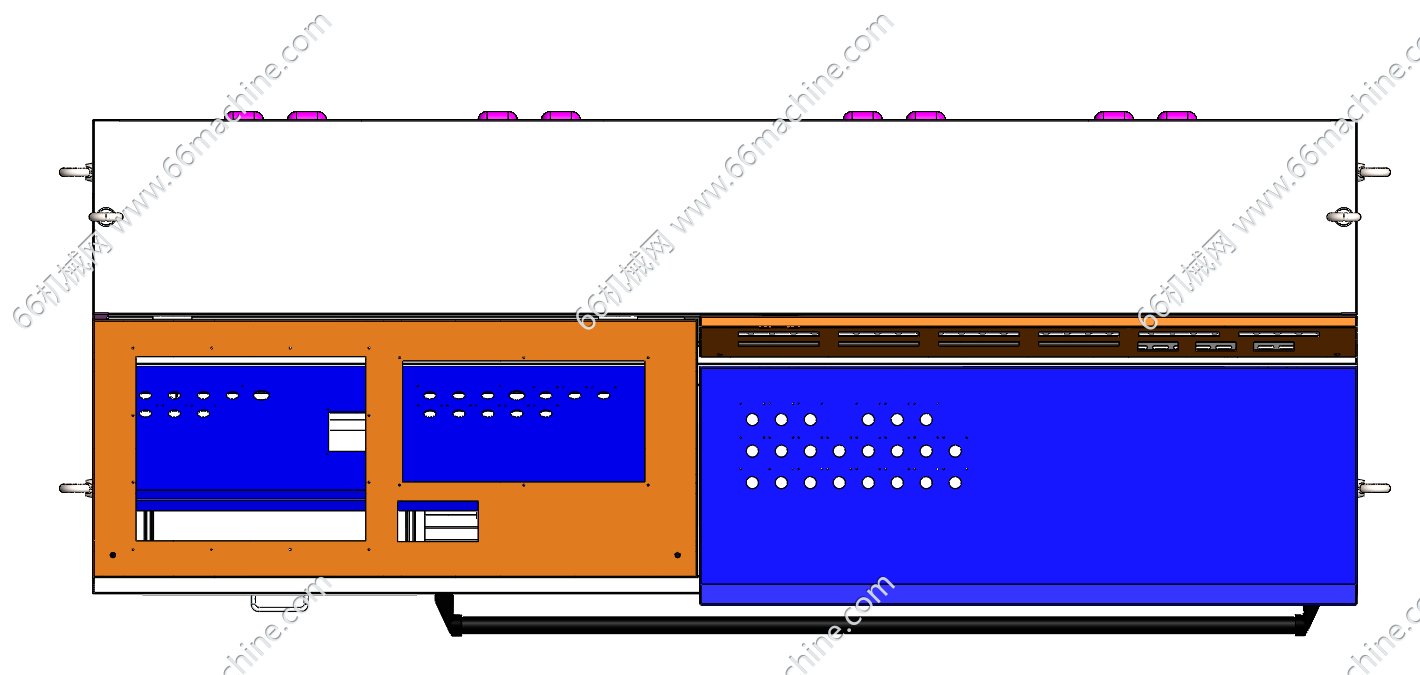

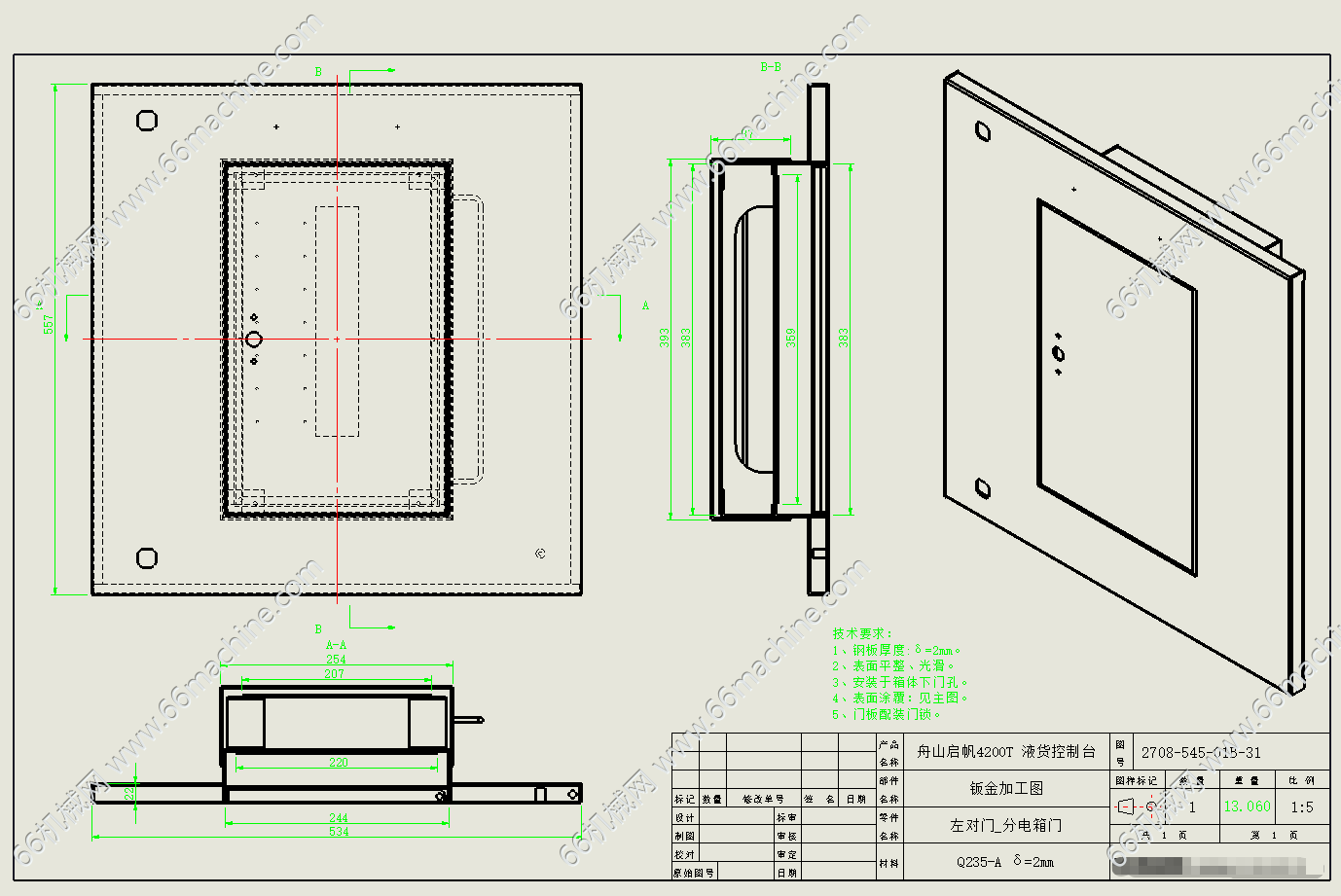

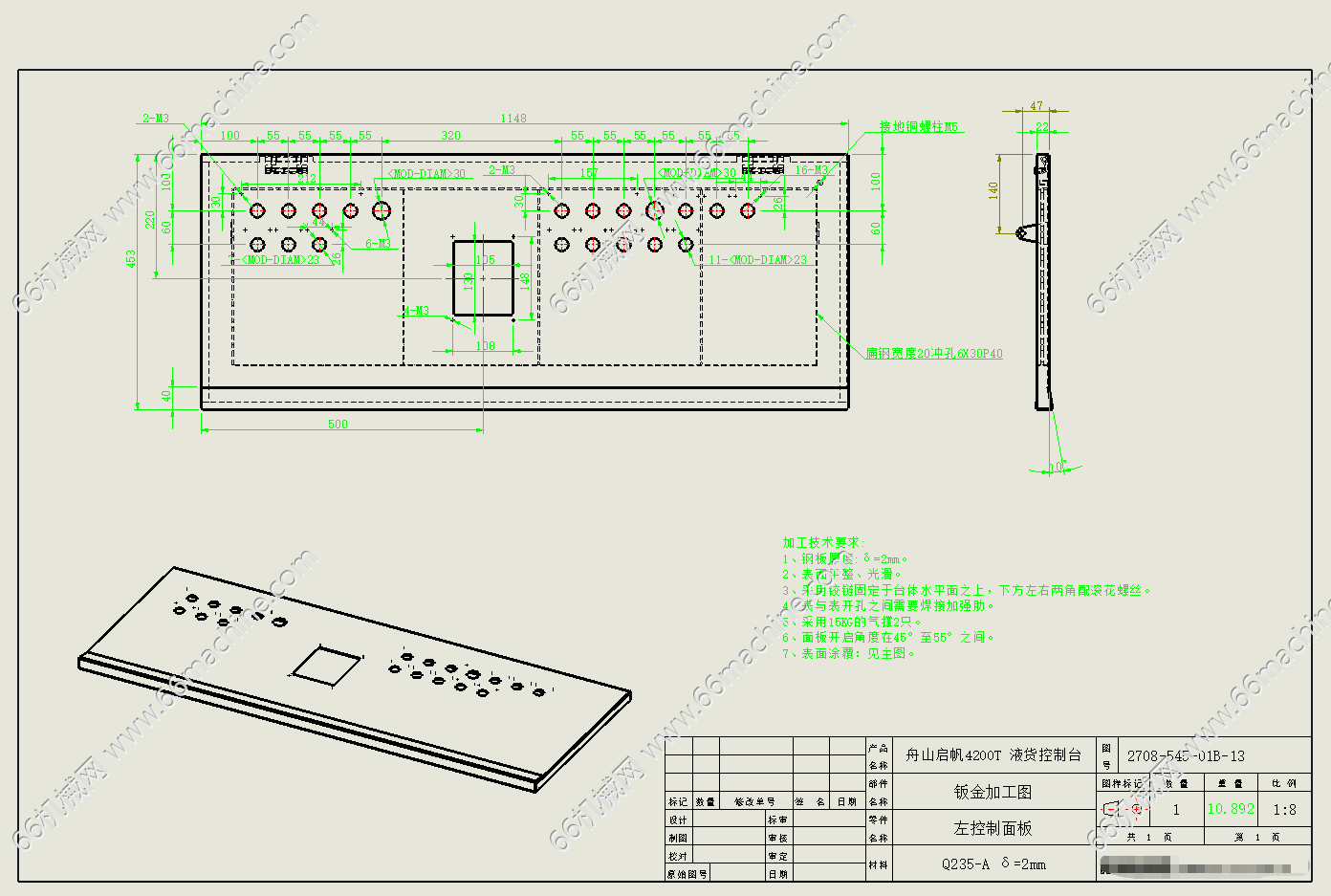

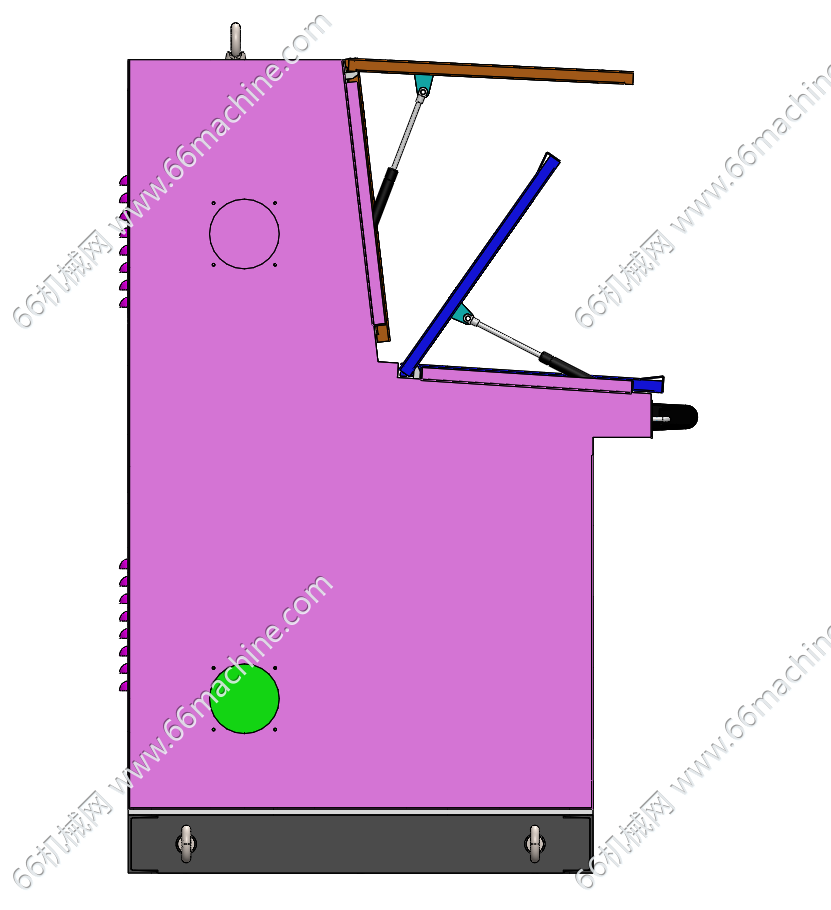

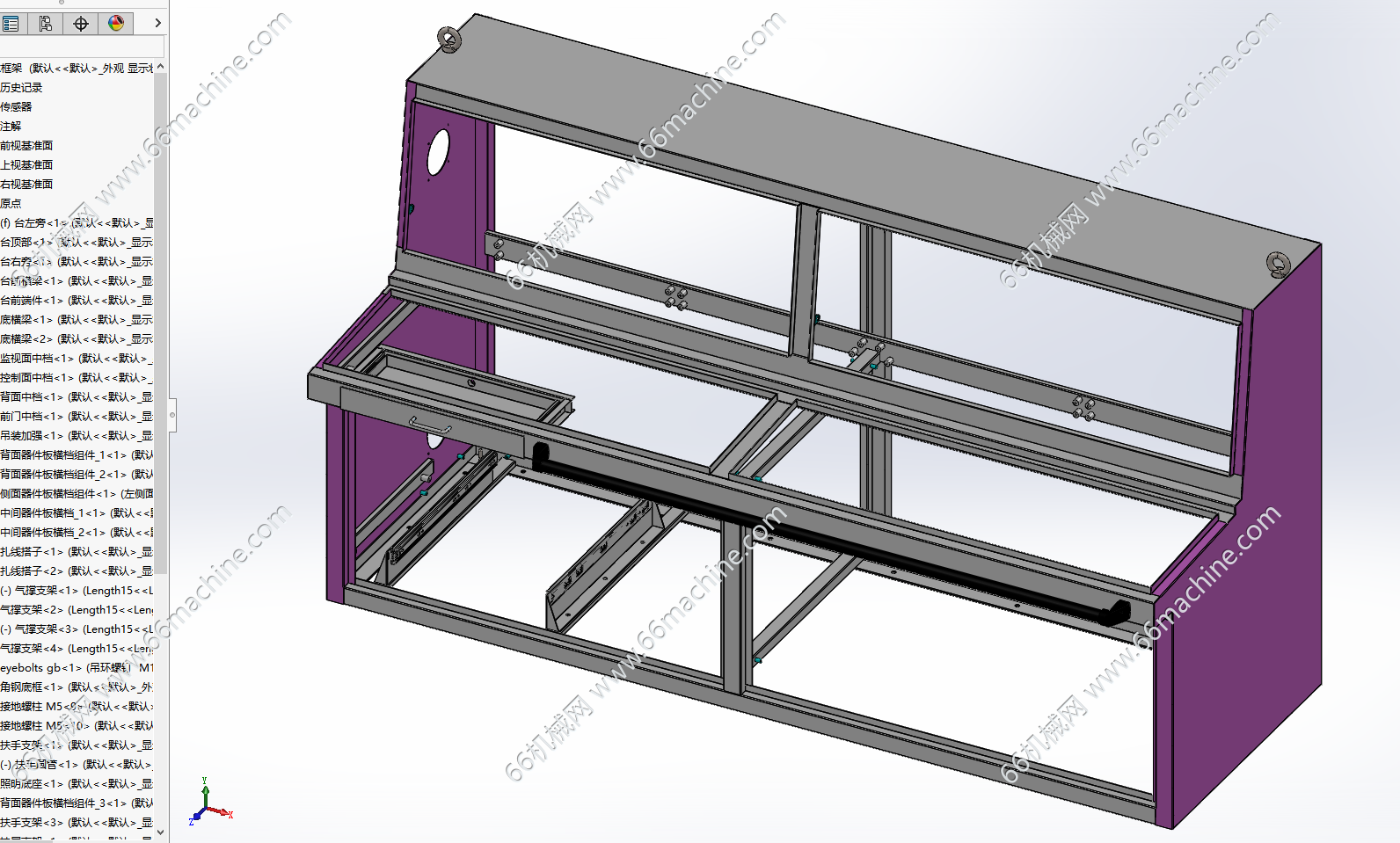

该设备为一体式电控操作机柜（控制台），整体采用钣金焊接拼装结构，台面翻盖配置气撑杆实现翻盖缓停支撑，上翻盖预留显示屏、操作面板安装窗口，后侧柜体开设通风散热百叶孔；台面上部预留元器件安装孔位，下部设置多组检修柜门与抽屉，可收纳布线、容纳 PLC、驱动器、断路器等电气元器件，整体兼具操作值守、电气集成、防尘防护、散热通风功能，常用于自动化生产线、检测设备、非标设备的集中控制操作，结构便于开盖检修布线，防护性与运维便捷性较强。
