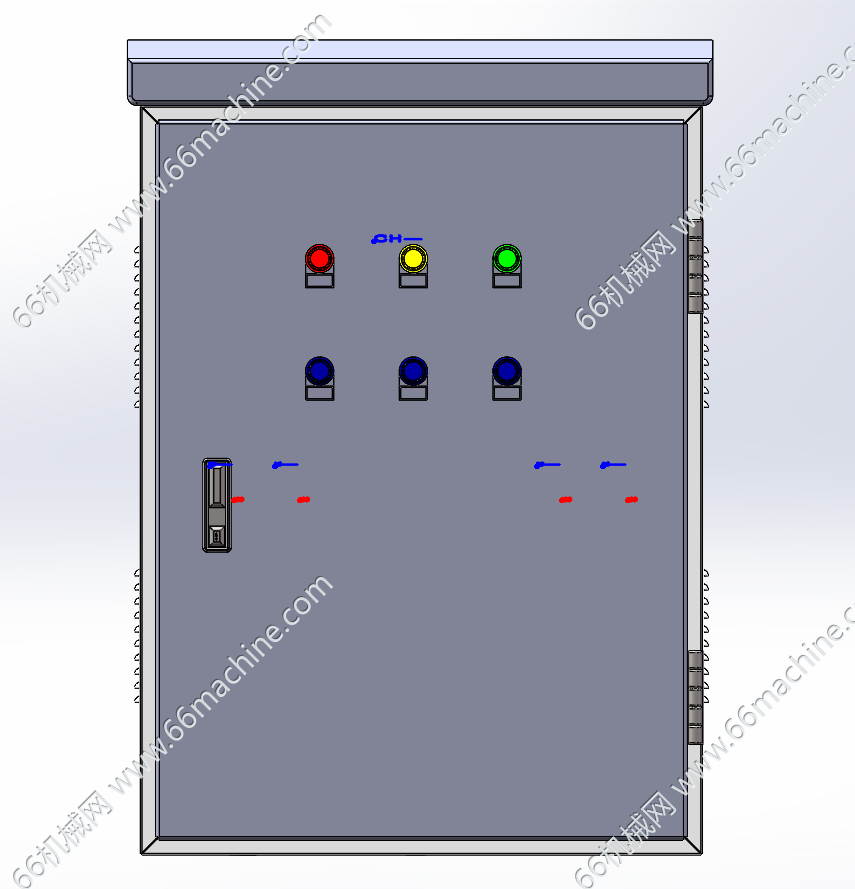

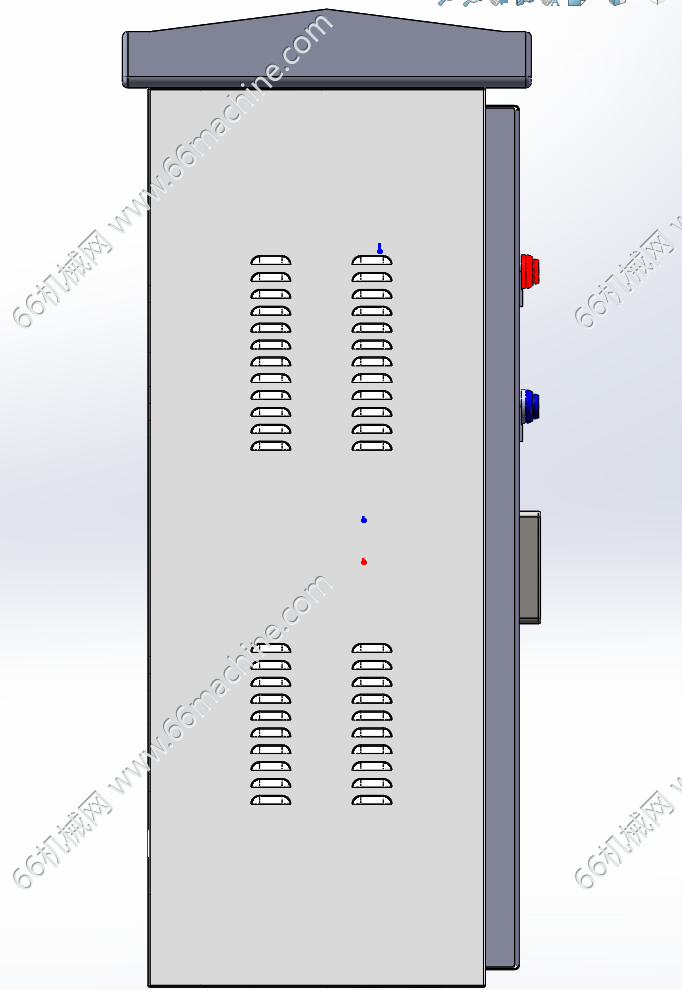

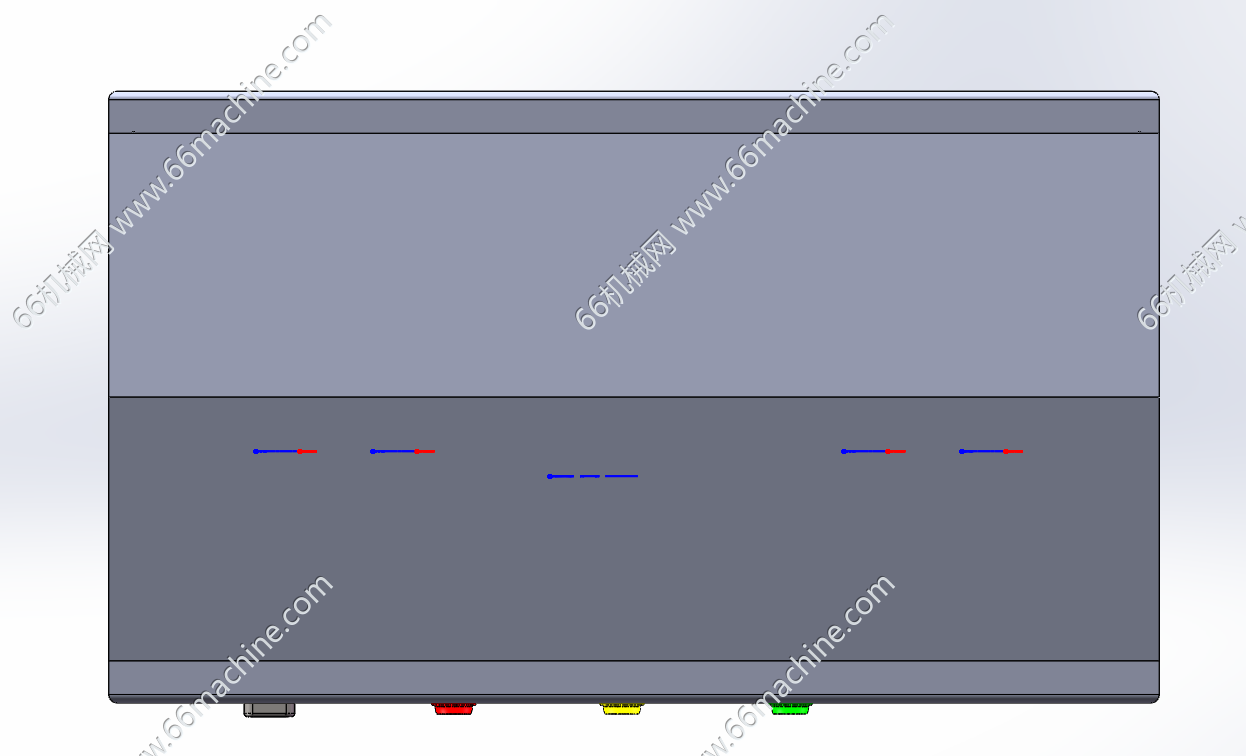

该模型为户外防雨配电箱，箱体采用冷轧钢板折弯成型，顶部斜防雨顶盖适配室外安装场景，门板配有机械门锁与合页，侧面开设多组百叶散热孔用于内部元器件通风降温；门板上部布设红、黄、绿三色状态指示灯，下方装配三颗蓝色功能选择按钮，可实现设备启停、模式切换、故障复位等人机操作，箱体内部用于安置 PLC、继电器、断路器、端子排等电气元件，具备防雨、防尘、散热、集中操控的特点。
非标设计
图纸ID: 315092070400397916
图纸格式：sldprt、sldasm、SLDPRT、SLDASM
图纸版本：Solidworks2016
文件大小：7.69MB
所需积分：15机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
