某机械公司的棘轮棘爪机构详图
发布时间：2025-10-23
-
-
-
-
图纸描述

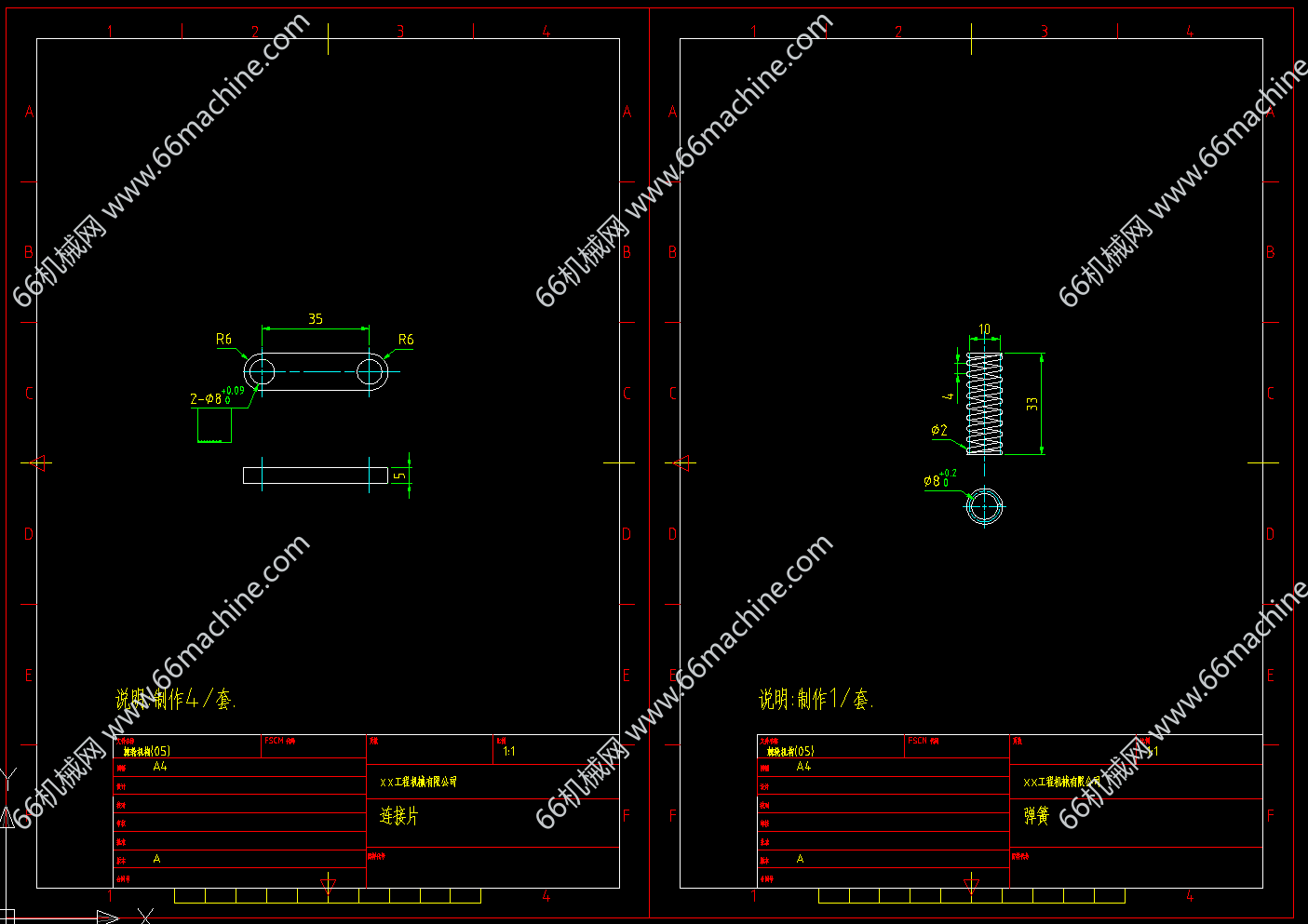

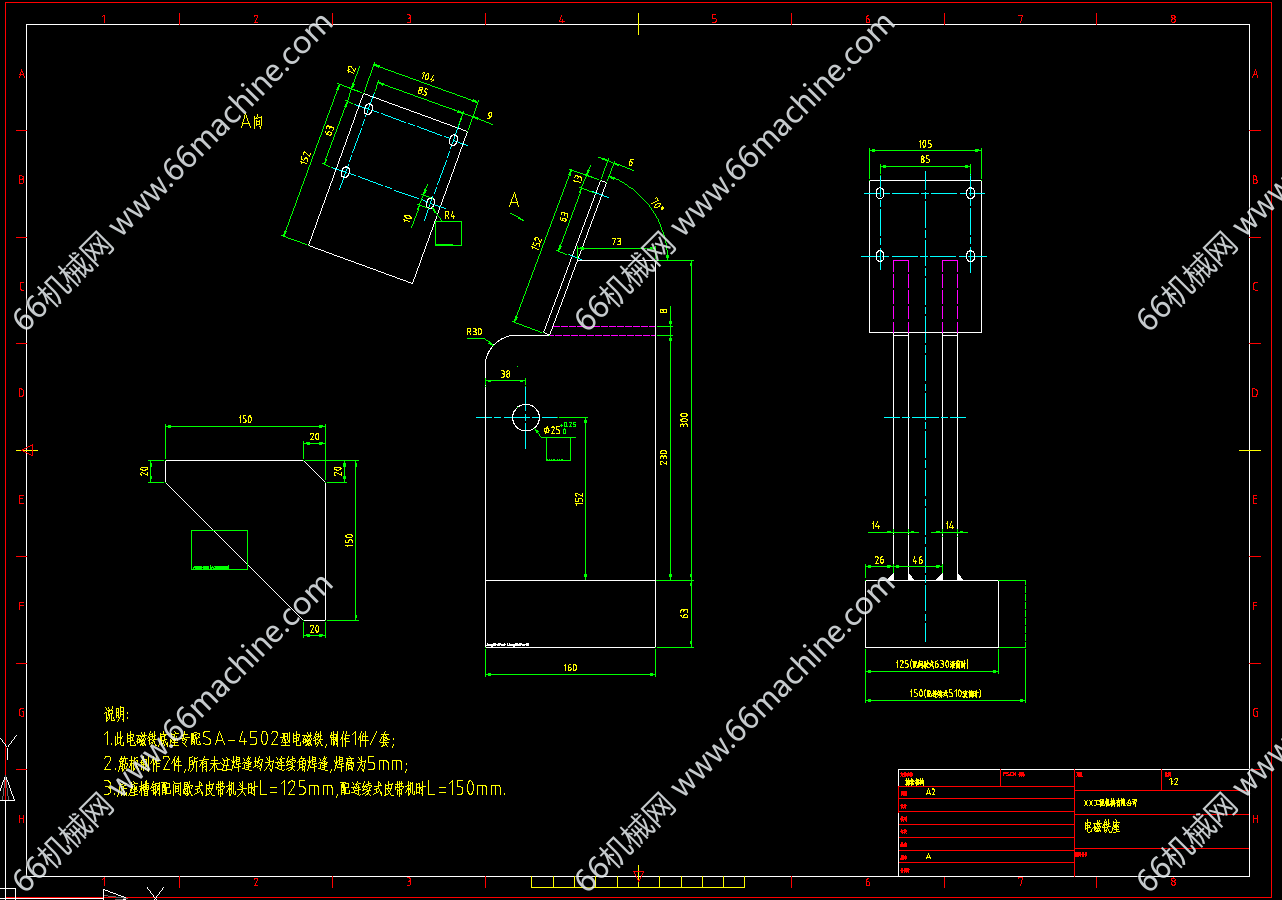

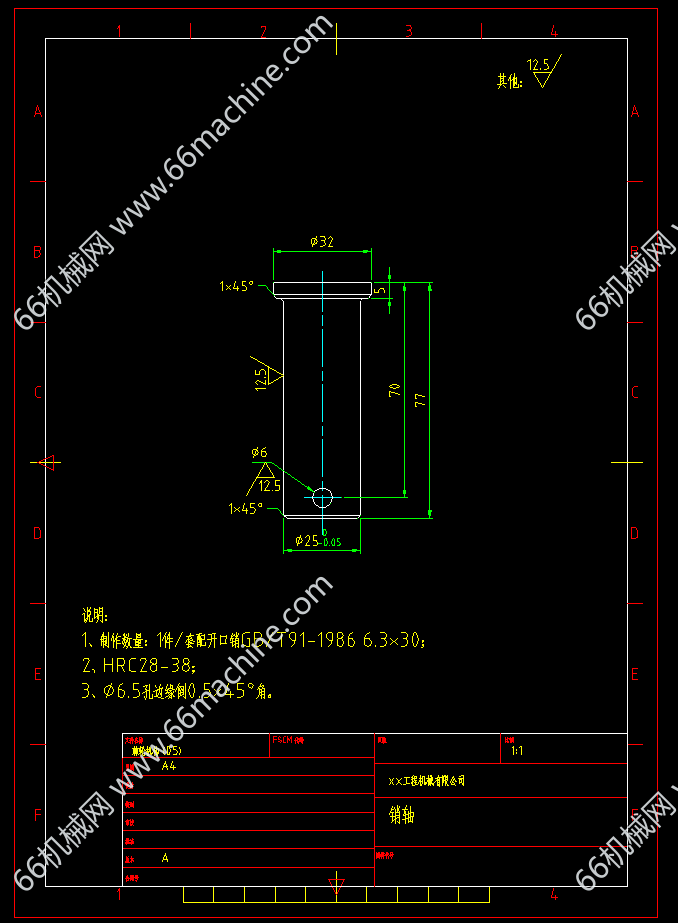

本套图纸为某工程机械有限公司的棘轮棘爪机构详图，棘轮棘爪机构由棘轮和棘爪组成的一种单向间歇运动机构。它主要由摇杆、棘爪(pawl)和外棘轮(externalratchet)所组成。摇杆为运动输入构件，棘轮为运动输出构件。当摇杆顺时针摆动时，铰接在杆上的棘爪插入棘轮的齿内，使棘轮同时转过一定角度。当摇杆逆时针摆动时，棘爪在棘轮的齿上滑过，棘轮静止不动。这样，当摇杆作连续的往复摆动时，棘轮便得到单向的间歇转动。图纸包含棘轮机构总装图、电磁铁座、销轴、电磁铁等，可供大家参考学习！
