滤芯压入机构（压装机）

发布时间：2025-10-18


图纸描述

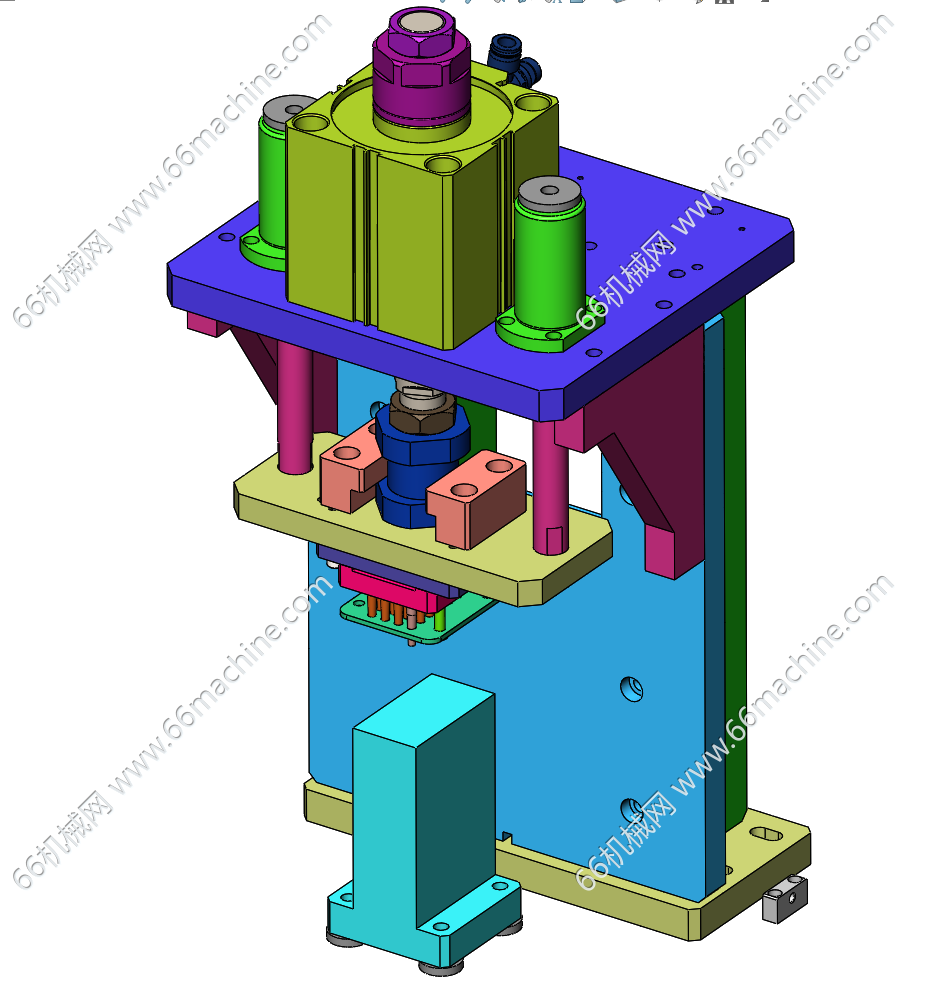

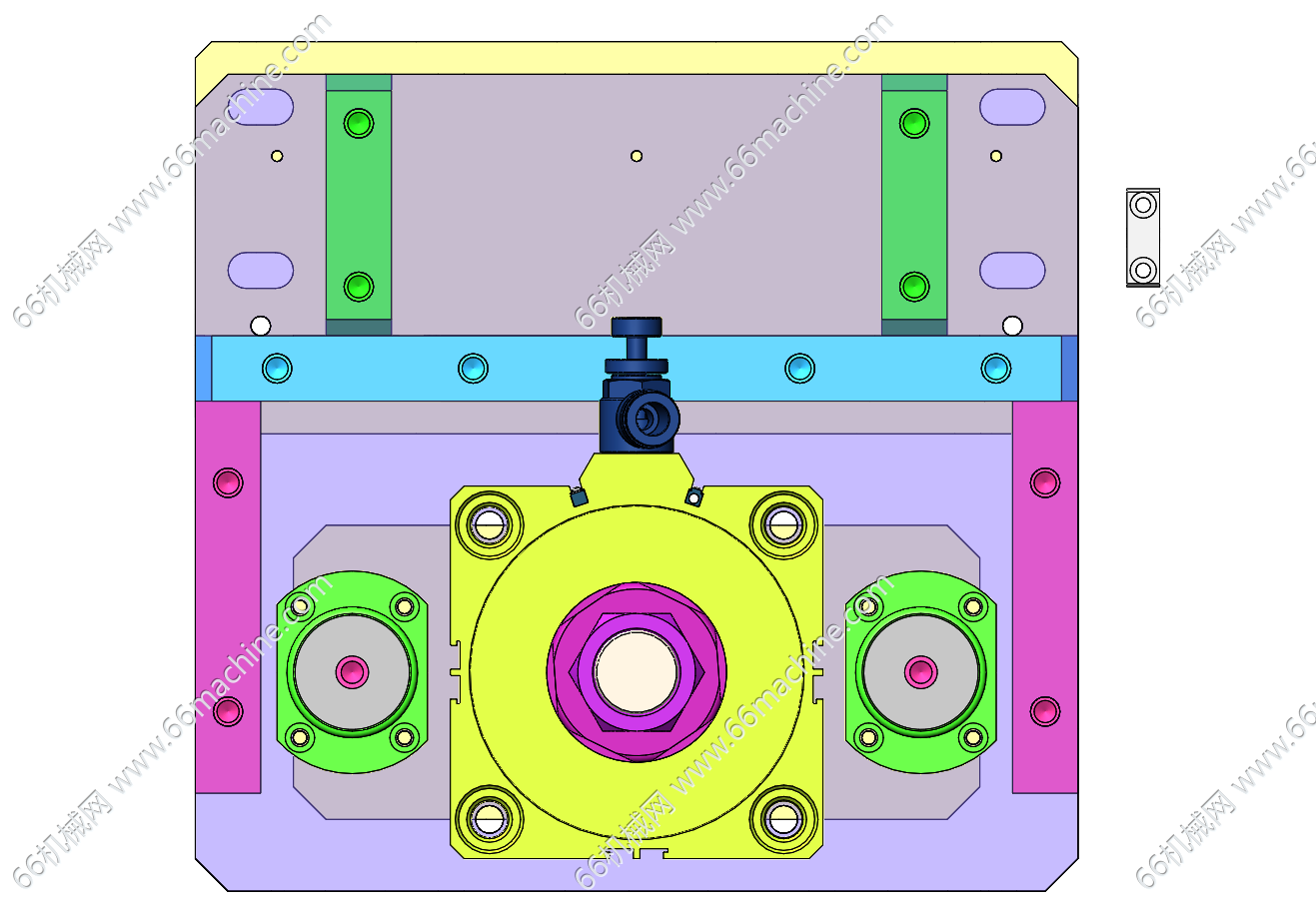

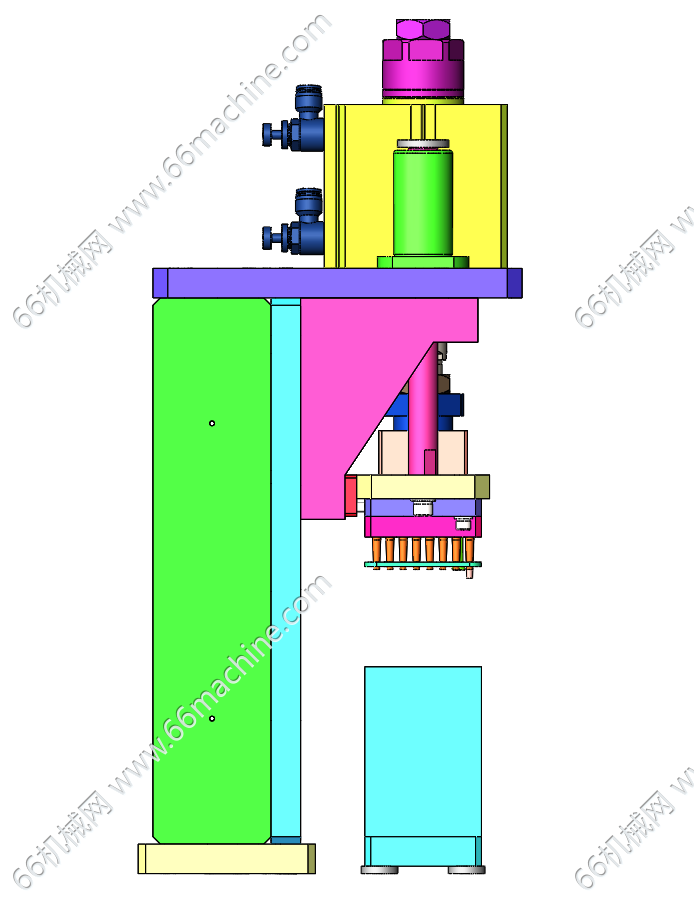

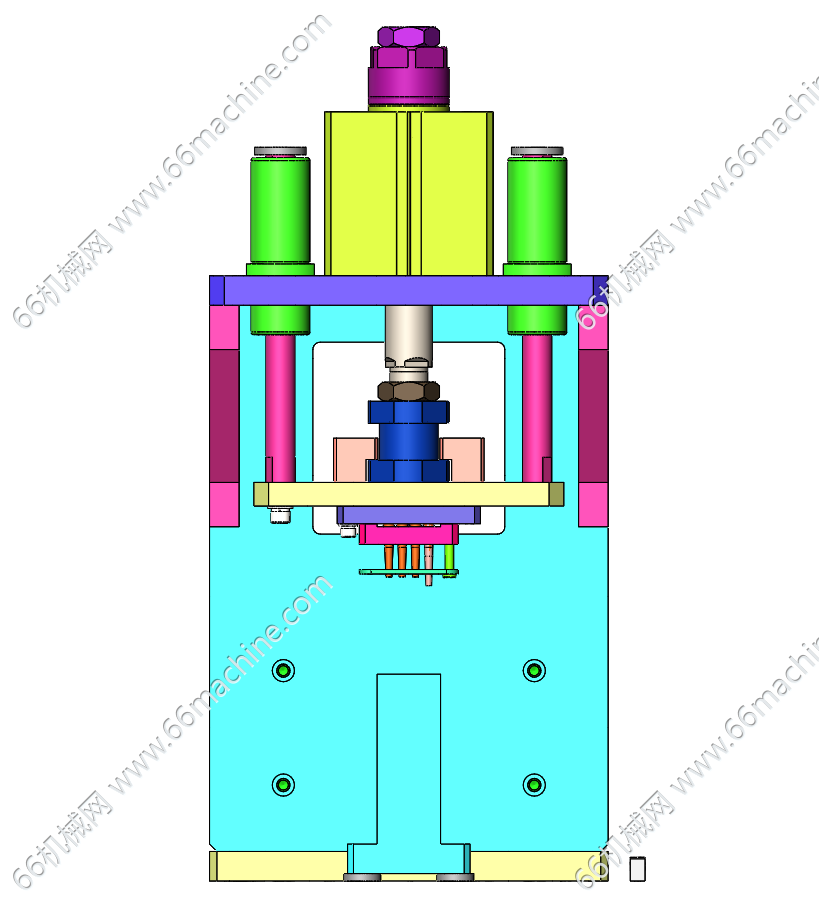

本模型为滤芯压入机构（压装机），采用气缸下压，搭配双导柱，能有效保证下压的平稳性，用于将若干滤芯压入到孔板上，该压入机制作成本低，结构简单且实用，欢迎参考！

立刻下载收藏

机械打工人

查看我的 0 个作品

从事非标设计

获推荐作品 37 份

图纸参数

图纸ID: 315092070400397543

图纸格式：SLDPRT、SLDASM

图纸版本：Solidworks2020

文件大小：5.65MB

所需积分：15机械币

可否编辑：可进行编辑，包含特征参数
