某大学12#楼-成套电气高低压柜深化图
发布时间：2026-01-18
-
-
-
-
-
-
-
-
-
-
-
图纸描述

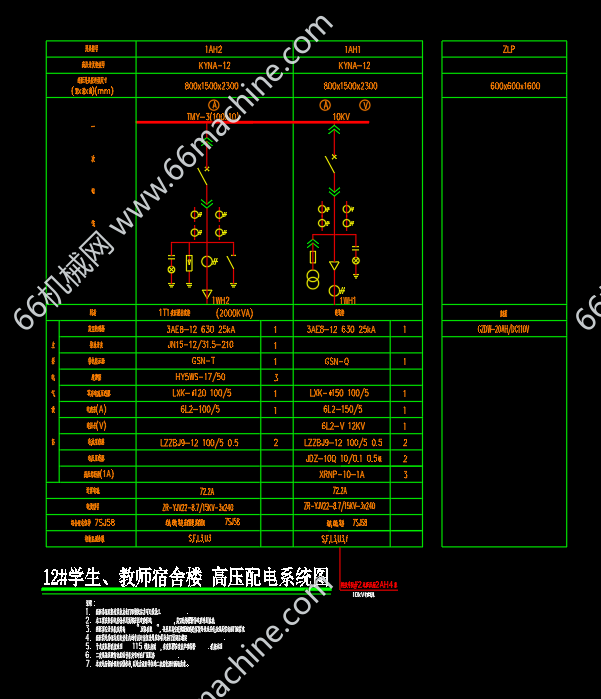

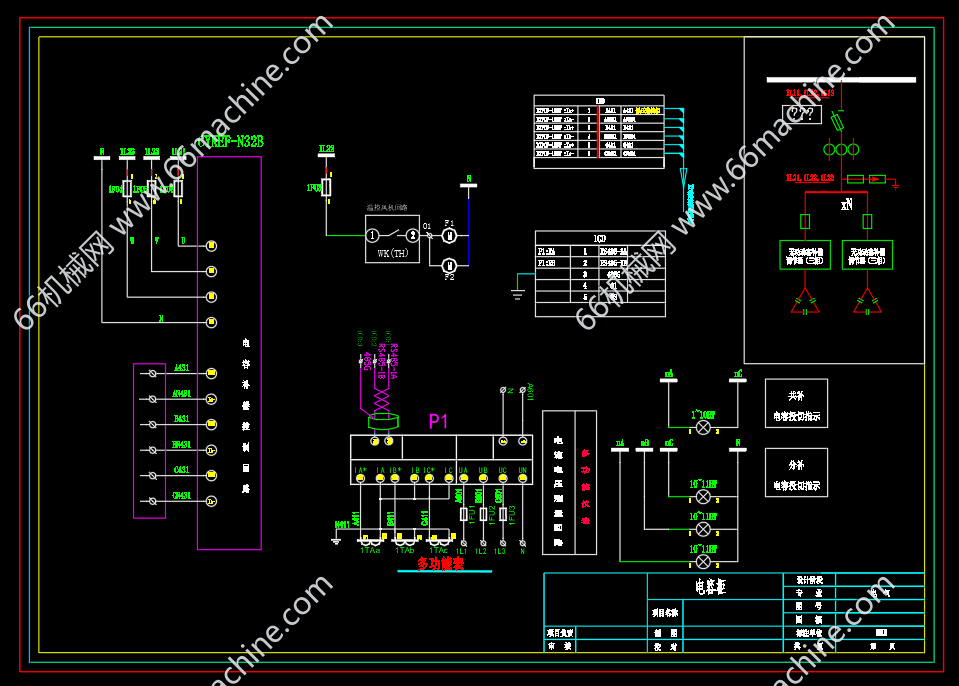

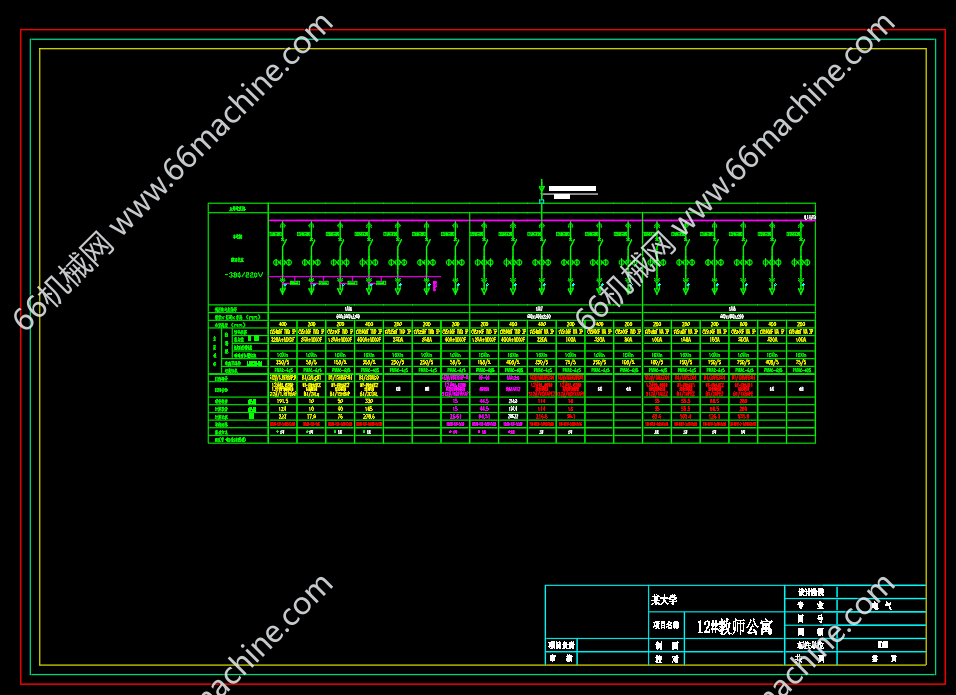

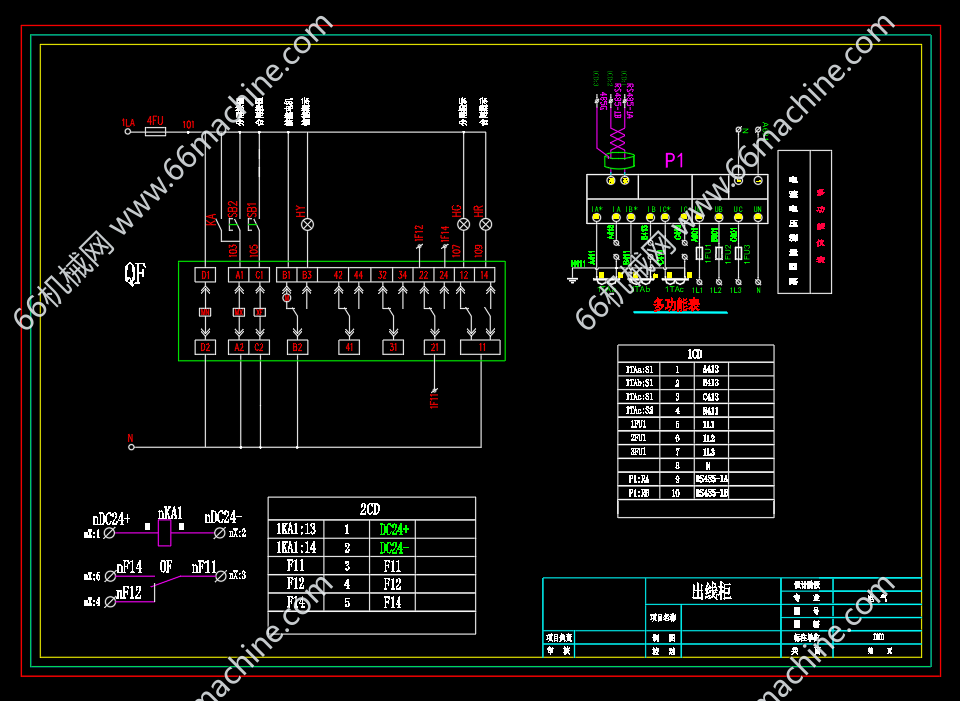

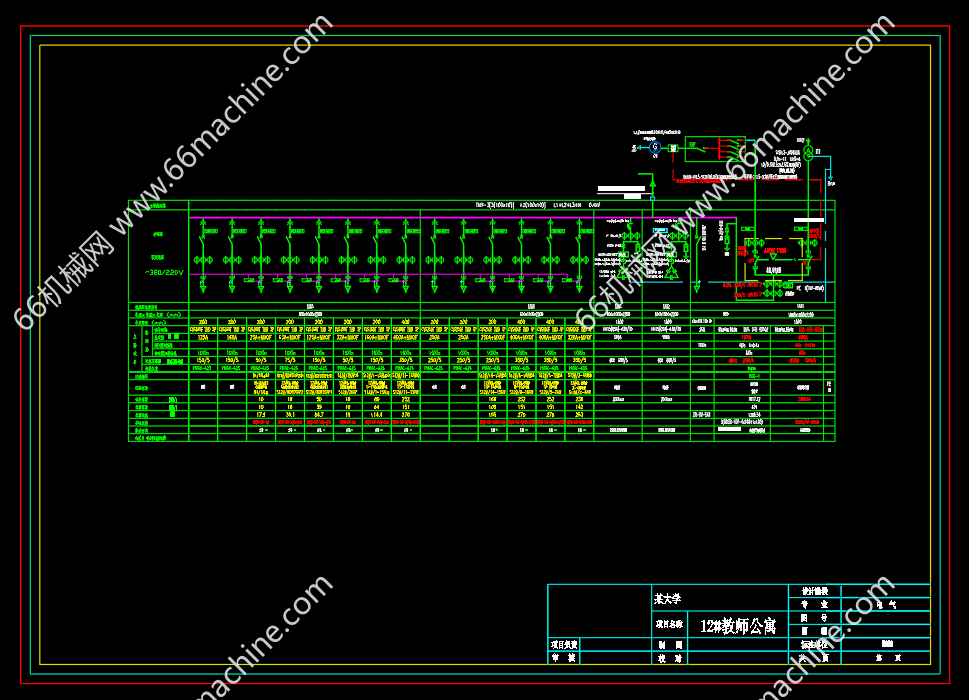

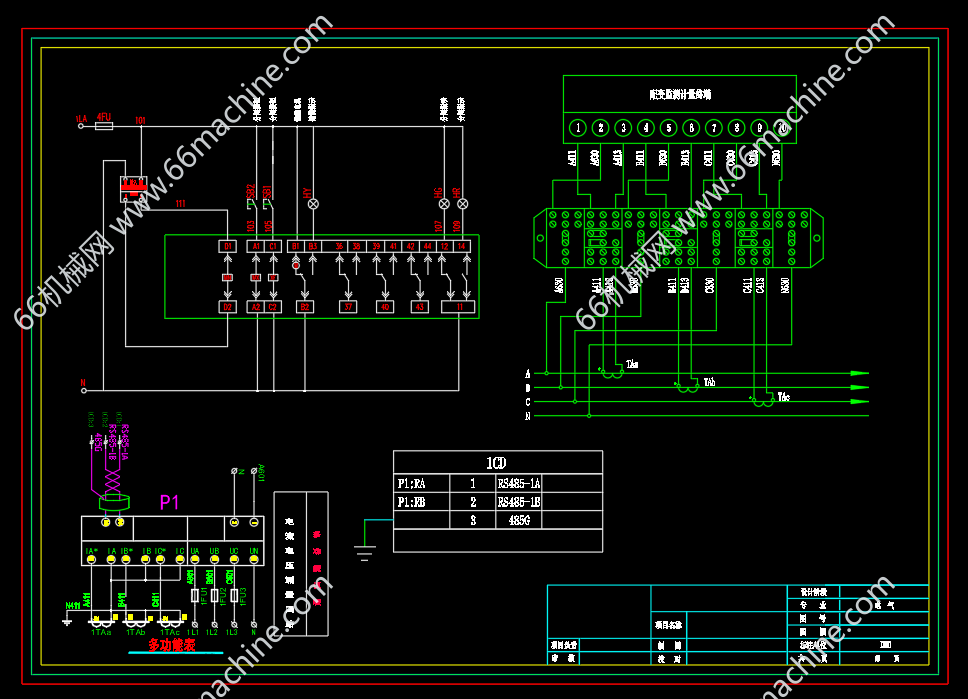

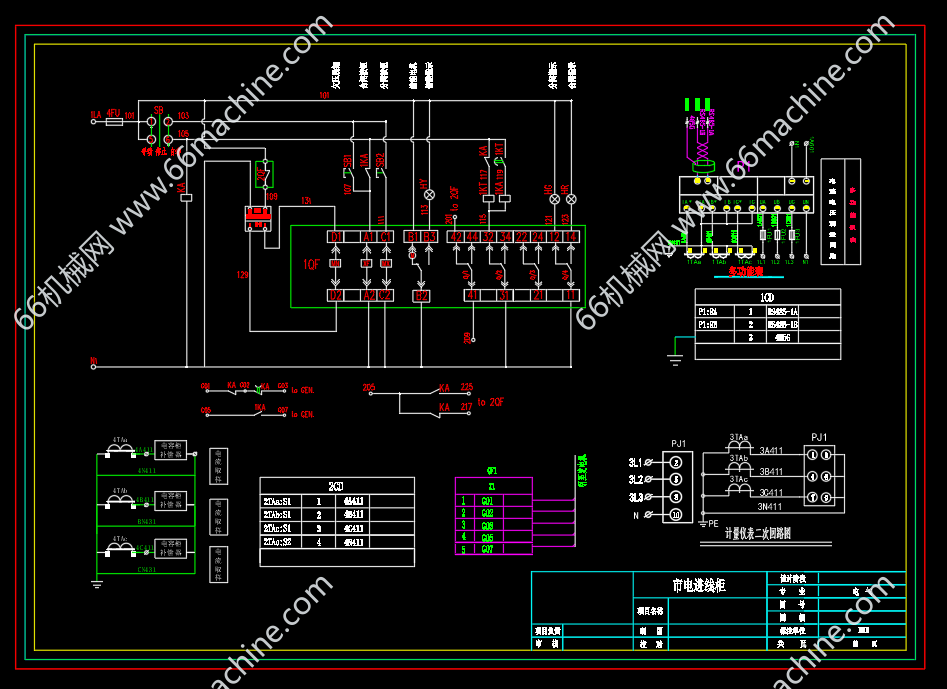

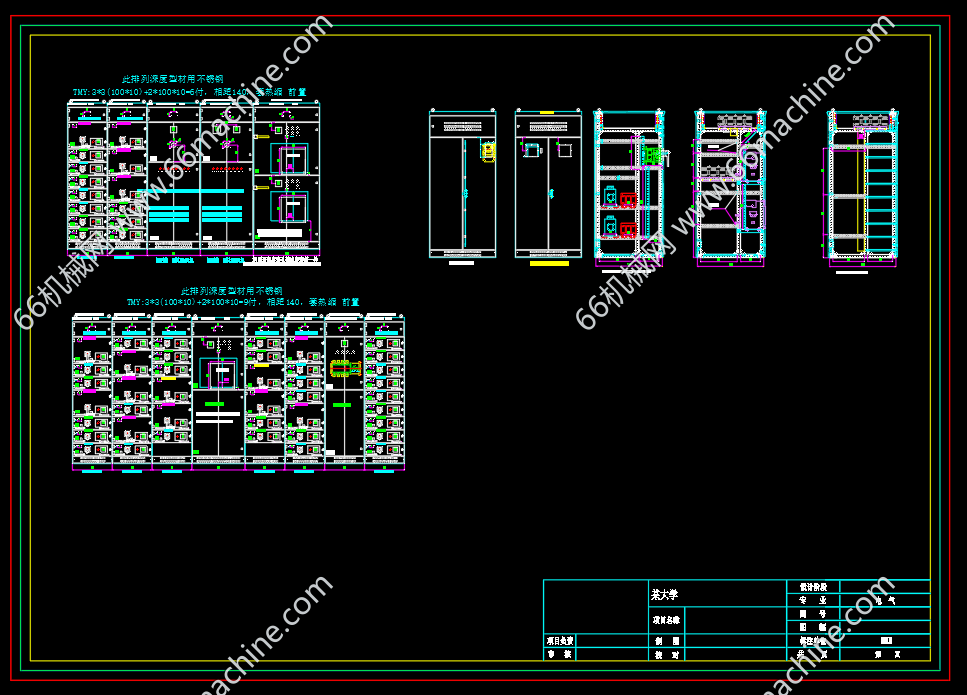

该图纸是某大学12#楼-成套电气高低压柜深化图。根据客户的原图纸，按对应的开关品牌排布，设计出配电箱箱体图，供钣金厂生产箱子用。图纸包含进线柜、电容补偿柜、联络柜、出线柜、计量柜、双电源柜等等。原理图包括框架原理图、电容柜原理图、抽屉原理图、三合二电气原理图等。还有对应开关的模型图章，供下载参考学习使用。
