VX6817V选粉机总图
发布时间：2025-10-12
-
-
-
-
图纸描述

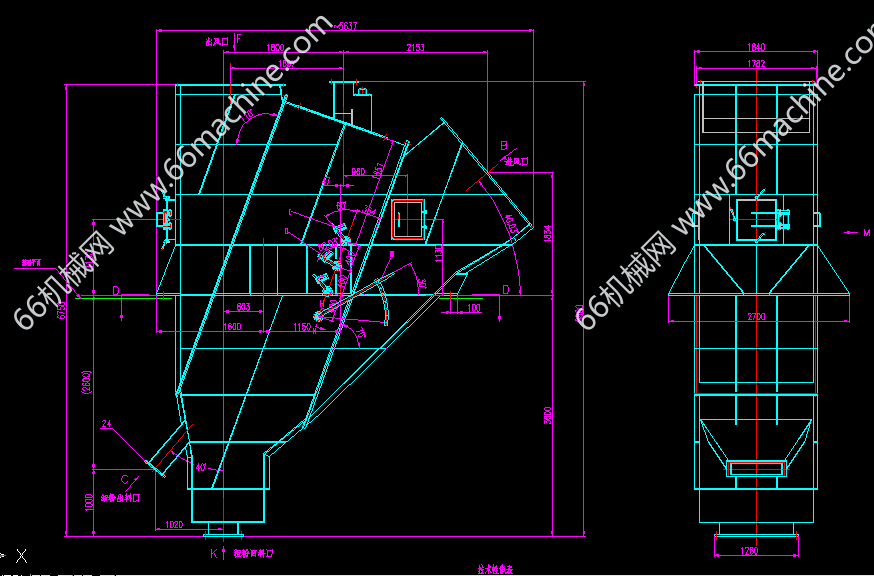

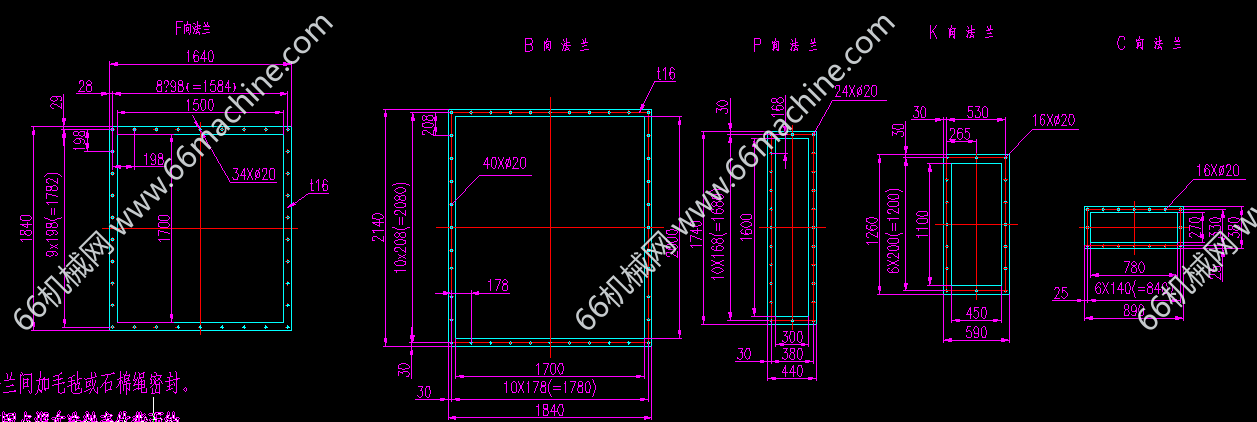

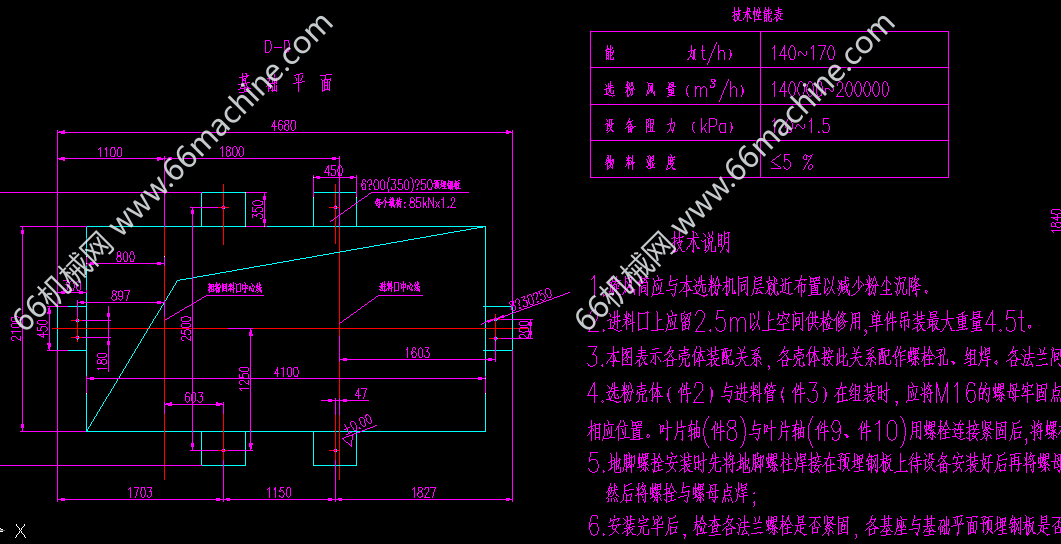

本图纸为VX6817V选粉机总图，CAD2007版本，选粉机在新型干法水泥生产线中的煤磨、生料中卸烘干磨及水泥磨系统得到广泛应用。可分为三分离选粉机、离心式选粉机、旋风式选粉机三大类。VX6817V选粉机技术参数：生产能力140～170t/h，选粉风量14万～20万m3/h，设备阻力1.0～1.5KPa，物料湿度≤5%，各法兰间加毛毡或石棉绳密封，旋风筒应与本选粉机同层就近布置以减少粉尘沉降。
