三罐集成式预处理过滤系统
发布时间：2026-09-28
-
-
-
-
-
图纸描述

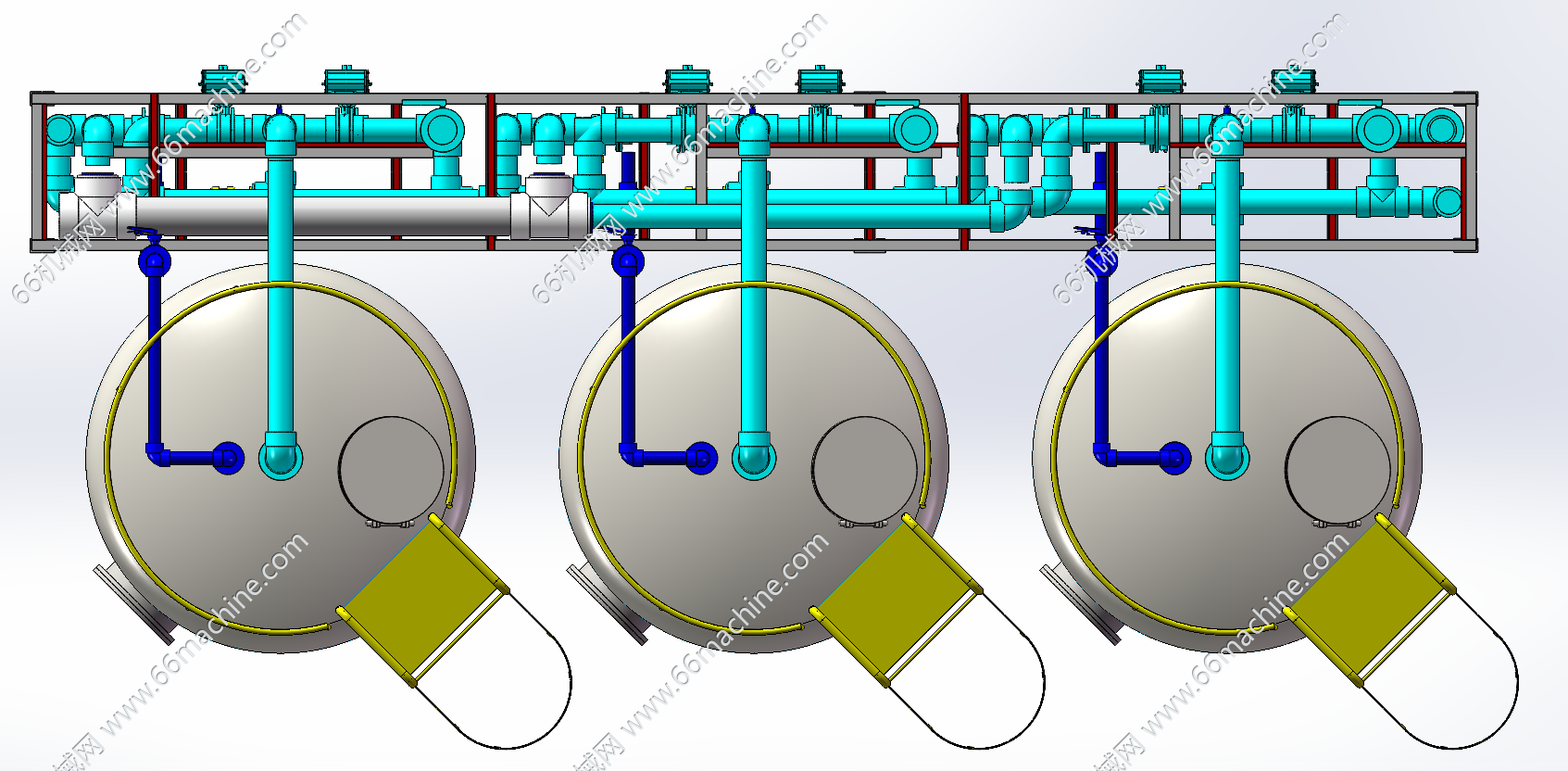

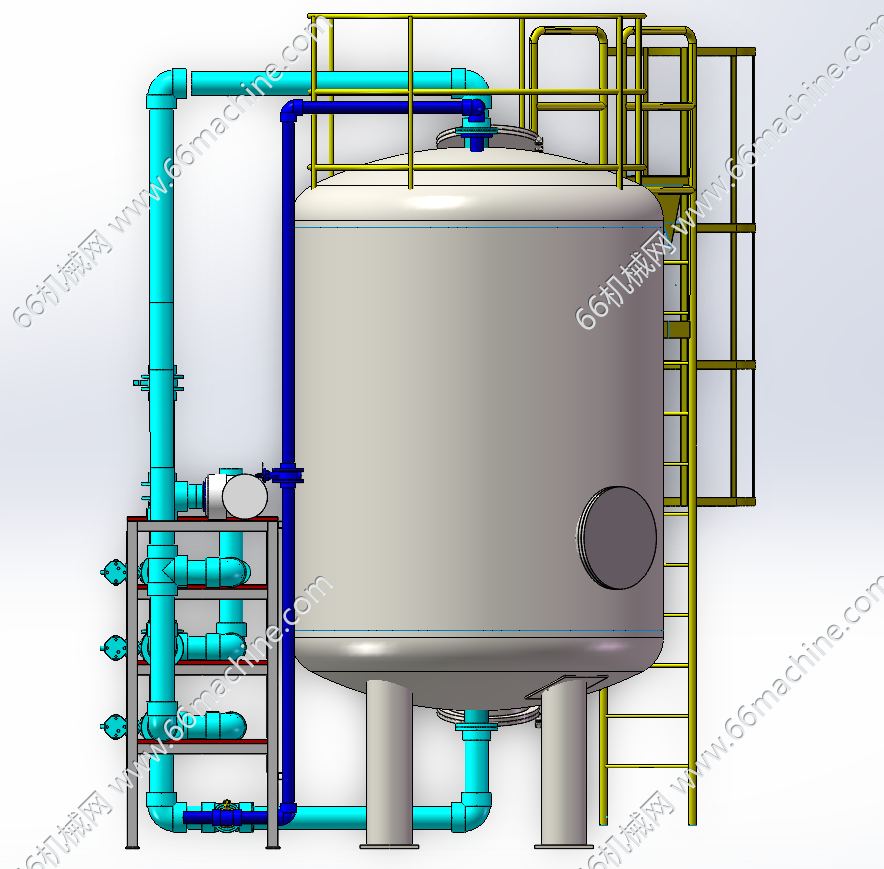

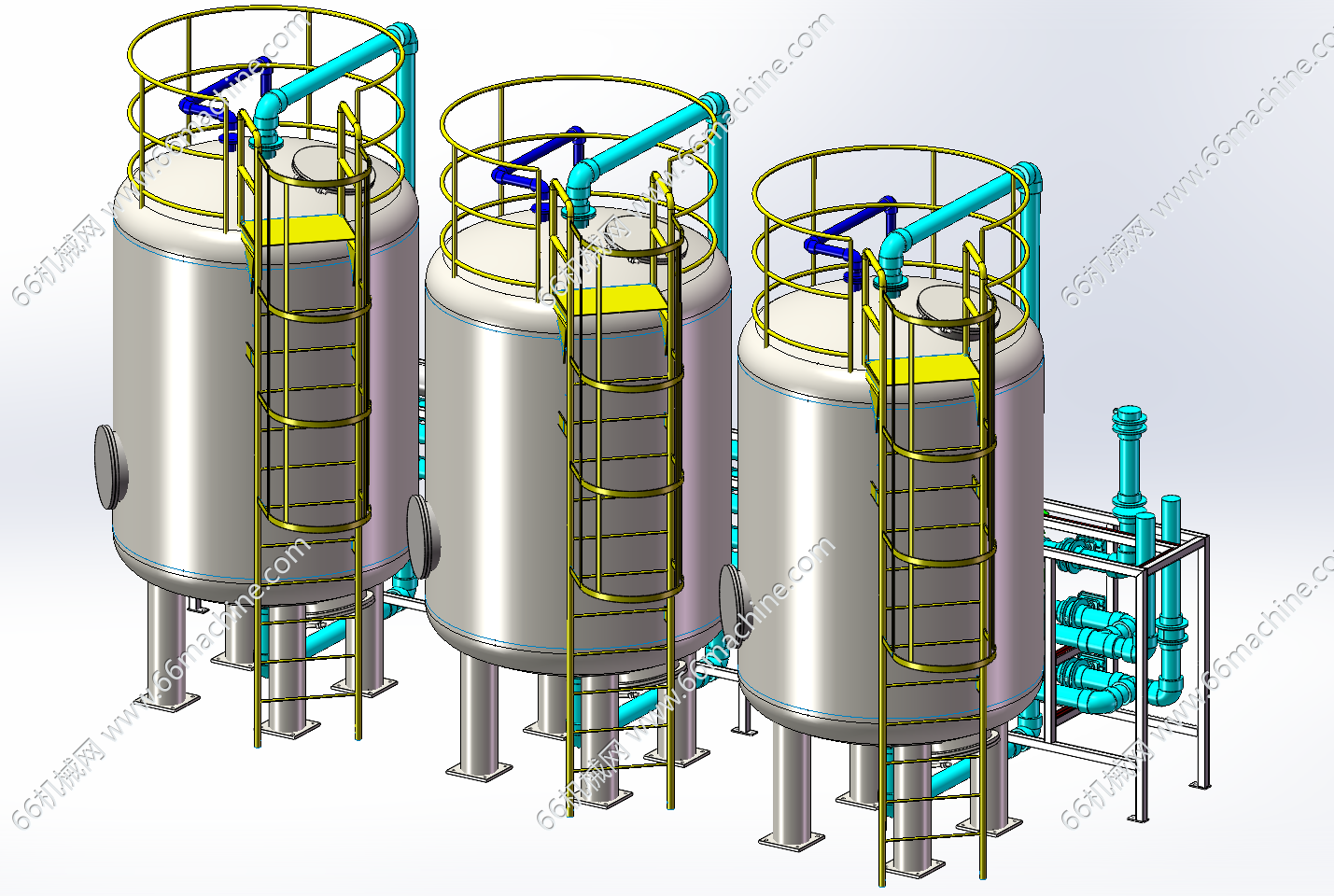

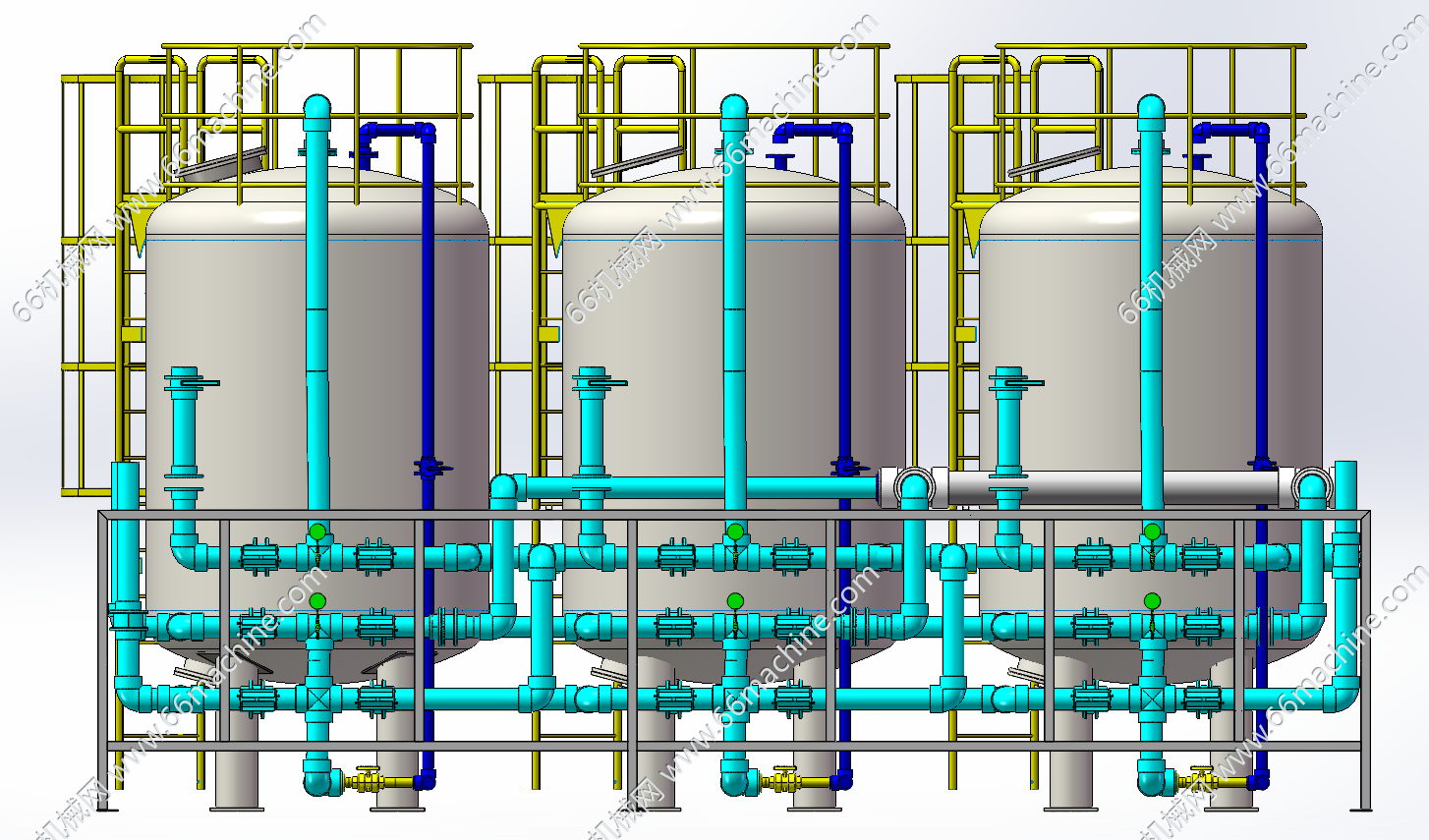

该模型为三罐集成式预处理过滤系统，由三台大型立式承压罐体、带爬梯与安全护栏的顶部检修平台，以及撬装集成阀组管路框架构成；罐体内装填滤料，配套集中布置的管道、阀门与监测仪表，可实现多罐之间自动轮换运行、反洗再生，去除原水中悬浮物、胶体与硬度离子，降低进水污染指数，保障后端反渗透设备稳定运行，罐体预留人孔便于滤料检修更换，属于工业纯水制备工艺中的前置核心处理单元。
