大型设备钣金控制台
发布时间：2026-07-08
-
-
-
-
图纸描述

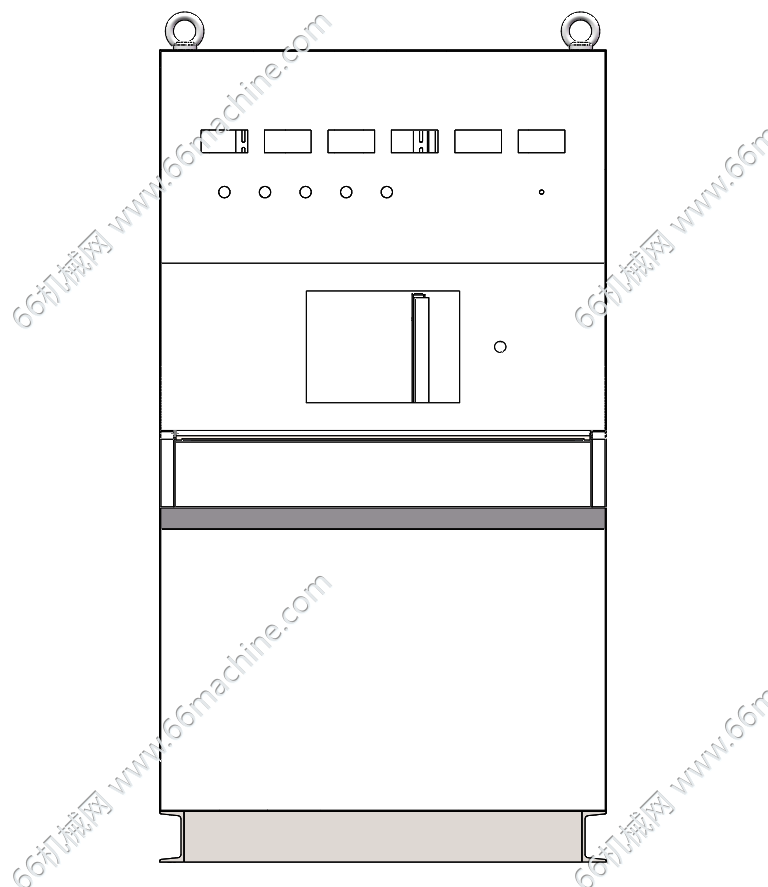

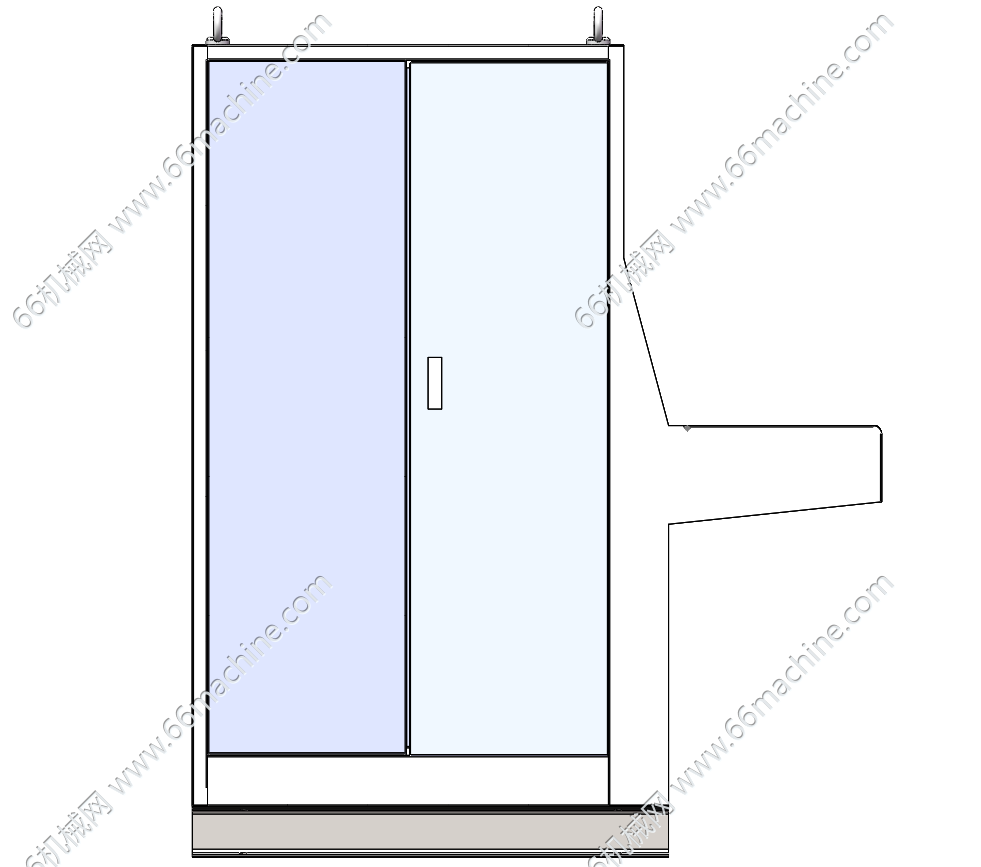

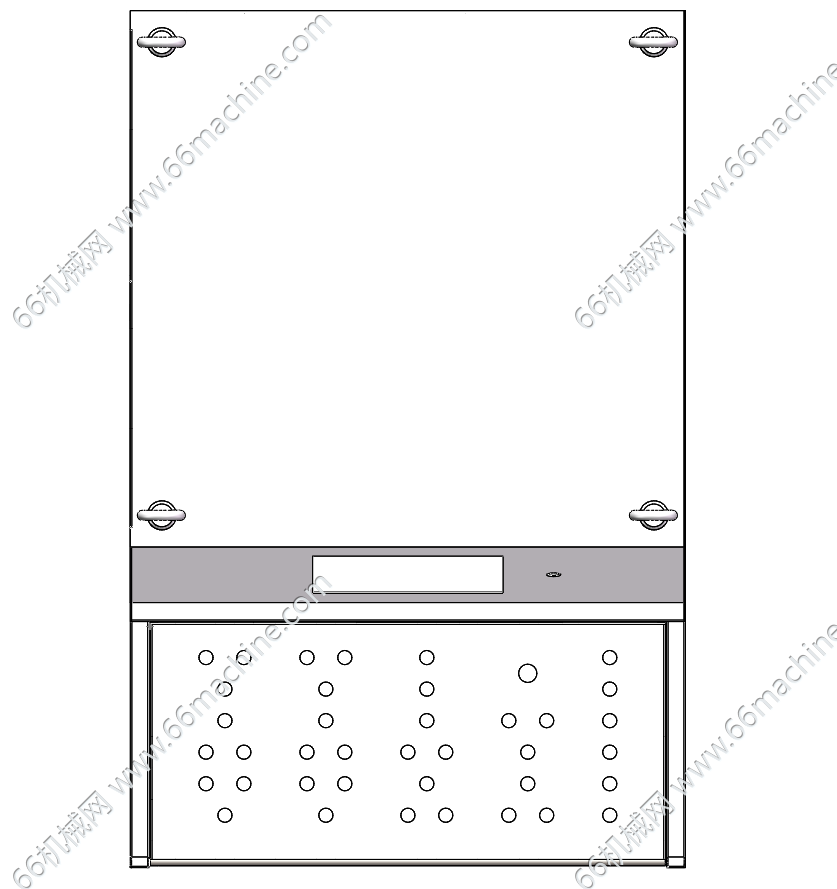

钣金控制台采用折弯焊接钣金分体结构，顶部装配四只M20标准吊环，适配行车吊装移位，正面分层集成操控区域：上层预留多组仪表、按钮、开关安装孔位，中部开设嵌入式触控显示屏窗口，下方延伸带阵列安装孔的倾斜操作台面，可布置手柄、阀件与功能操作元件；柜体内部可容纳气路气罐、电气安装板等元器件，左右设置检修门方便内部线路、气动组件维护，底部带落地安装底座，钣金件拆分为台体焊接框、托板、门板、气罐仓等独立零件，便于批量加工、喷涂与现场装配，主要配套大型自动化产线，集成人机操控、电气与气动集成收纳功能。
