三级伸缩杆

发布时间：2026-04-01
图纸描述

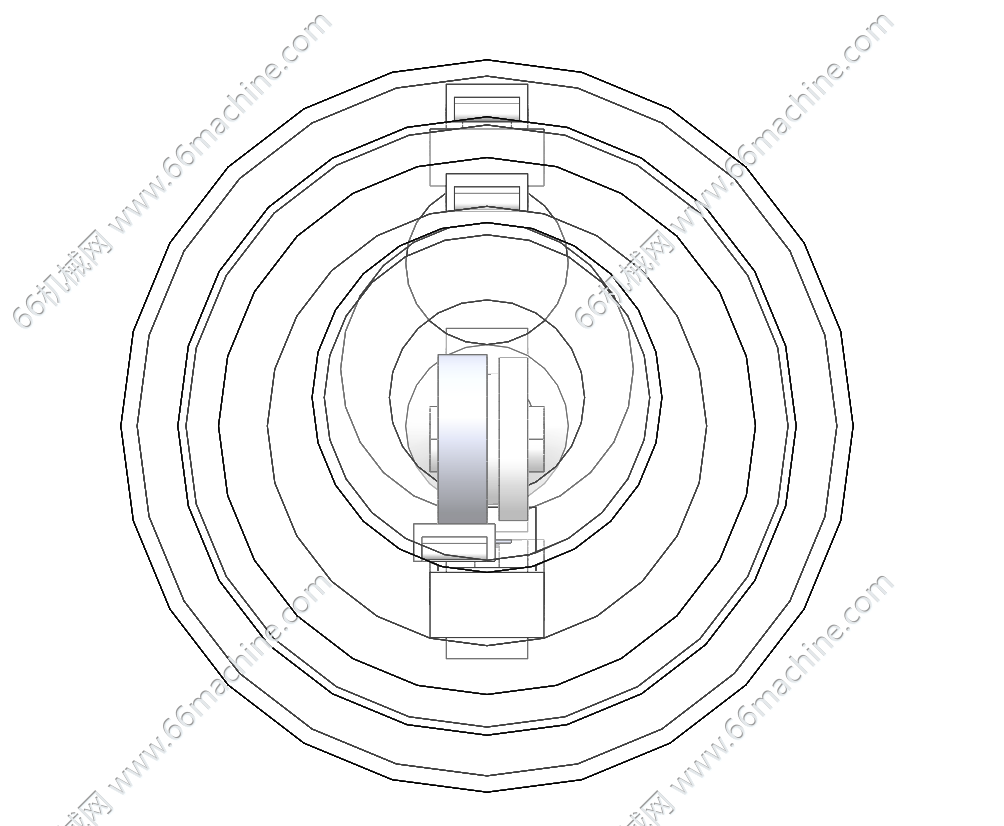

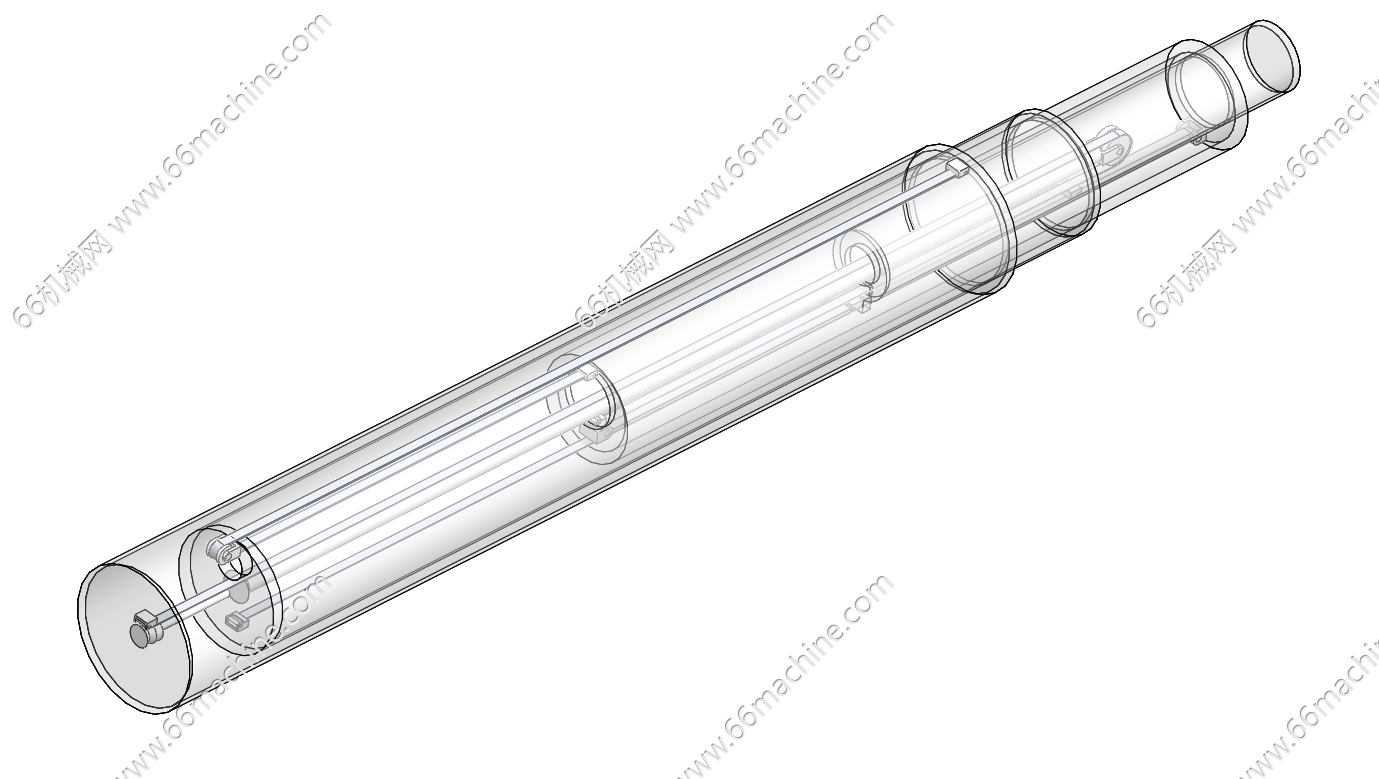

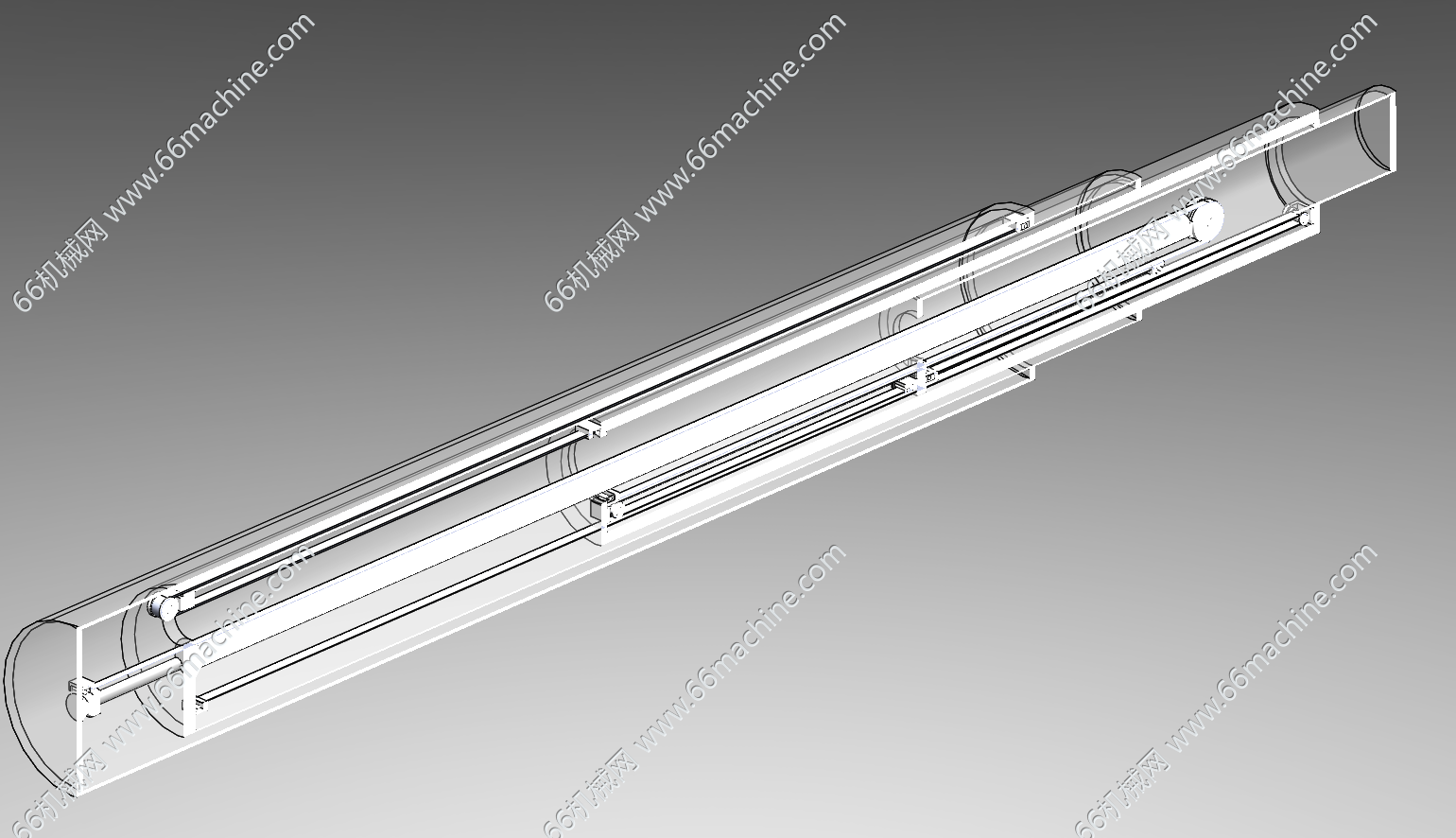

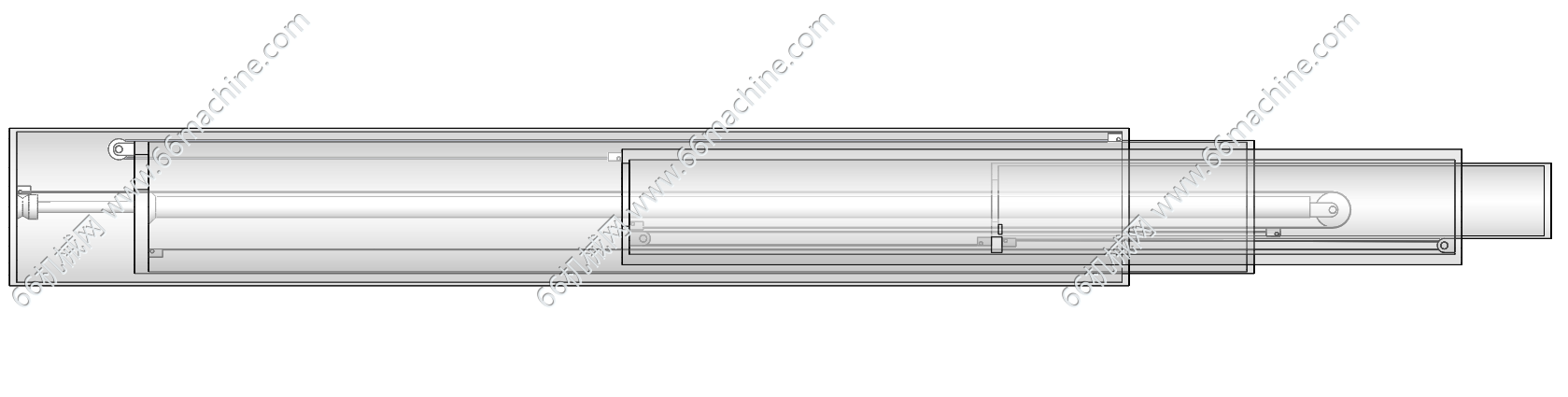

本模型为三级伸缩杆，由外层大直径圆筒壳体及内部多段同轴嵌套的阶梯式内筒组成，采用气缸+同步带+滑轮组实现长行程伸缩运动，直观呈现了内部装配关系。

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 199 份
    图纸参数

    图纸ID: 315092070396205368

    图纸格式：SLDASM、gif、SLDPRT

    图纸版本：Solidworks2021

    文件大小：3.34MB

    所需积分：20机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
