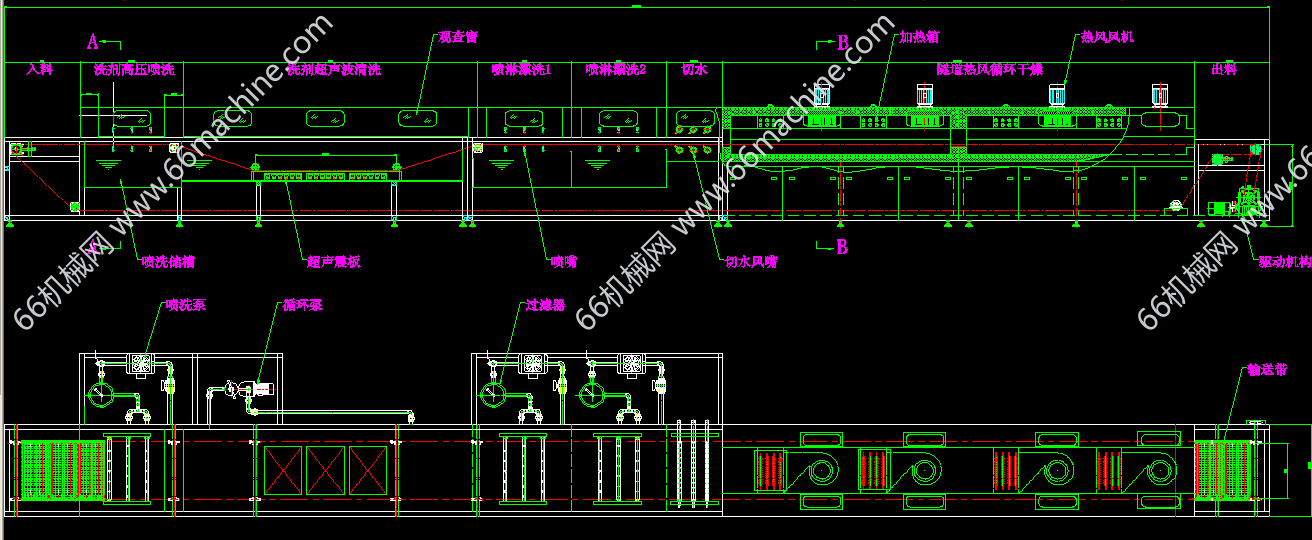

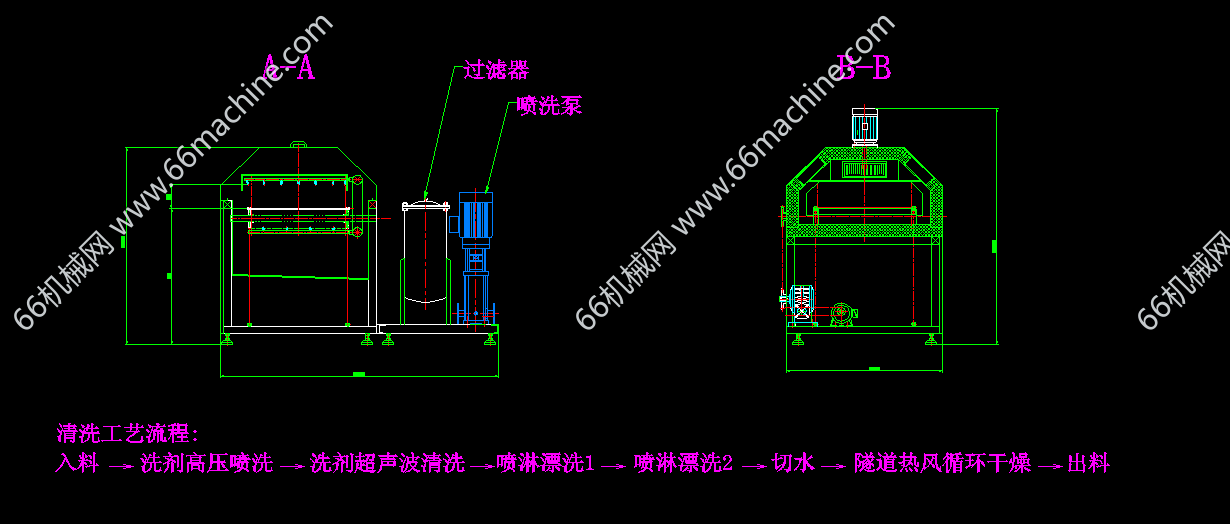

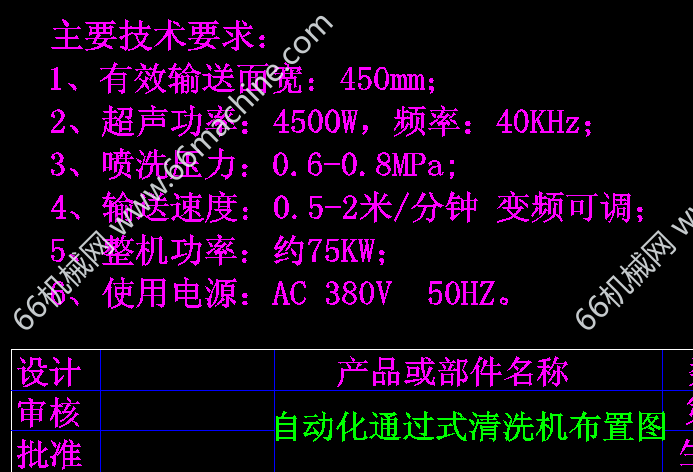

本图纸为“厂内自动化通过式清洗机实绘布置图”，自动化通过式清洗机包括洗剂高压喷洗、洗剂超声波清洗、喷淋漂洗1、喷淋漂洗2、隧道热风循环干燥等几部分。本设备可用于清洗多种产品，如：铸件、各类零部件，通用性强。 清洗工艺流程为：入料——洗剂高压喷洗——洗剂超声波清洗——喷淋漂洗1——喷淋漂洗2——切水——隧道热风循环干燥——出料。设备输送线使用不锈钢链网，链网两边有挡边可防护产品脱离输送线，同时输送线设有挡板可防止产品叠加，输送线下料位安装有产品感应器，当产品未被取走时，输送链停止运行。产品清洗过程为全自动进行，节省了大量人力及时间。 设备设计严格“节能减排、经济环保”为理念，当一定时间没有产品通过时，关闭喷淋，清洗和切水，设备用水均有过滤系统，保证大部分用水可循环利用，减少排放。本设备具有设备灵活、清洗效果好、使用方便、等特点。
