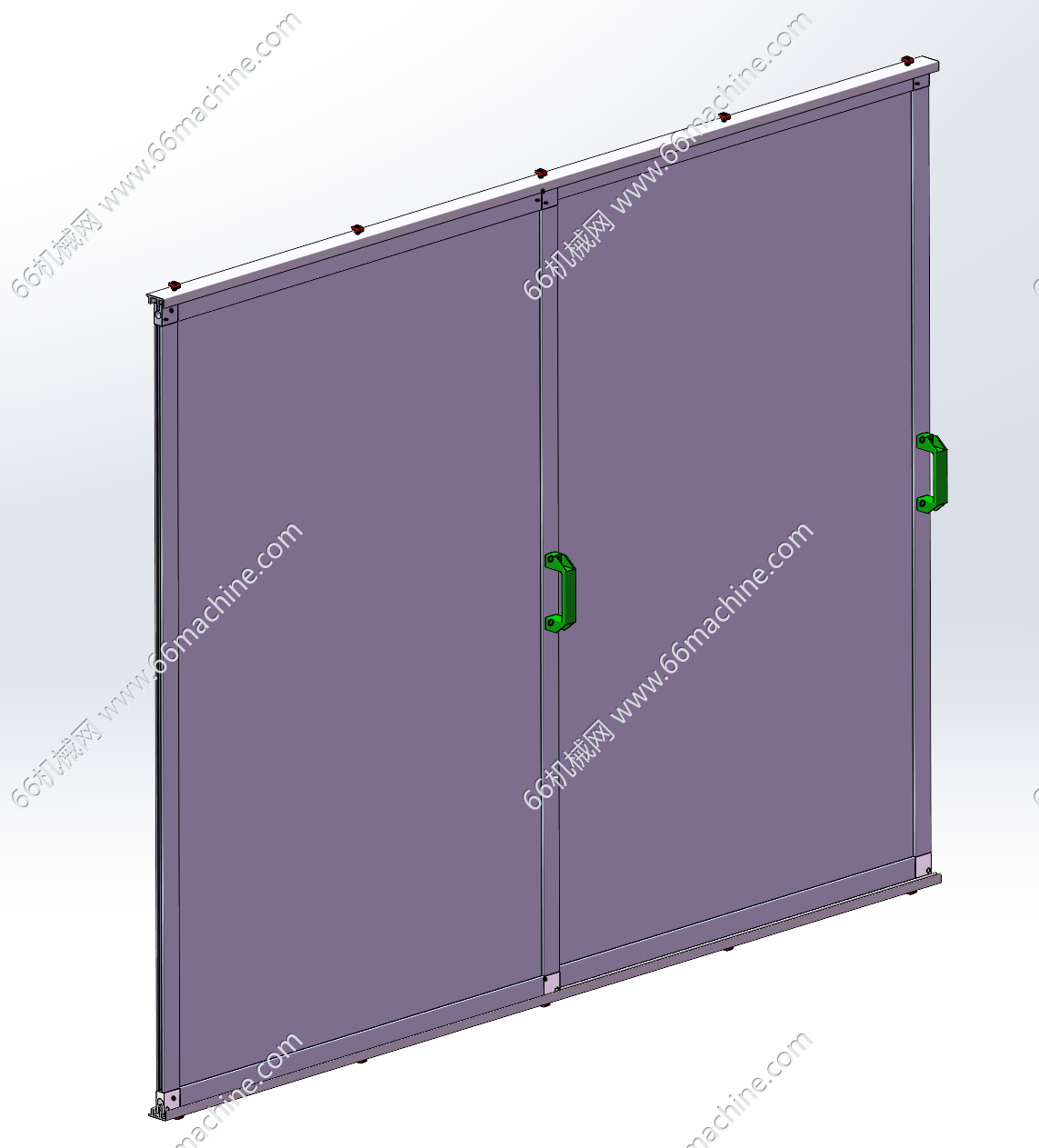

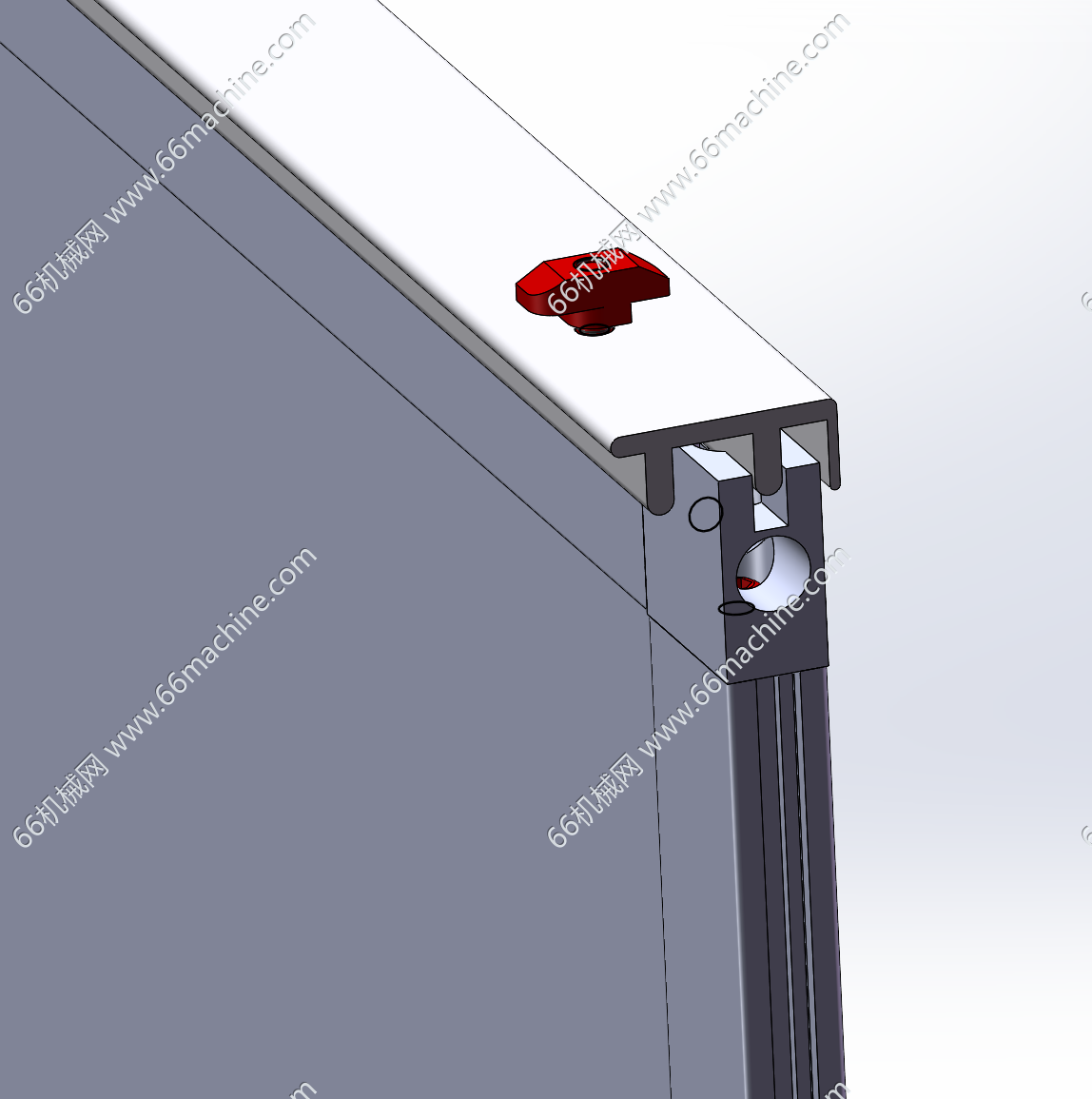

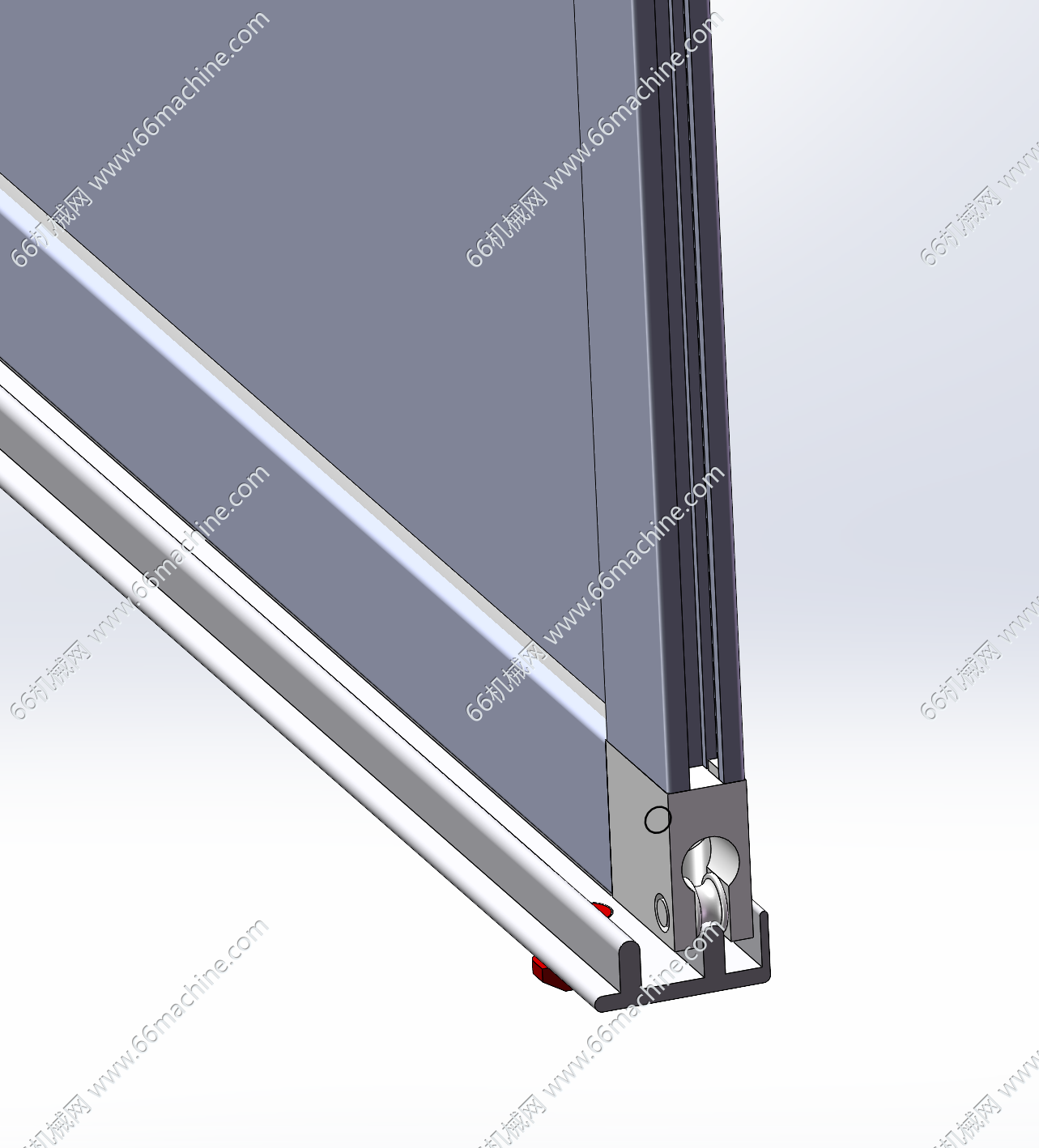

该图纸为非标机架的推拉门机构，该推拉门不占用设备外部空间。该门使用40X40的框架，门边框使用15X30的型材，内部配合透明亚克力使用，上下有导轨型材，门的四角有带滑轮的连接块。该图纸所有型材和零部件均使用的怡合达品牌标准件。
骑着蜗牛上高速
图纸ID: 315092070396205055
图纸格式：SLDPRT、SLDASM、sldprt
图纸版本：Solidworks2022
文件大小：5.40MB
所需积分：20机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
