气动切割装置

发布时间：2026-09-03
图纸描述

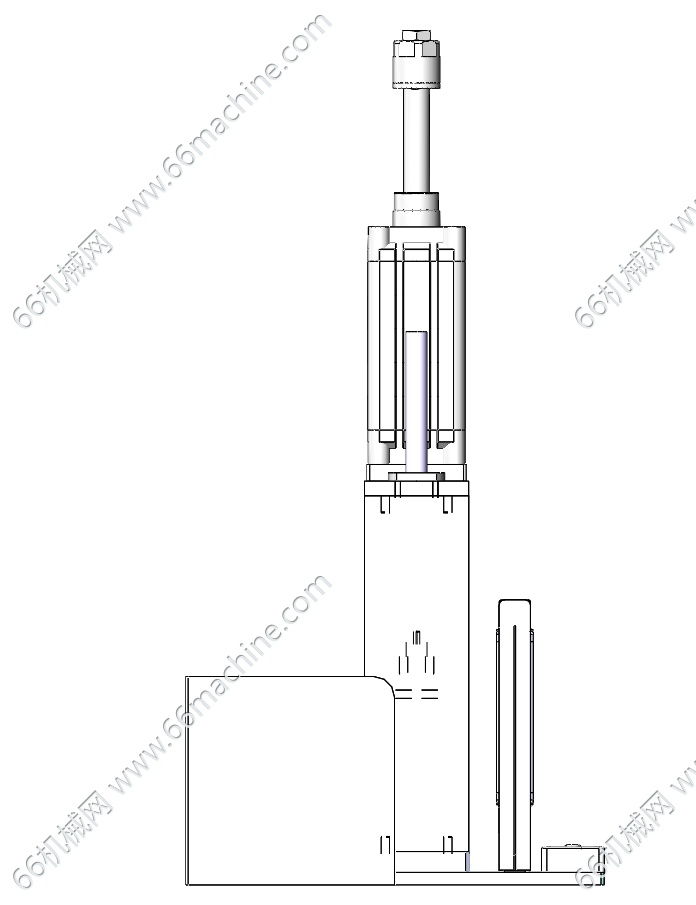

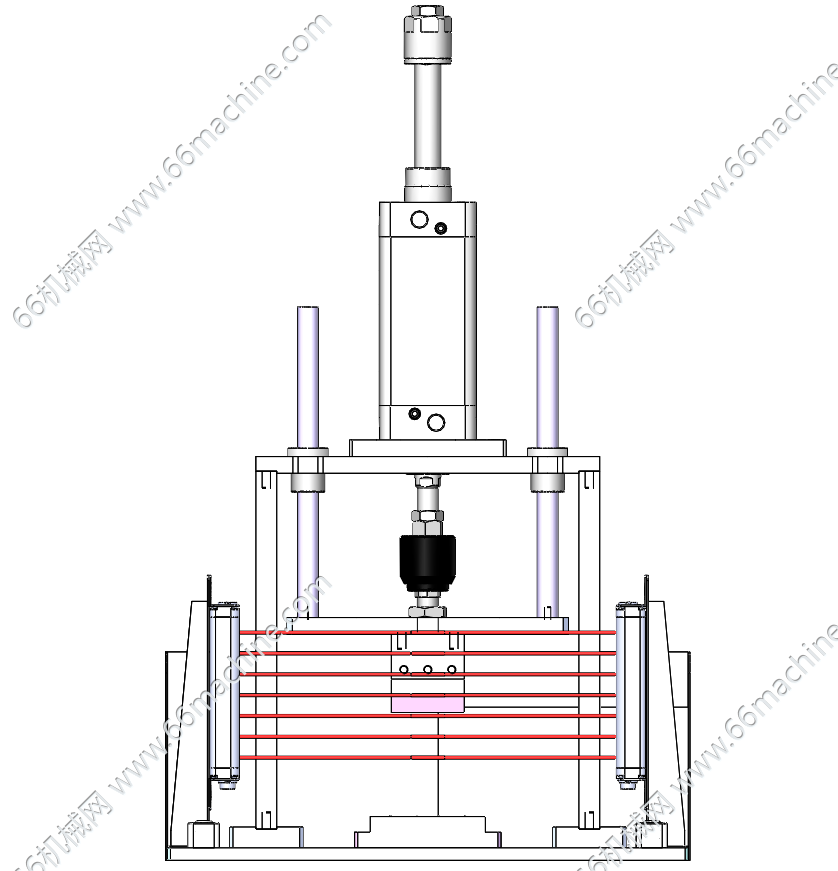

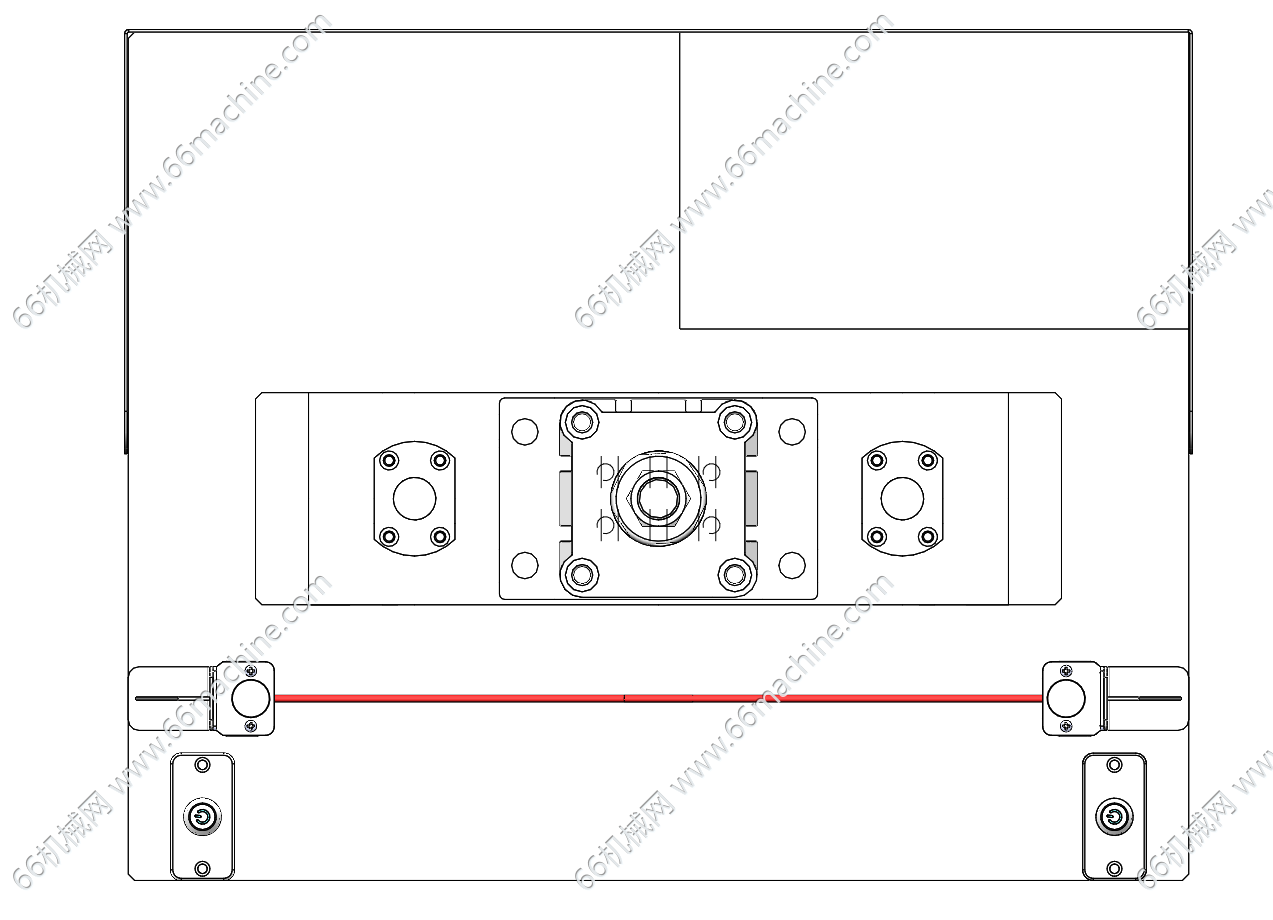

气动切割装置由框架、驱动气缸、导向导柱、气动切刀、下刀座以及安全光栅组成，气缸带动切刀沿导柱做垂直下行运动，与下刀座配合完成物料切断，多用于线材、塑件的切断。

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 271 份
    图纸参数

    图纸ID: 315092070396204864

    图纸格式：SLDPRT、SLDASM

    图纸版本：Solidworks2023

    文件大小：6.35MB

    所需积分：15机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
