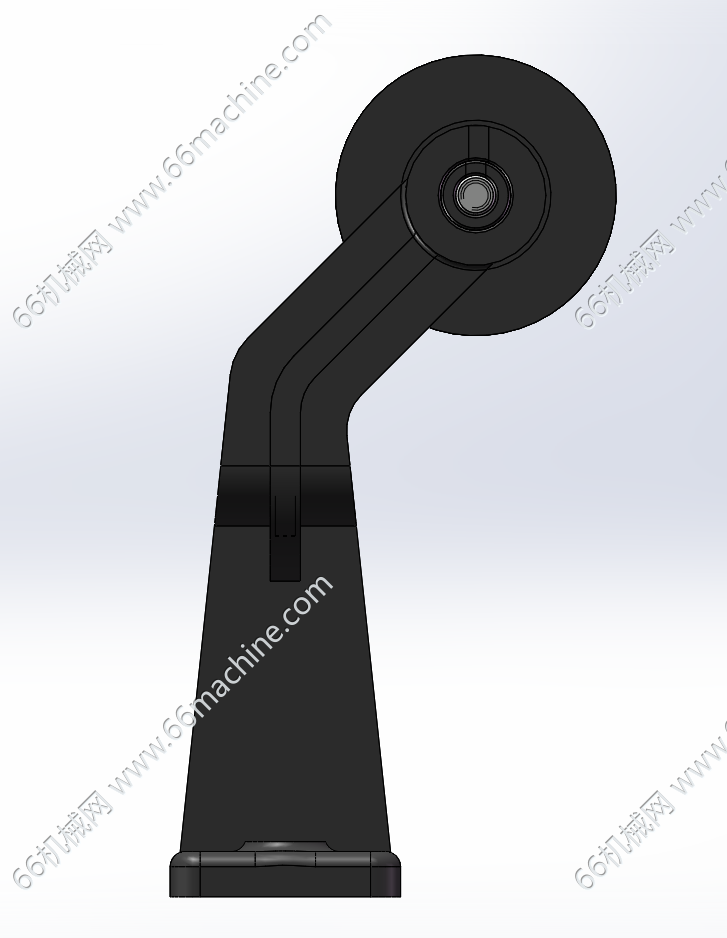

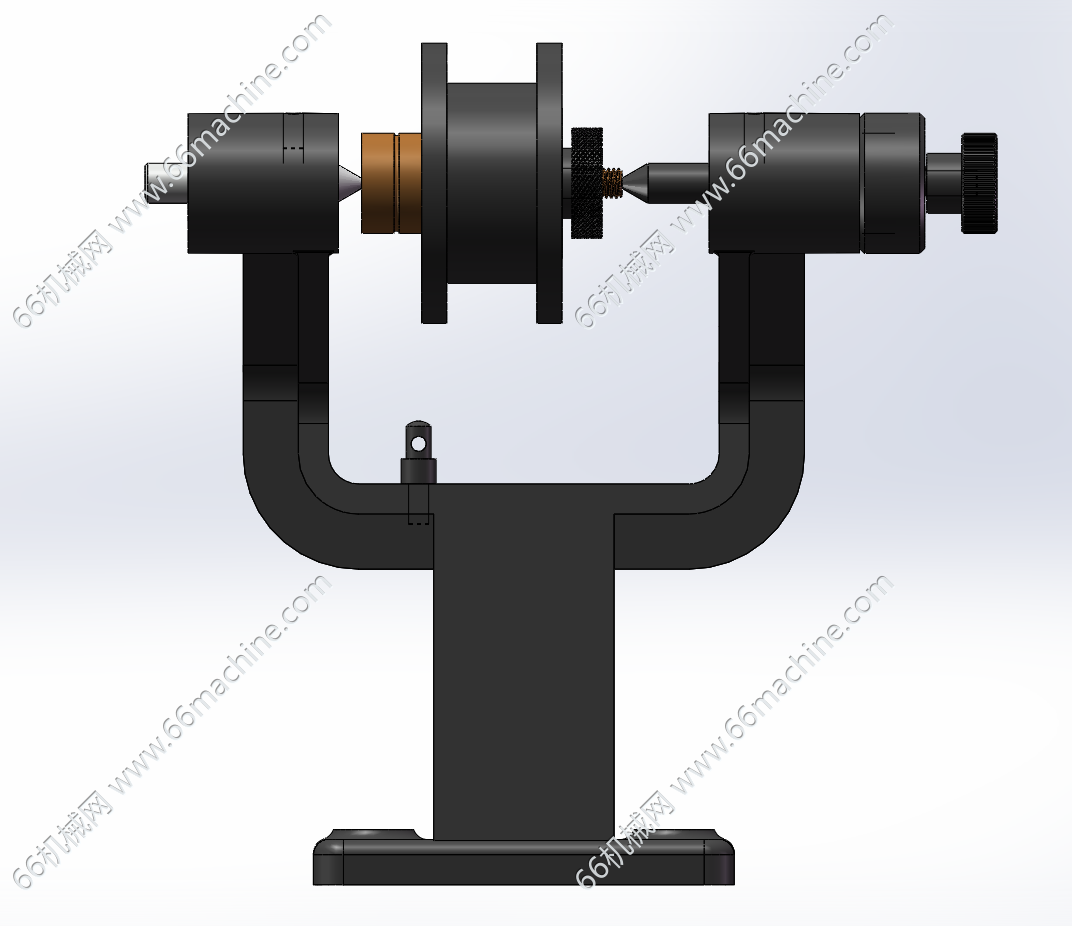

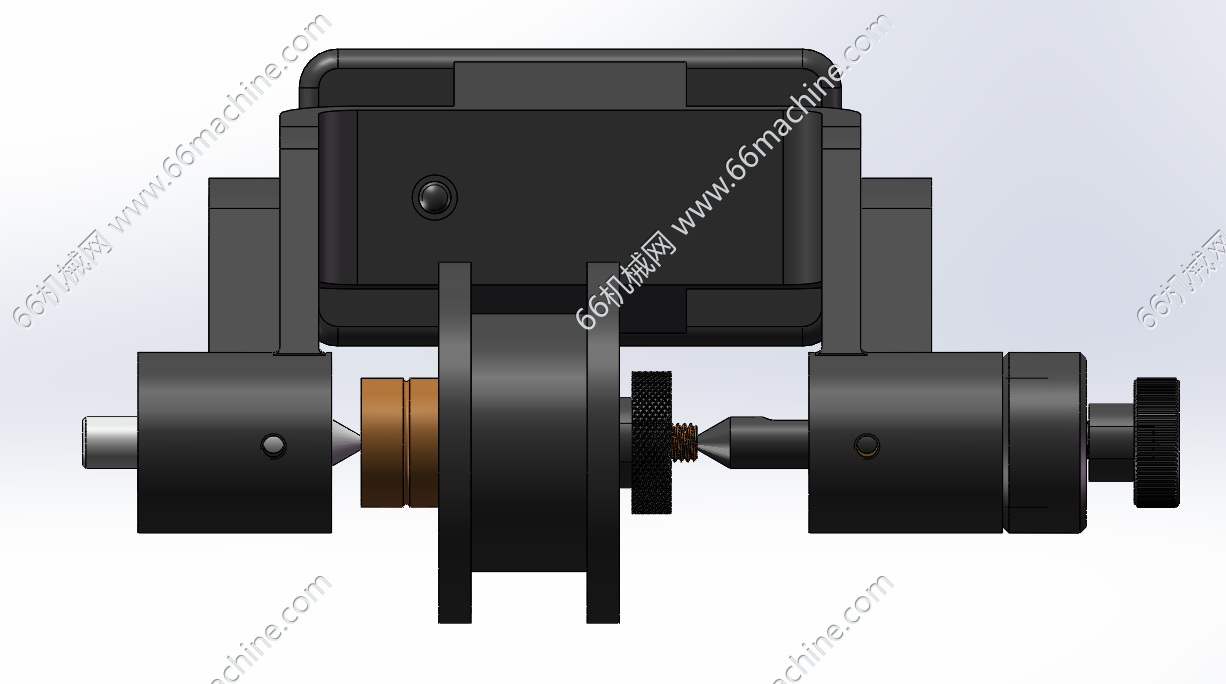

重锤式放丝机构（放线轮）

发布时间：2026-06-16
图纸描述

本模型为重锤式放丝机构，配重重锤依托重力拉动摆杆，持续绷紧丝线，加工走线时随牵引被动匀速放丝。自重恒张力防松乱，结构简单，可直观学习重力张紧传动原理。

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 239 份
    图纸参数

    图纸ID: 315092070396204435

    图纸格式：SLDPRT、SLDASM

    图纸版本：Solidworks2020

    文件大小：13.10MB

    所需积分：10机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
