基于槽口的侧压机构（气动压紧定位机构）
发布时间：2025-12-29
-
-
-
-
图纸描述

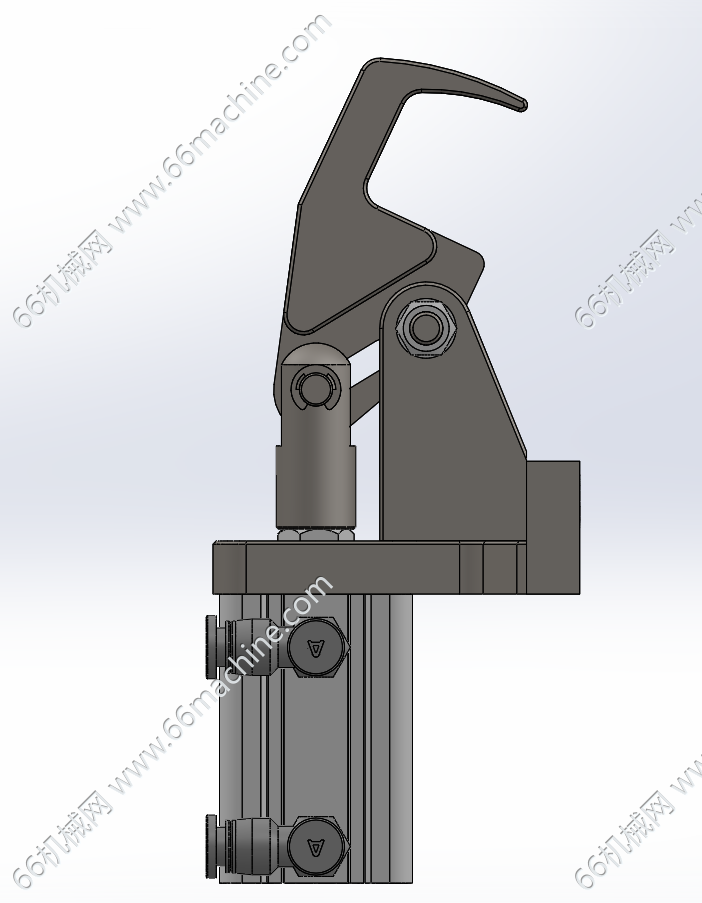

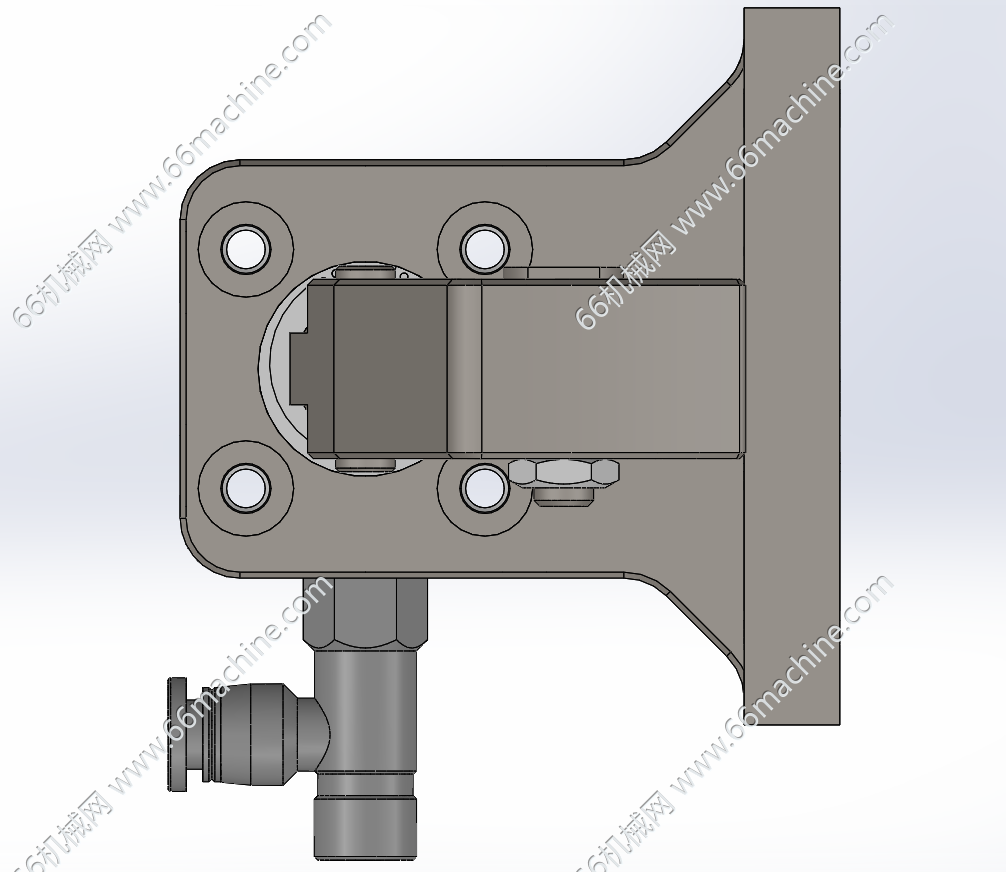

基于槽口的侧压机构，是一种“把侧向压紧力直接做在零件自身槽口上”的机械方案：零件侧边预留与压头形状耦合的槽口（或长槽、缺口），当气缸/凸轮/螺纹驱动压头横向进入槽口后，依靠槽壁与压头之间的楔形或面-面接触，把原“点压”变为“线压”或“面压”，实现单方向快速定位和夹紧。由于压头始终被槽口两侧壁限位，回程时只需反向微移即可脱开，省去了额外导轨或压板，结构极简、空间占用小，特别适合窄边框、薄板类零件的侧向固定。
