夹紧翻转机构

发布时间：2025-10-28
图纸描述

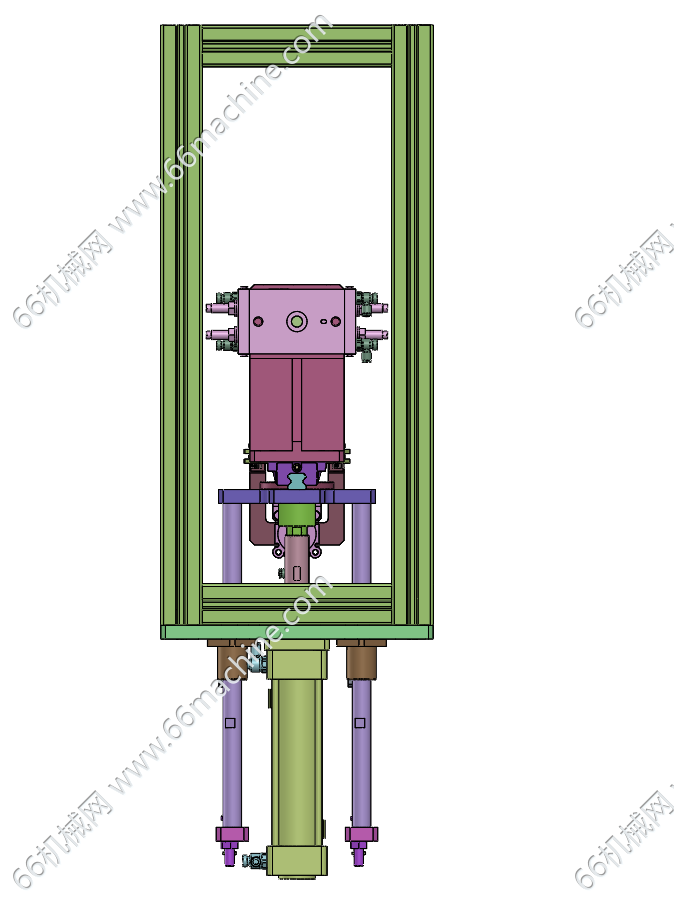

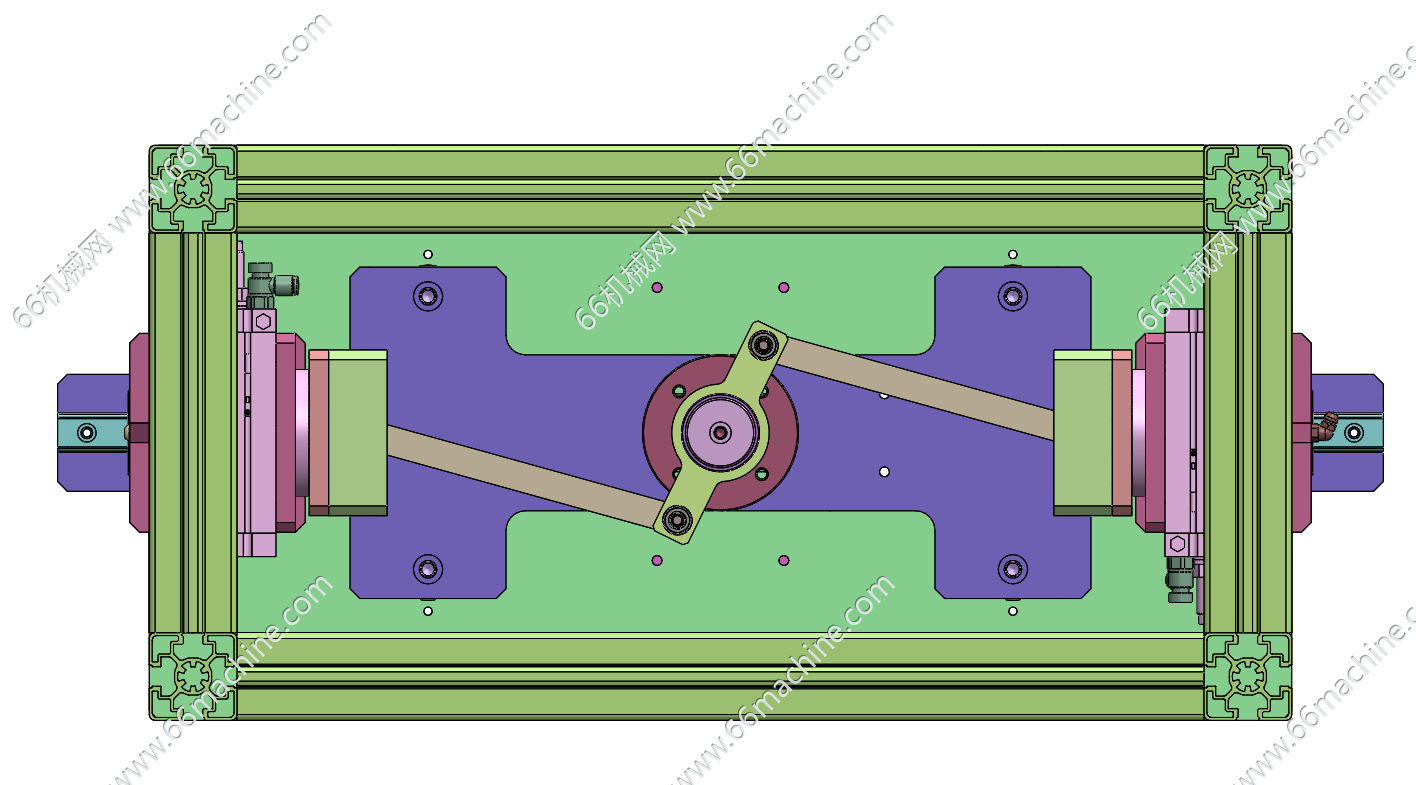

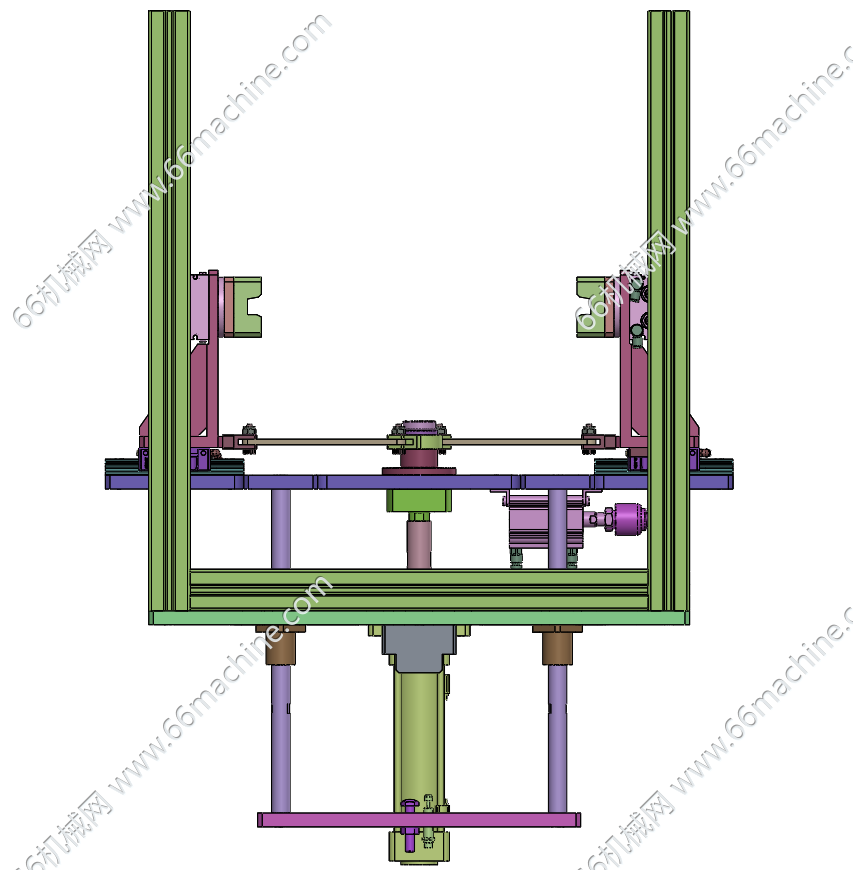

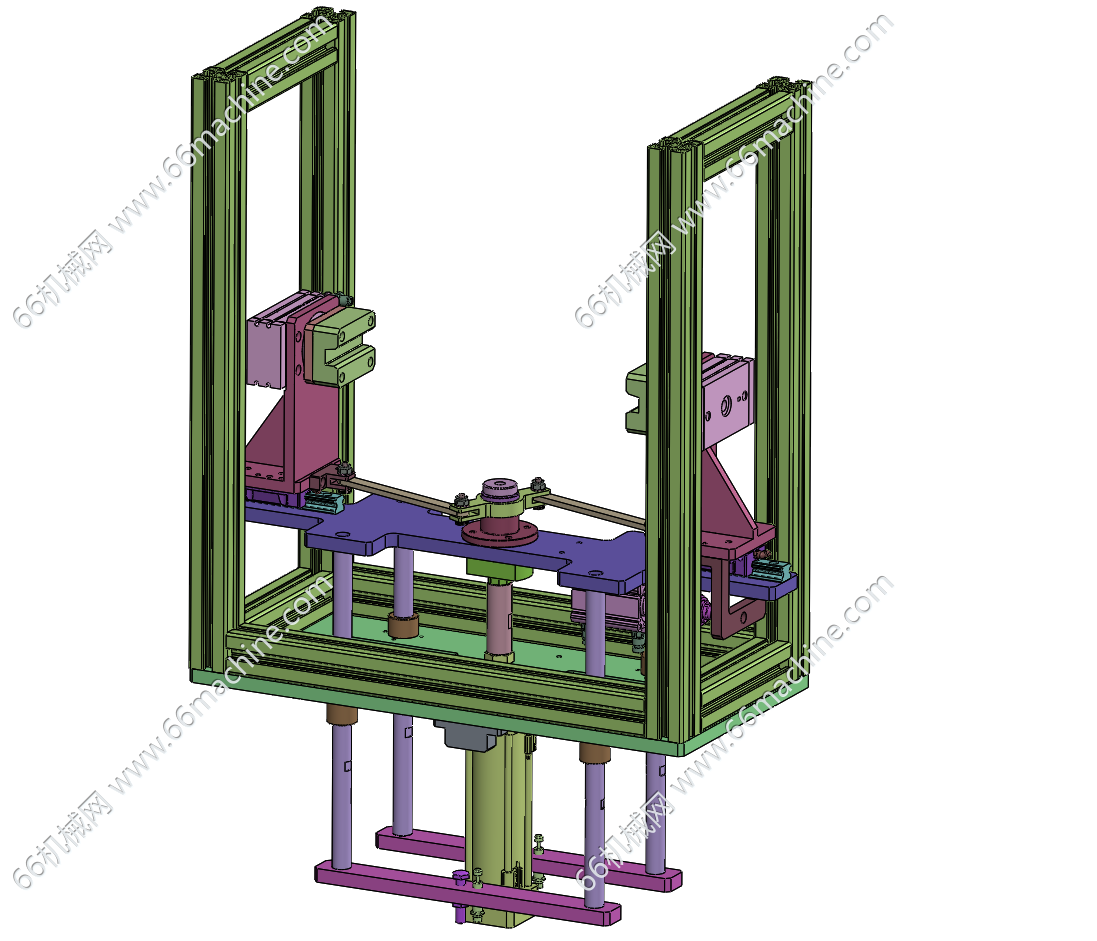

本模型为夹紧翻转机构，包含了：升降机构、夹紧机构、翻转机构，此机构是机械设计中常用的典型翻转机构。将产品翻转180°后放回治具，具有一定参考价值，欢迎参考！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 166 份
    图纸参数

    图纸ID: 315092070396204087

    图纸格式：SLDPRT、SLDASM

    图纸版本：Solidworks2021

    文件大小：5.38MB

    所需积分：20机械币

    可否编辑： 可进行编辑，不包含参数

    关注人数：0人
