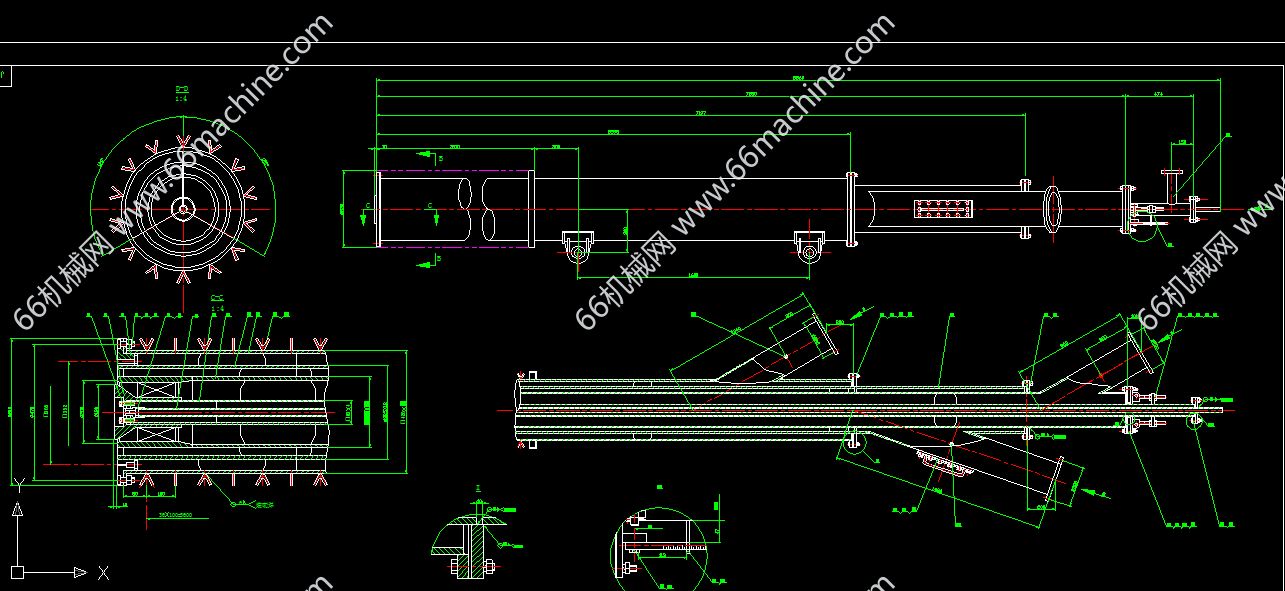

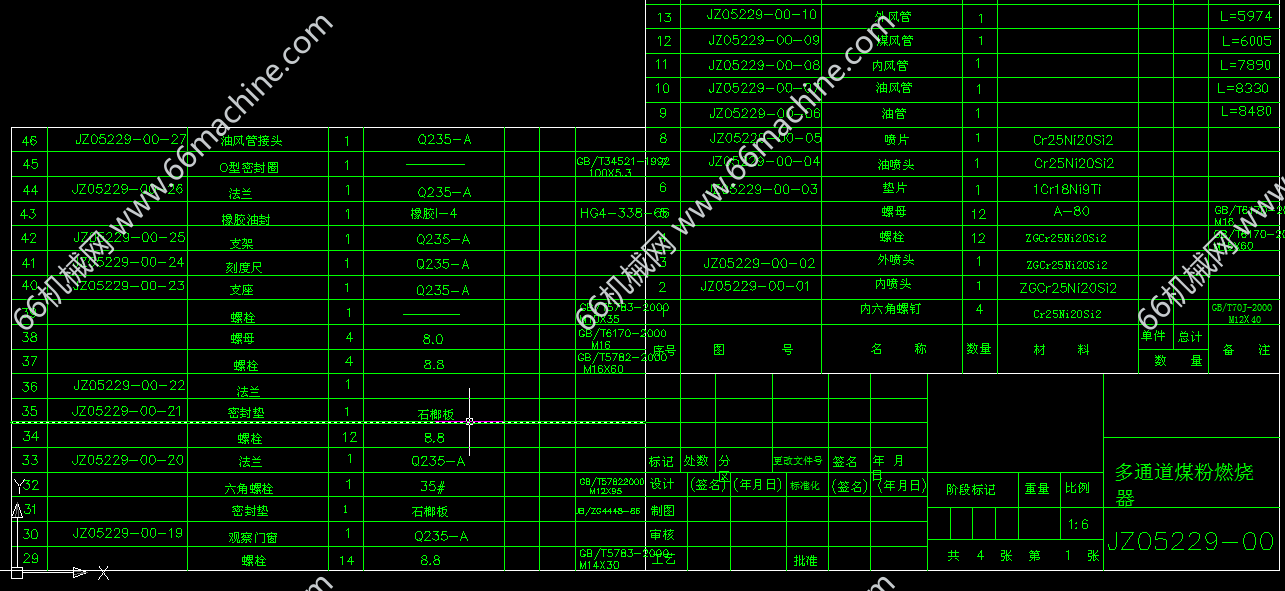

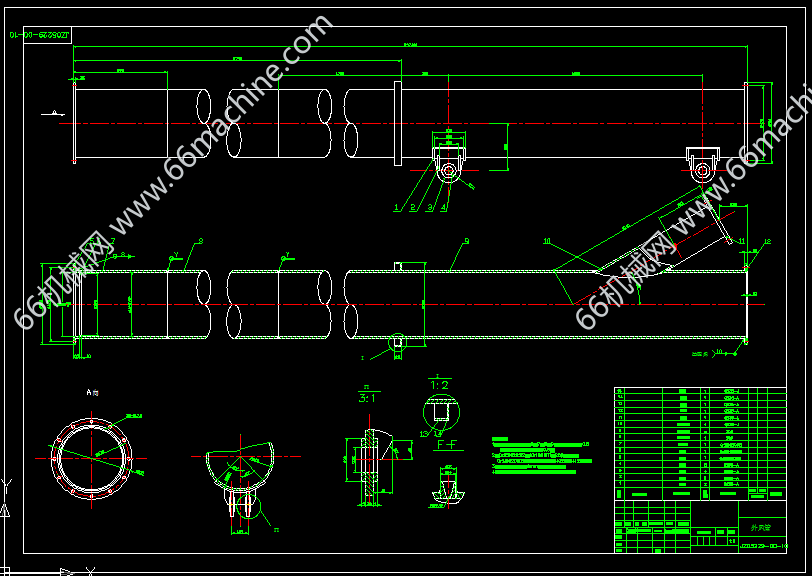

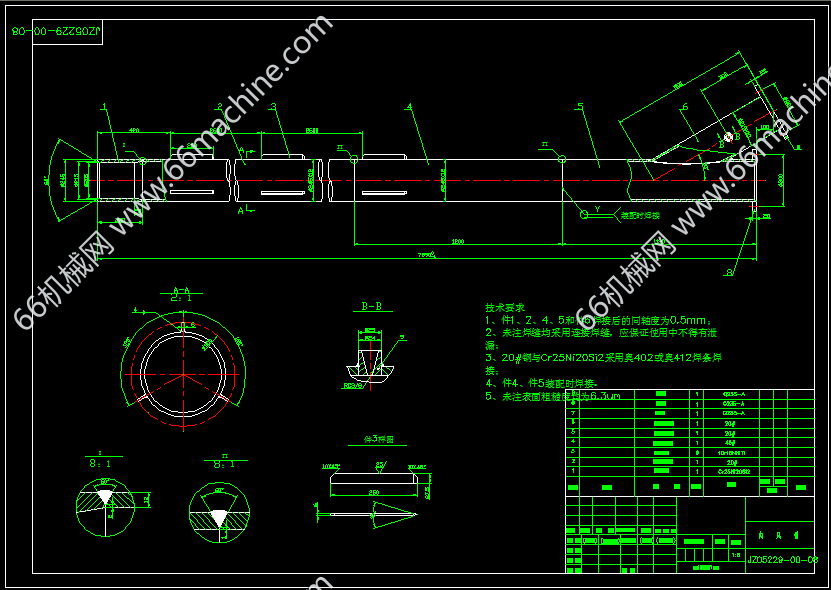

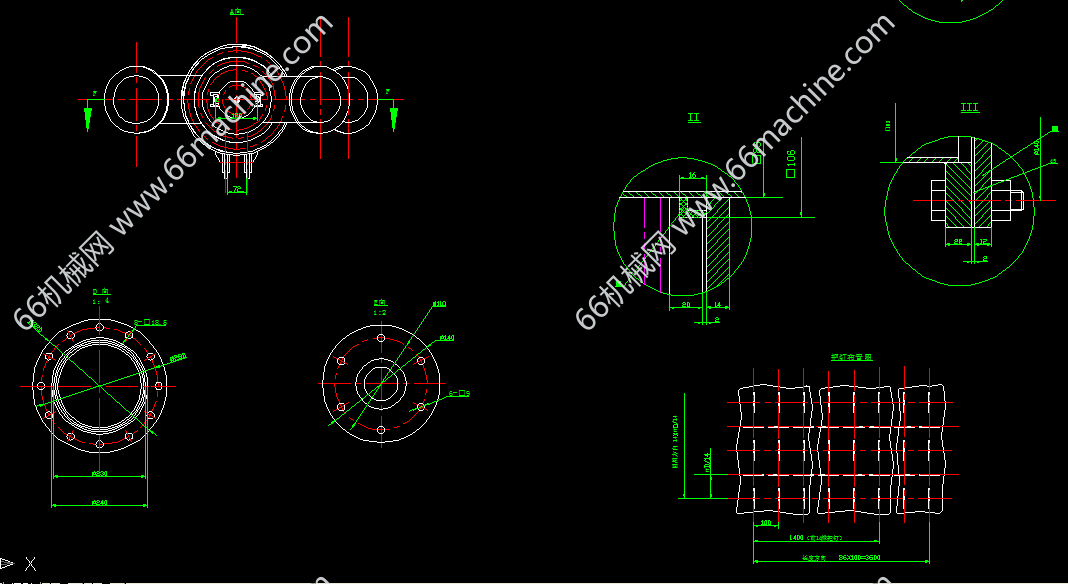

本图纸为多通道煤粉燃烧器详图（4张），煤粉燃烧器是能够让煤粉在短时间内充分燃烧，产生高温涡流的设备。，图纸包含总装图及其零件图，图纸标注清晰、完整，配有技术要求等说明，可供大家探讨学习！ 装配技术要求： 1、燃烧器装配时应严格控制喷出口处间隙均匀，内、外风道、煤风道同轴度精度不得超过0.5； 2、从喷头起沿长度方向的前14排把钉材料为1Cr18Ni9Ti,把钉与外风管之间的焊条采用奥132或137焊条； 3、装配找正保证C-C视图位置后，应将刻度尺（序号41）的刻度尺调至0位，然后在固定螺栓（序号1）； 4、运输时，并须平并加保护，不得损坏燃烧器及其附件； 5、装配后，进行耐火混凝土浇注。浇注前将各个把钉缠绕两层=0.2的软聚氯乙烯压延薄膜。以适应把钉受热膨胀。
