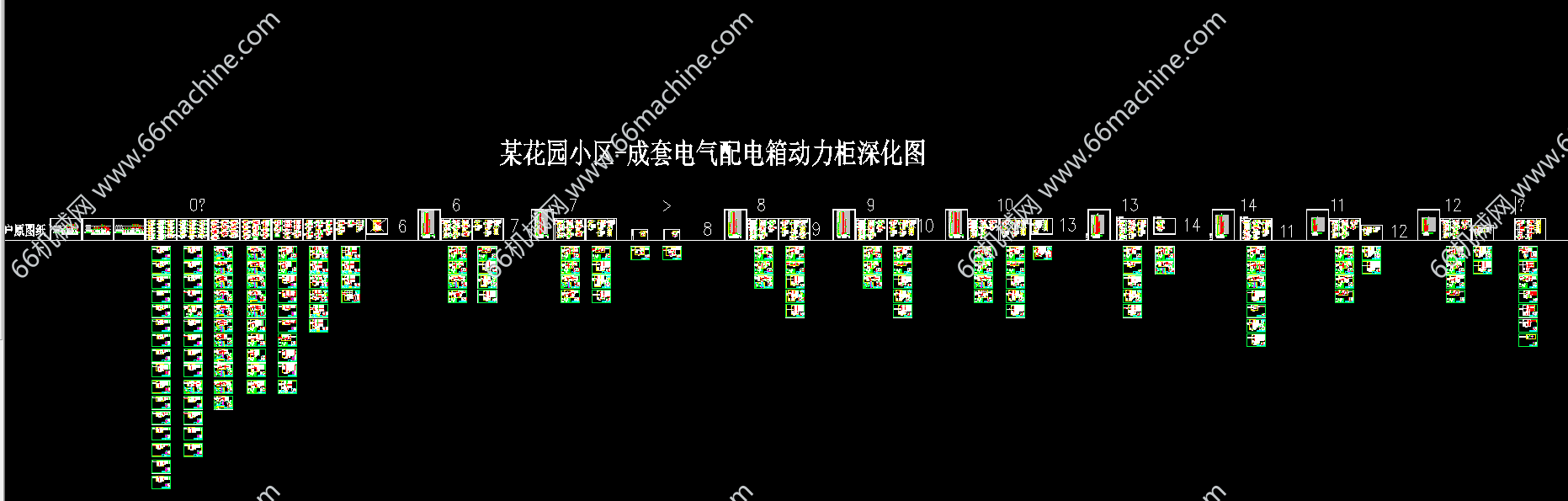

某花园小区-成套电气配电箱动力柜深化图
发布时间：2026-01-20
-
-
-
-
-
-
-
-
-
-
-
图纸描述

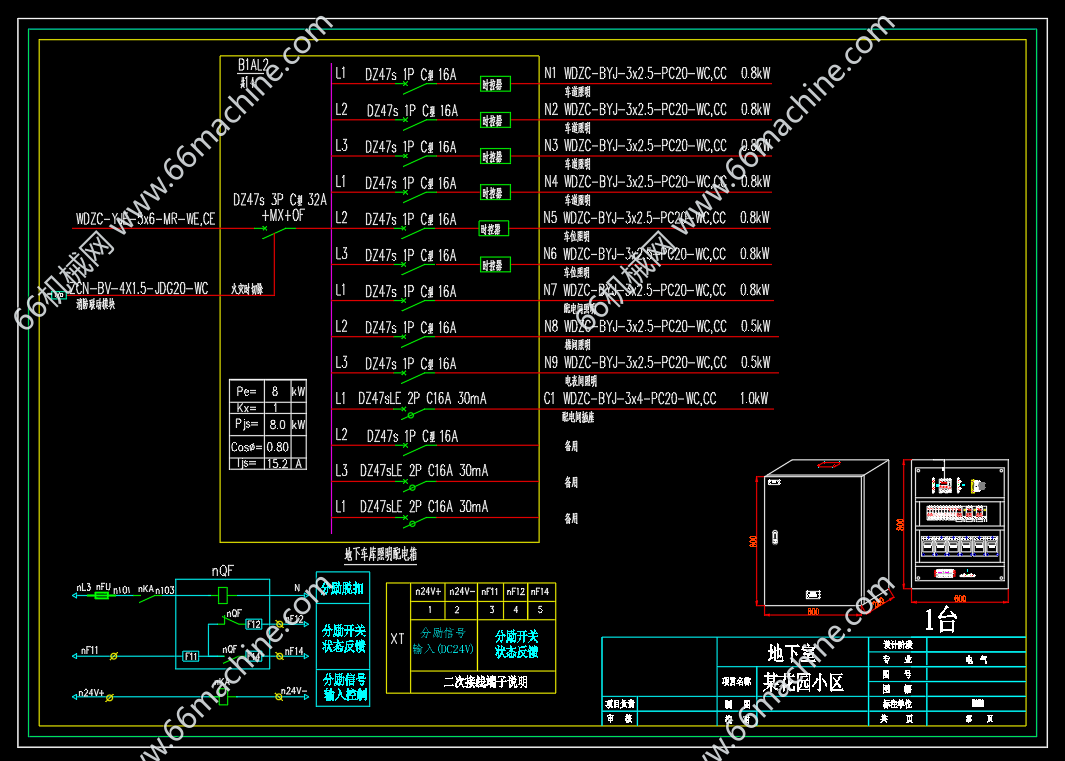

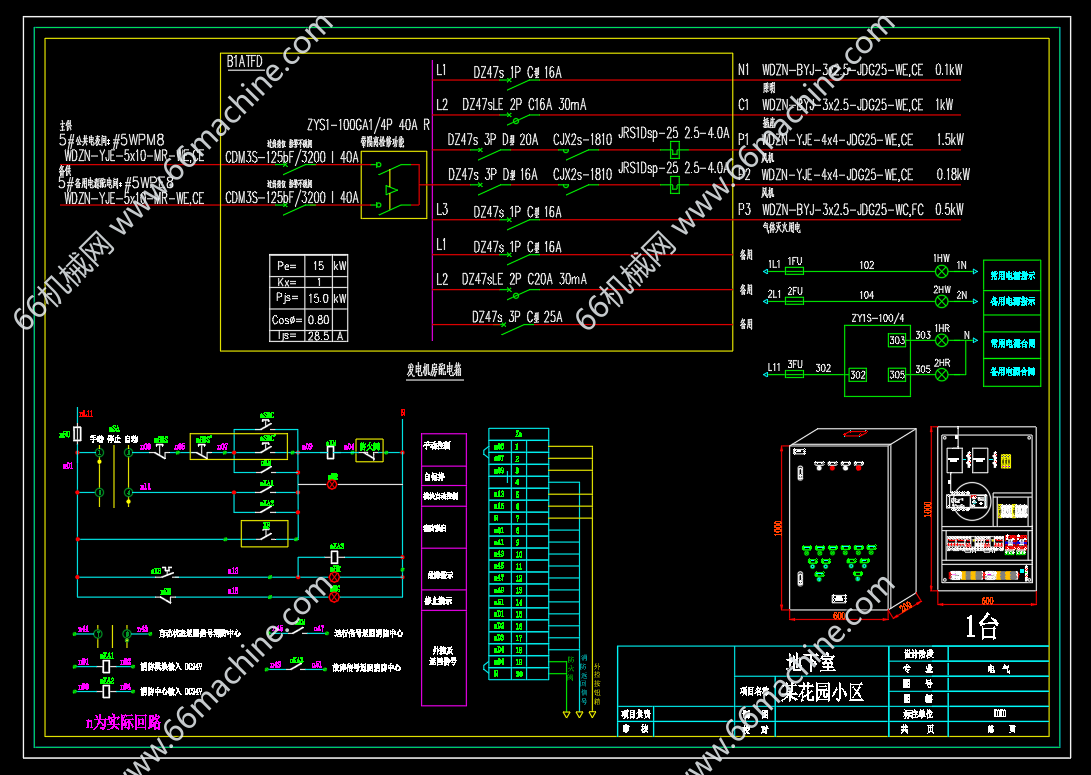

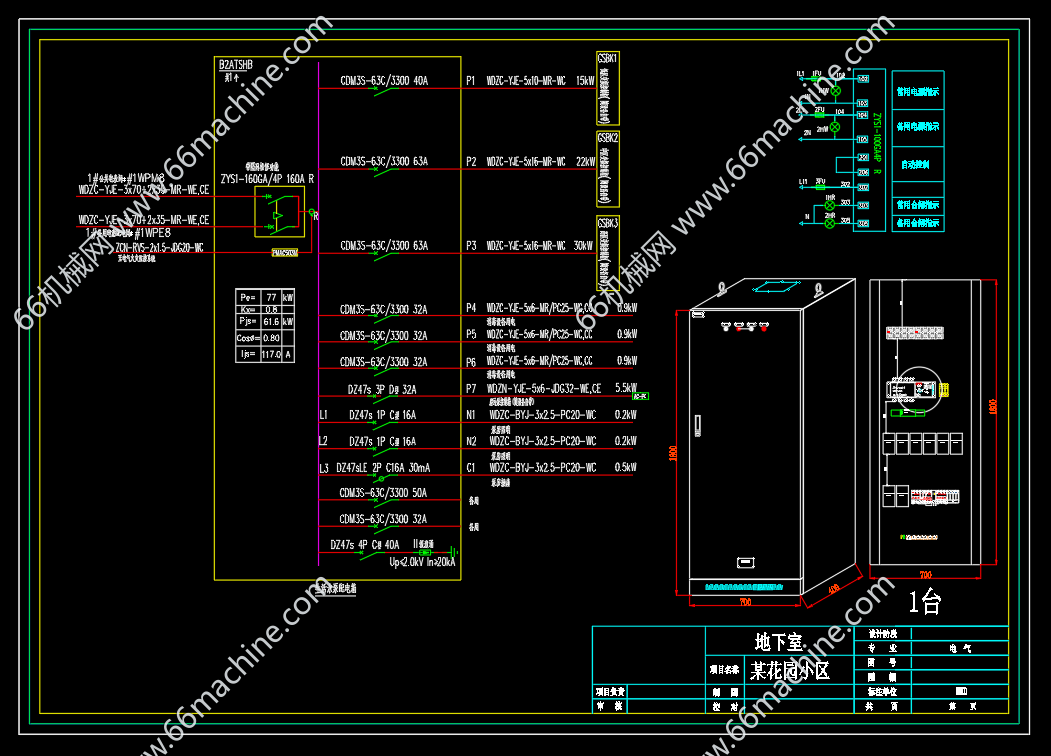

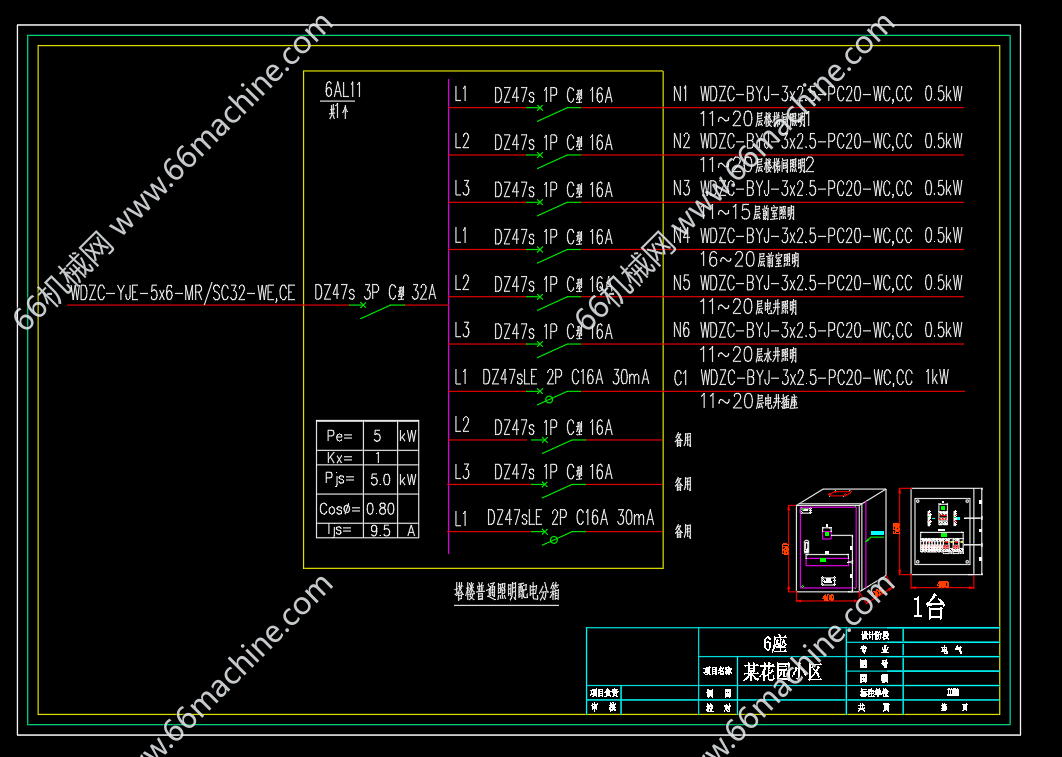

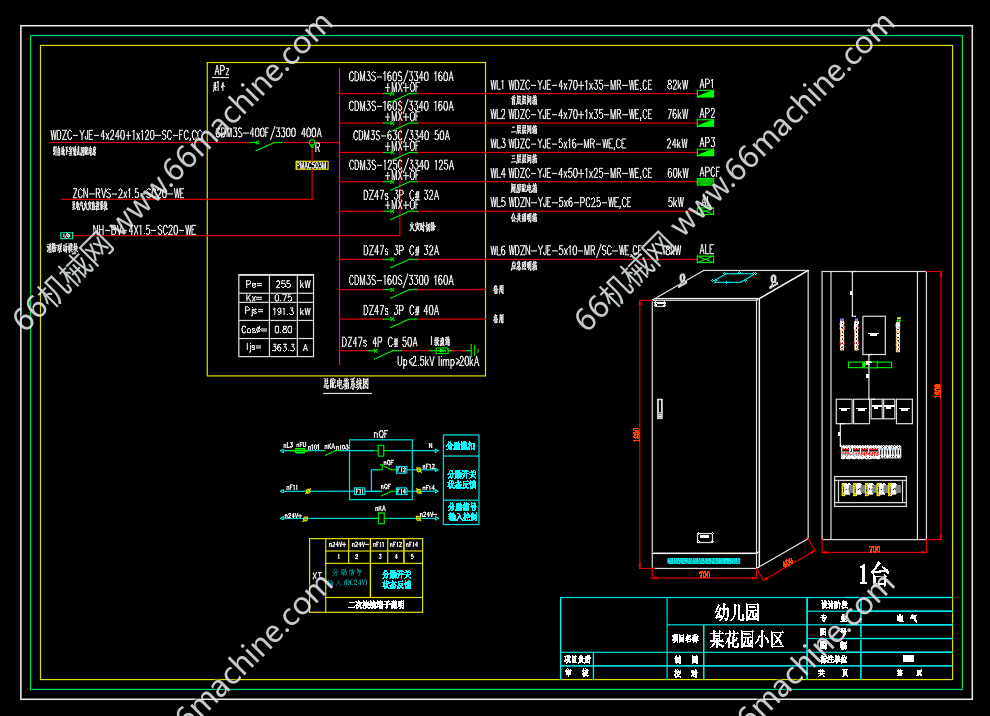

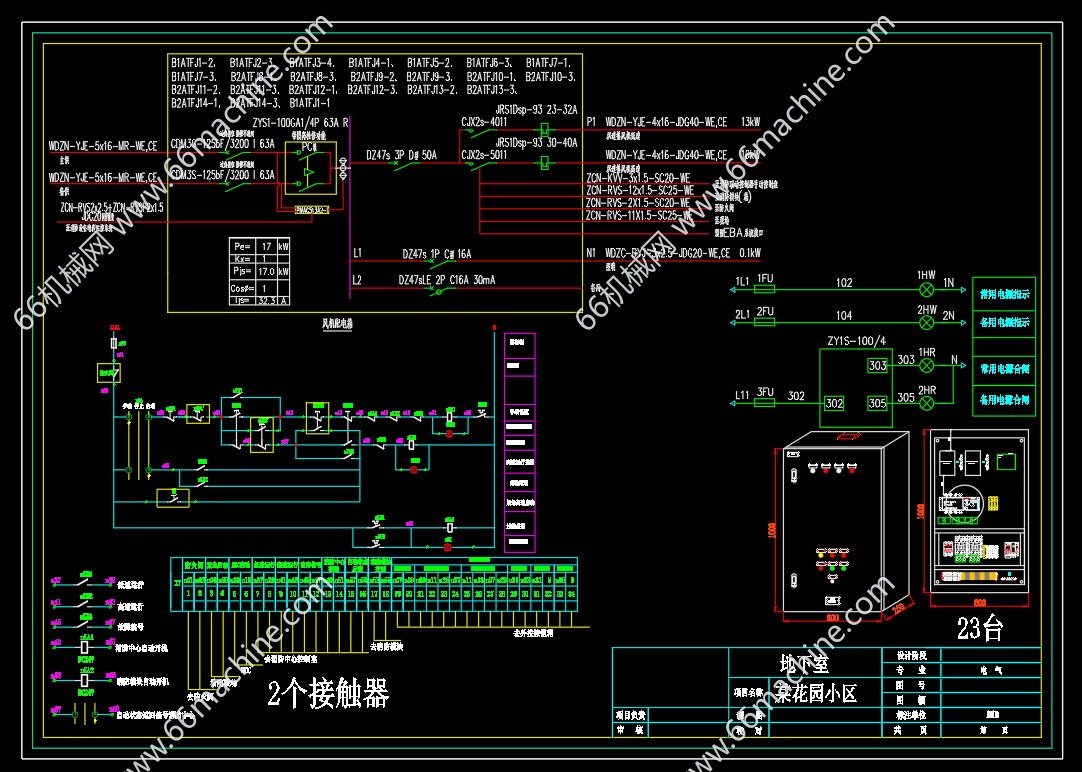

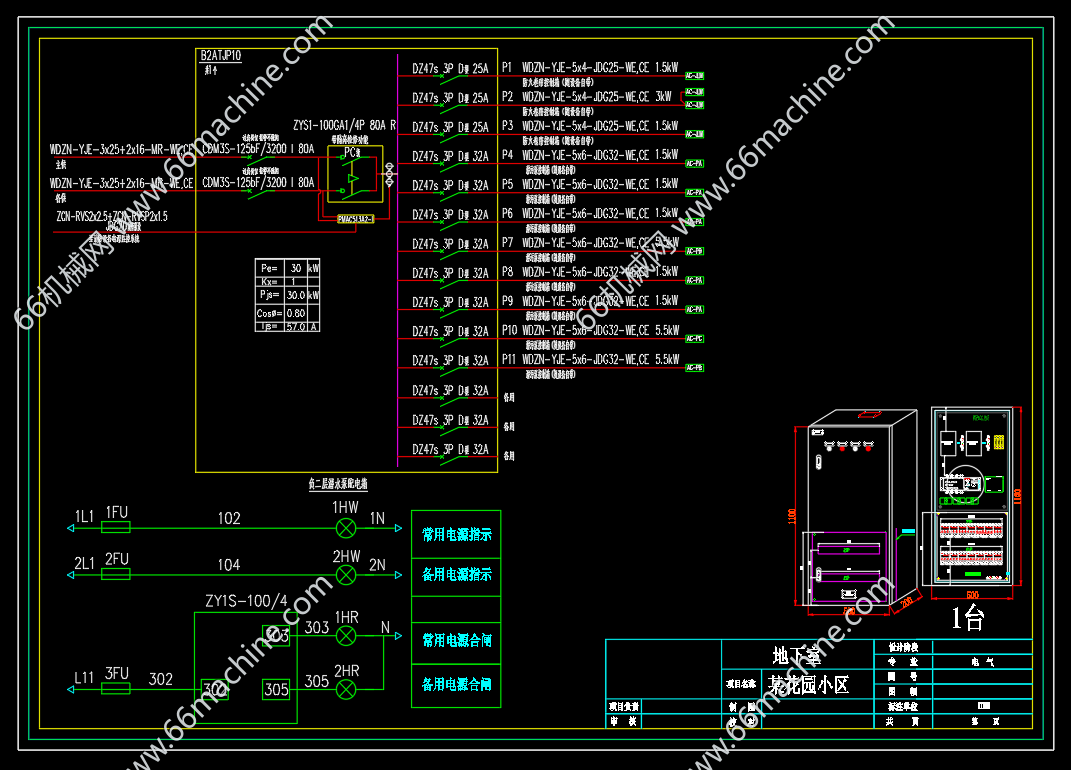

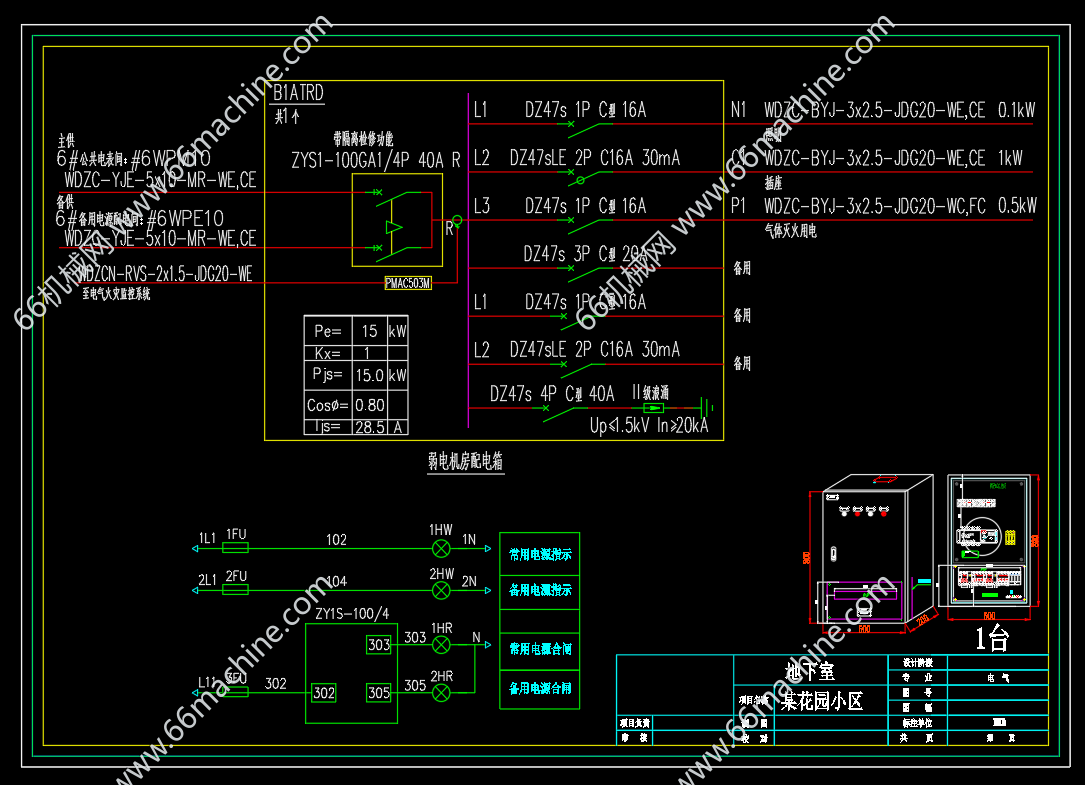

本套图纸根据客户的原图纸，按对应的开关品牌排布，设计出配电箱箱体图，供钣金厂生产箱子用。图纸包含多用户电表箱、户外箱、动力柜、基业箱、风机控制箱、双电源箱、水泵控制箱、T接箱等等。原理图包括星三角启动原理图、单速风机控制原理图、双速风机控制原理图、水泵控制原理图等。欢迎参考！
