XYQ精密对位移动平台（预压IC平台）3D+工程图
发布时间：2026-09-28
-
-
-
-
-
-
-
-
-
图纸描述

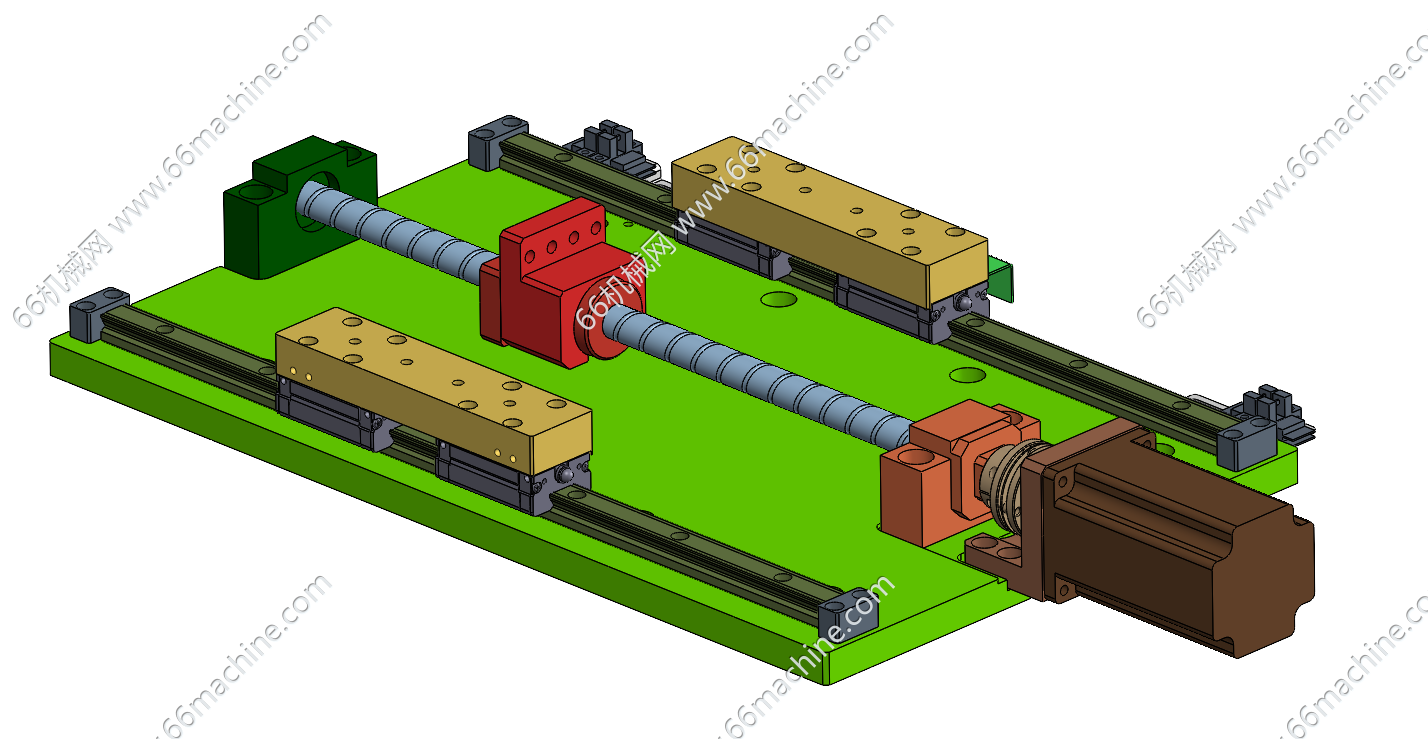

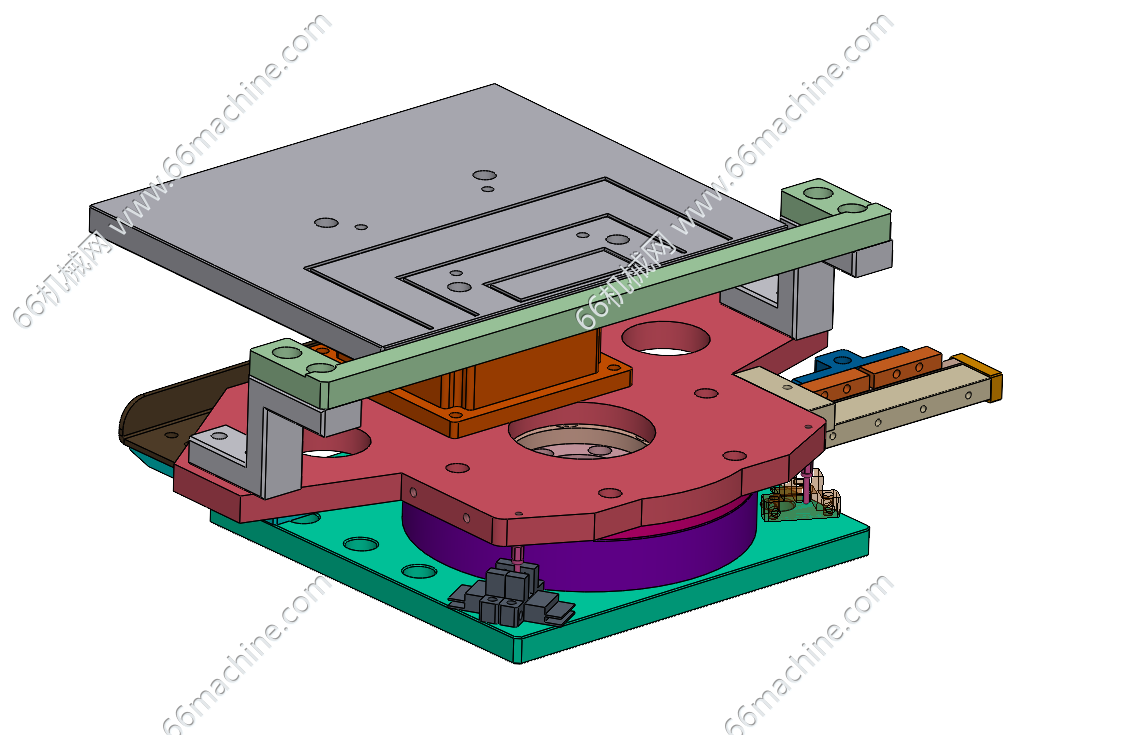

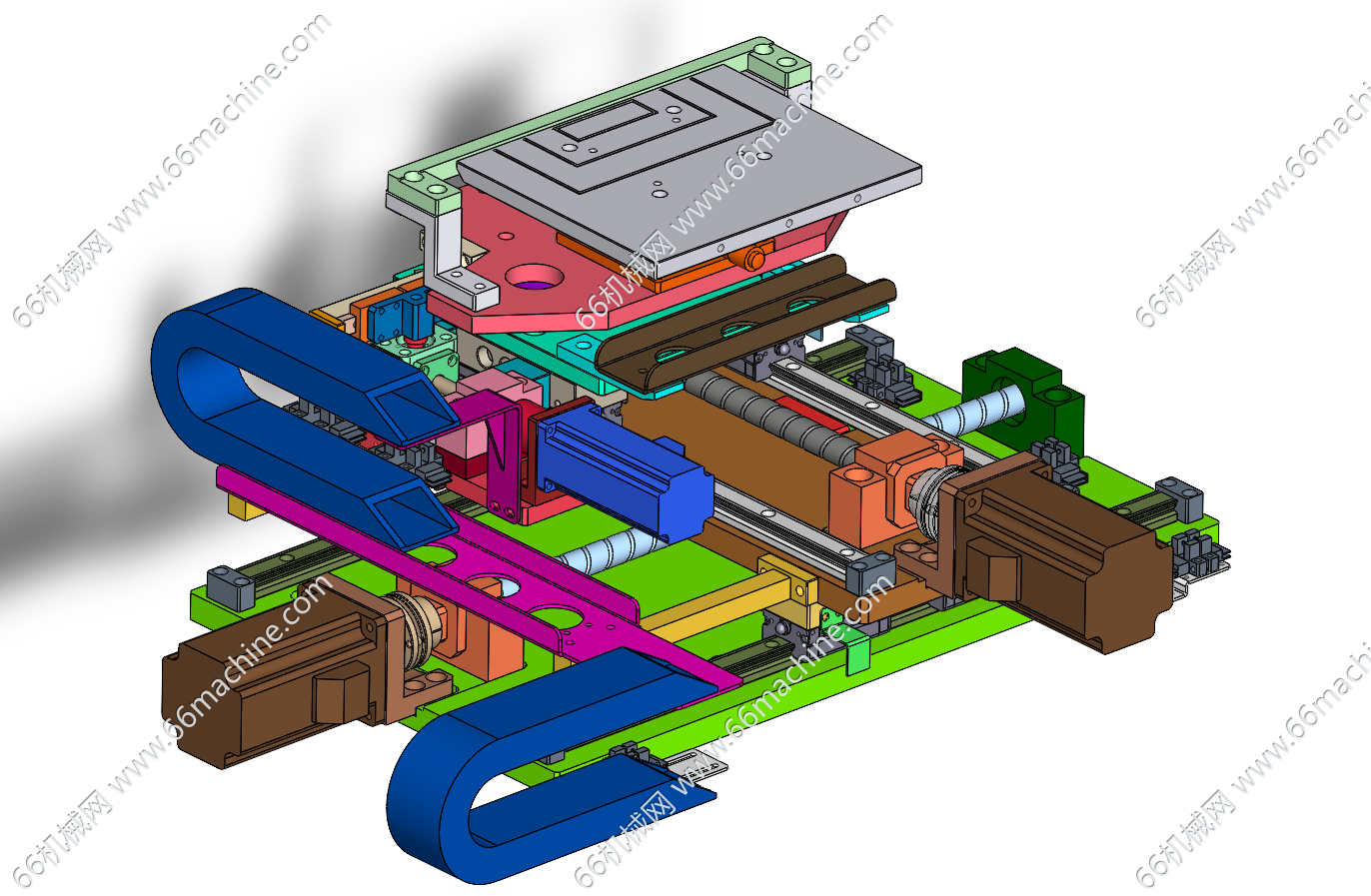

这是一款在3C行业绑定设备常用的一款XYQ精密对位移动平台（预压IC平台）：X轴平移+Y轴平移+Q轴（θ/R，水平面旋转），行业通用别名：UVW平台、XXY平台、XYR对位平台、视觉纠偏平台，是三轴并联精密移动平台，搭配CCD视觉系统完成全自动平面对位纠偏。
