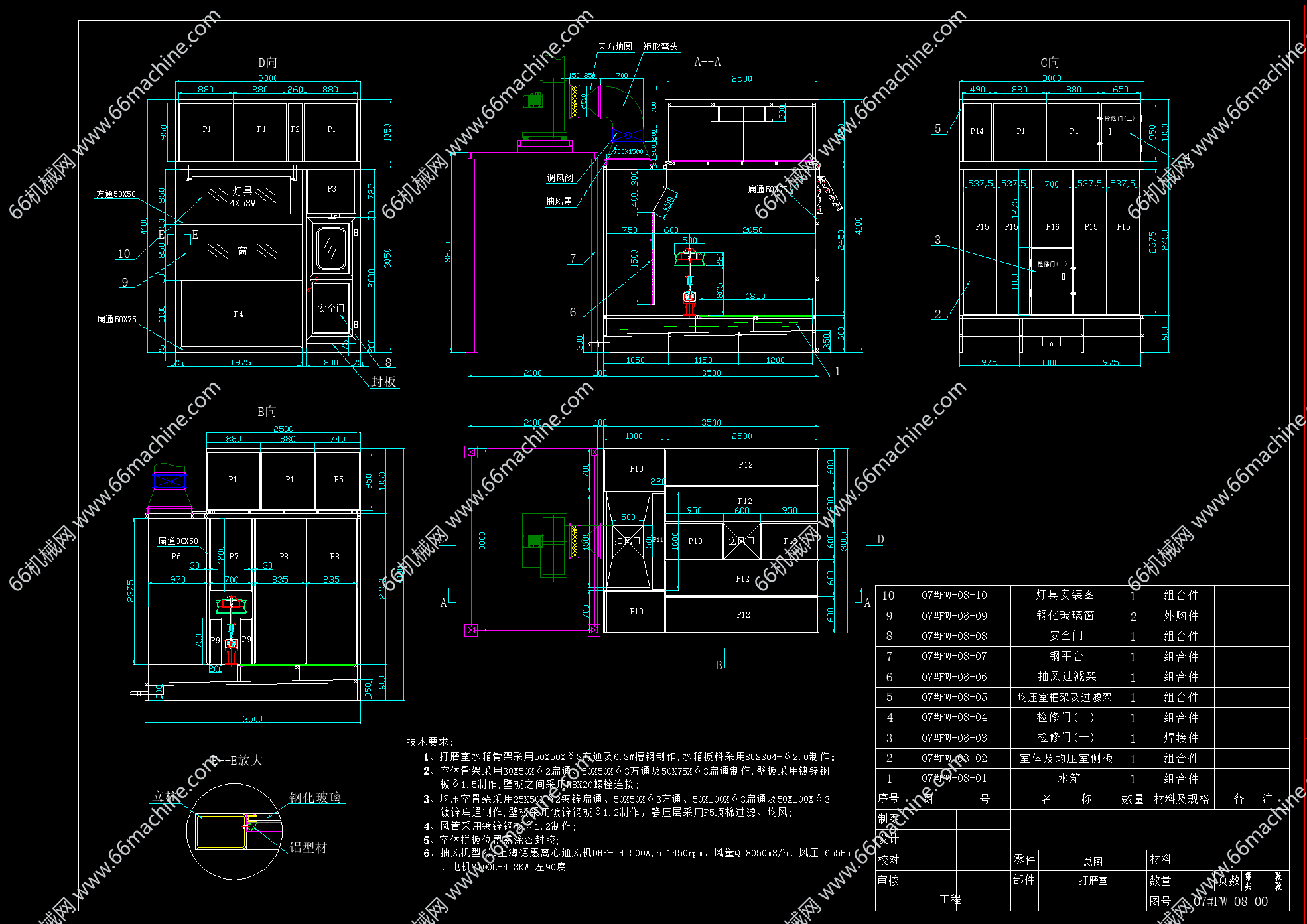

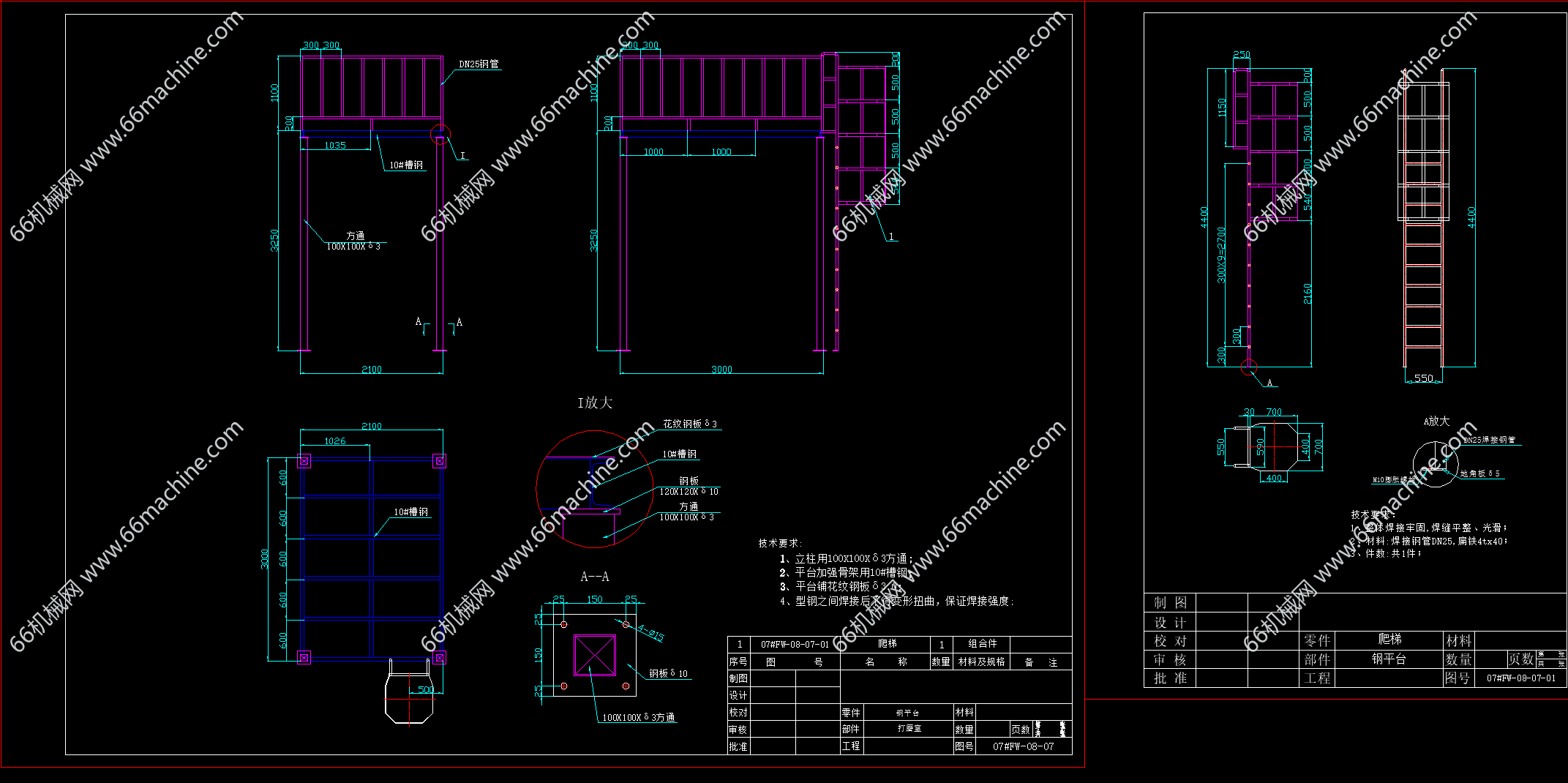

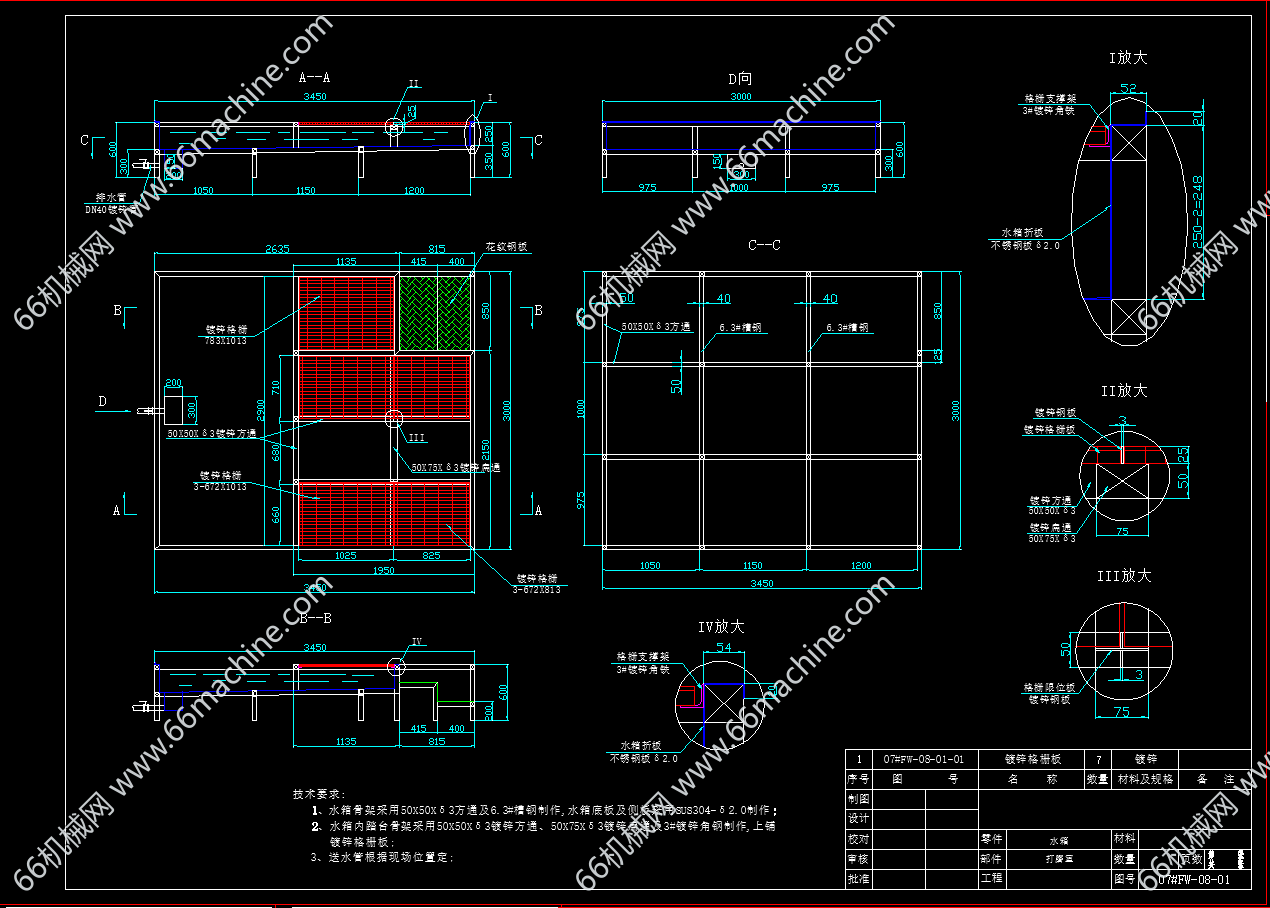

此附件图纸为轮毂打磨室详细设计图纸，在喷涂烘干后，需要对轮毂表面进行检测打磨，打磨室水箱骨架采用50X50Xδ3方通及6.3#槽钢制作,水箱板料采用SUS304-δ2.0制作，室体骨架采用30X50Xδ2扁通、50X50Xδ3方通及50X75Xδ3扁通制作,壁板采用镀锌钢 板δ1.5制作,壁板之间采用M8X20螺栓连接;风管采用镀锌钢板δ1.2制作；室体拼板位置需涂密封胶；抽风机型号:上海德惠离心通风机DHF-TH 500A,n=1450rpm、风量Q=8050m3/h、风压=655Pa 、电机Y100L-4 3KW 左90度;
图纸ID: 315092070396203501
图纸格式：dwg
图纸版本：AutoCAD2013
文件大小：571.57KB
所需积分：100机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
