气缸翻转取料机构

发布时间：2025-10-28
图纸描述

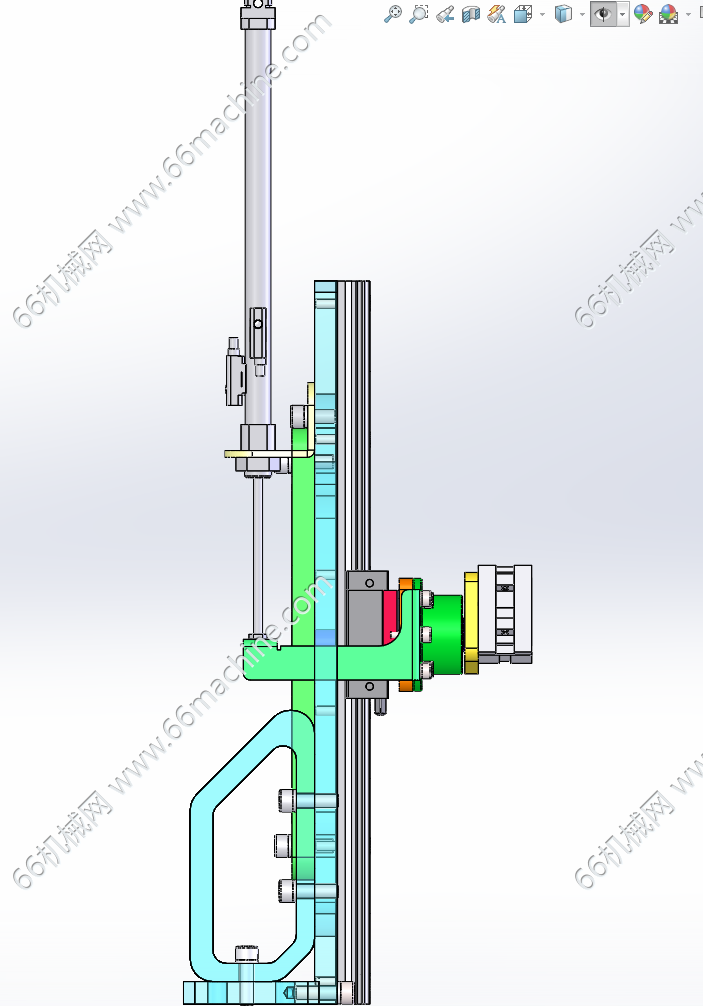

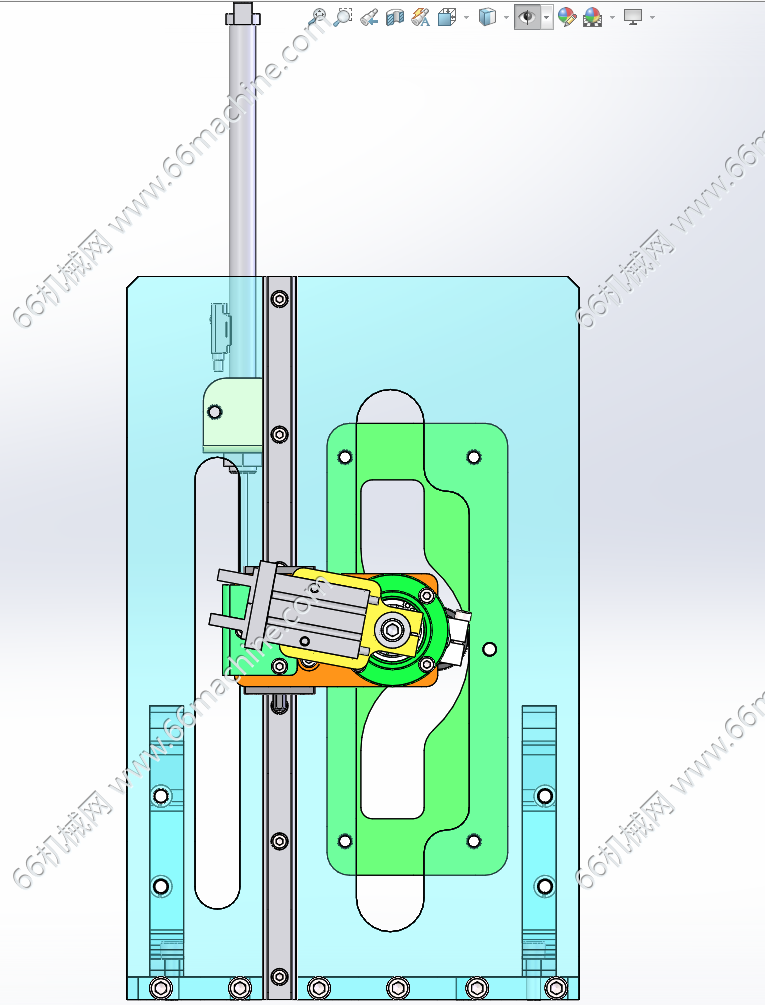

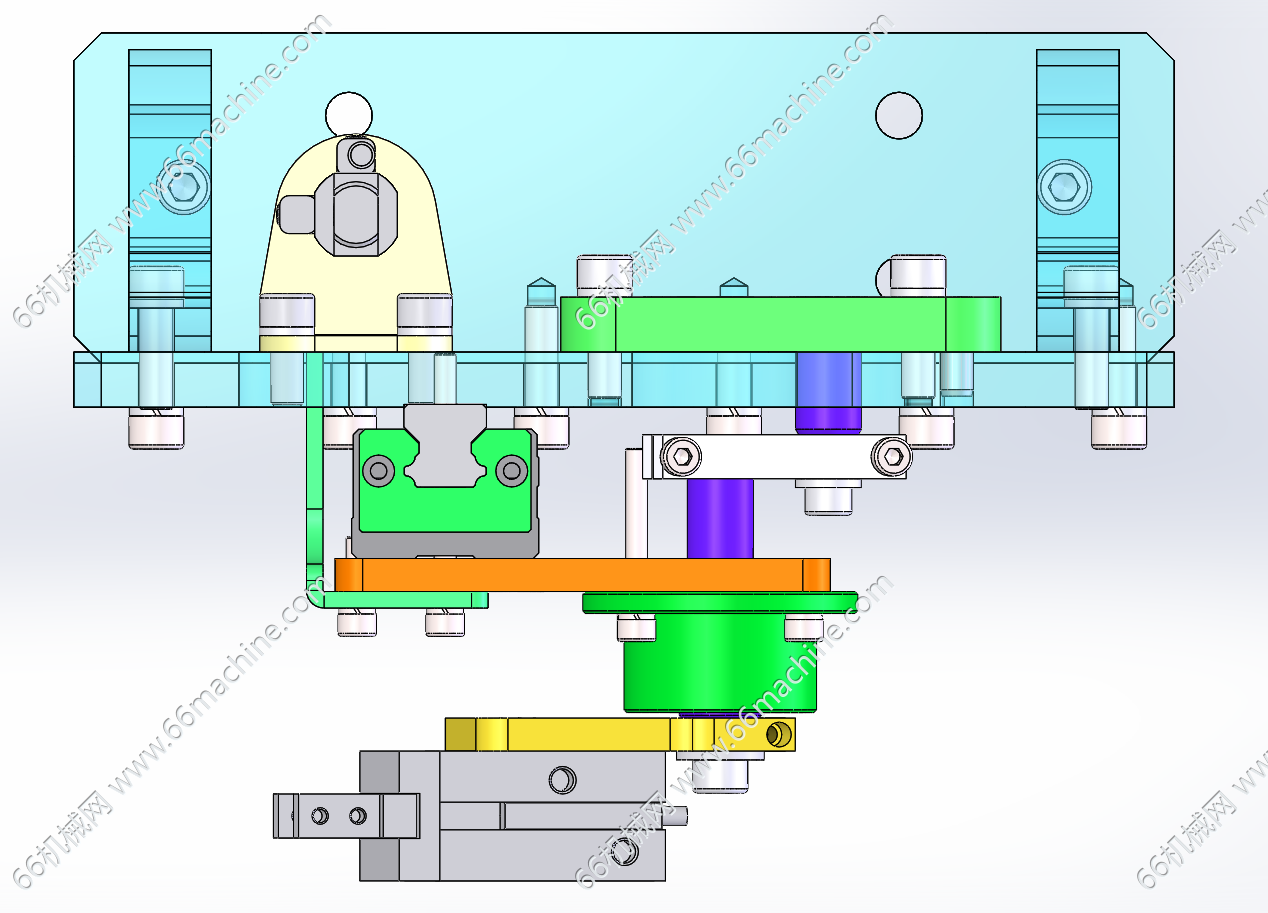

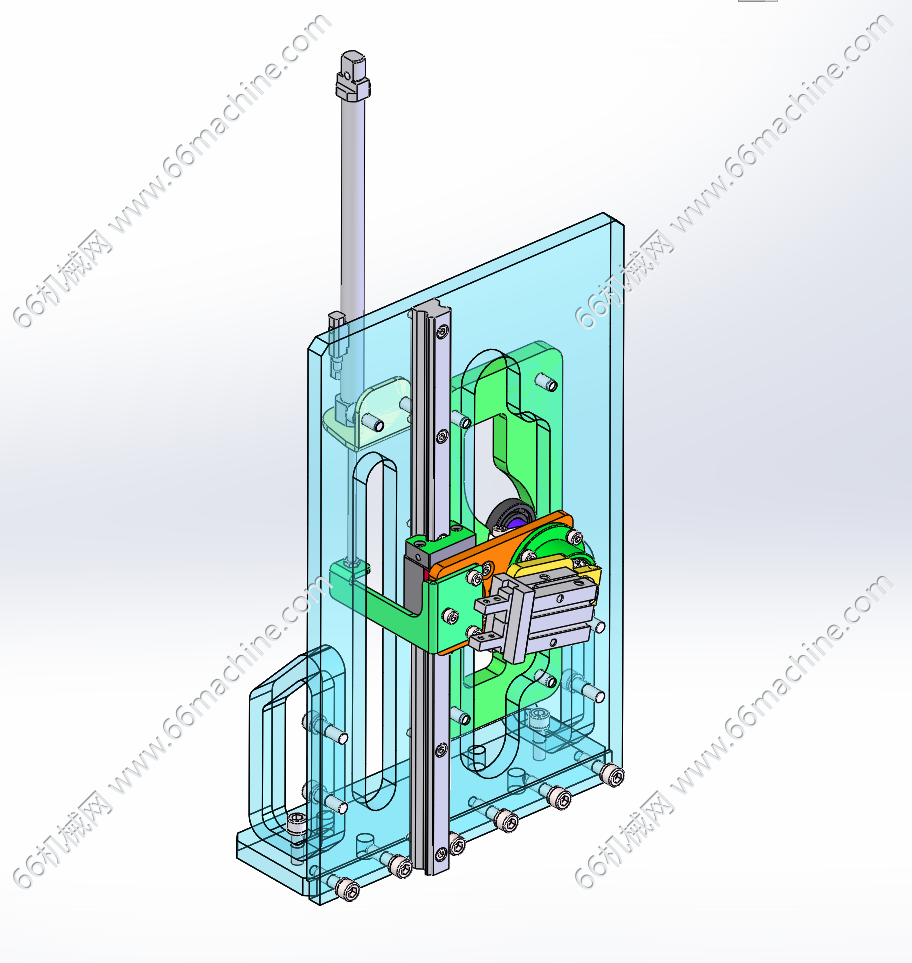

本模型为气缸翻转取料机构，采用凸轮槽配合连杆机构动作，完成翻转，抓取。动力方式采用气缸驱动滑块动作，取料采用气动夹爪，机构简单，安装方便，欢迎下载参考！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 166 份
    图纸参数

    图纸ID: 315092070392009384

    图纸格式：SLDASM、SLDPRT、gif

    图纸版本：Solidworks2021

    文件大小：7.79MB

    所需积分：35机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
