某企业喷雾泵吸管插管机3D+CAD
发布时间：2026-06-02
-
-
-
-
-
-
-
-
-
图纸描述

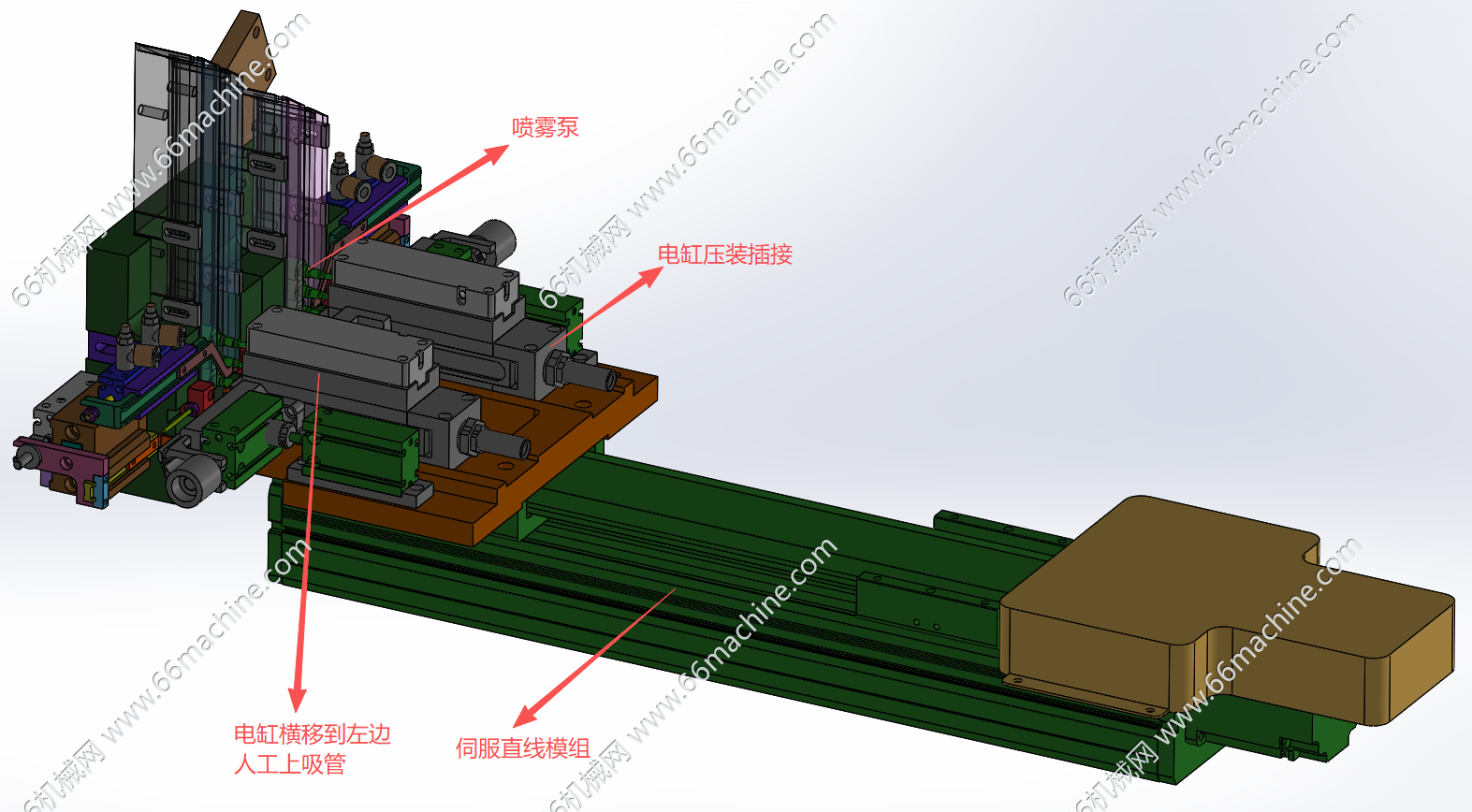

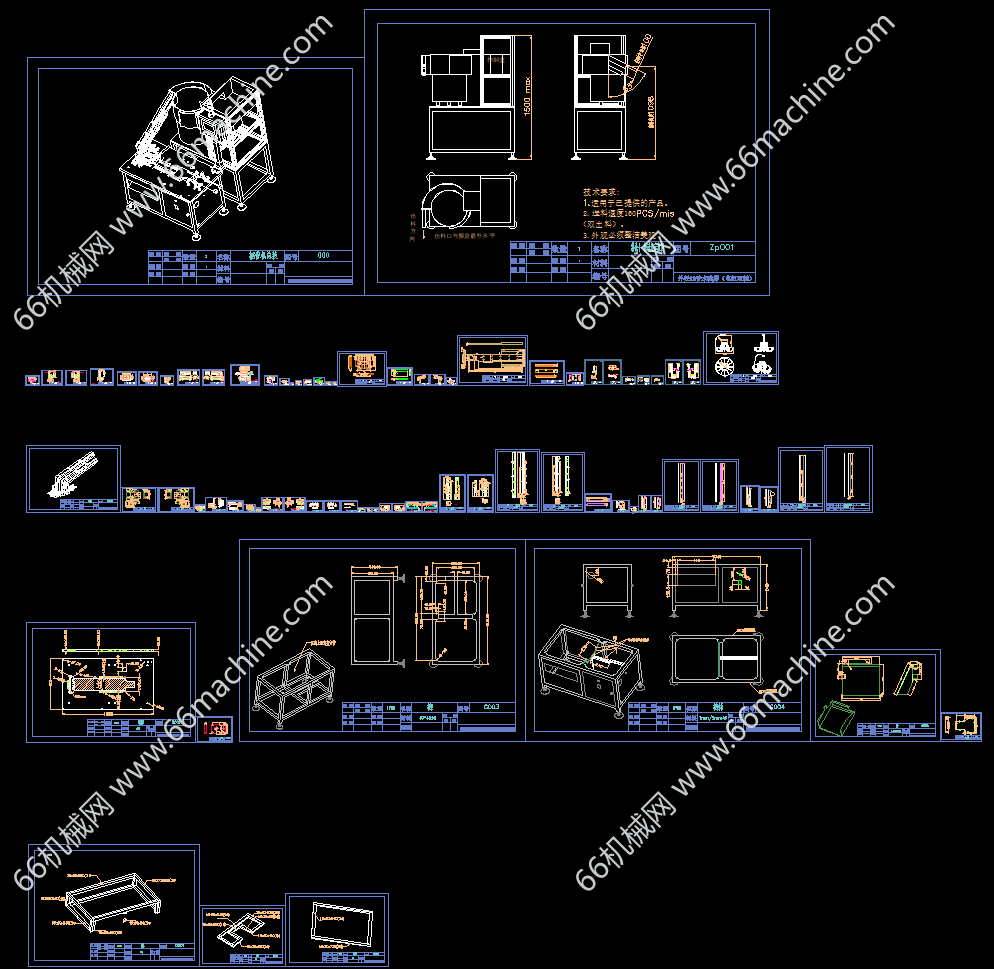

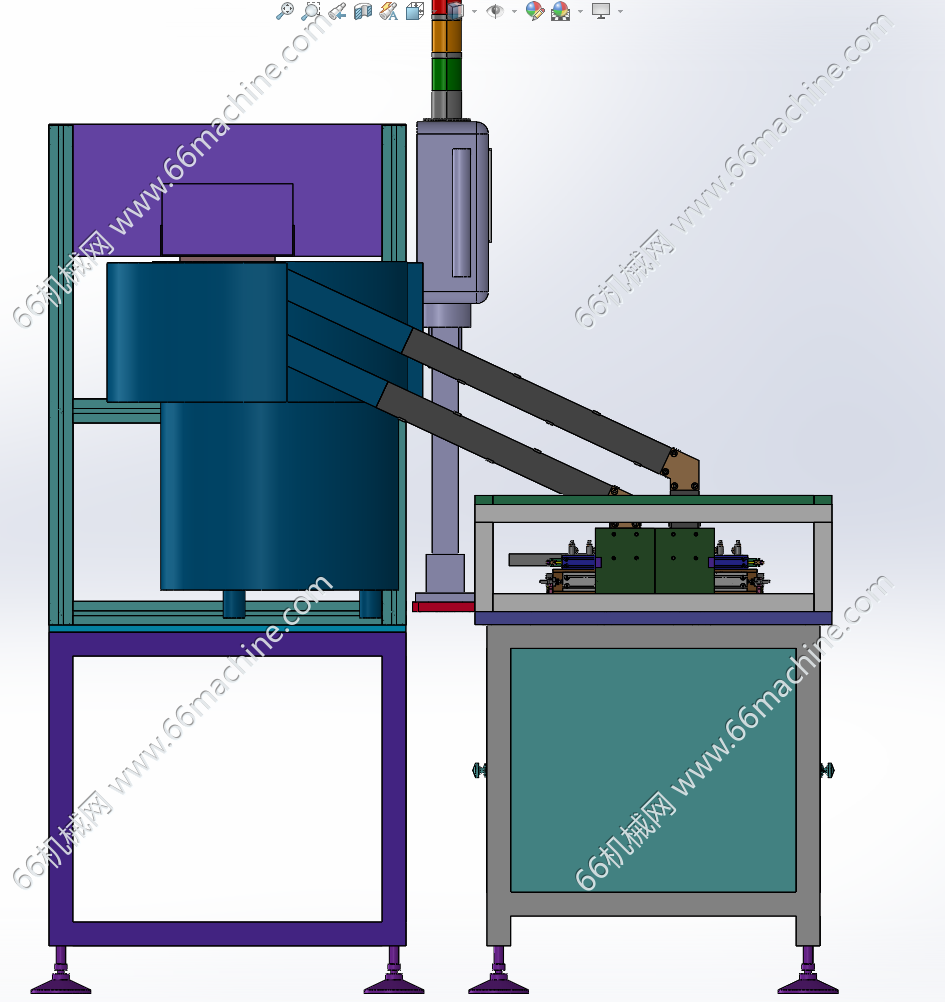

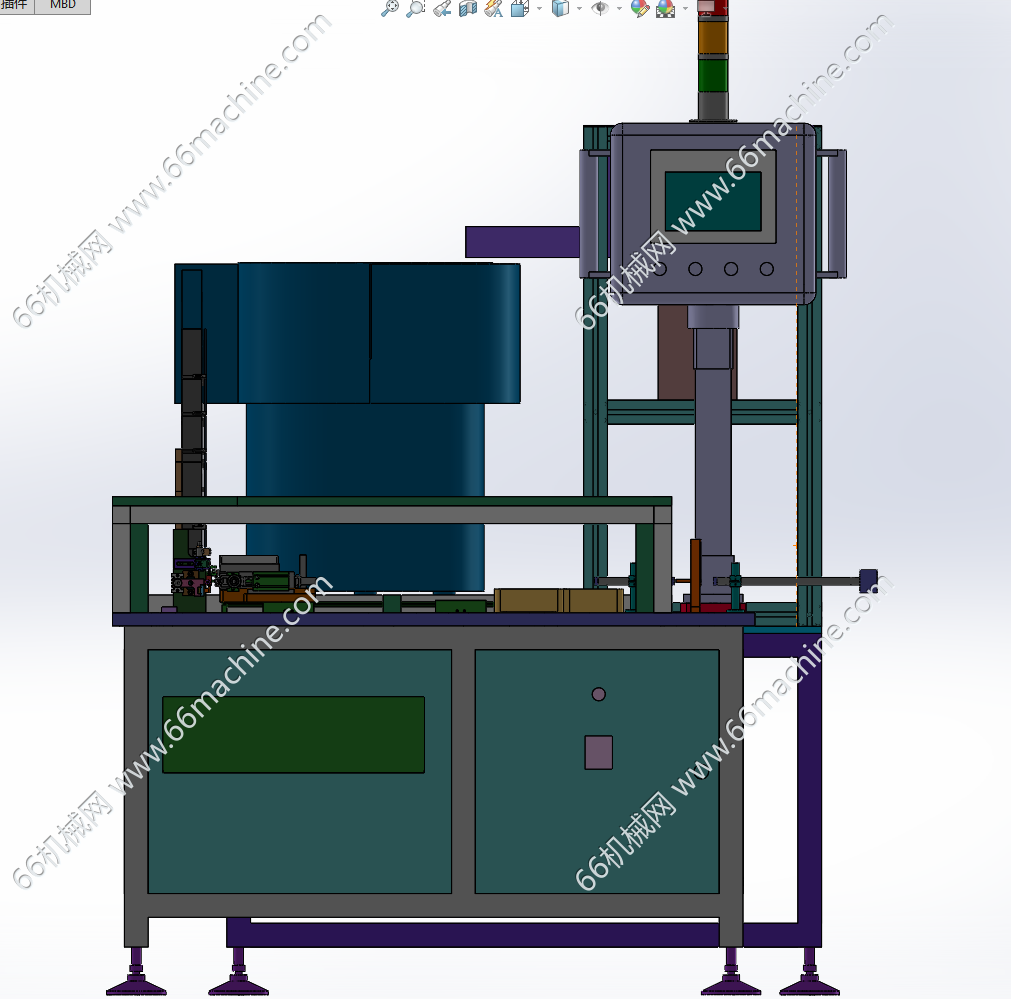

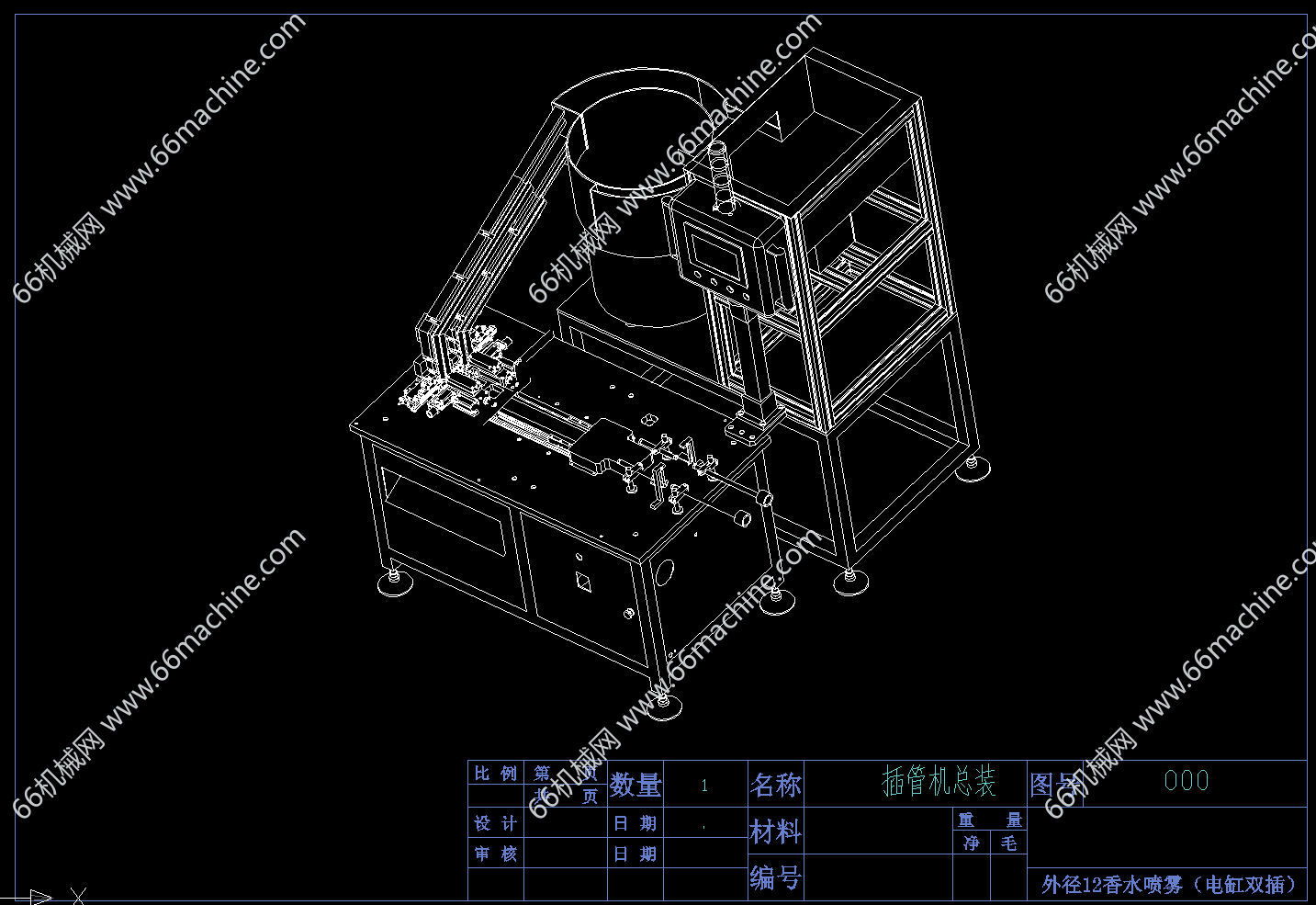

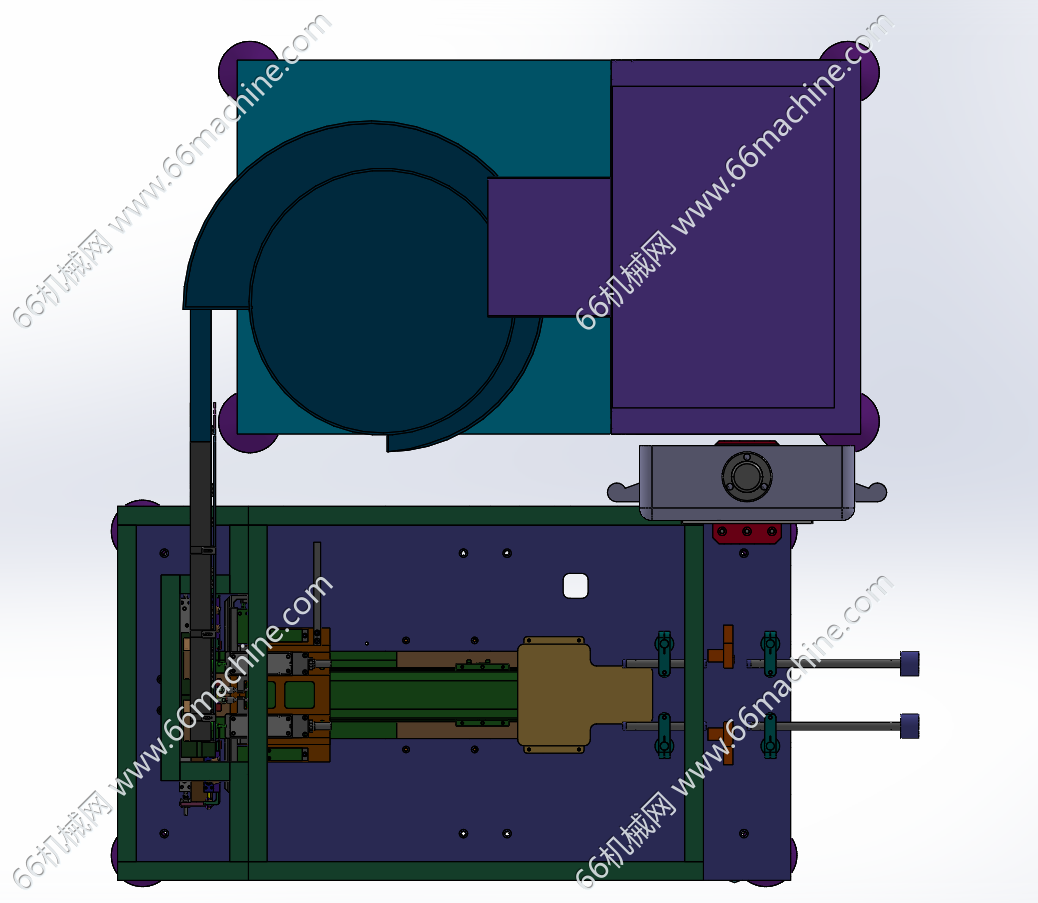

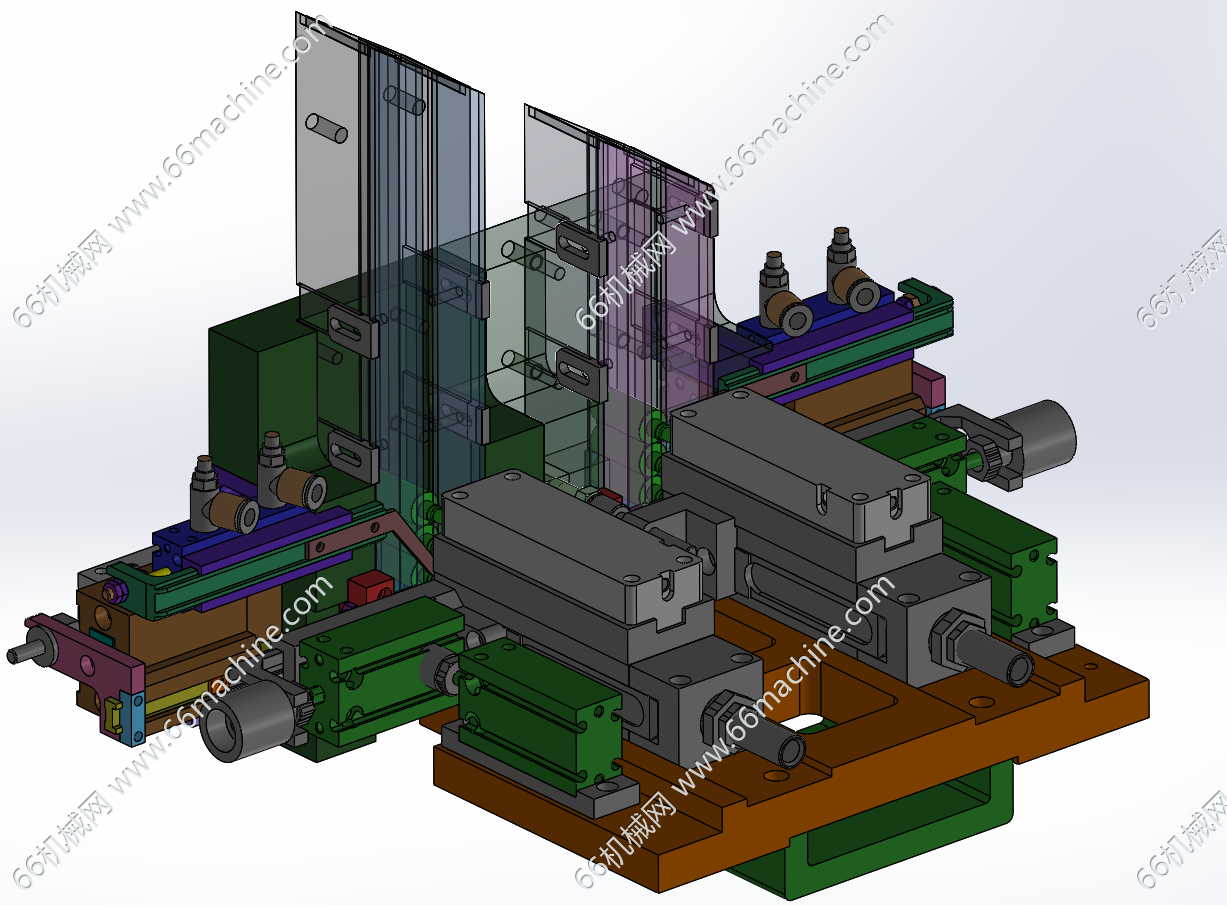

本设备为某企业喷雾泵吸管插管机，香水喷雾采用振动盘供料，然后顺着双流道到达预设位进行定位，人工将吸管上料至电缸定位头，接着依靠电缸完成泵体与吸管的压装插接，依靠机械定位保证插接深度一致性，稳定适配多规格吸管与泵体换型生产。本资料包含3D（x-t通用格式）、二维CAD及BOM表，仅供大家参考！
