基于曲柄连杆传动的双层同步摆动送料机构（分流线）+工程图
发布时间：2026-07-31
-
-
-
-
-
-
-
图纸描述

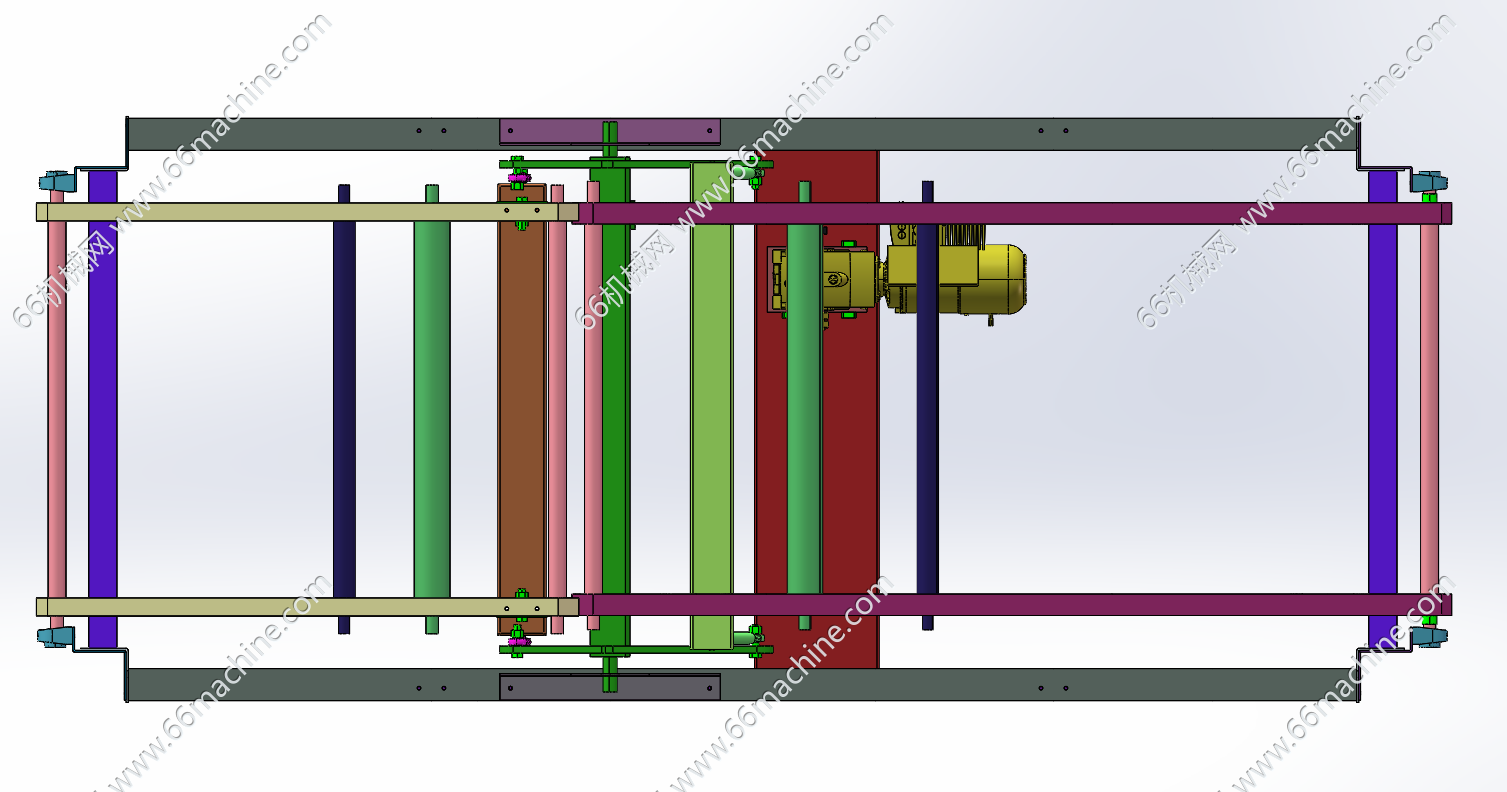

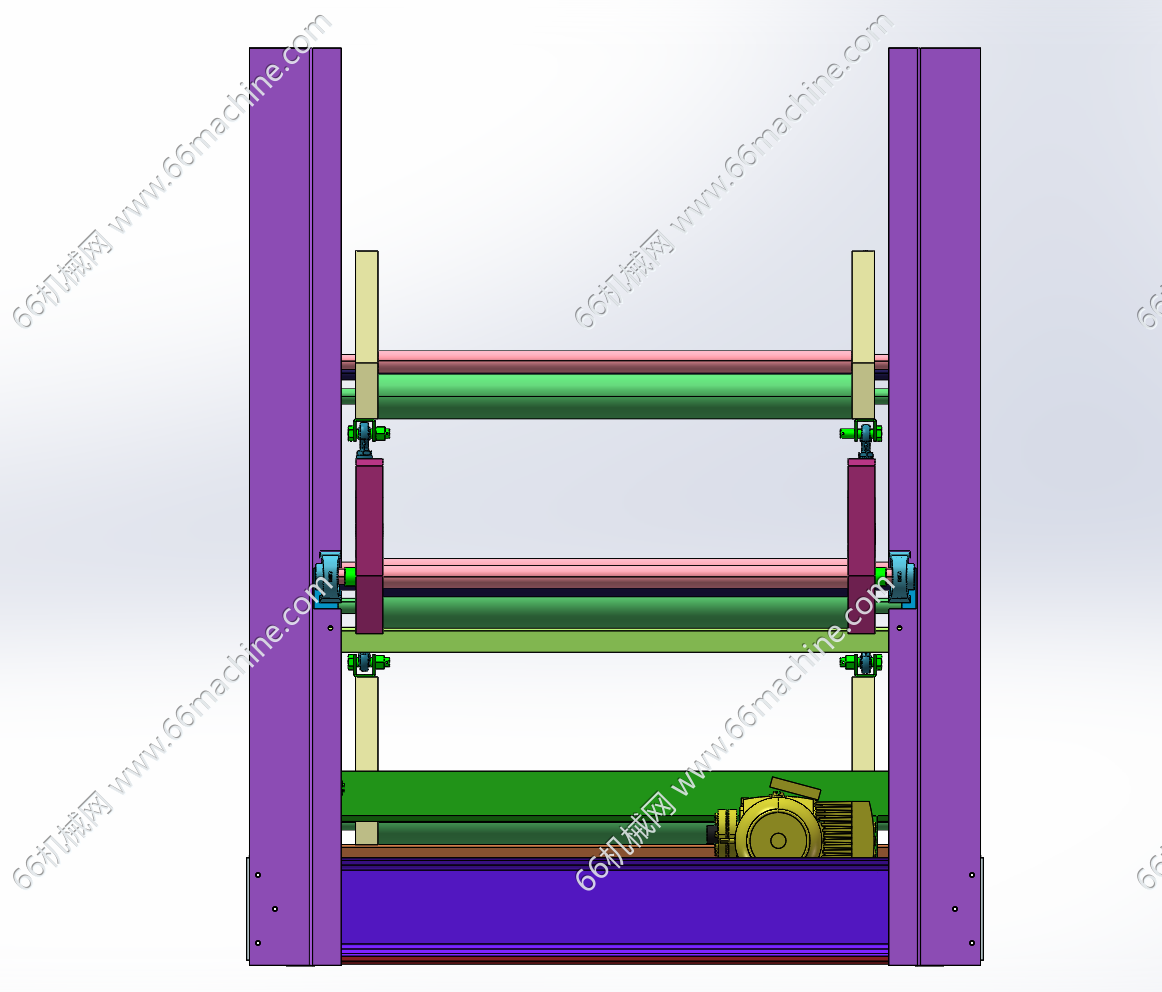

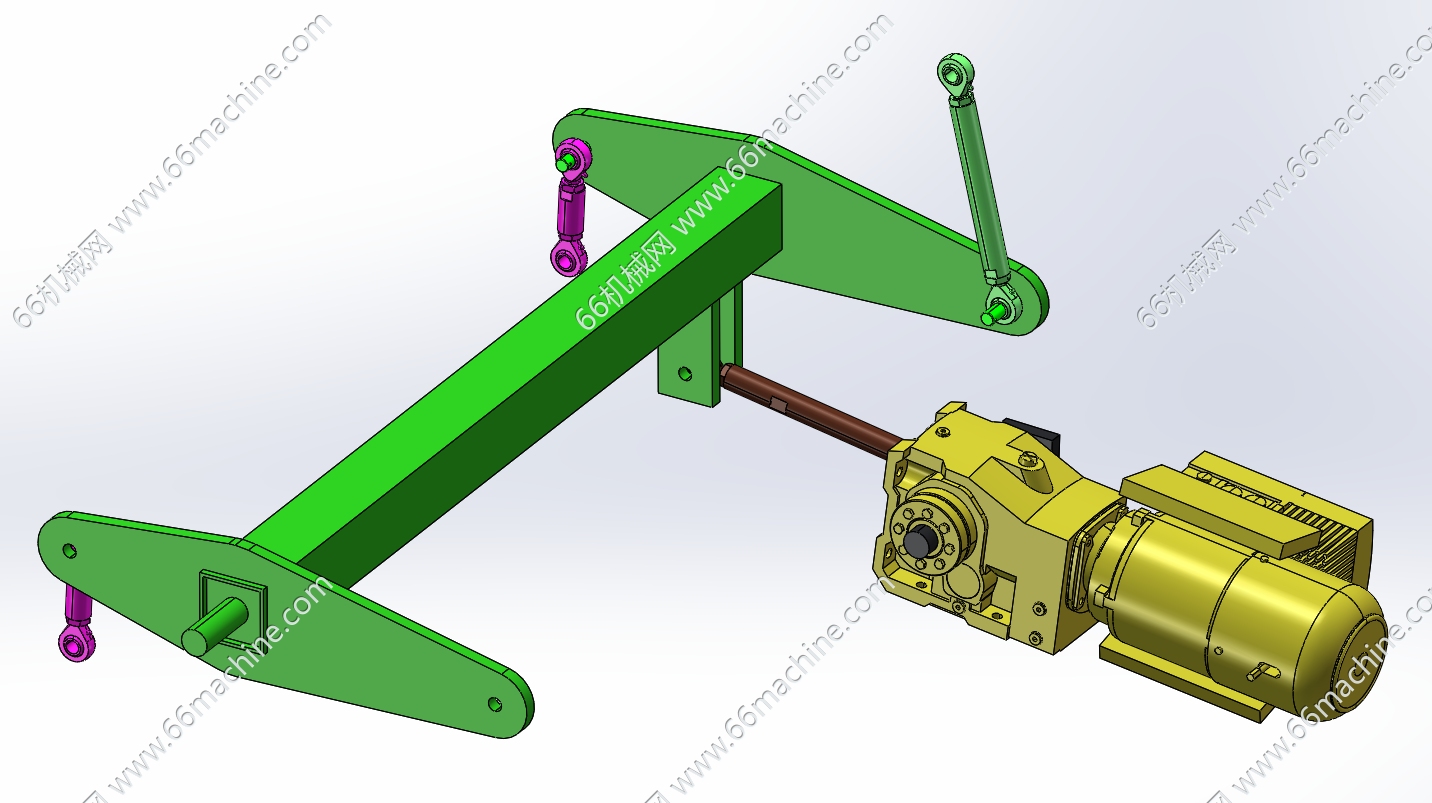

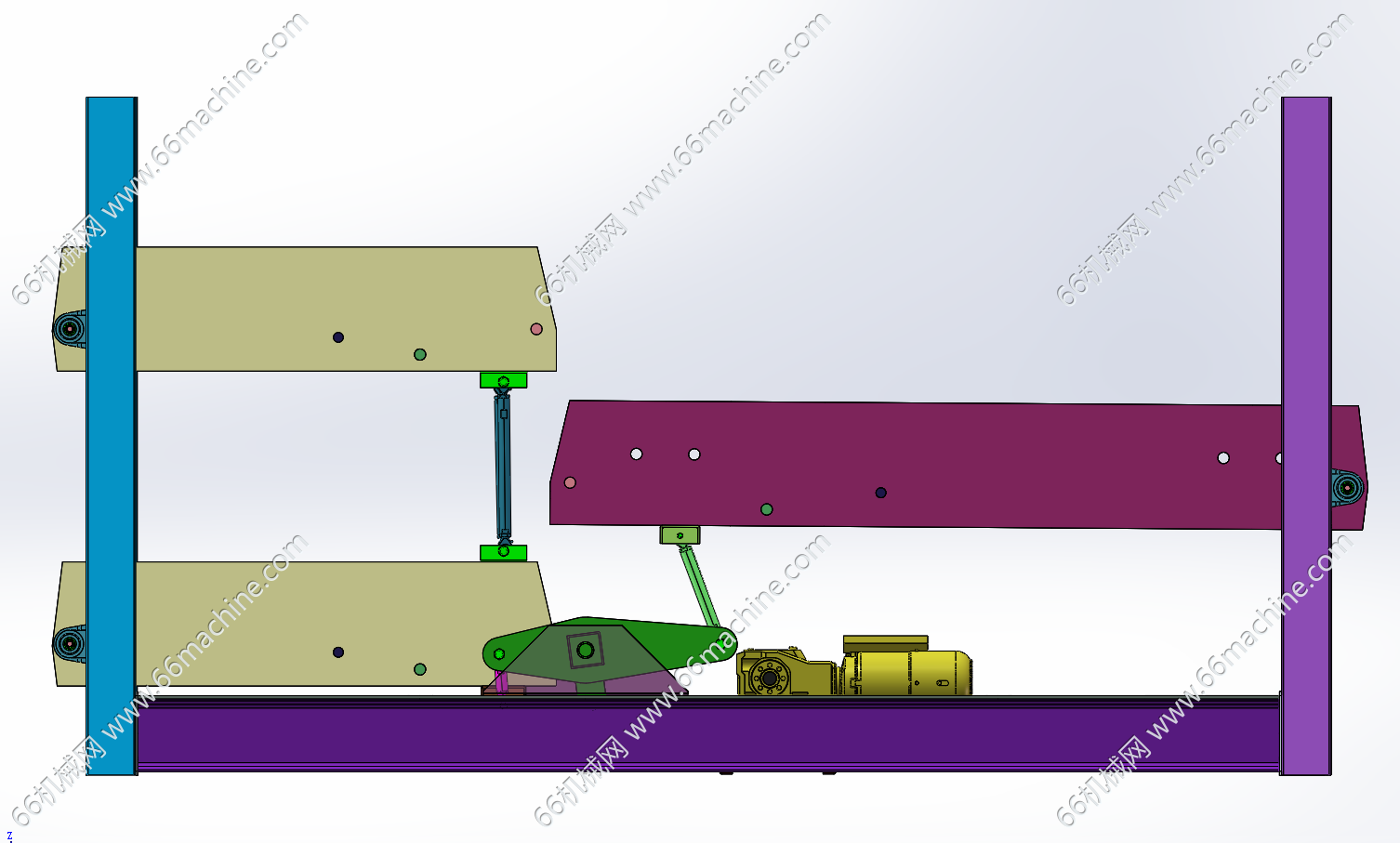

该模型为基于曲柄连杆传动的双层同步摆动送料机构（分流线），钢制框架承载整体结构，电机经曲柄连杆将旋转运动转为往复运动，驱动输入端摆板摆动，并依靠传动轴与连杆联动上层、下层输出摆板同步往复动作，可完成物料分层输送、间歇送料作业，依靠单动力实现多层动作同步，结构简洁易维保，适合自动化流水线分层上料、分拣场景，摆动行程由曲柄规格决定。
