某企业汽车链接器植入、注塑、折弯设备3D+工程图
发布时间：2026-05-28
-
-
-
-
-
-
-
-
-
-
-
-
图纸描述

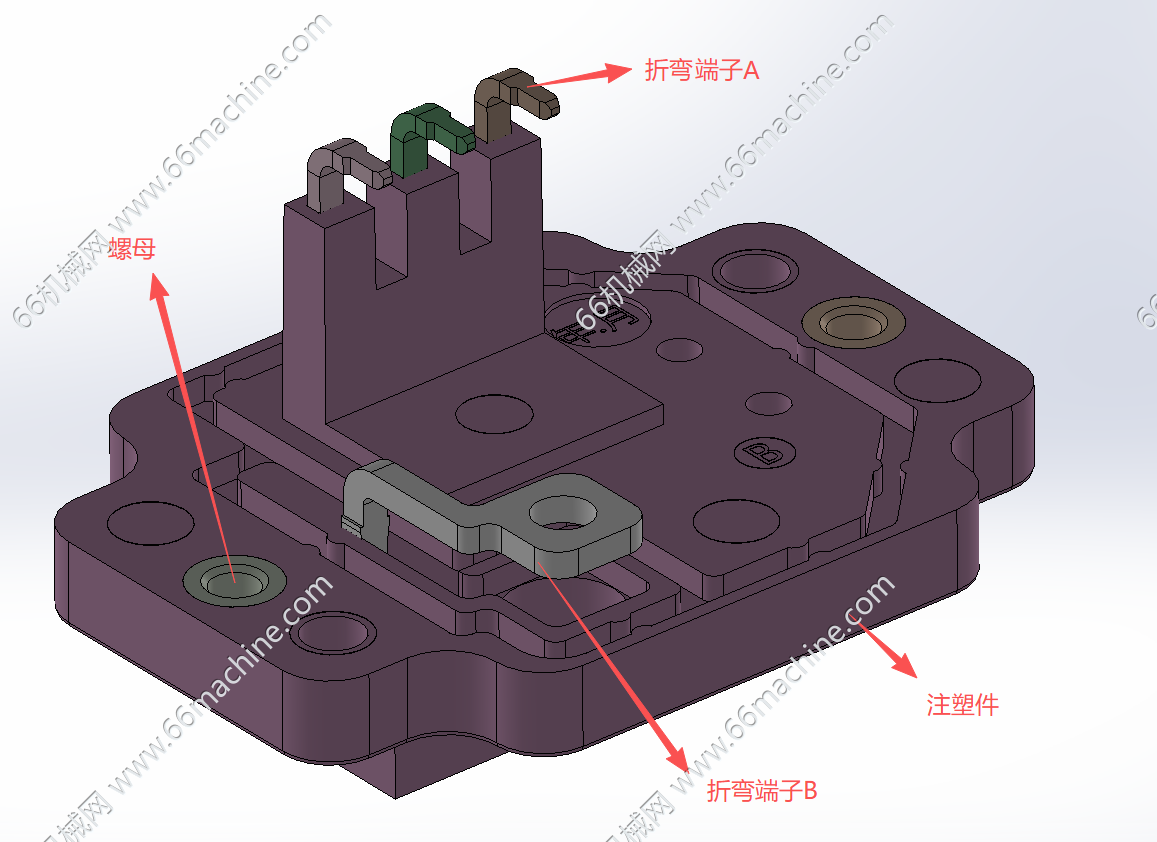

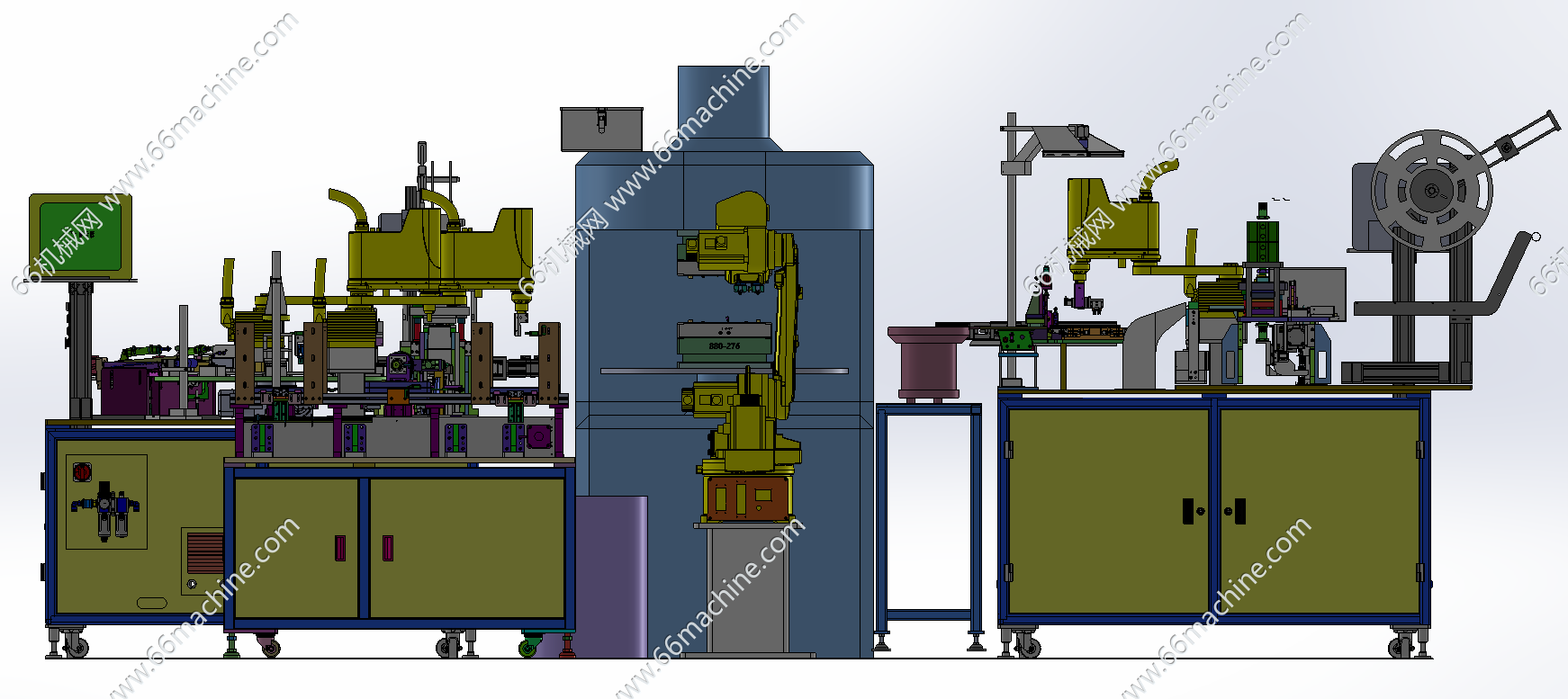

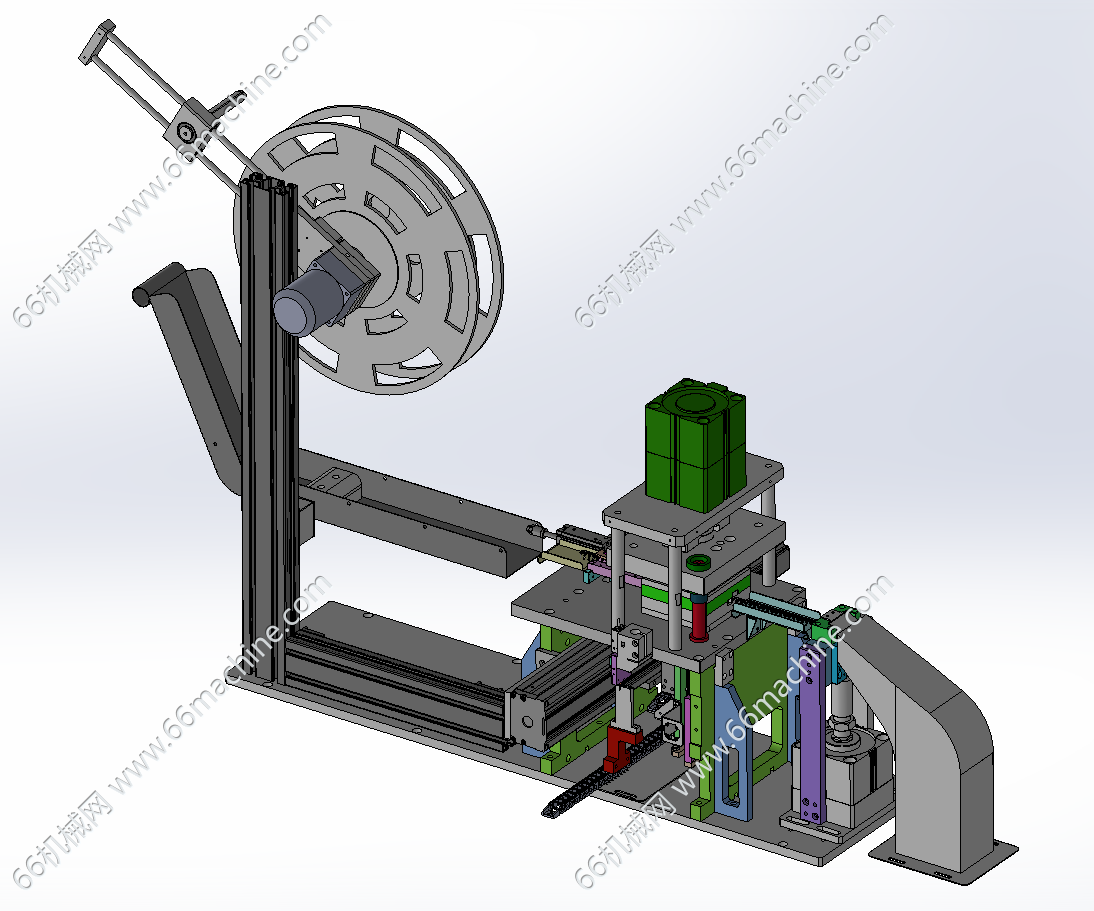

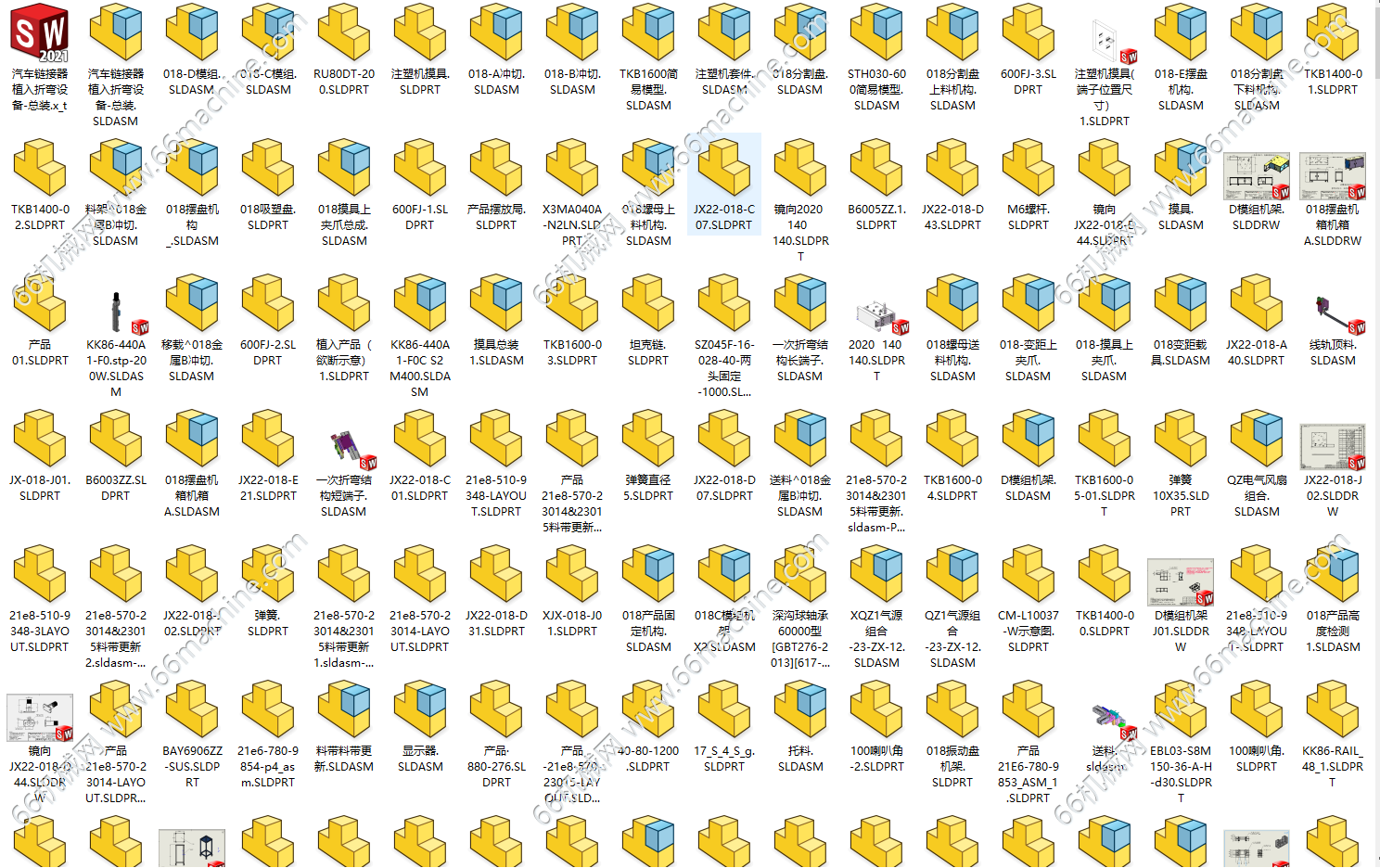

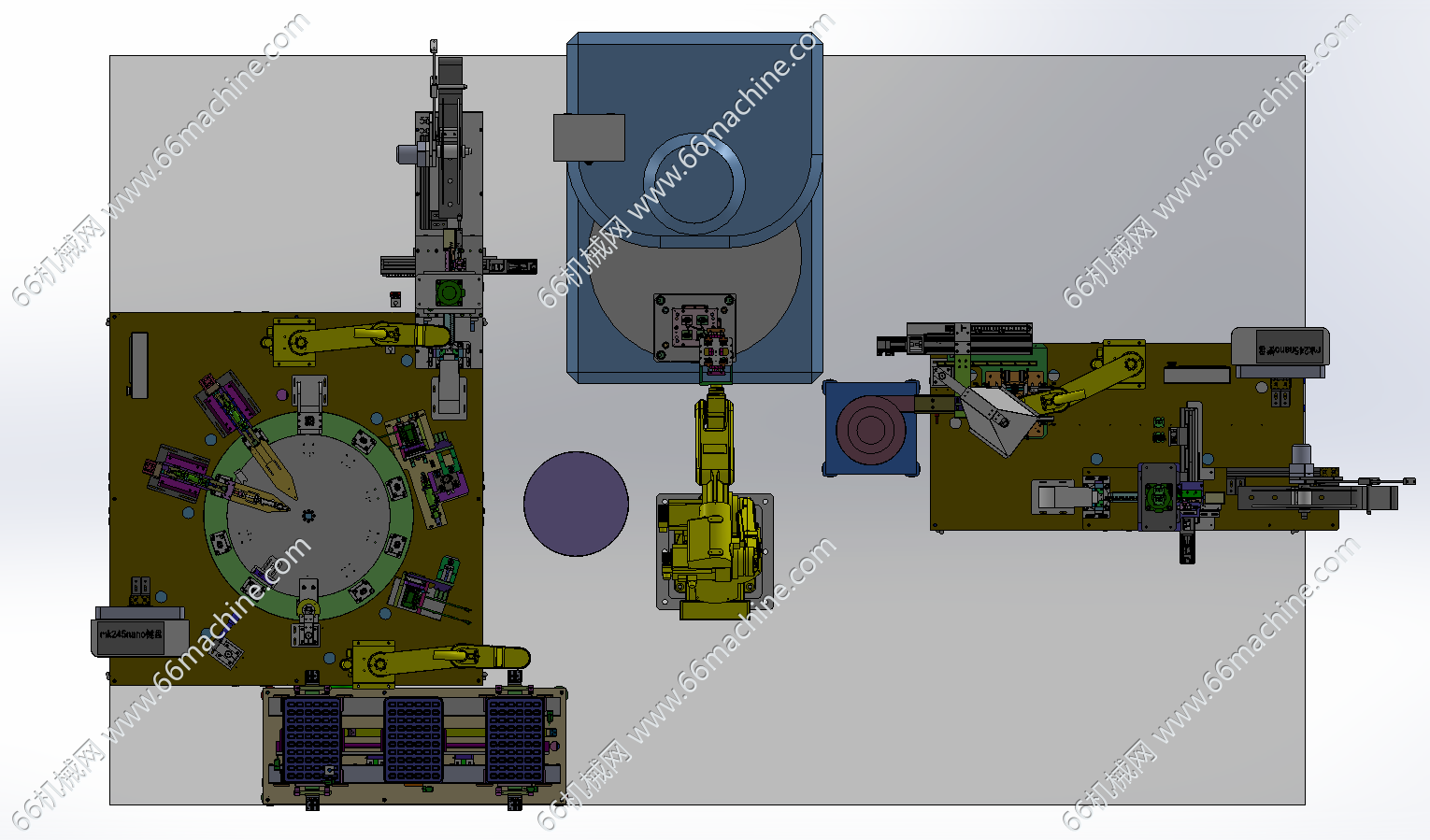

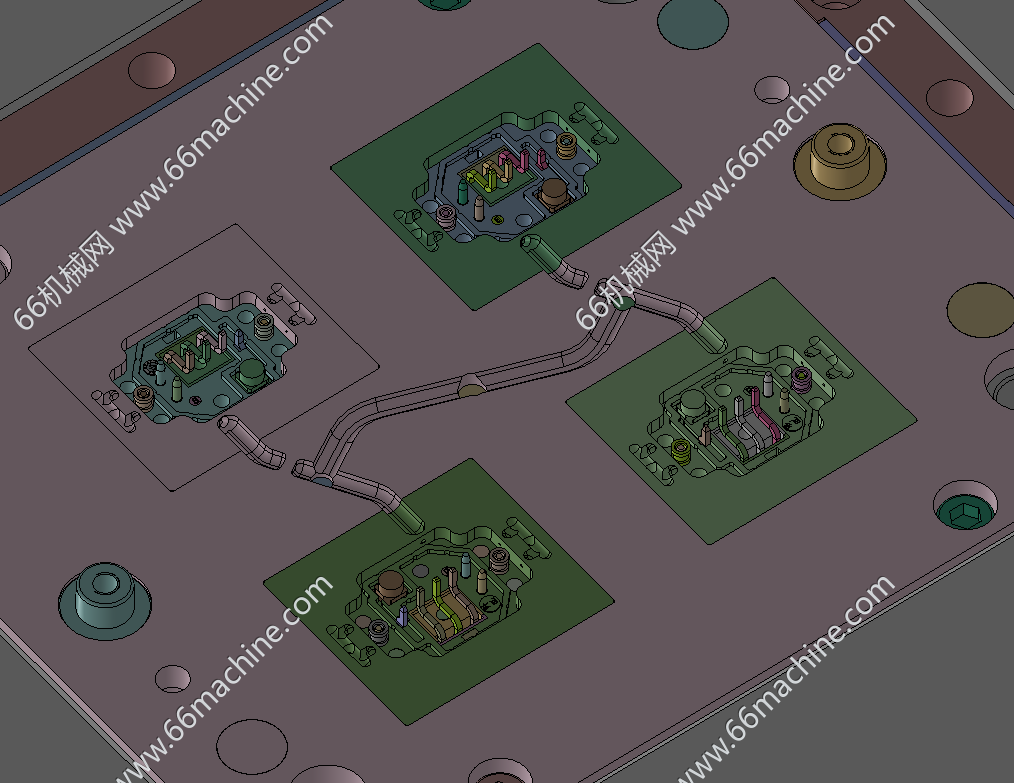

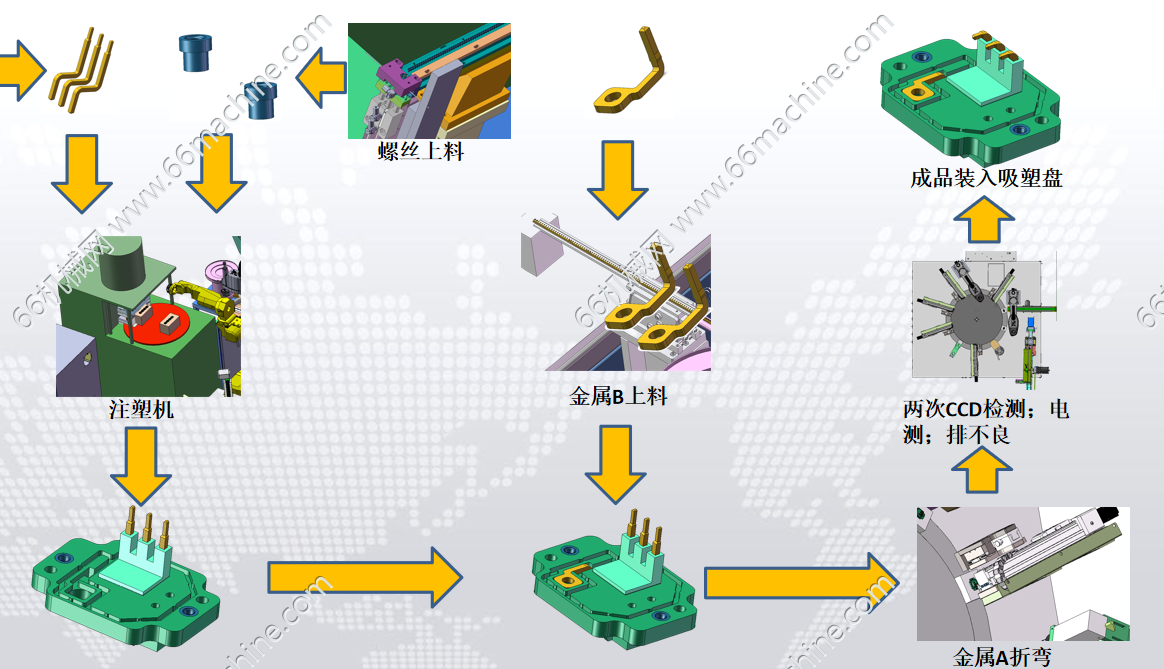

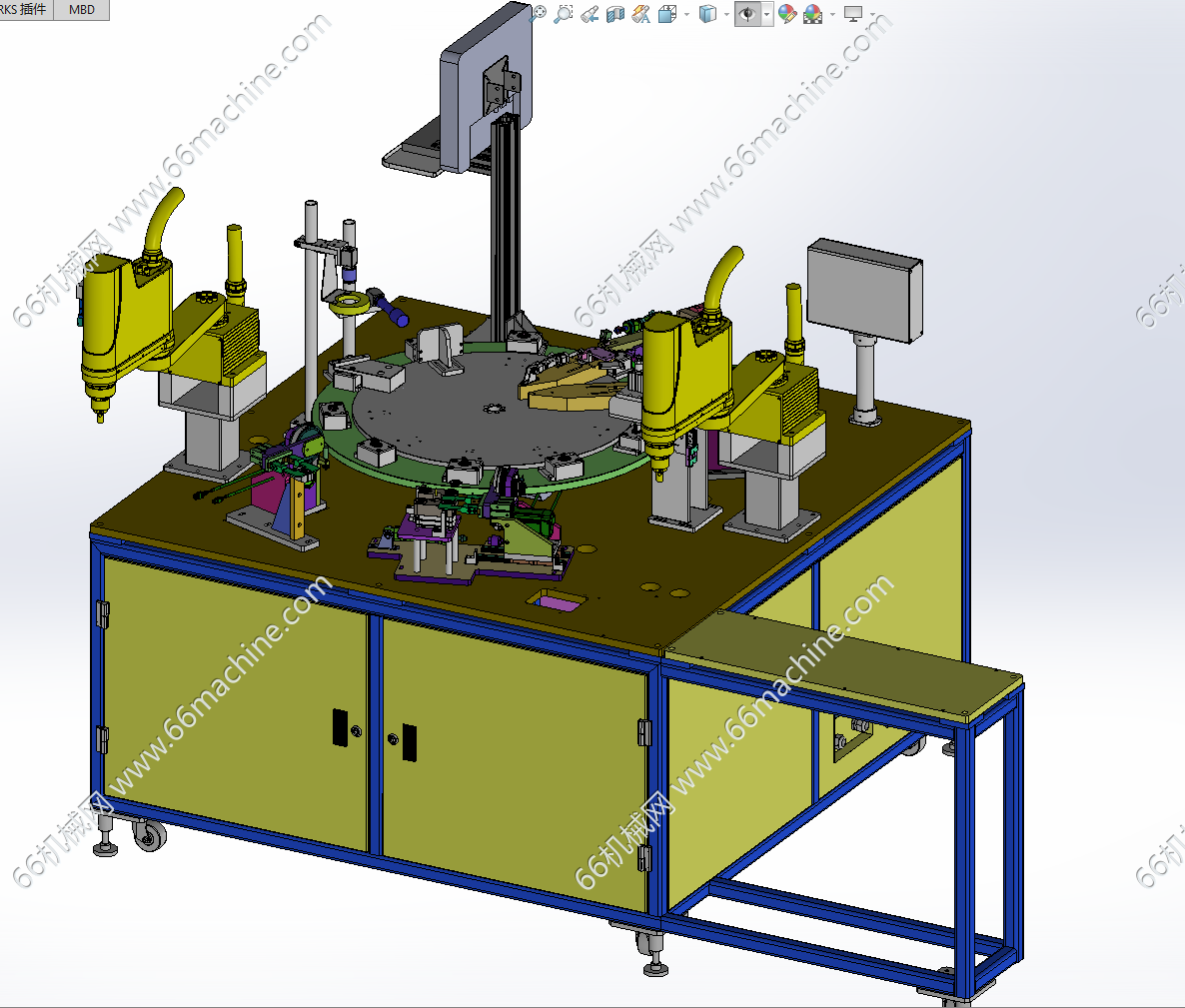

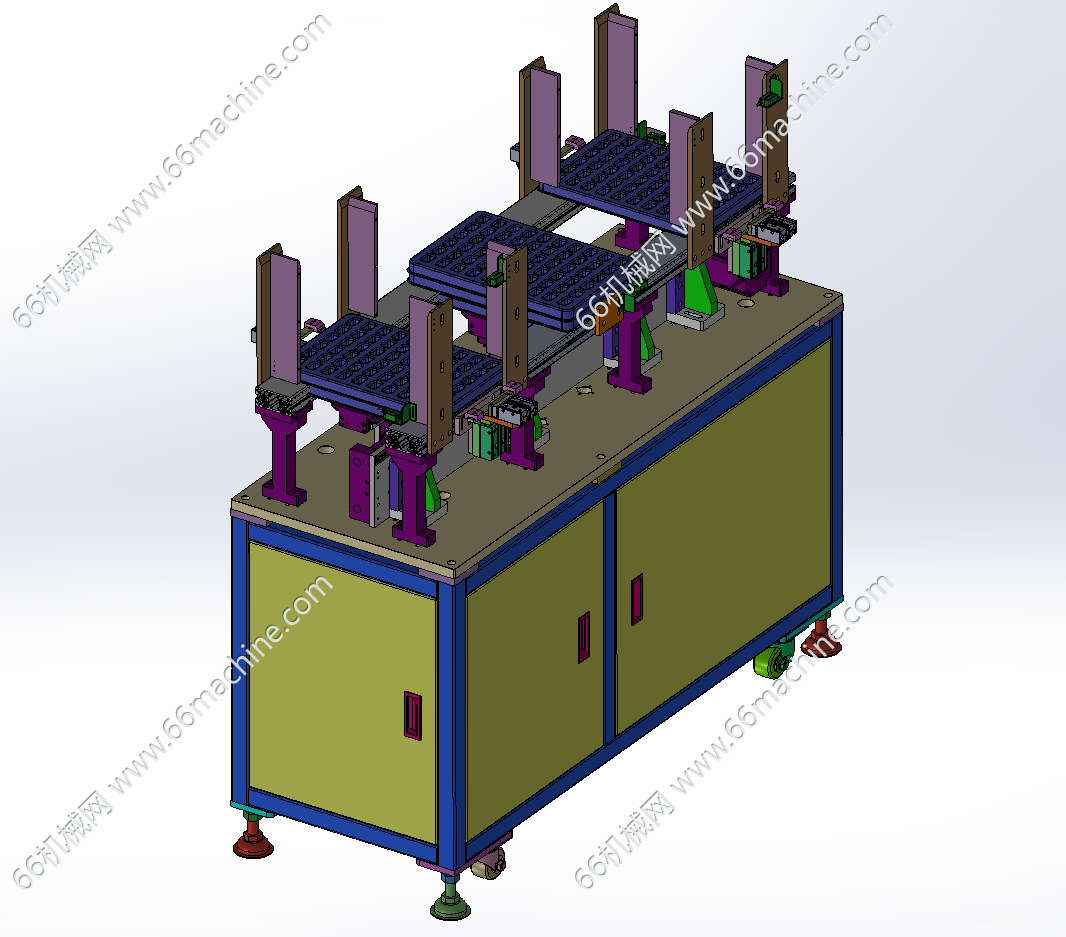

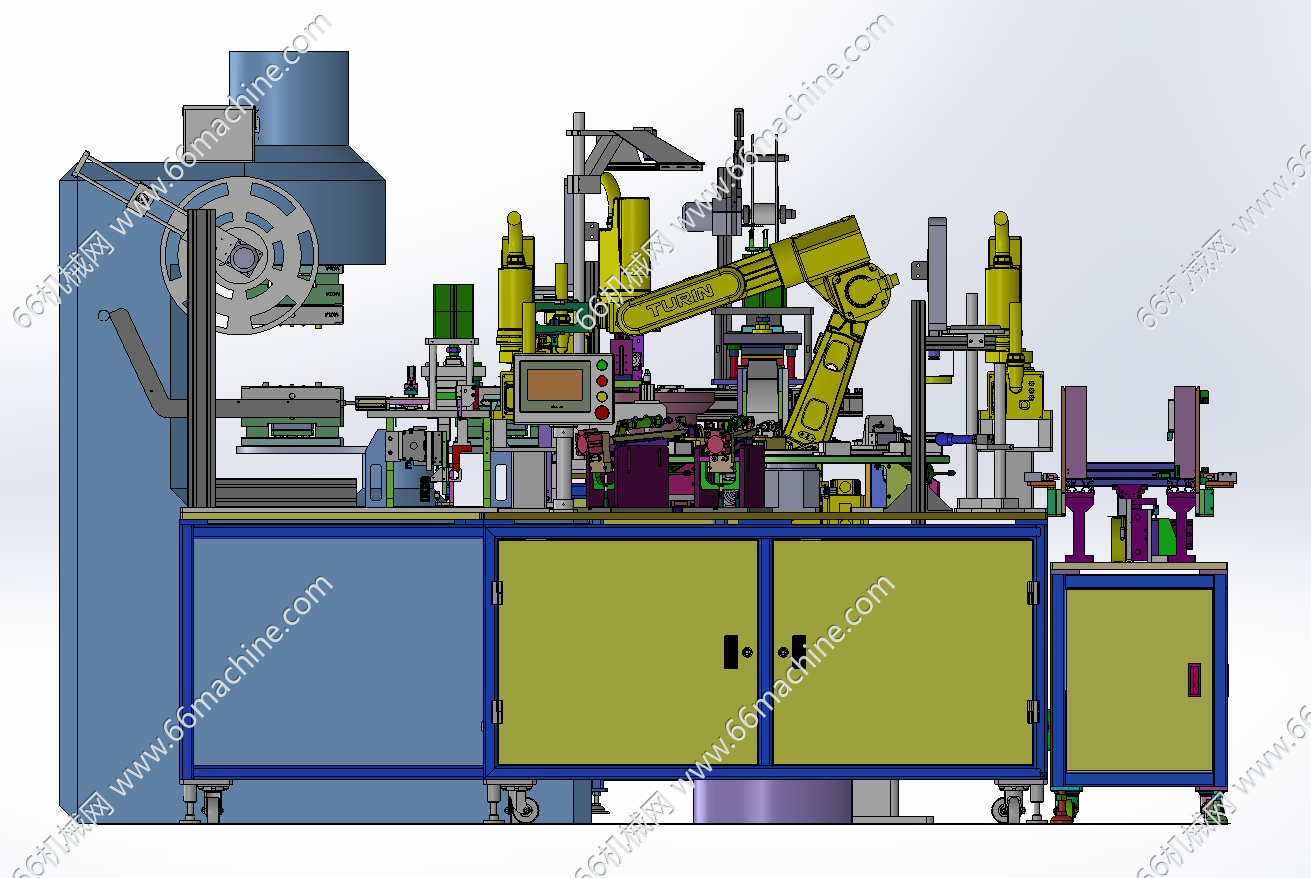

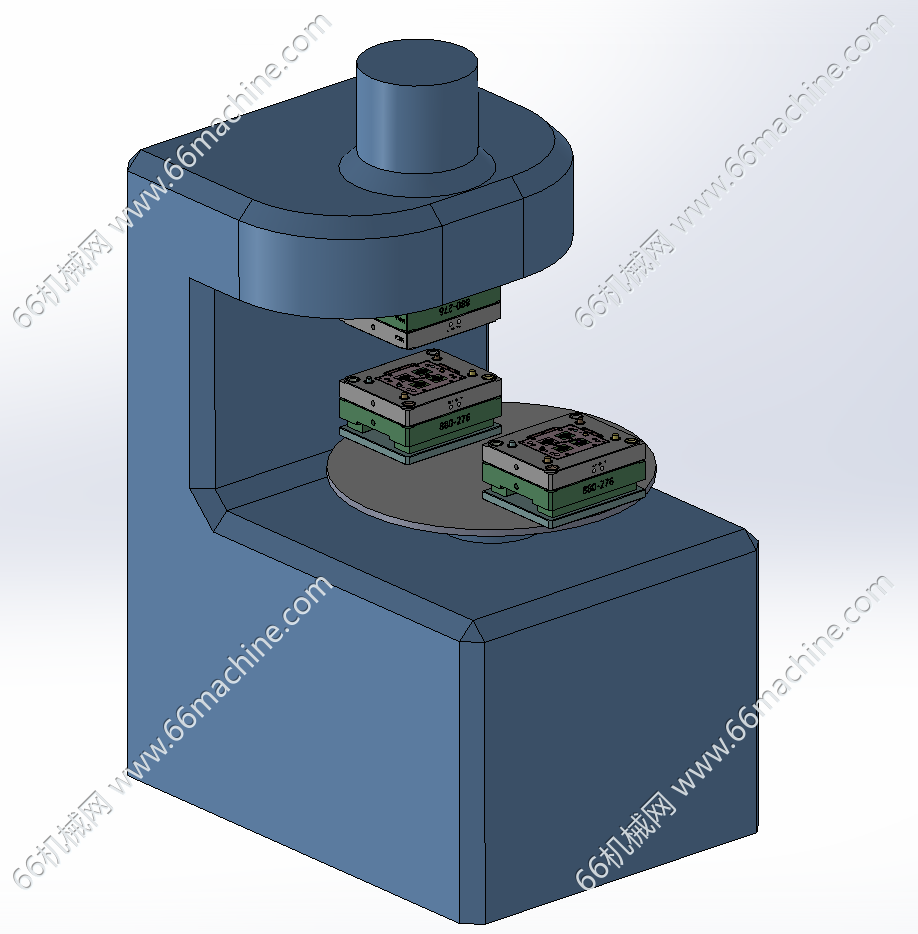

本设备为汽车链接器植入注塑、折弯设备，工序顺序：端子A/B裁切——螺母植入注塑——端子A/B植入注塑机——取出后折弯——检测——摆盘。即将金属件（端子A/B、螺母）植入模具后进行注塑，成型的注塑件取出将金属件（端子A/B）折弯即是成品。本模型为sw2026版本，另含x-t通用格式，仅供大家参考！
