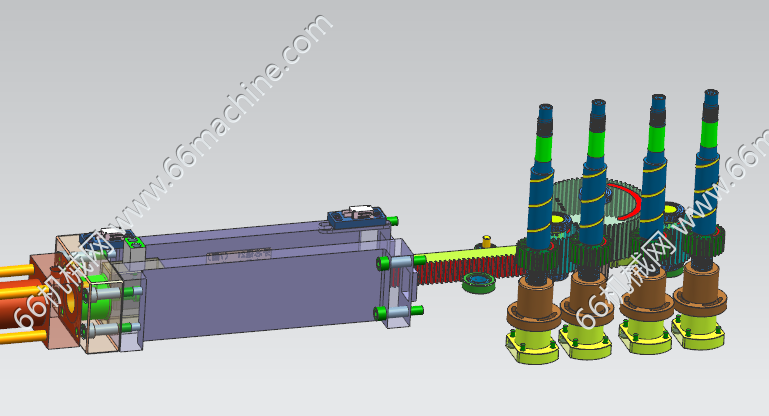

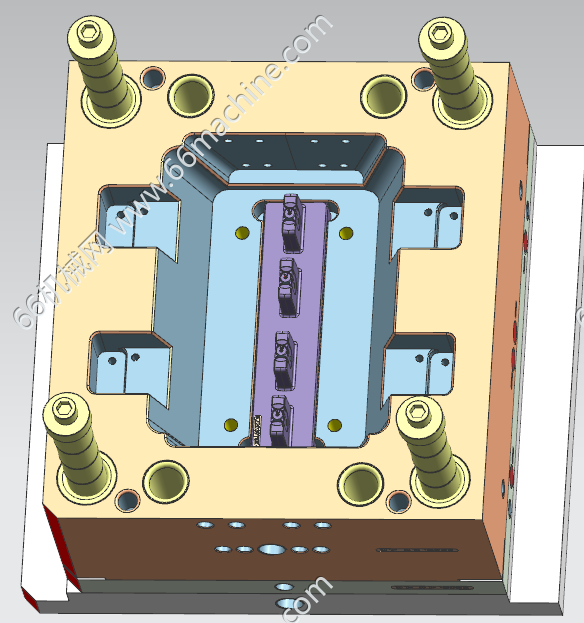

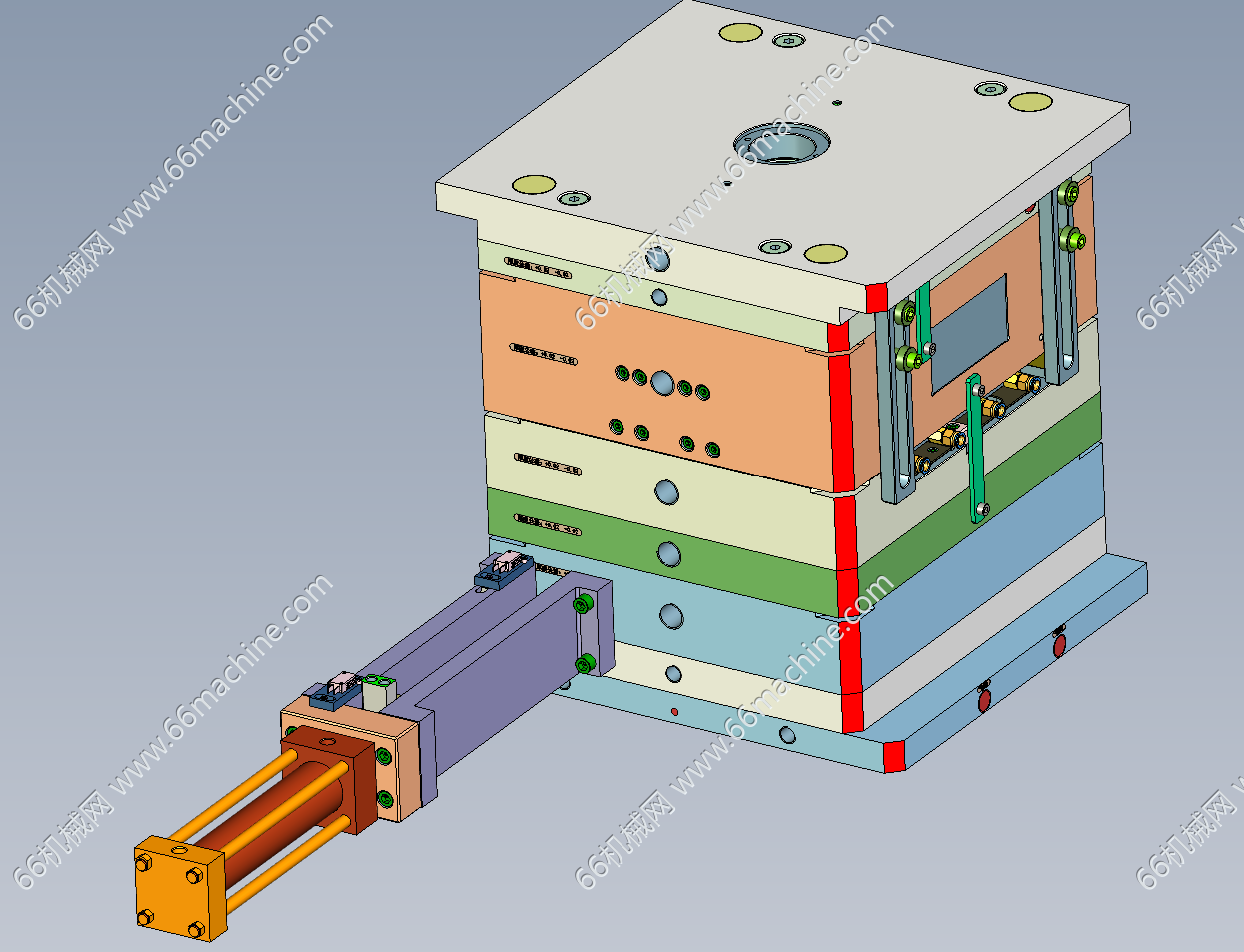

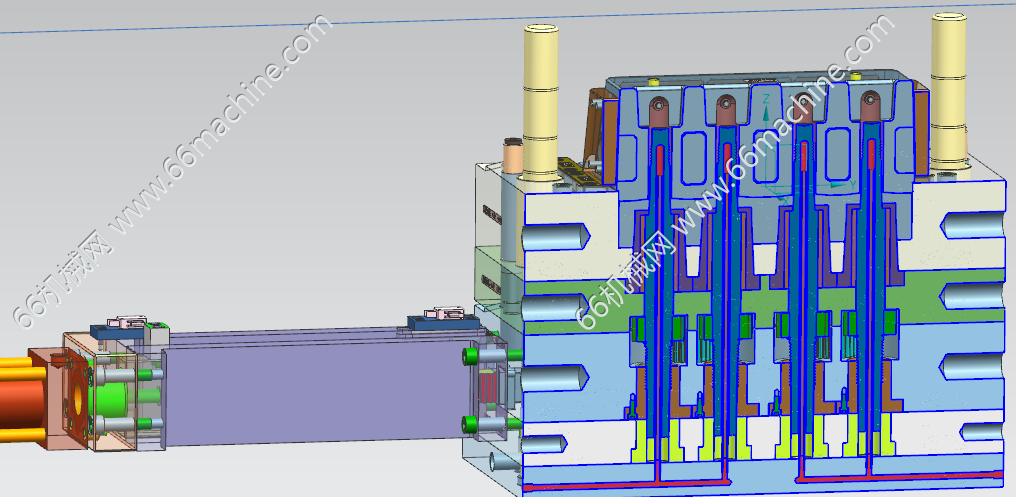

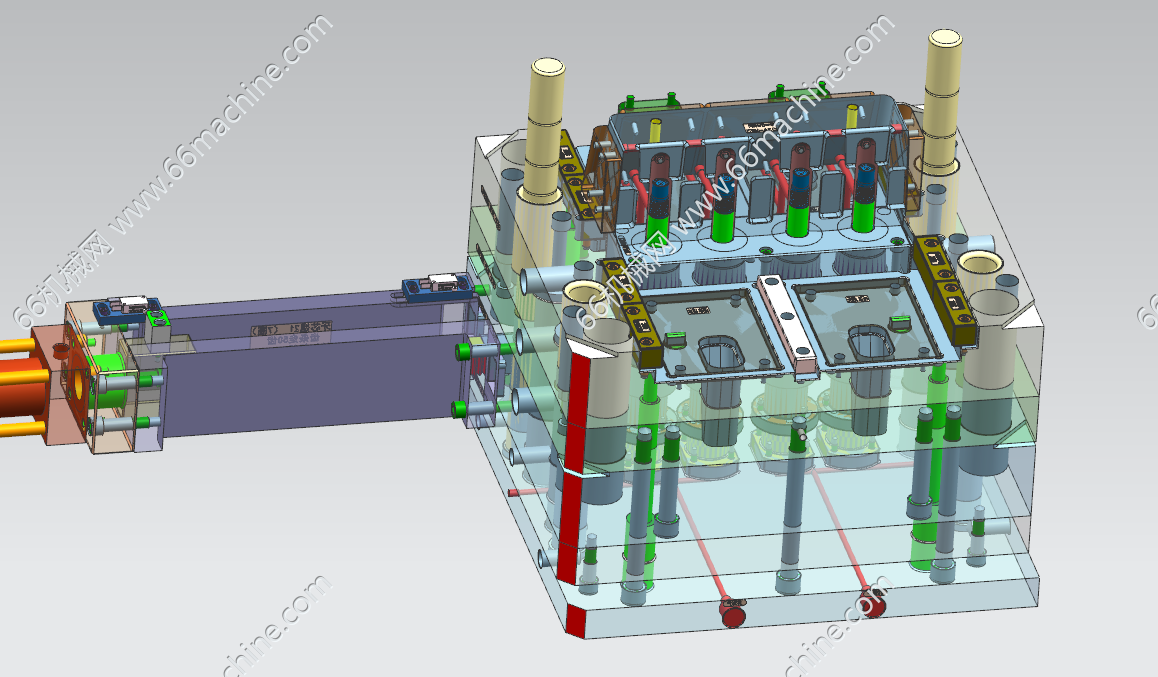

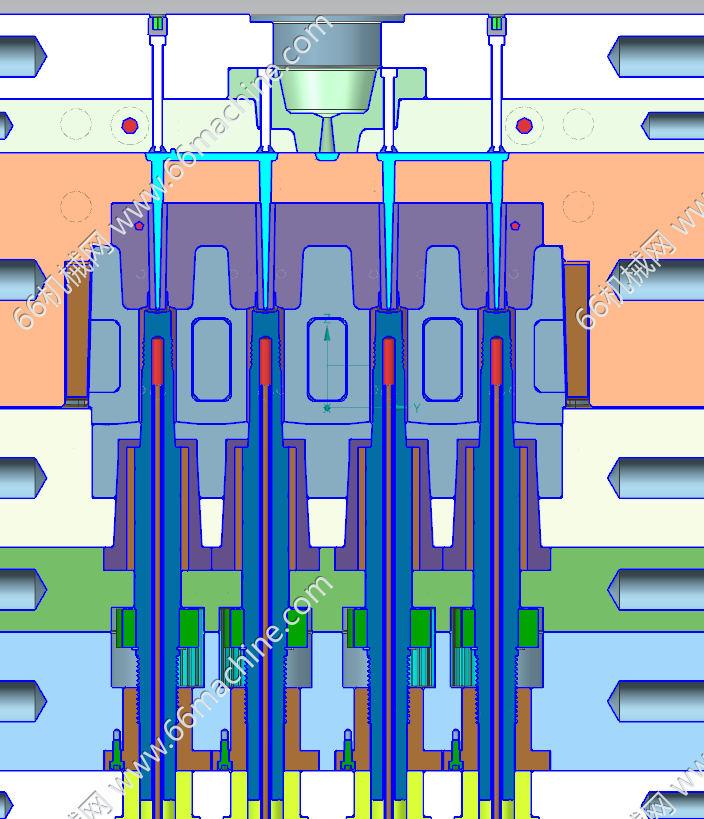

【企业模型，可做参照，UG(NX)11.0版本，另含stp格式，使用时可自行编辑，仅供专业技术人员参考学习之用！】 该模具设计于2021年6月份，现已投入量产中、为缩短成型周期、牙芯还做了冷却、结构稳定无隐患！ 产品为拖把手柄一出四、采用三板模细水口点进胶、产品外观有两处倒扣故此采用滑块碰滑块；产品内部有螺牙、采用油缸带齿条抽动牙芯旋转后退自动脱螺纹结构；模具结构组合：油缸齿条抽动齿轮旋转带动牙芯后退（牙芯底端与螺母固定、牙芯后退由螺母导向后退）模具动作：分型面打开前牙芯后退后、再开水口板后再打开分型面后推板顶出产品；图档结构清晰，可以参考借鉴！！
