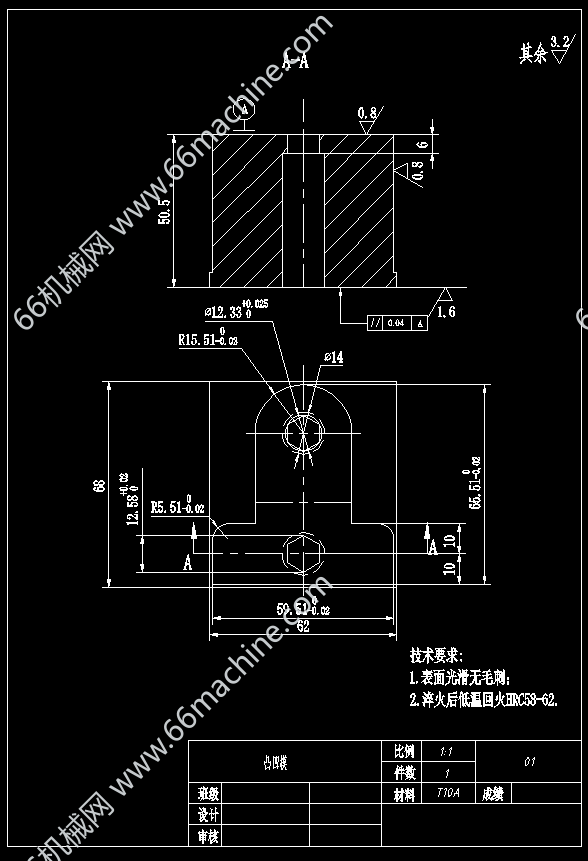

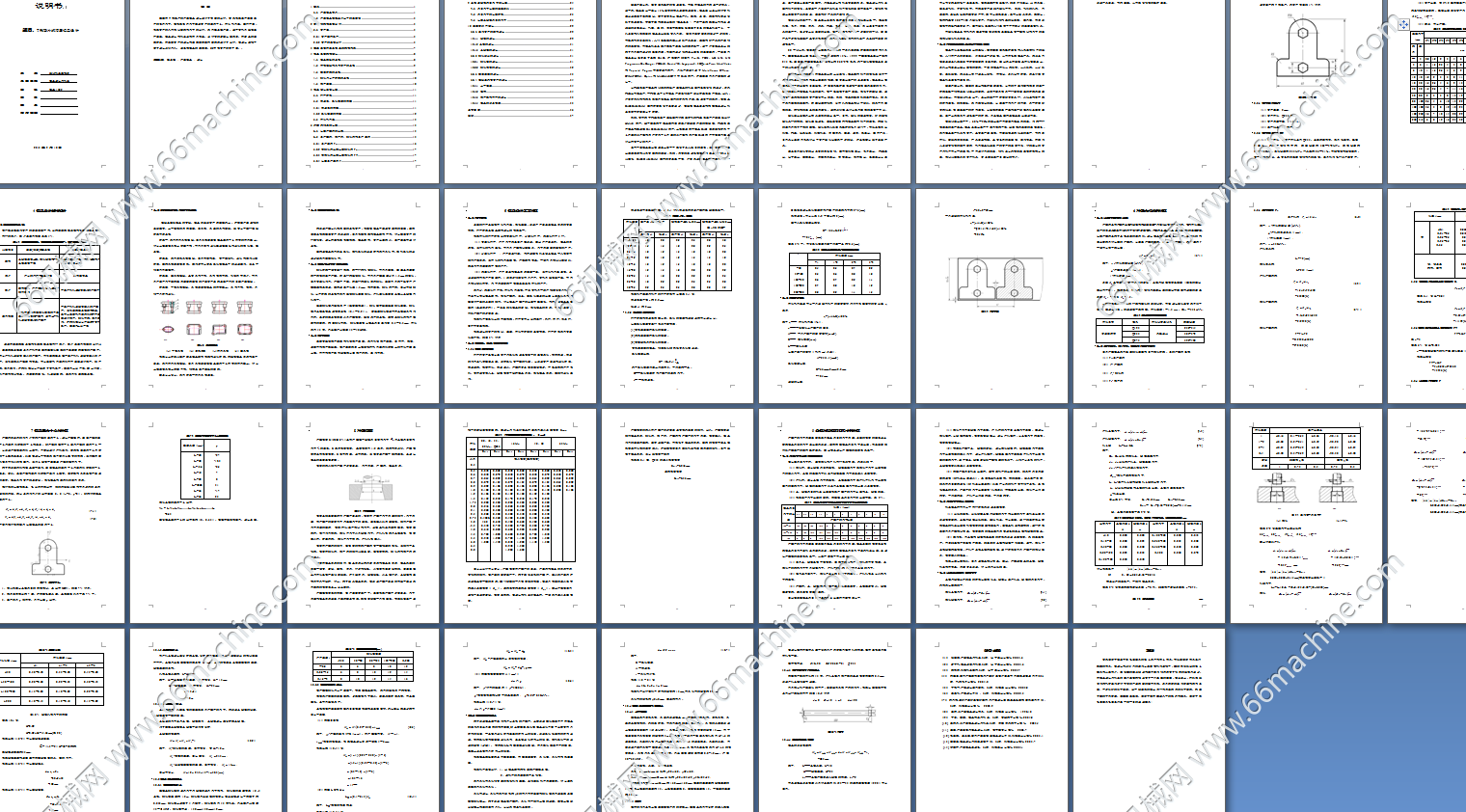

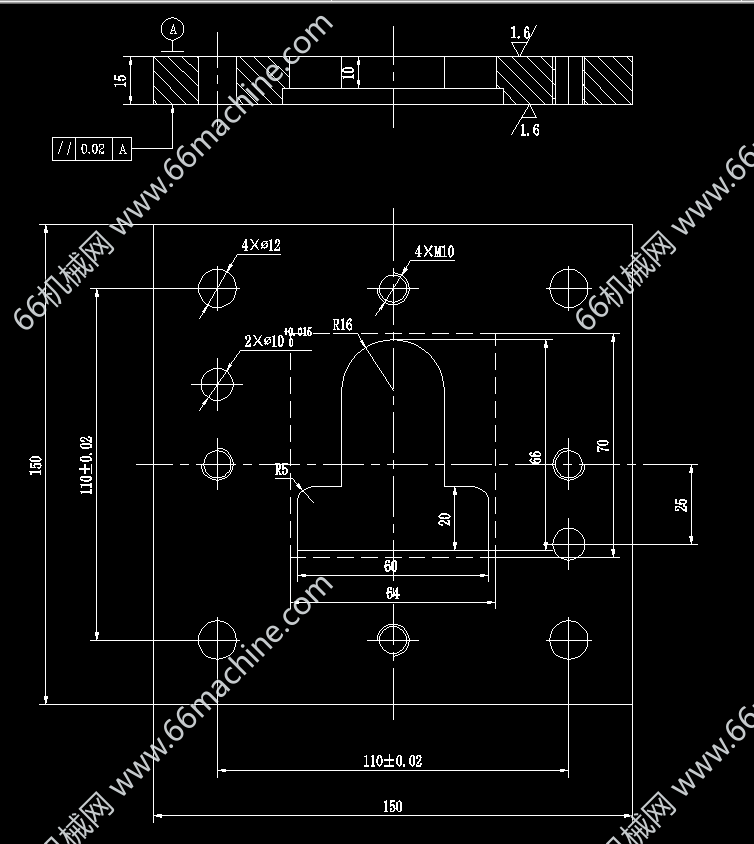

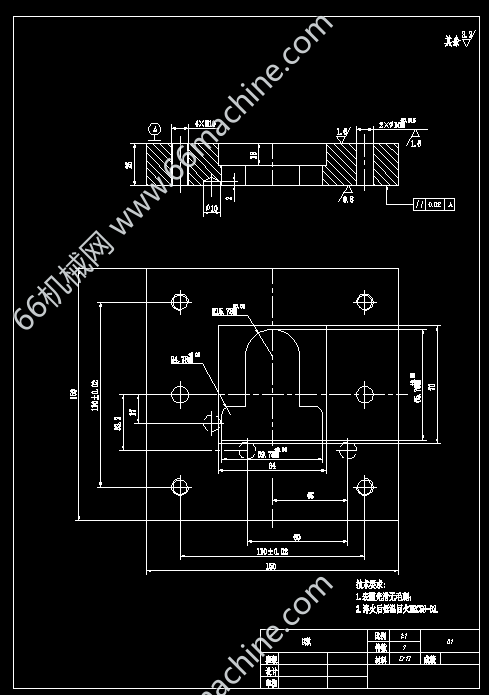

T形垫片的冲压模具设计 本文对T形垫片的冲压模具设计进行了简要的分析，首先根据工件图算工件的展开尺寸，在根据展开尺寸算该零件的压力中心，材料利用率，画排样图。根据零件的几何形状要求和尺寸的分析，采用复合模冲压，这样有利于提高生产效率，模具设计和制造也相对于简单。当所有的参数计算完后，对磨具的装配方案，对主要零件的设计和装配要求技术要求都进行了分析。在设计过程中除了设计说明书外，还包括模具的装配图，非标准零件的零件图。
