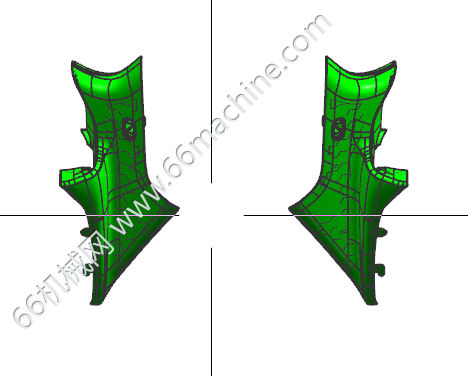

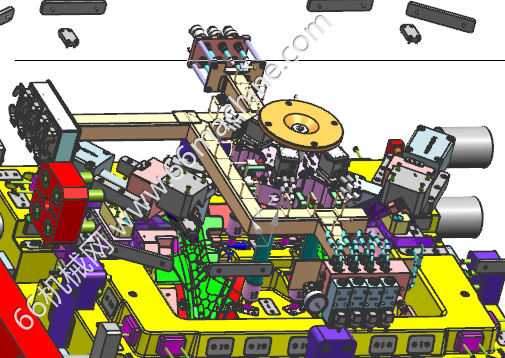

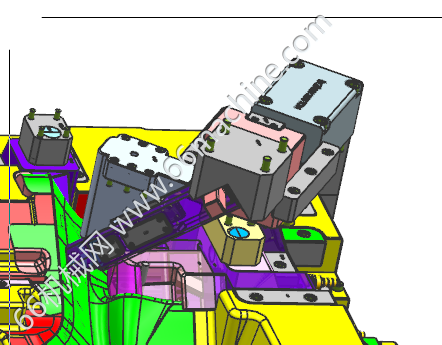

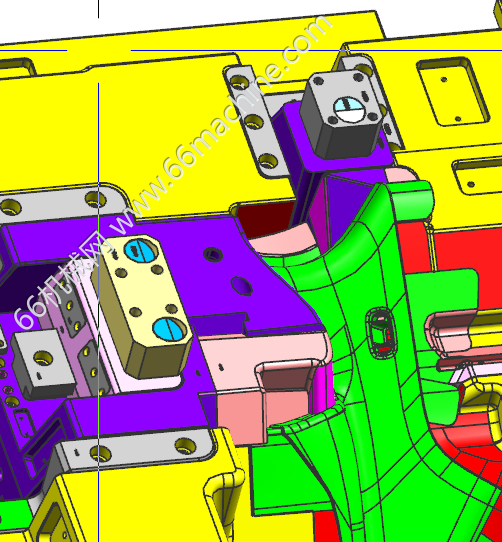

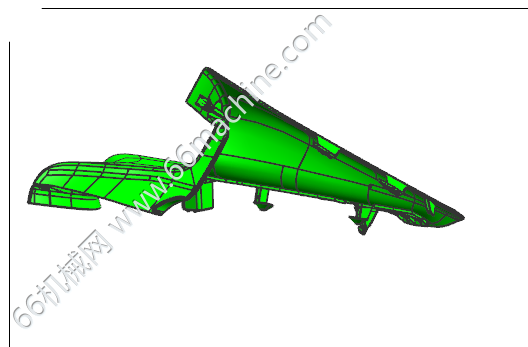

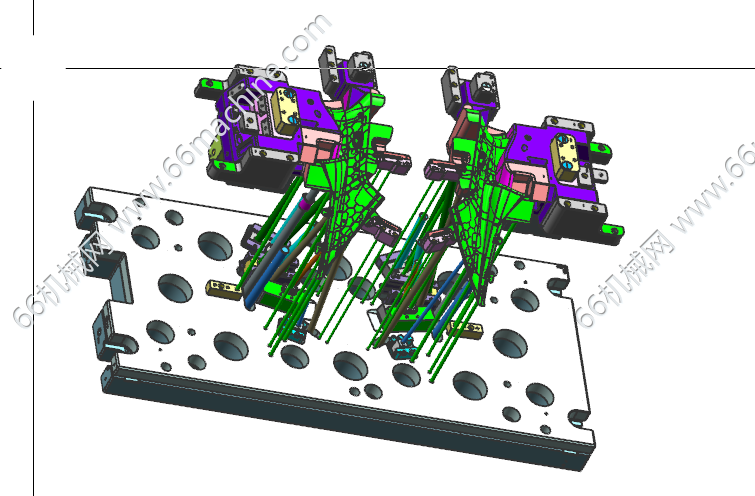

本产品属于某款车上翼子板，产品外观造型复杂，产品排位采用1+1结构方式排位，产品经过分析，产品倒扣比较多，需要采用特殊结构进行出扣，进胶方式采用热流道进胶，由于产品结构复杂，产品顶出做了运动仿真。
机械狗
图纸ID: 315092070396204063
图纸格式：afu、minf、minp、mres、msg、rad、rmd、rplt、sim、prt
图纸版本：UG NX12.0
文件大小：173.25MB
所需积分：40机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
