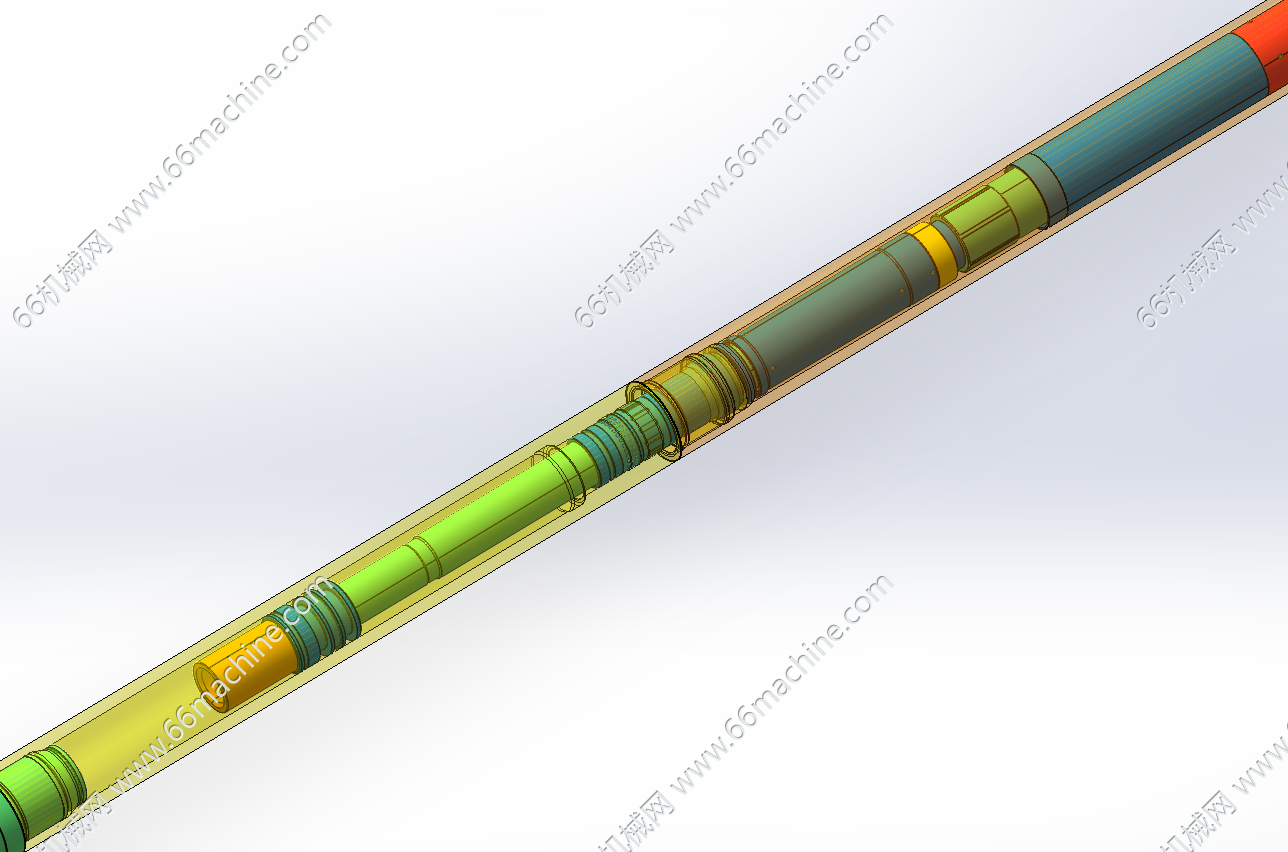

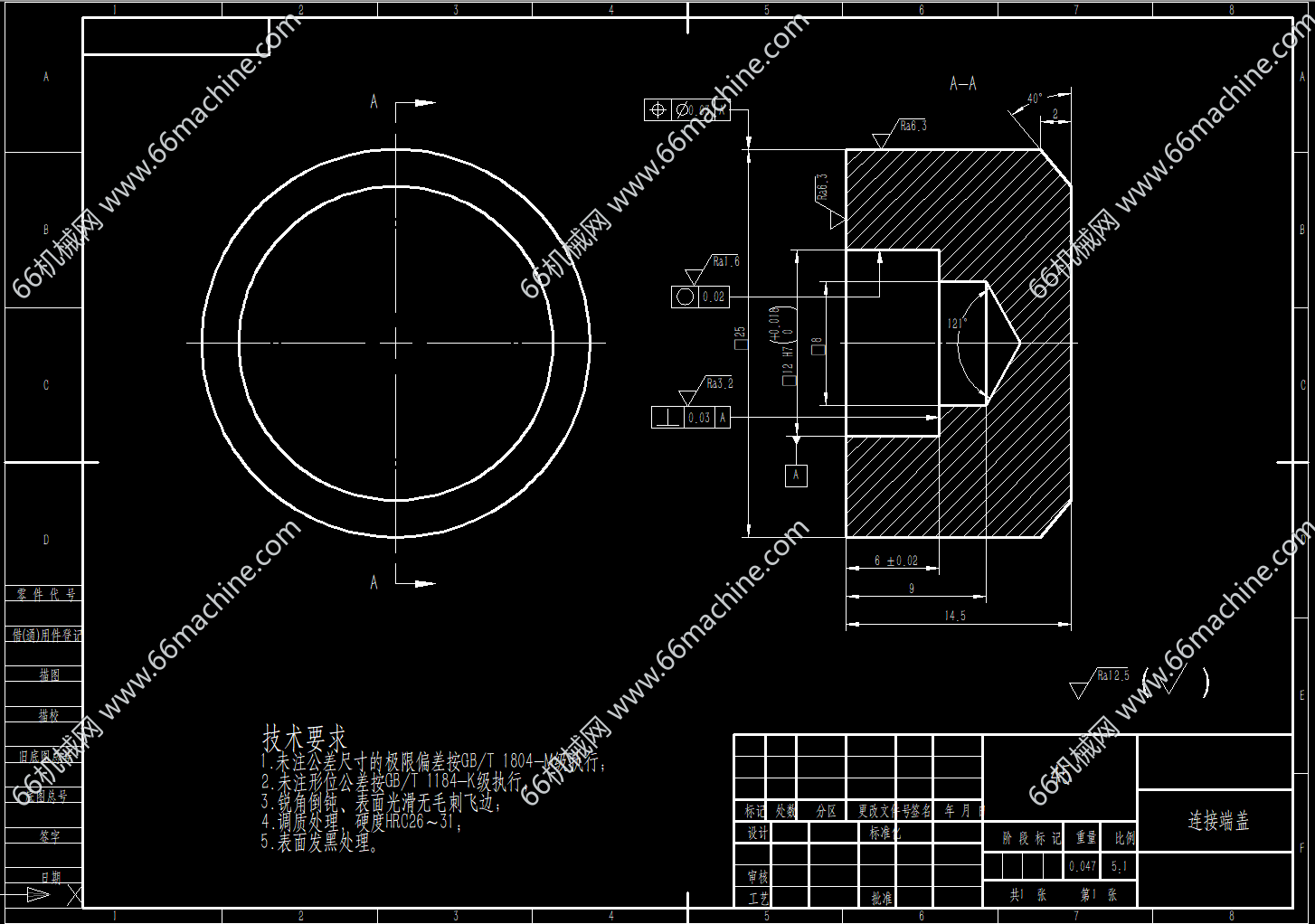

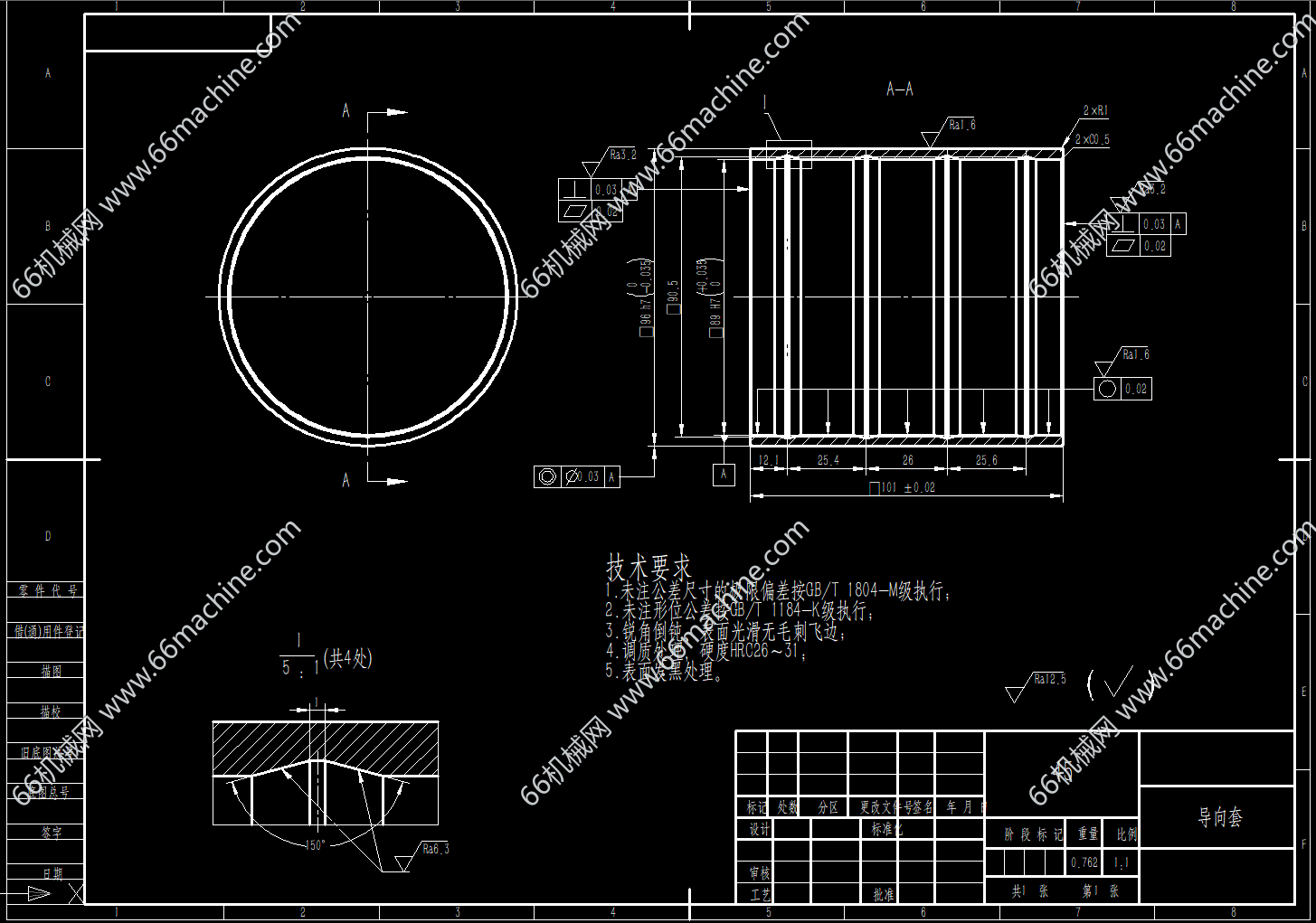

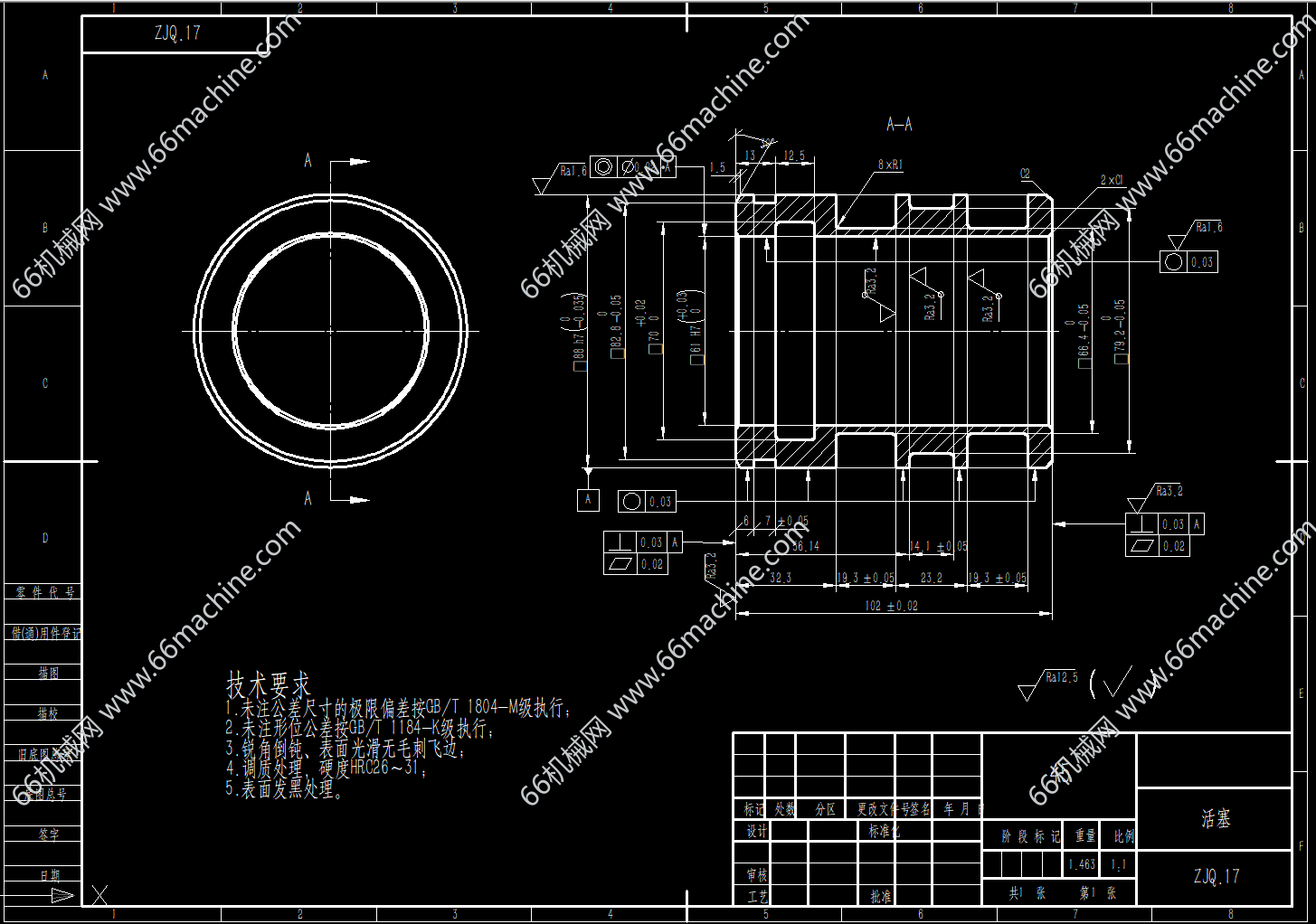

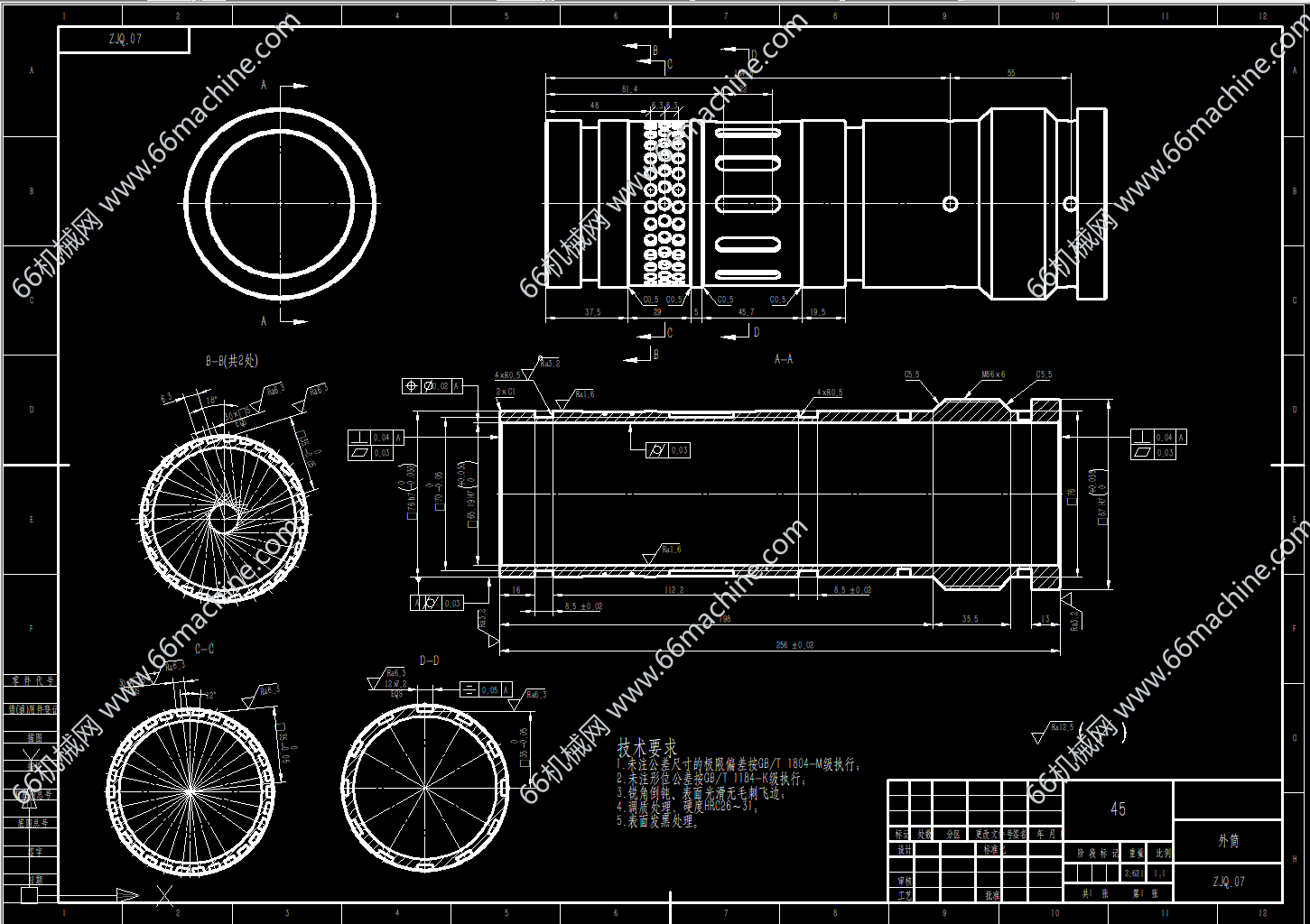

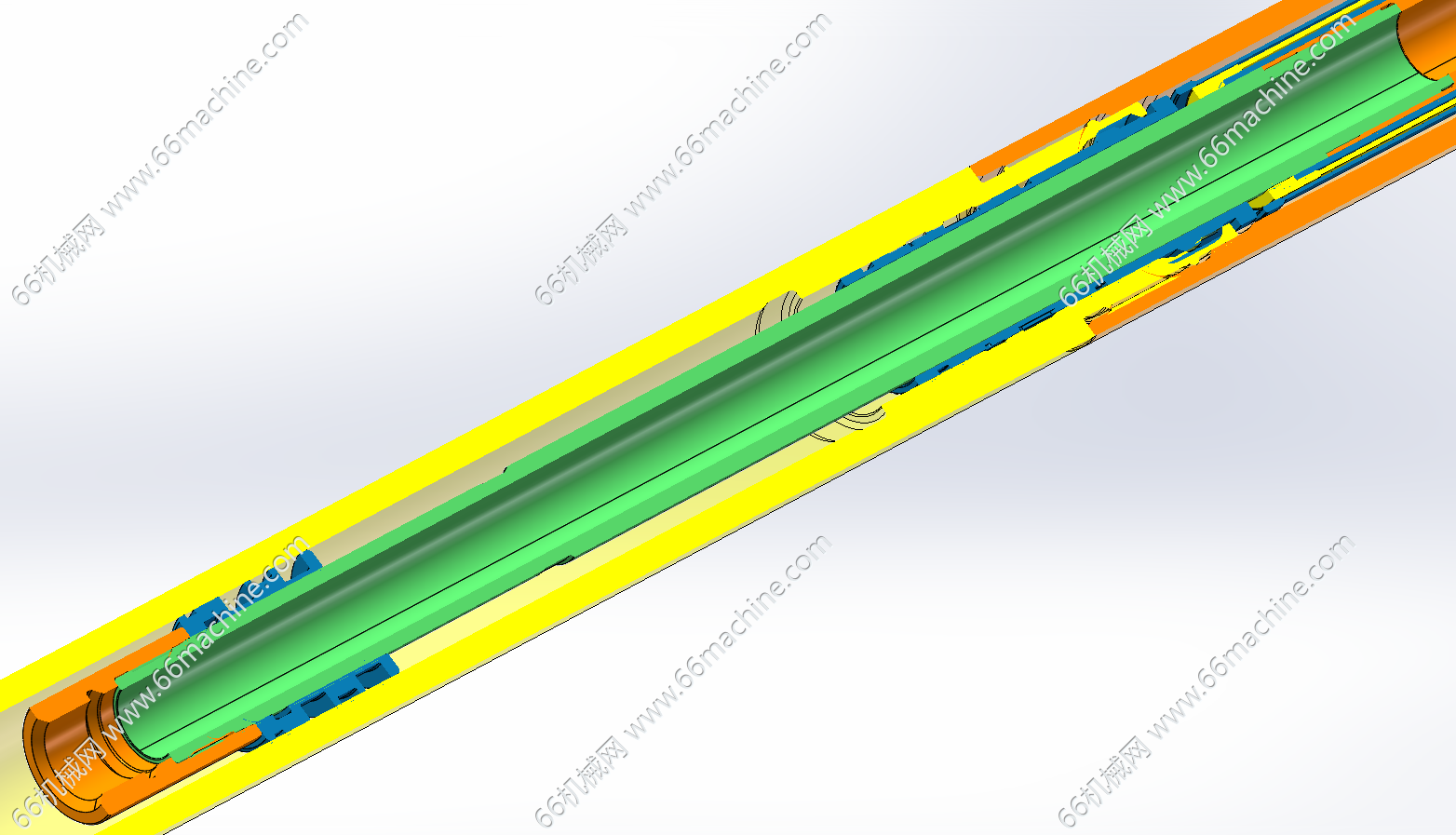

井下震击解卡器（随钻震击器）3D+CAD
发布时间：2026-08-04
-
-
-
-
-
-
-
-
图纸描述
本模型为井下震击解卡器（随钻震击器），是油气钻井井下随钻解卡工具，串联集成于钻具组合随钻持续作业，依靠内部花键机构传递钻进扭矩，通过上提、下压钻柱积蓄弹性势能，达到设定载荷后锁紧机构瞬时释放能量，冲锤撞击砧座产生冲击载荷解除卡钻故障，适用于直井、定向井、海洋钻井，是预防与处理压差卡钻、键槽卡钻事故的关键井下工具。
