图纸描述

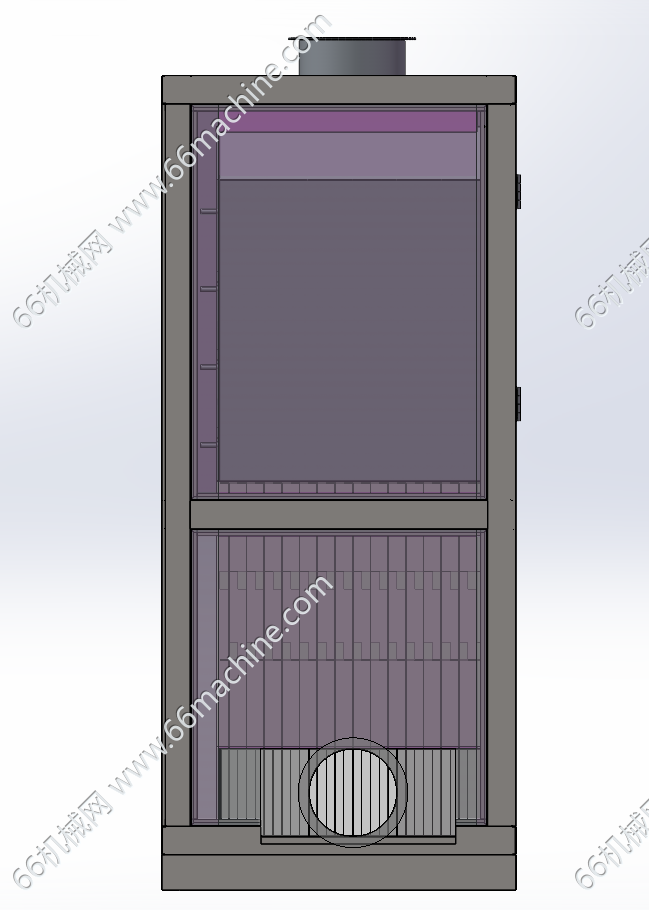

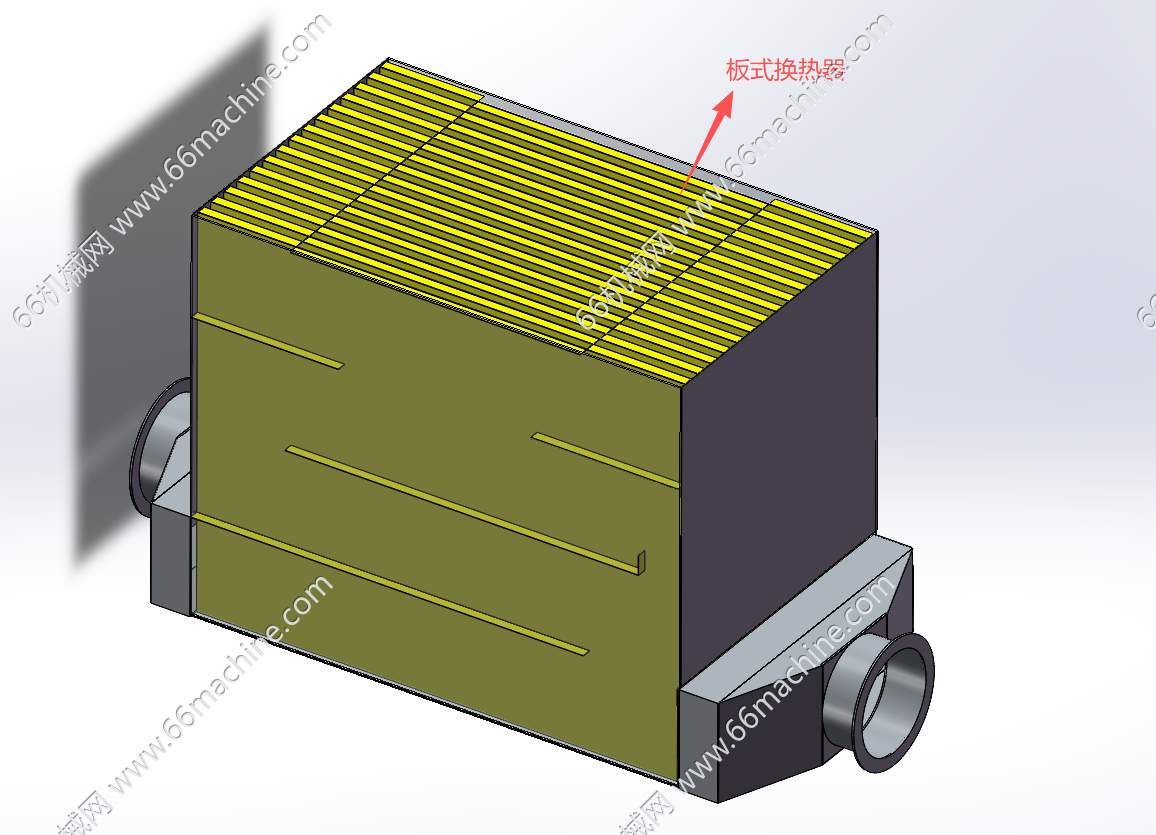

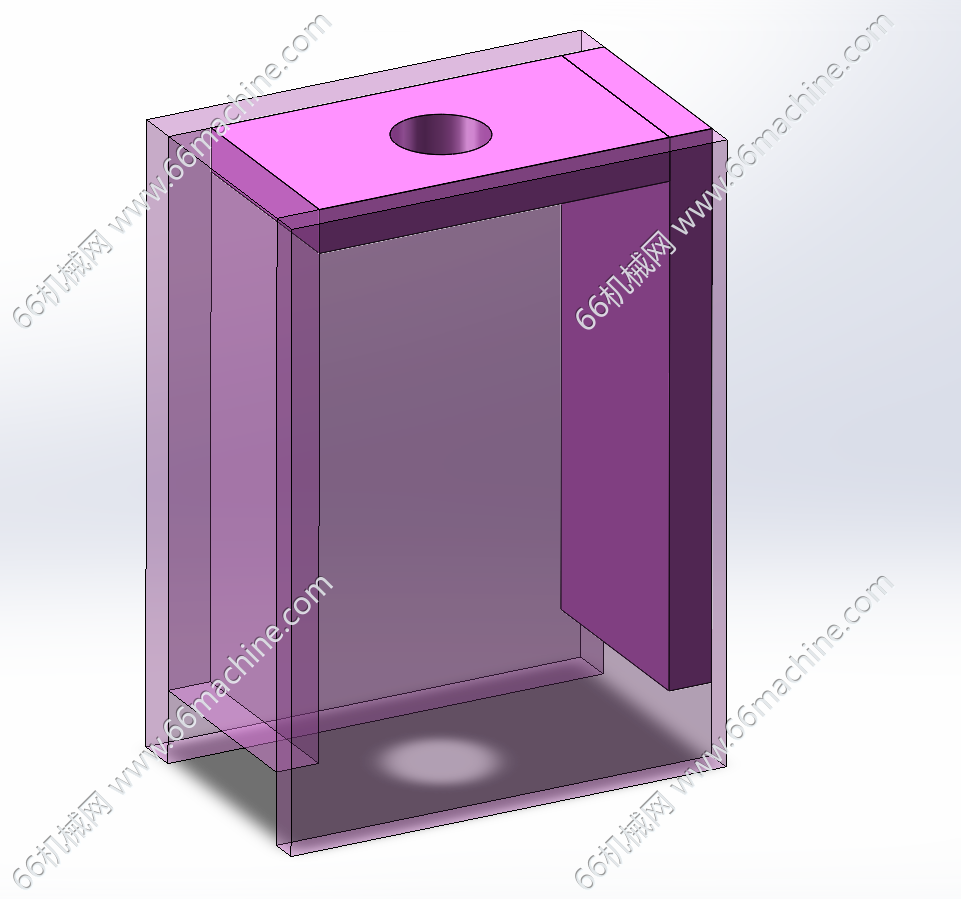

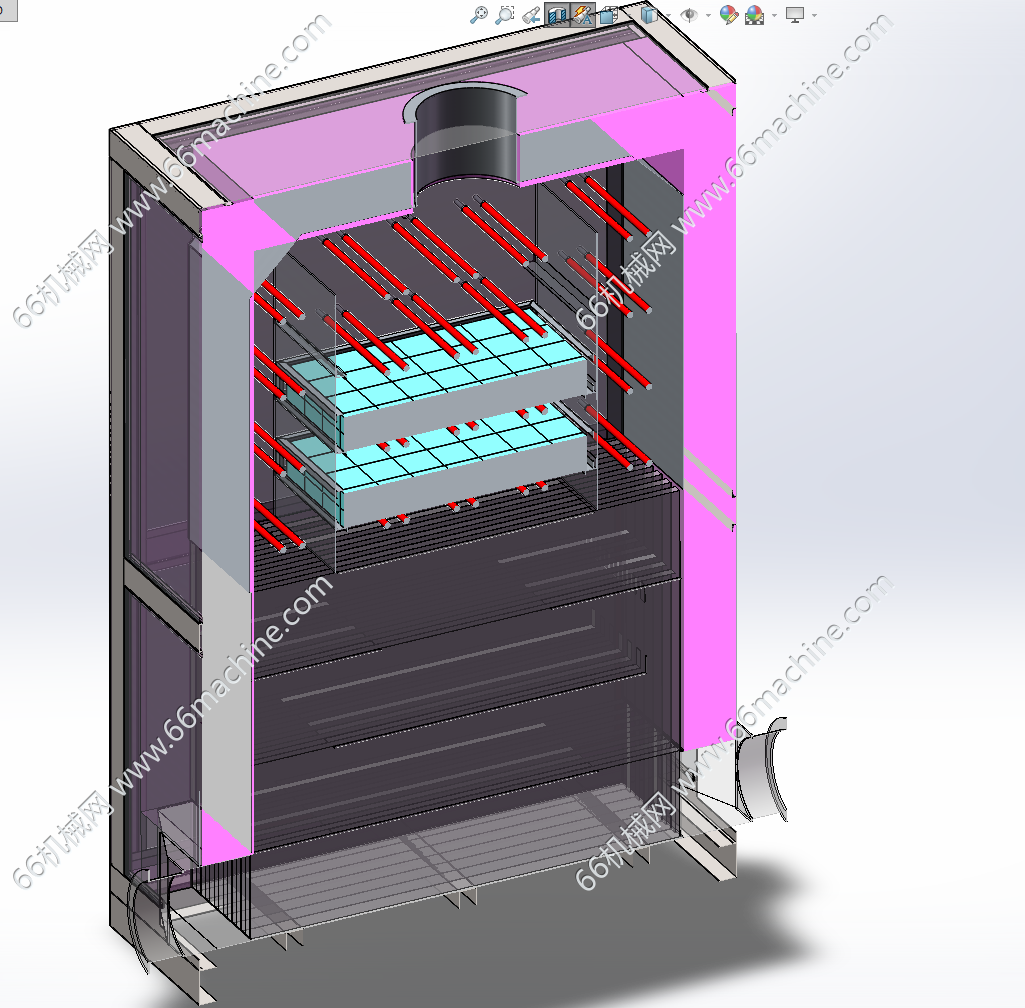

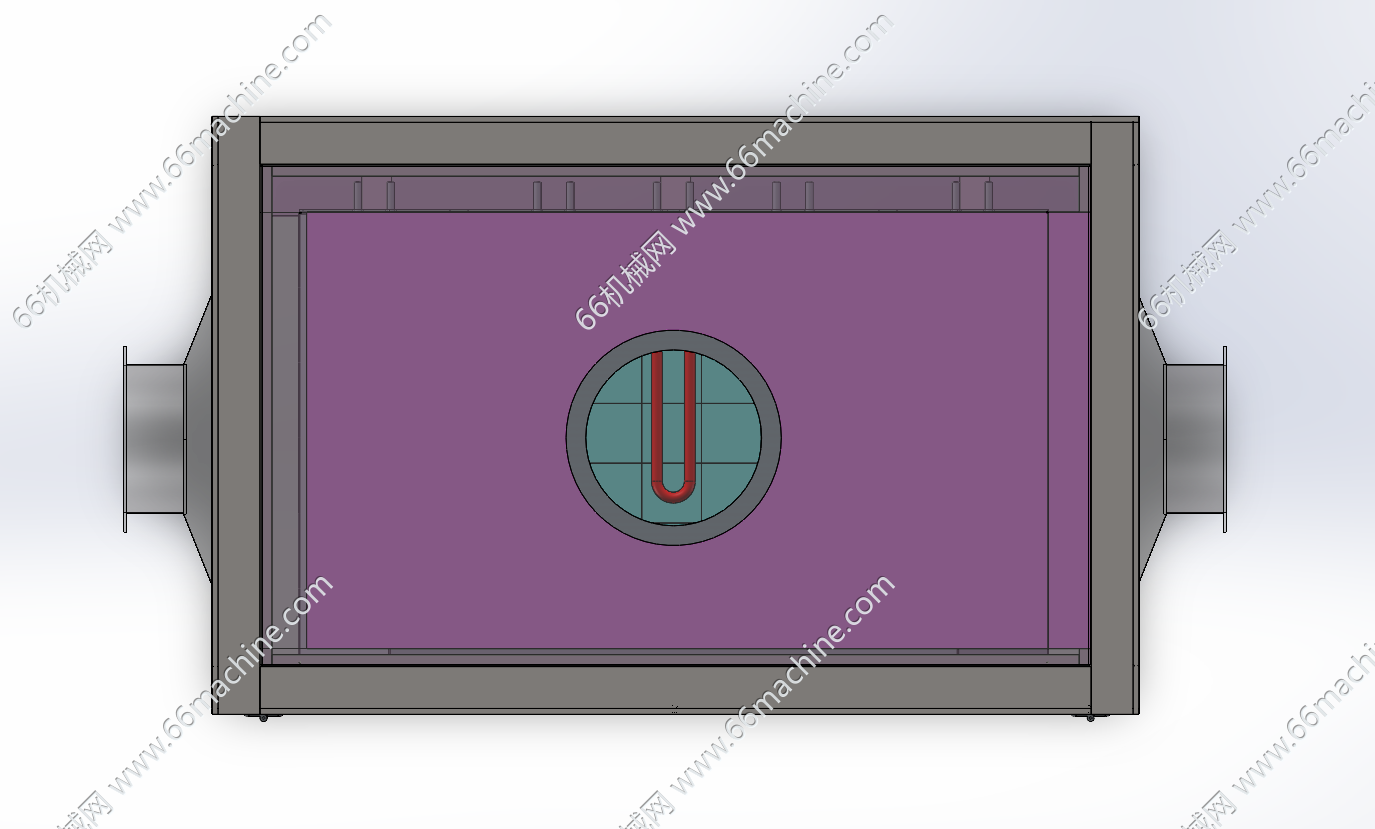

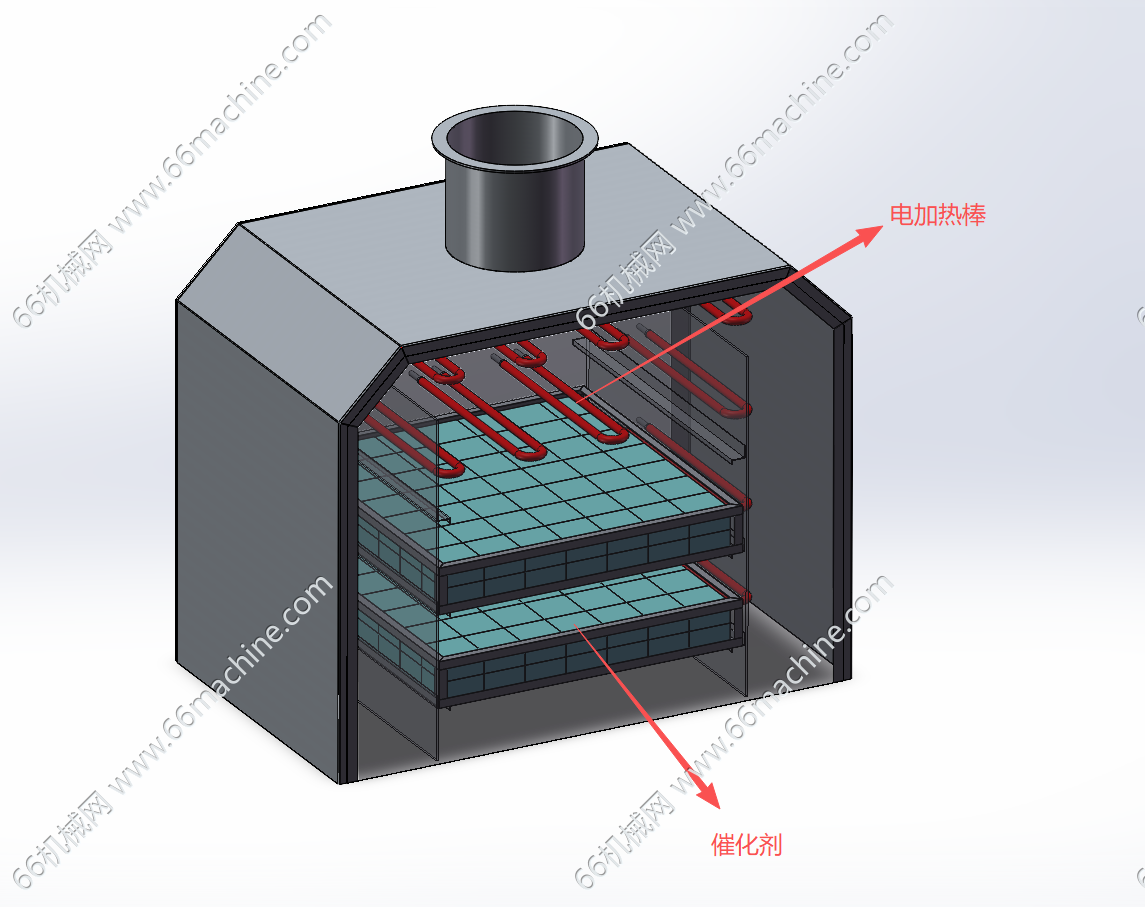

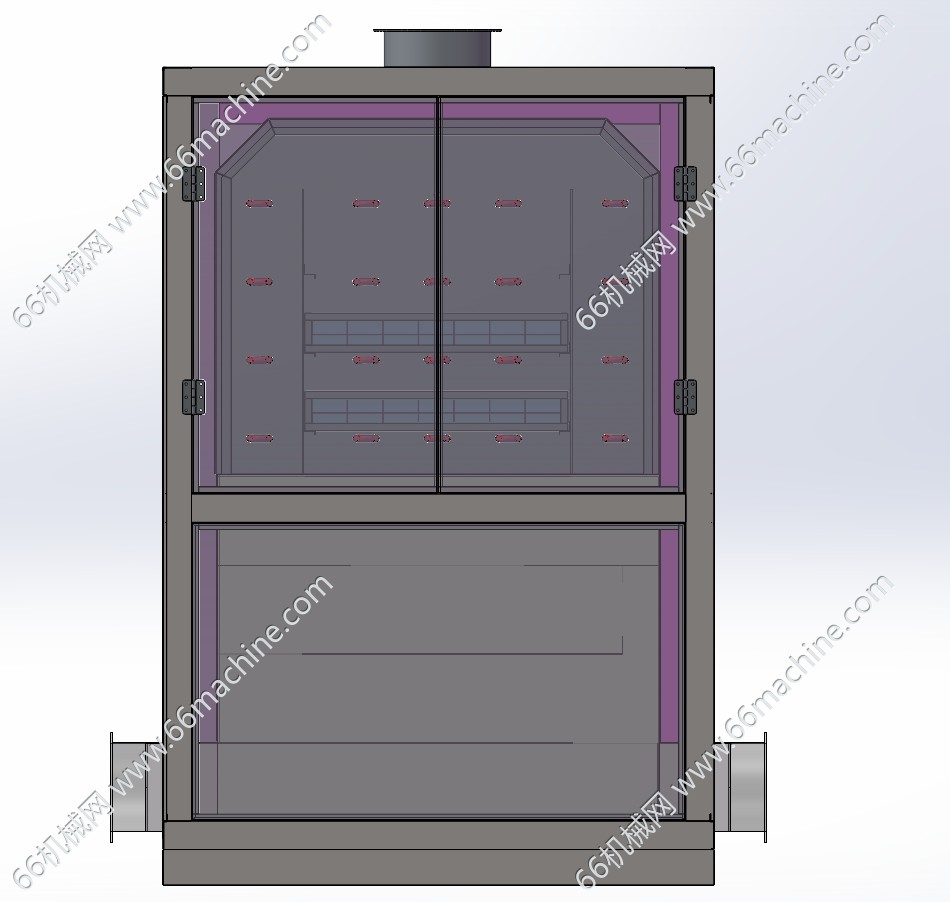

该模型为CO催化燃烧炉，为VOC废气治理配套装置，箱体外侧设有燃烧室保温层以减少热量散失；设备下部为板式换热器，可利用燃烧后的高温烟气预热待处理的高浓度脱附废气，回收热能、降低能耗；上部为催化燃烧室，预热后的有机废气在贵金属催化剂作用下，于较低温度发生氧化反应，将 VOC分解为二氧化碳与水，反应产生的热量供系统循环利用，该设备常与活性炭吸附箱配套组成吸附脱附+催化燃烧系统，用于处理涂装、印刷等行业有机废气。
