某企业三通道倍速链固化隧道炉
发布时间：2026-09-24
-
-
-
-
-
-
-
-
-
-
-
图纸描述

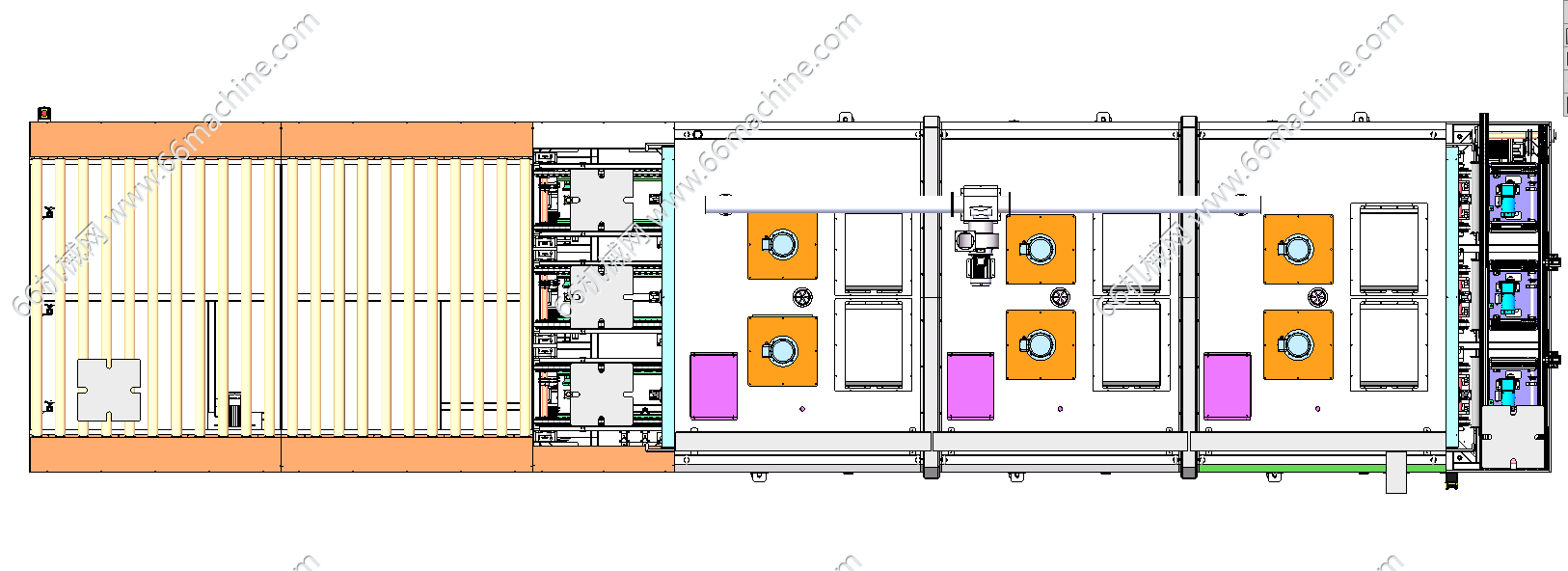

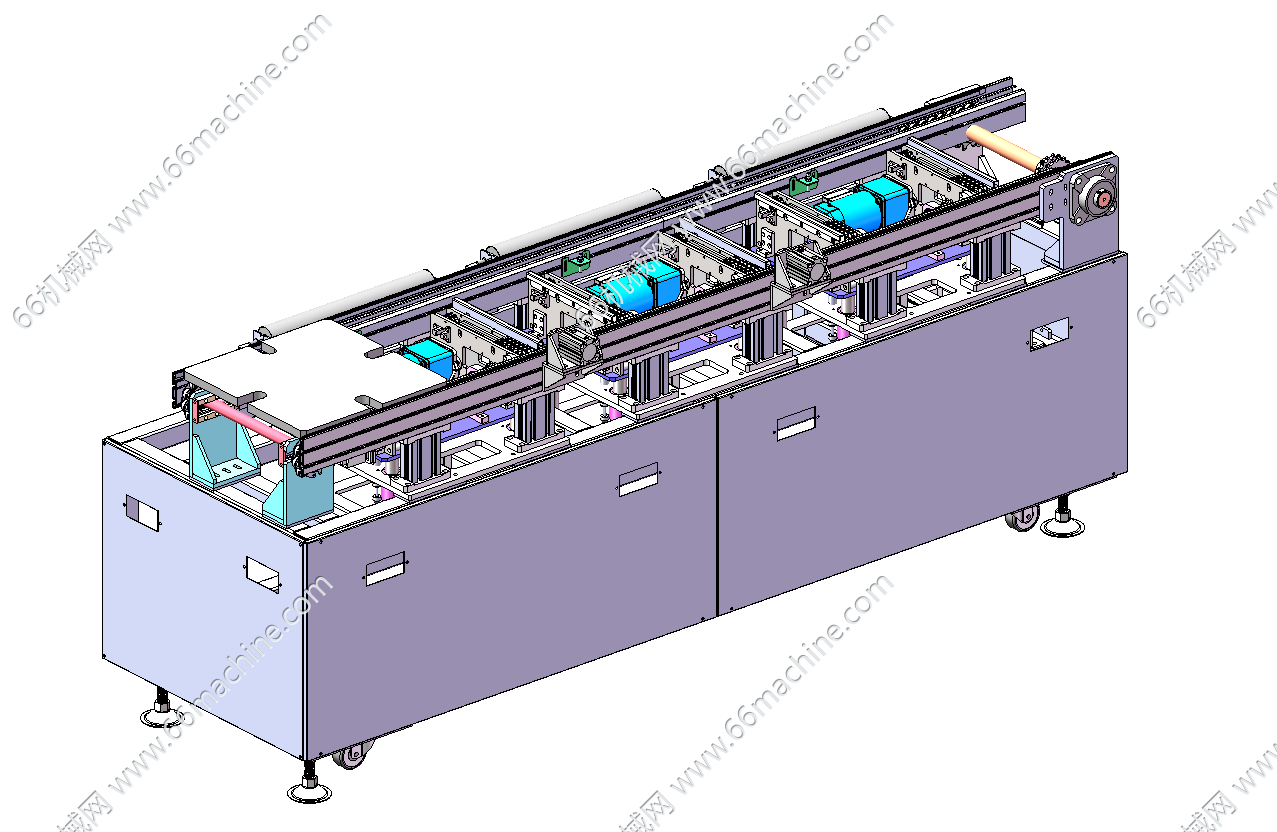

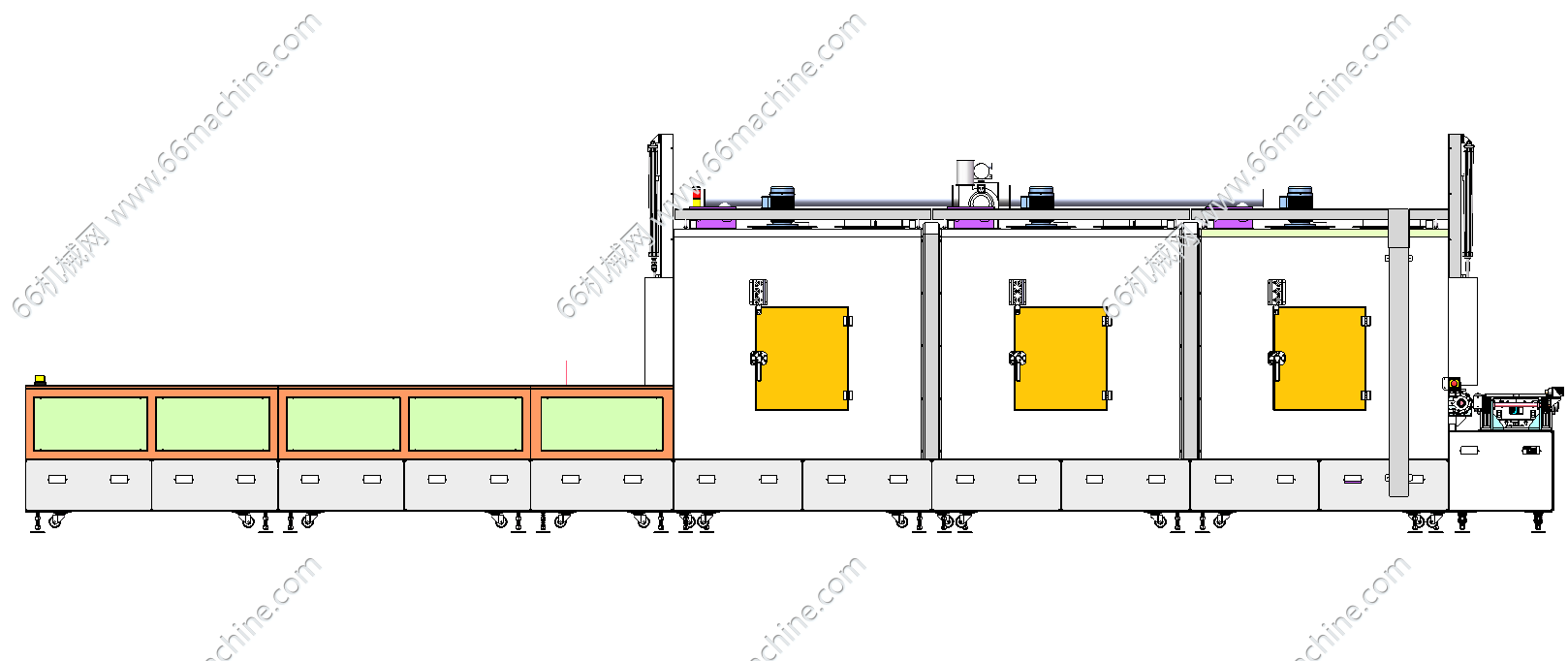

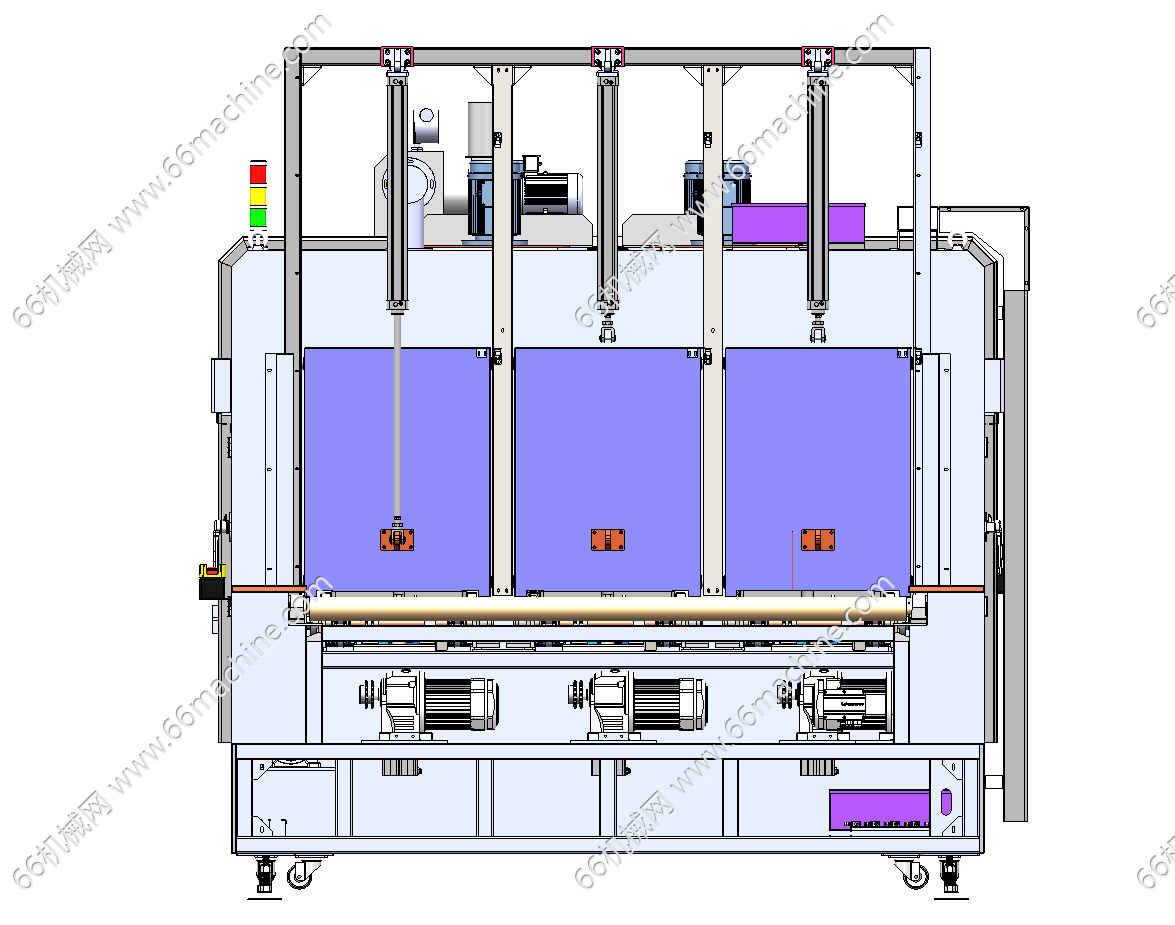

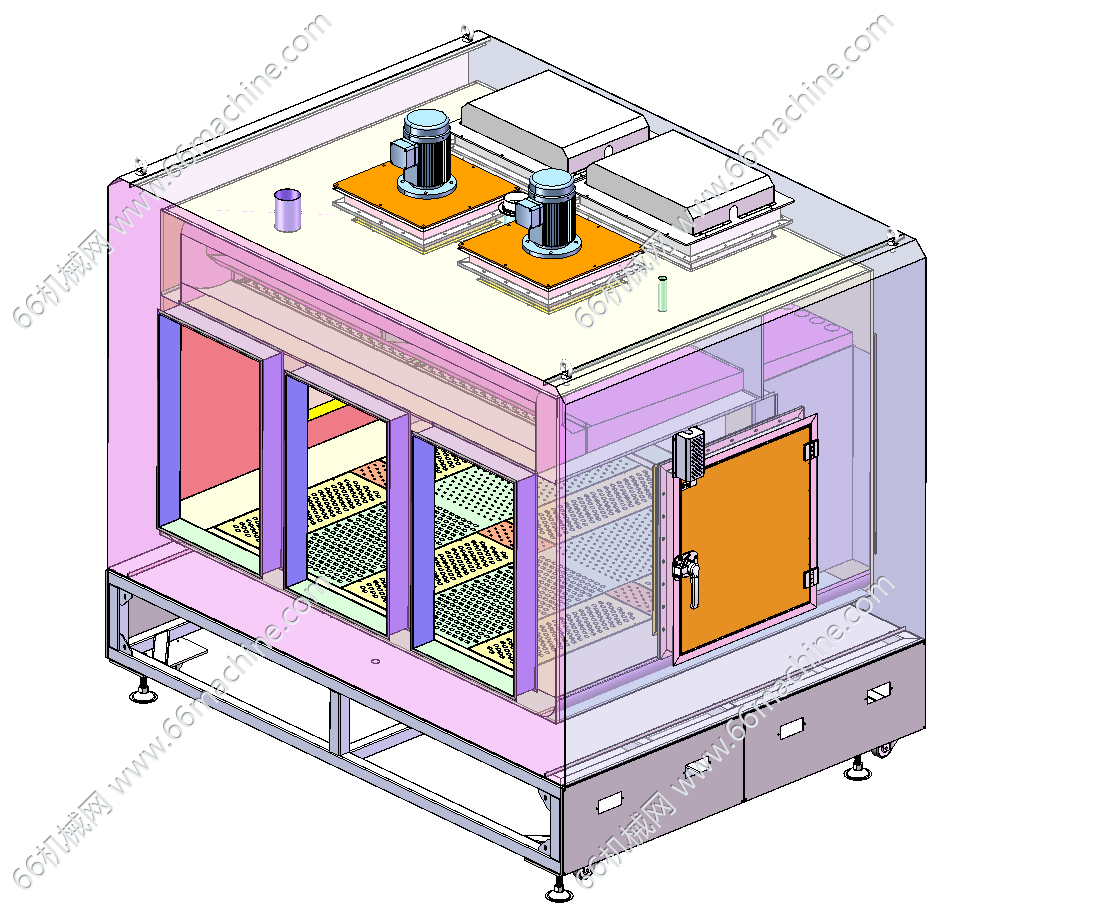

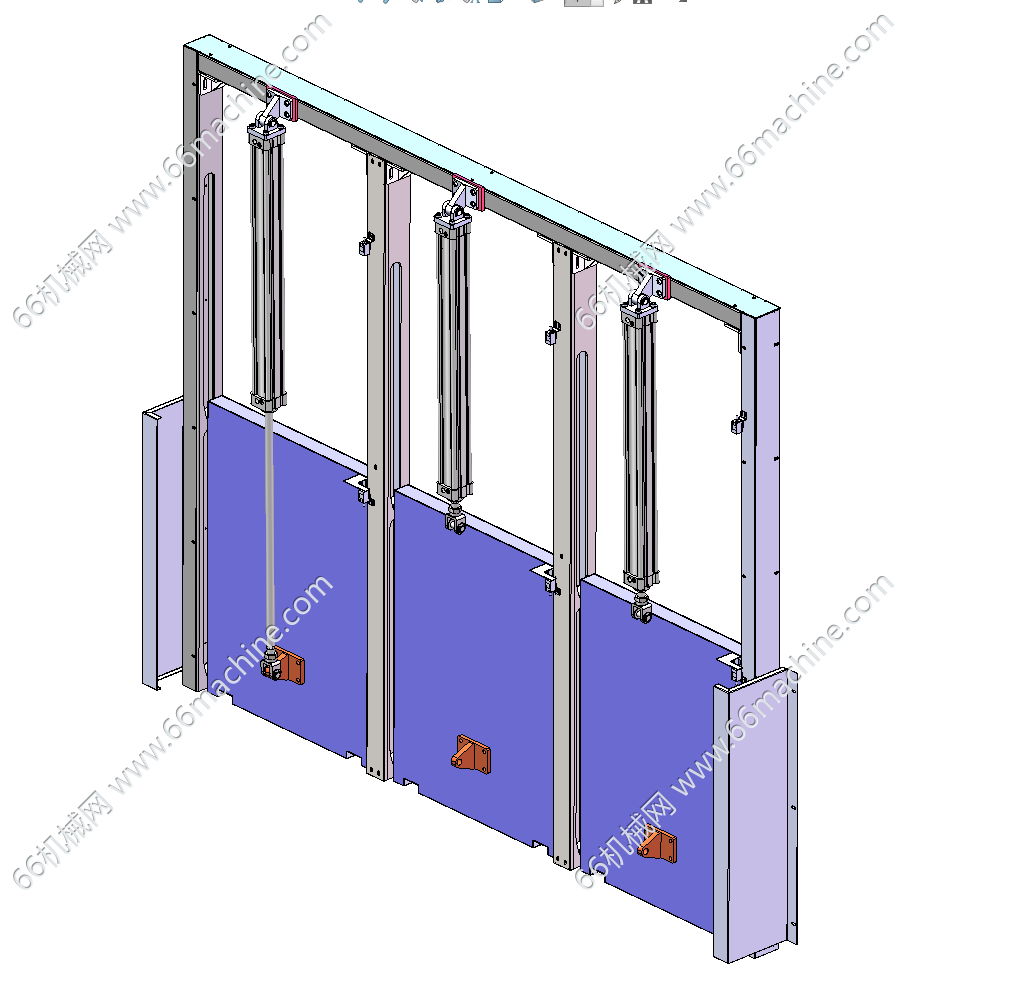

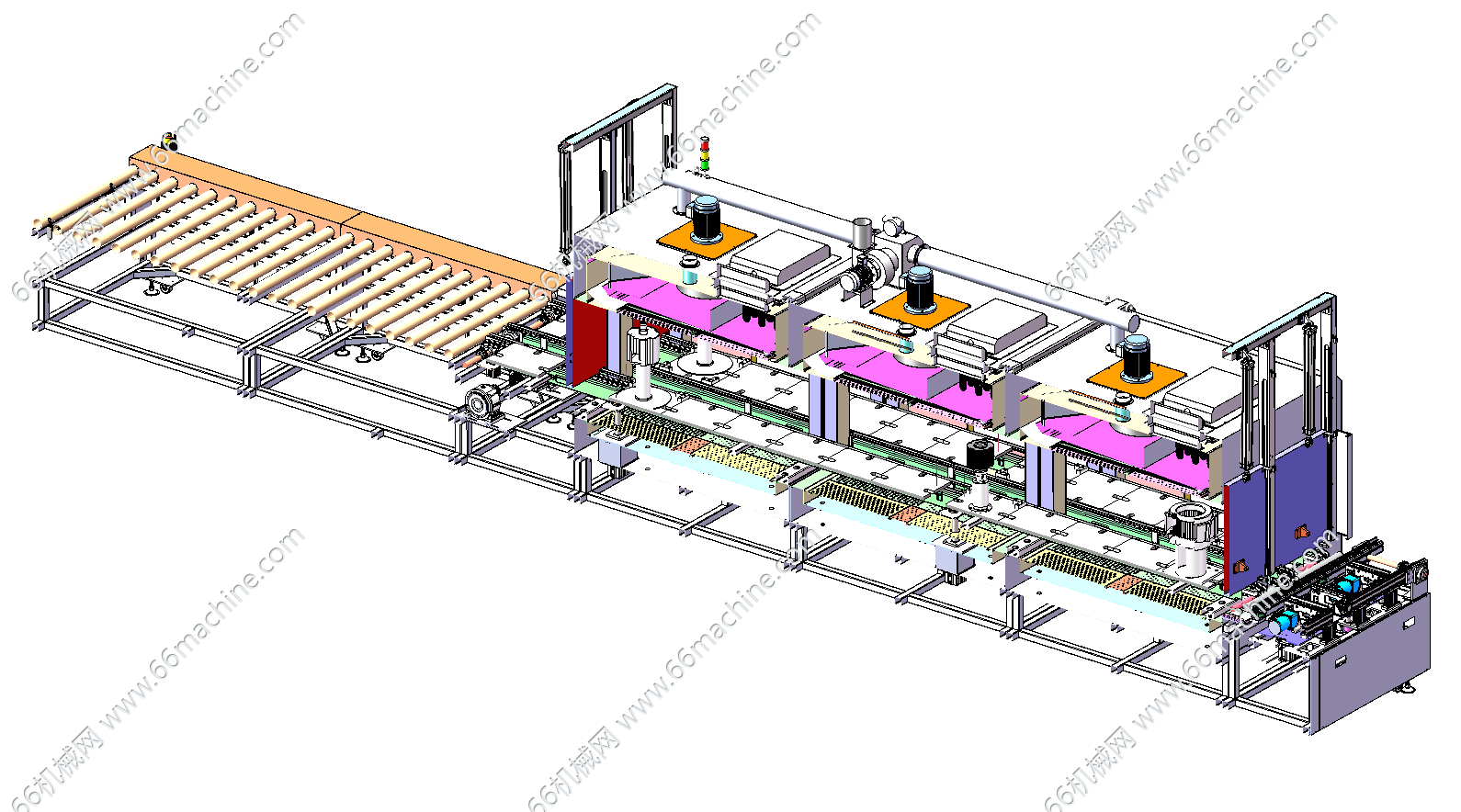

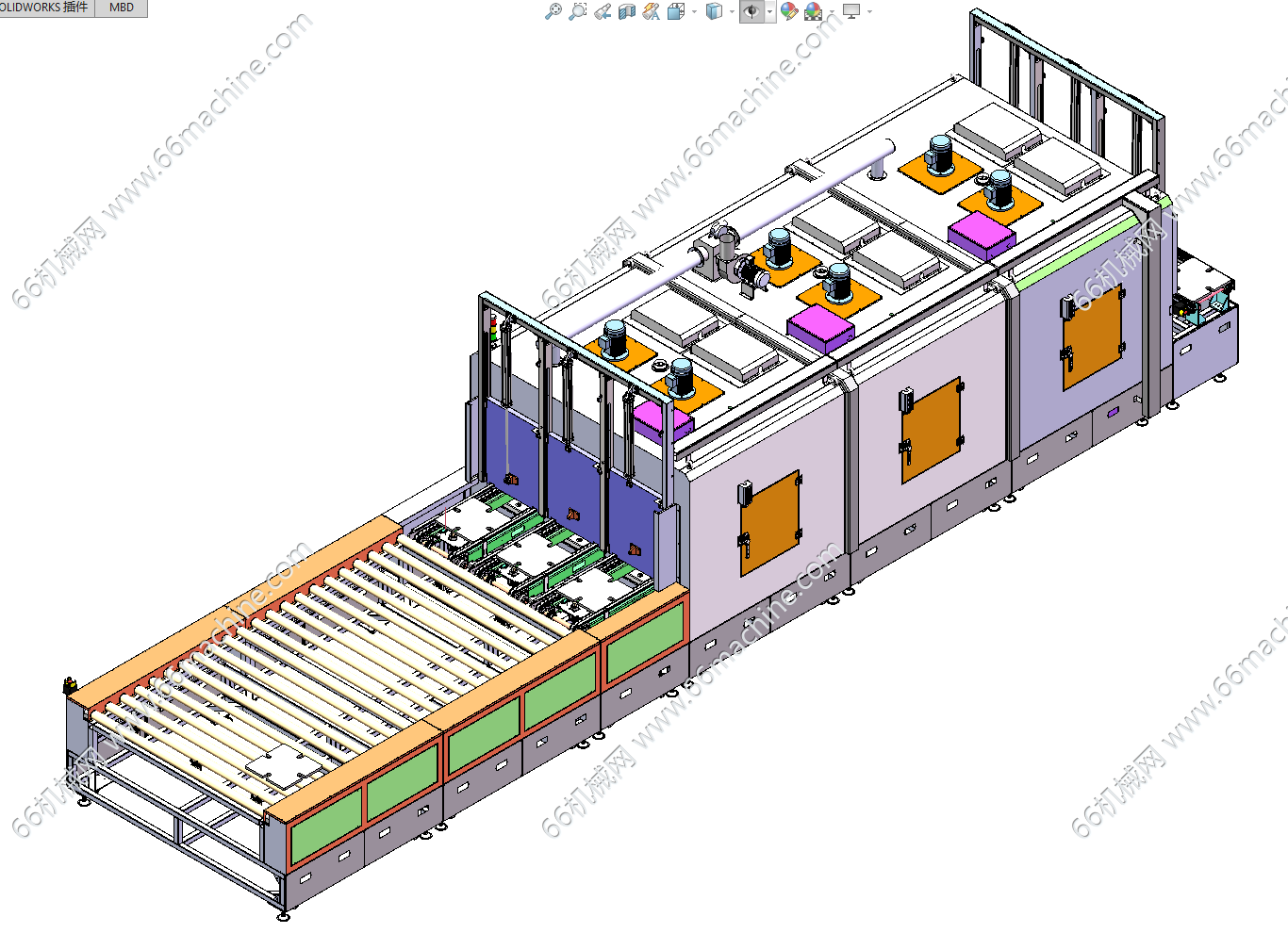

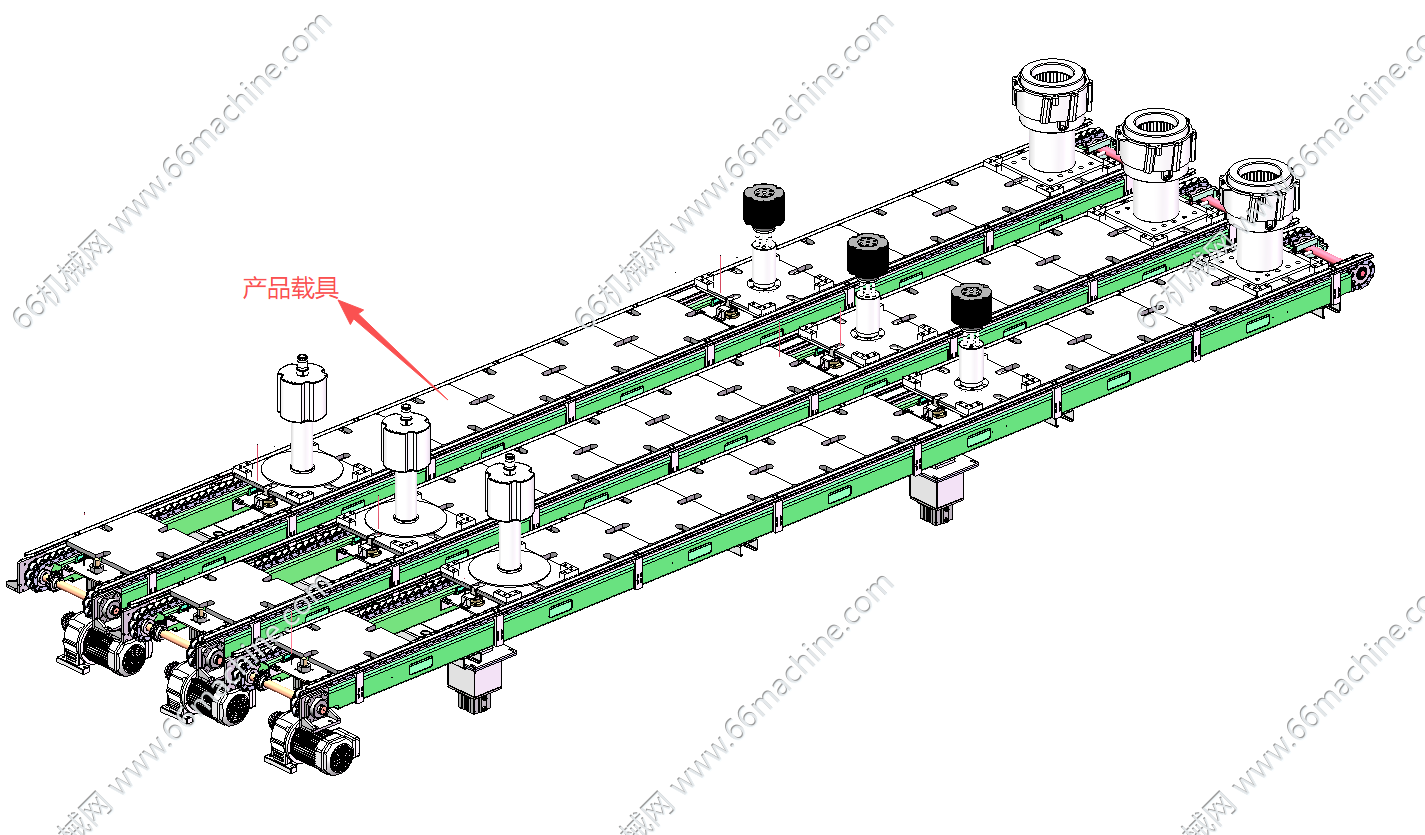

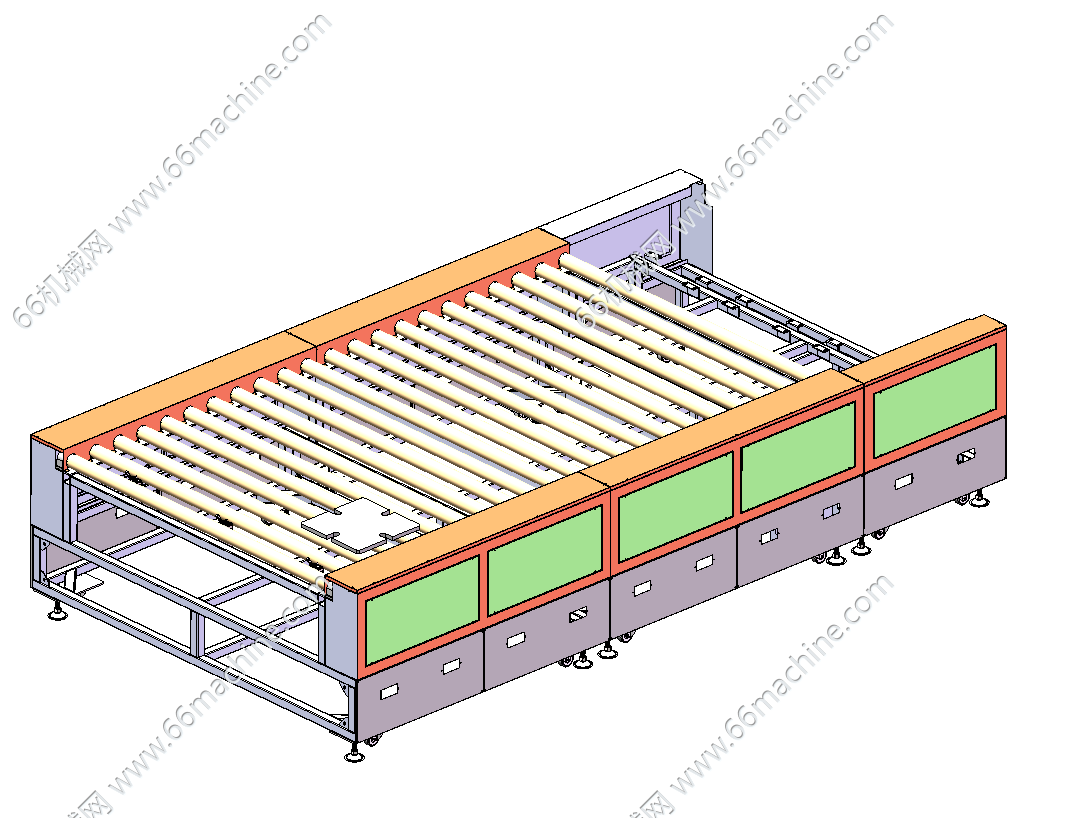

该模型为某企业三通道倍速链固化隧道炉，进料口配有3台顶升接驳机对炉内分料，接驳机采用气缸顶升,每台配有1台200W调速电机输送；加热区分左中右3排独立动力输送线,配变频器，采用耐高温倍速链输送；加热炉进出料口均配有一套安全光栅。每套检修门都配安全门锁,运行中上锁防止工人误操作；出料输送采用滚筒输送线，配1台1.5KW减速电机输送。广泛用于工业产品的烘烤固化作业，通用性强，仅供大家参考！
