上下物料组件(含吸盘式移栽机构)

发布时间：2024-11-14
图纸描述

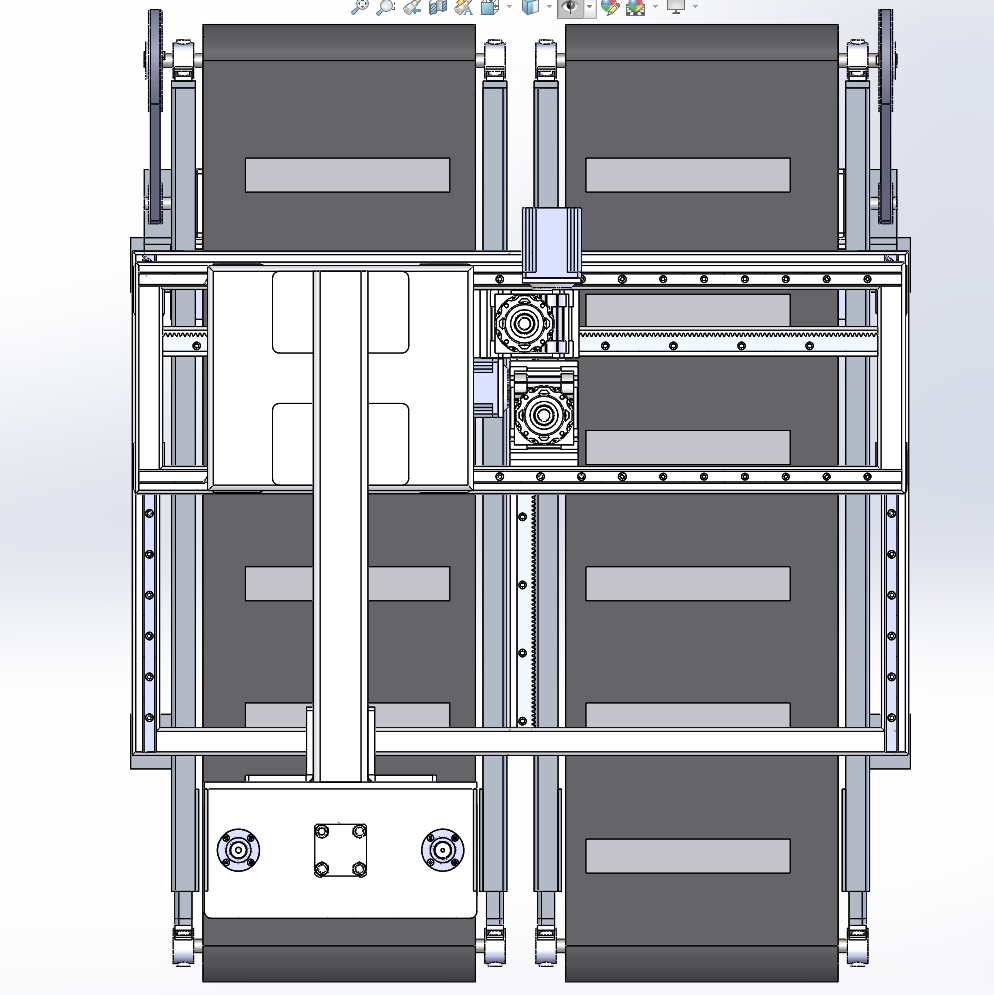

物料通过输送带装置运输到指定位置，吸盘组件通过电机带动齿轮齿条来前后左右移动，利用吸盘装置将物料放置在指定位置，三维结构设计合理，思路清晰，欢迎大家下载交流。

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 11 份
    图纸参数

    图纸ID: 96388294497145575

    图纸格式：SLDASM、SLDPRT、sldprt、sldasm

    图纸版本：Solidworks2020

    文件大小：25.28MB

    所需积分：50机械币

    可否编辑： 可进行编辑，包含特征参数
