龙门式移动裁断机—用于柱件、管件、主轴裁断（切断机、裁切机）3D+CAD

发布时间：2024-05-06


图纸描述

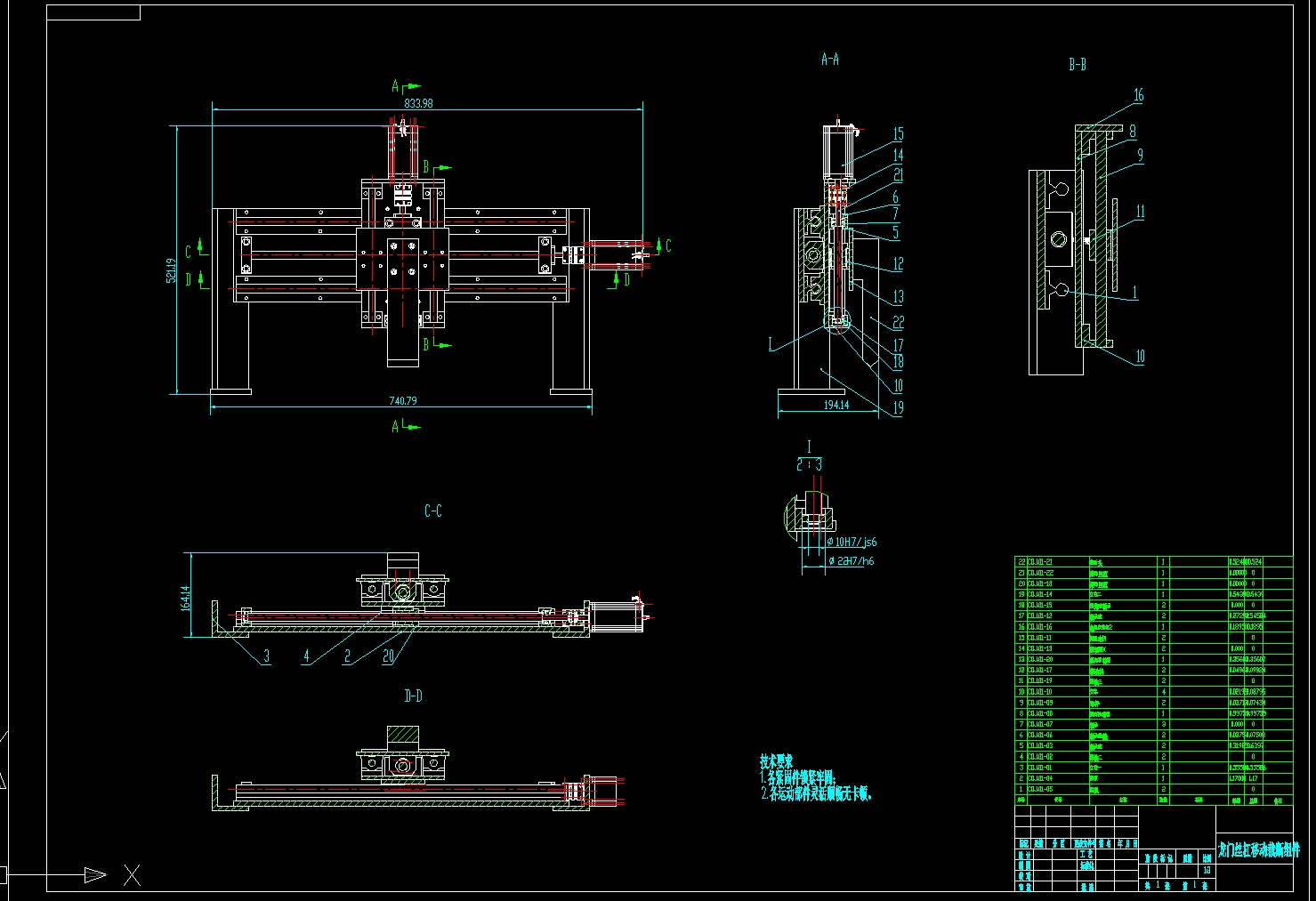

本模型为龙门式移动裁断机，将主轴类型的工件通过下方的装夹台来进行装夹，并通过伺服电机驱动滚珠丝杠螺母副的结构实现对该主轴类零件的移动进给，另外裁断头部分能够实现横向、垂直方向的复合运动，这两者的复合运动也都是采用的是伺服电机驱动，并通过滚珠丝杠螺母副的结构实现。在这两者复合运动的情况下来带动裁断头就可以实现快速对主轴类零件进行裁断，整个裁断机在主轴类零件装夹部分的移动进给动作下，并随着裁断头的复合运动就实现了对主轴类零件的精密切割、定向定长的裁断切割动作了。资料包含3D及CAD，可供大家参考！
