桁架式搬运机械手及其滚筒输送线（箱体夹取搬运装置）

发布时间：2025-01-04
图纸描述

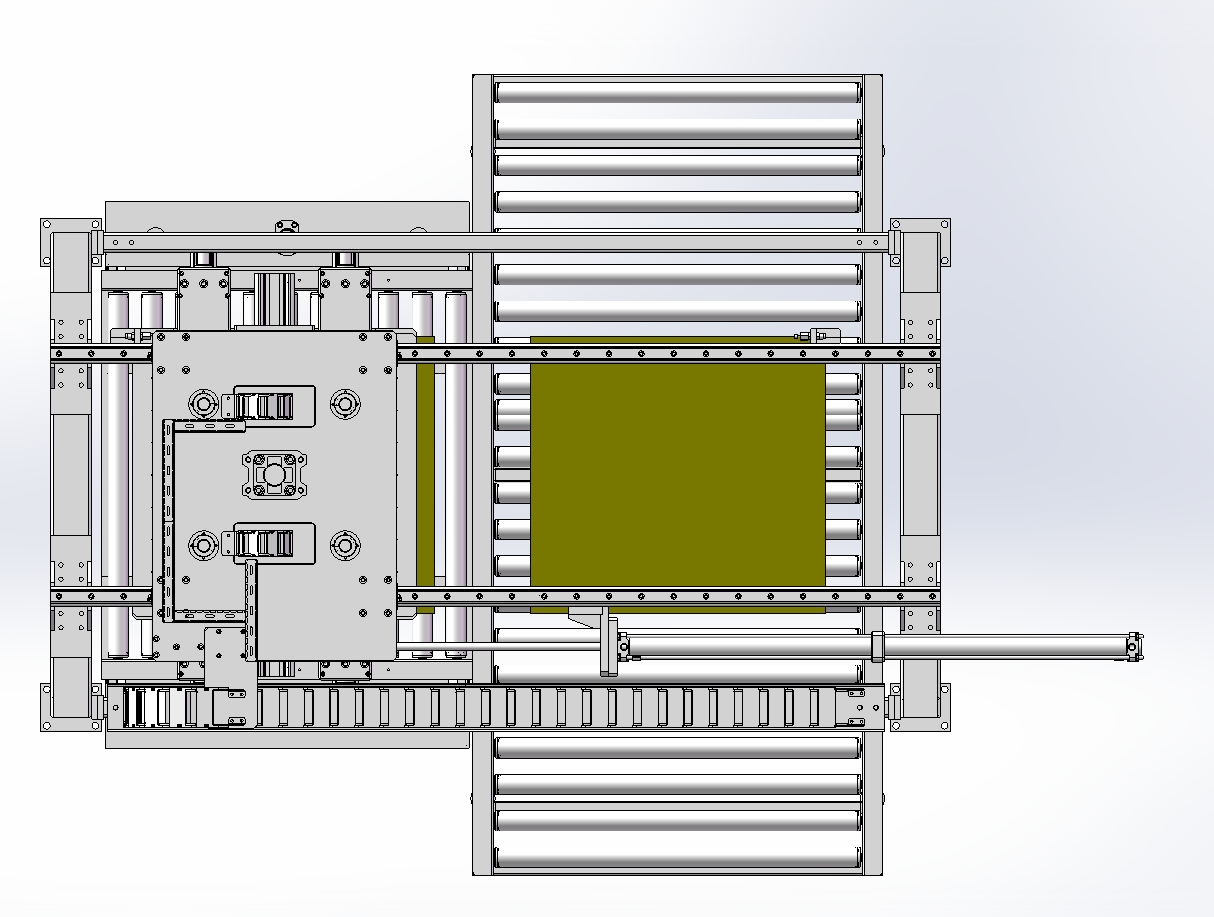

本模型为桁架式搬运机械手及其滚筒输送线（箱体夹取搬运装置），采用占用空间少的框架式结构，长行程气缸+双导轨结构实现往复动作，夹紧也采用气缸夹紧，适用于电子、食品、饮料、烟酒等行业的纸箱包装产品的搬运，可供大家参考！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 11 份
    图纸参数

    图纸ID: 96388294492954207

    图纸格式：sldprt、sldasm、SLDASM

    图纸版本：Solidworks2021

    文件大小：11.71MB

    所需积分：20机械币

    可否编辑： 可进行编辑，不包含参数

    关注人数：0人
