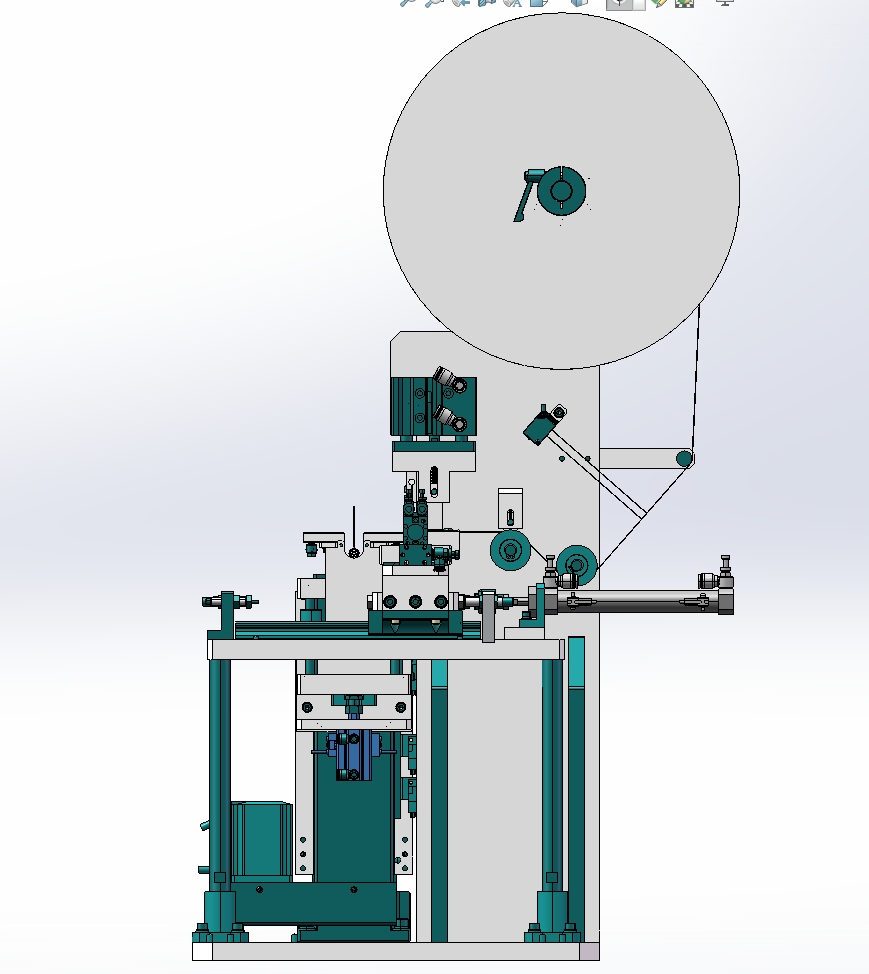

设计目的：将胶带从胶带卷拉出以定长切断，将5件圆筒形工件包扎在一起。设定场景：适用于圆筒形或圆柱形工件包扎。 动作流程：人工将胶带卷装夹好，按照行走路径把胶带铺开张紧，保证胶带前端突出长度处于拉胶带组件待夹持位置——拉胶带组件夹住胶带前端以定长拉到位——胶带包扎组件上升到位吸附胶带——压切胶带组件下压压紧胶带后同步切断胶带——放置工件至包扎位后，胶带包扎组件对工件进行包扎——往复以上流程。 二、结构参数 外形尺寸：L537.5x W448.5 xH930.5(mm)； 通用性：适用于相同尺寸各种工件； 循环周期：5(s)； 精度： ±0.3/200(mm)。 本模型为sw2022版本，另含x-t通用格式，可供大家参考！
