某企业液压泵站/液压站（含管路1：1建模）

发布时间：2024-05-06
图纸描述

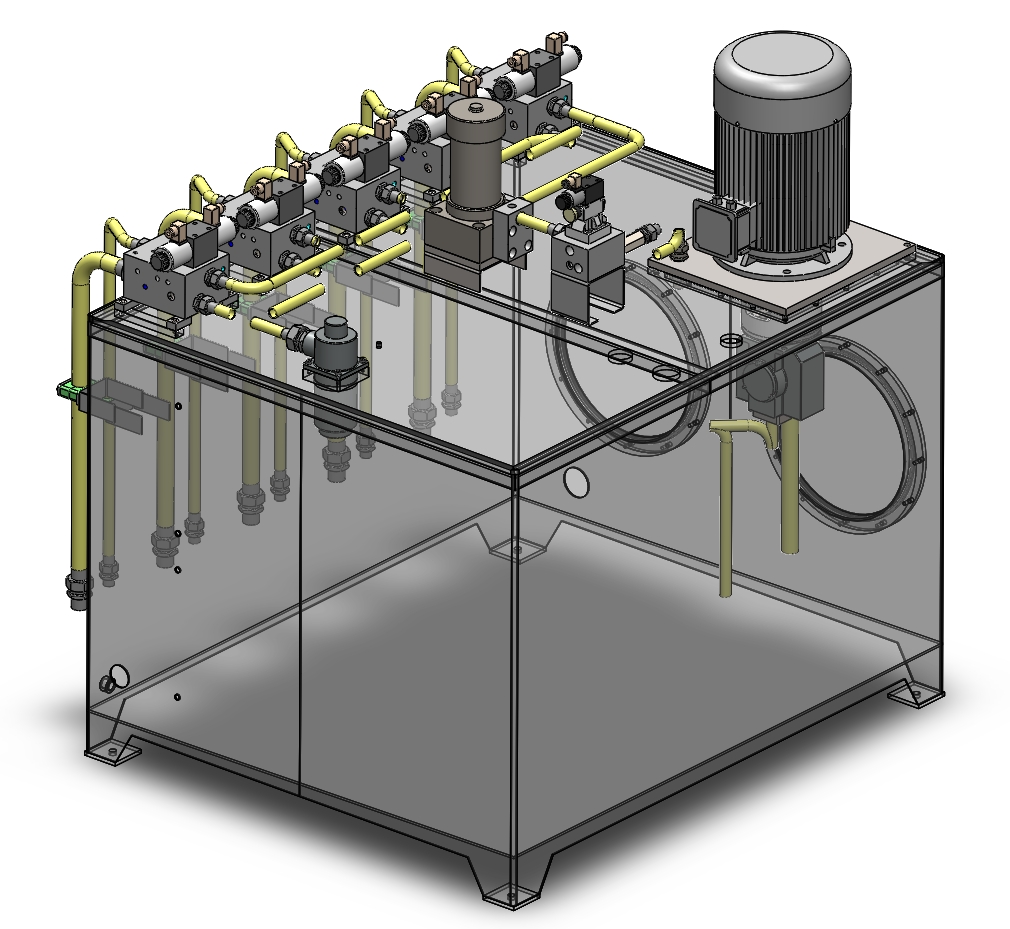

本模型为某企业液压泵站，由液压泵、驱动用电动机、油箱、方向阀、节流阀、溢流阀等构成，适用于驱动装置与液压站分离的各种机械上，将液压站与驱动装置（油缸或马达）用油管相连，液压系统即可实现各种规定的动作。按实物1:1建模，可供大家参考！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 39 份
    图纸参数

    图纸ID: 96388294492953833

    图纸格式：sldprt、SLDPRT、SLDDRW、sldasm、SLDASM

    图纸版本：Solidworks2021

    文件大小：15.21MB

    所需积分：20机械币

    可否编辑： 可进行编辑，不包含参数

    关注人数：0人
