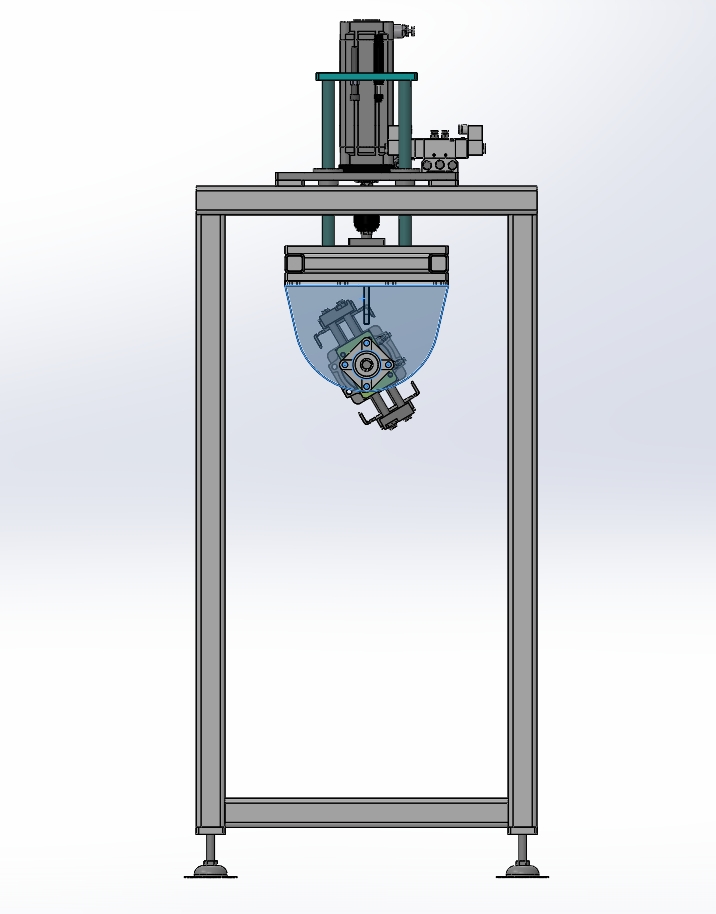

本模型为基于气缸驱动的升降翻转机构，升降采用气缸+四导柱结构，可有效保证升降的平稳性；翻转采用旋转气缸，夹持也采用气缸，并配有翻转夹紧板，多用于柱体件的翻转，x-t通用格式，可供大家参考！
非标设计
图纸ID: 96388294492953514
图纸格式：x_t
图纸版本：其它模型软件
文件大小：1019.92KB
所需积分：20机械币
可否编辑： 可进行编辑，不包含参数
关注人数：0人
