圆环工件循环料仓（含顶升机构）
发布时间：2025-04-02
-
-
-
-
-
-
-
-
-
-
图纸描述

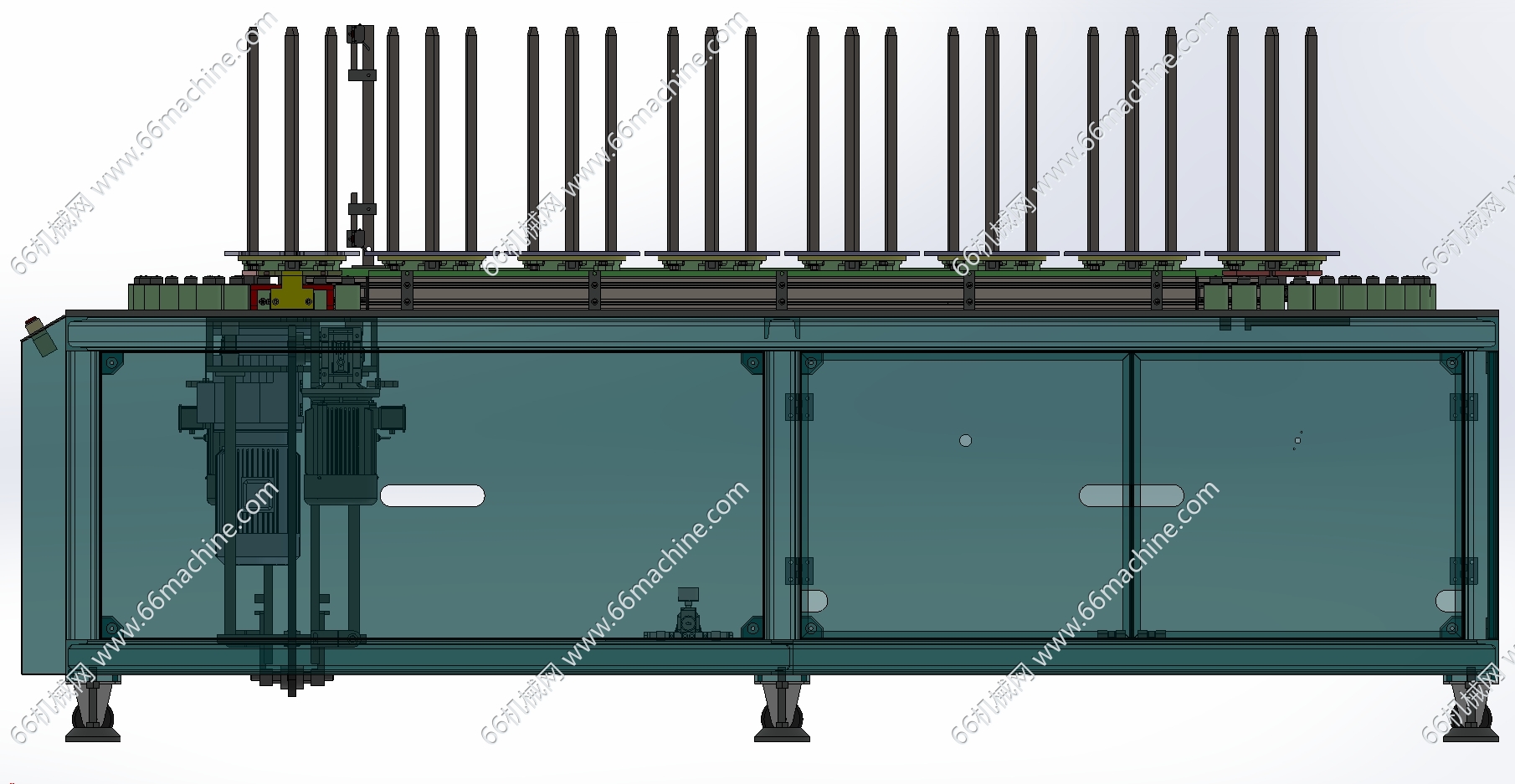

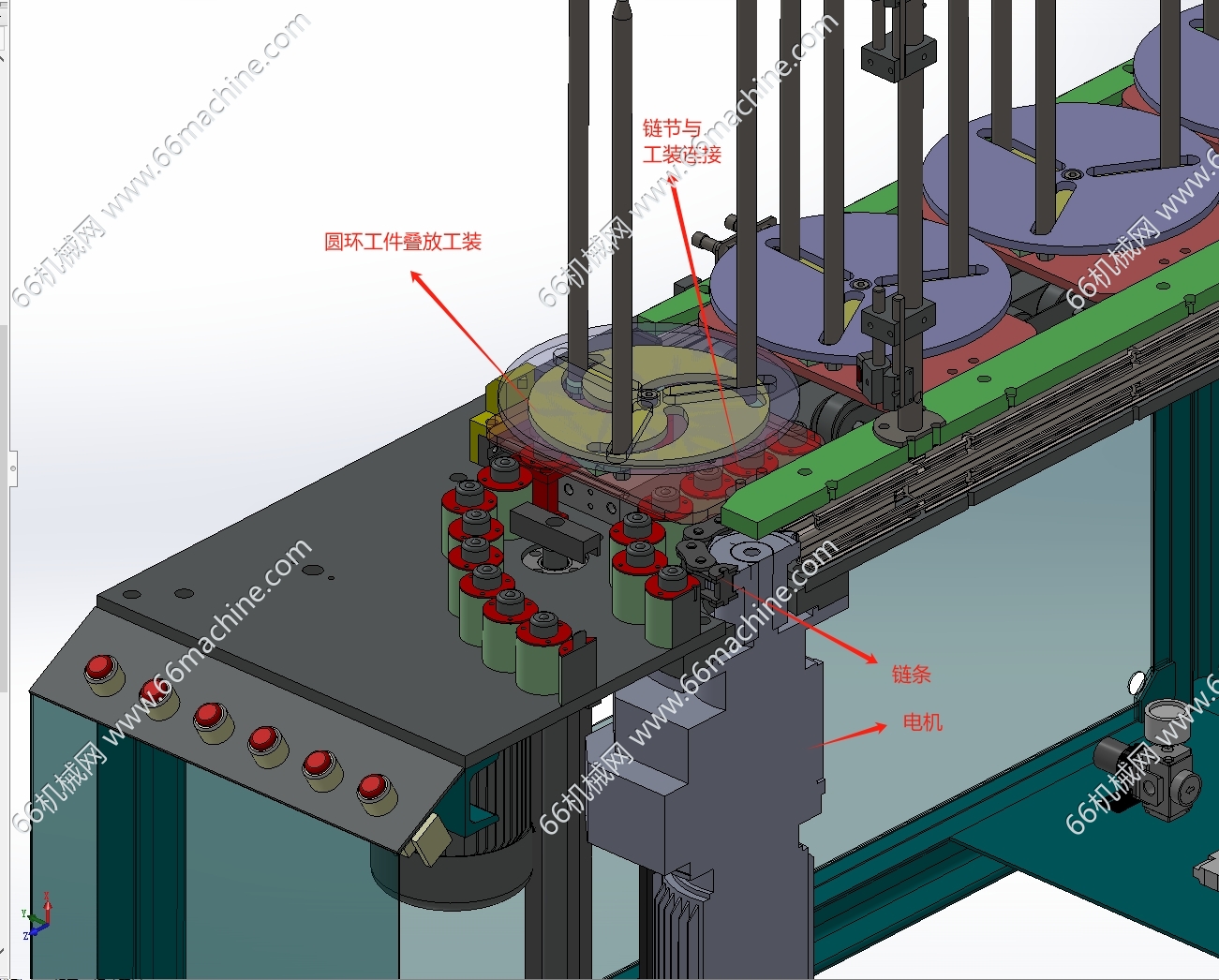

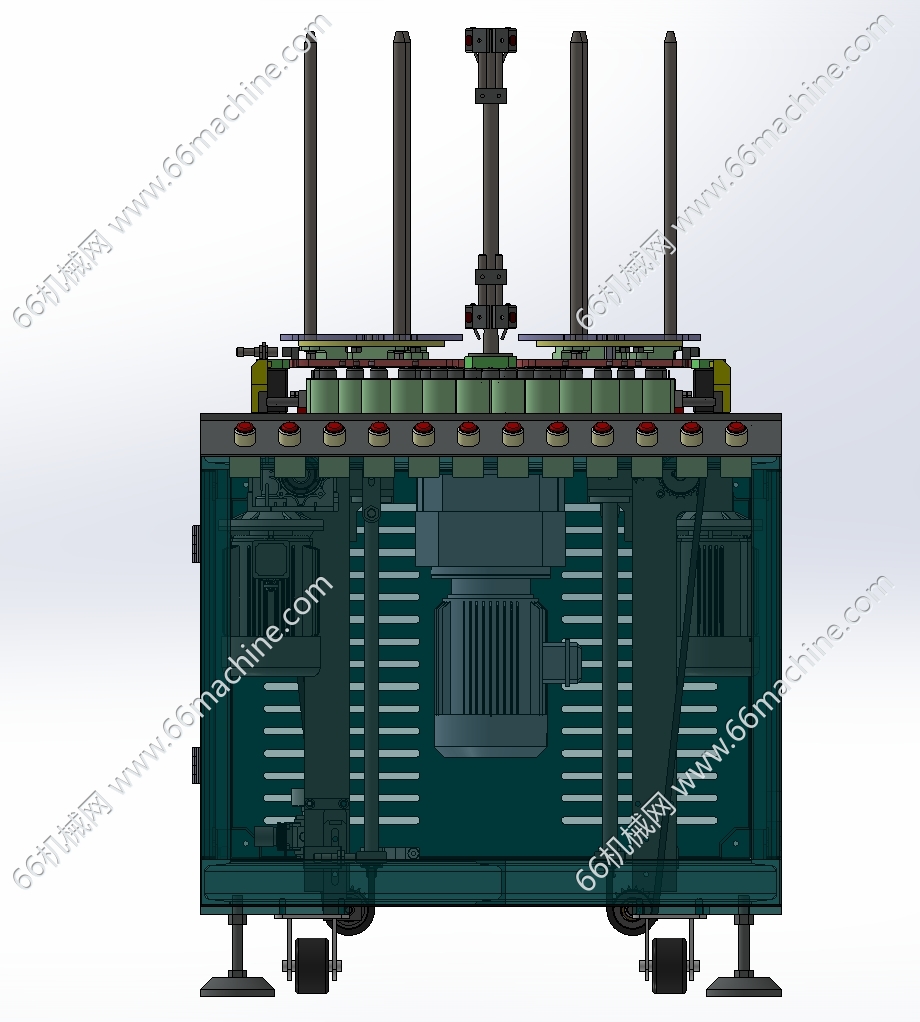

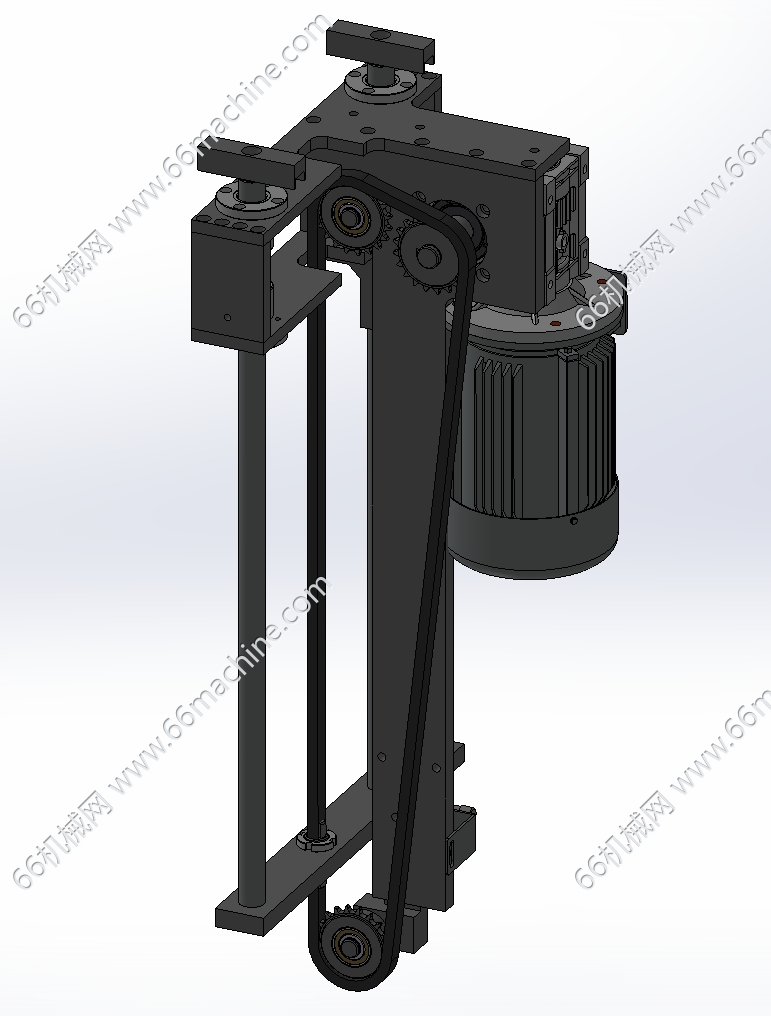

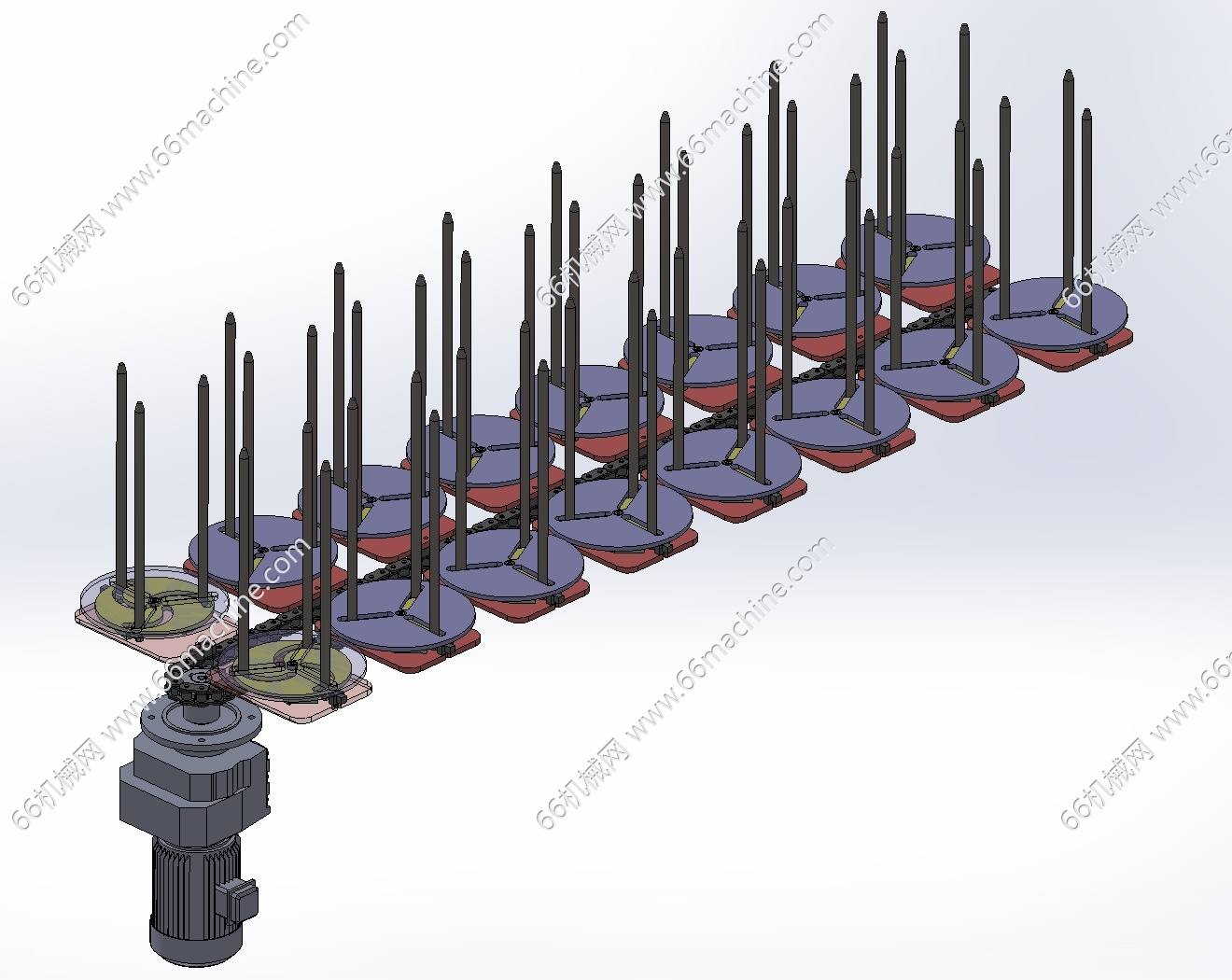

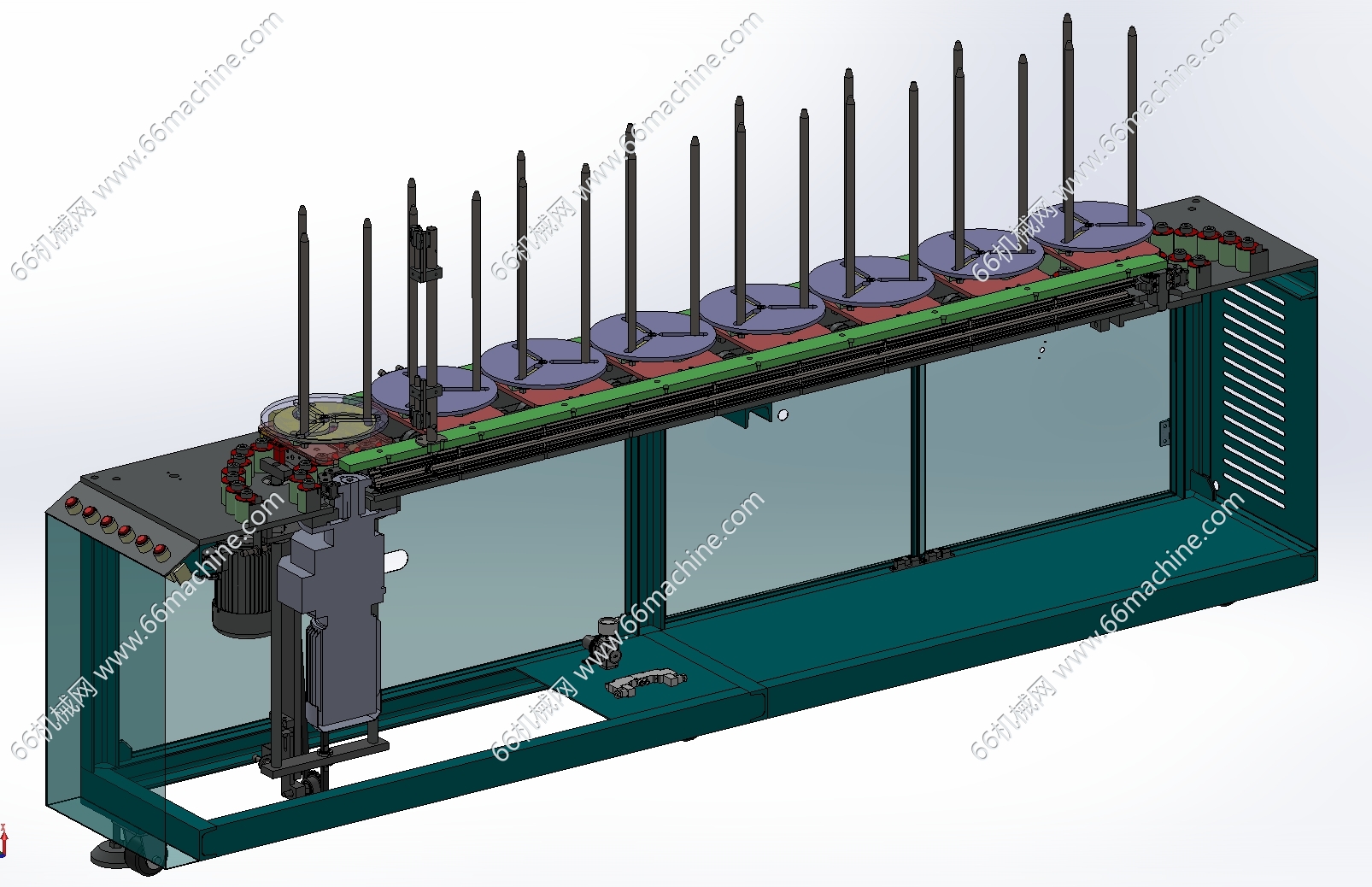

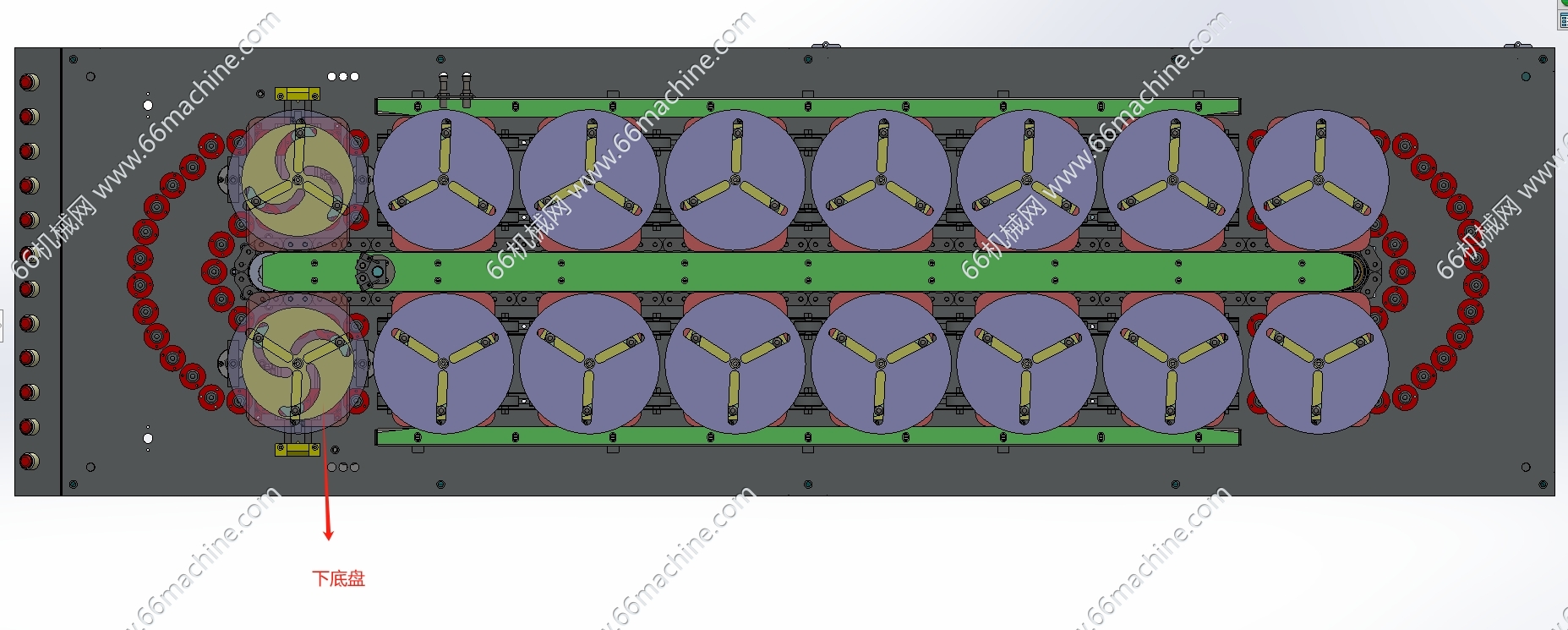

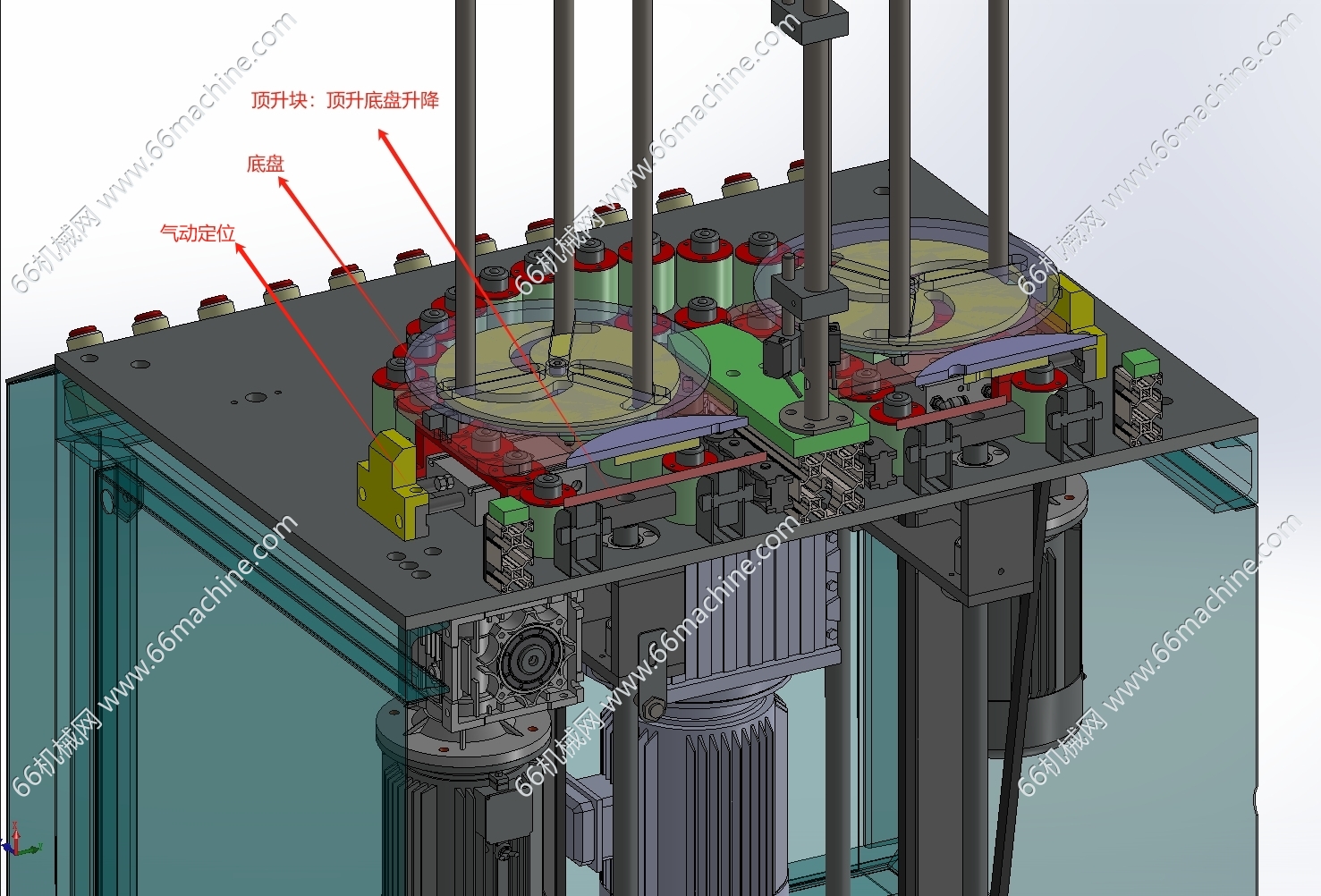

本模型为圆环工件循环料仓，主要有下机架、循环链、圆环工件工装、检测传感器、顶升机构等组成，工作流程：人工将圆环工件叠放入每个工装内——循环转动到取料工位（多采用机器人搭配取料）——顶升机构将工装下底盘托起并升降到一定高度（检测传感器确定高度）——机器人单次取最上面的圆环工件（同时顶升机构逐步顶升）——直至取完该工装内工件后再取下个工装。本机构实现圆环工件的自动上料，结构新颖独特，可供大家参考！
