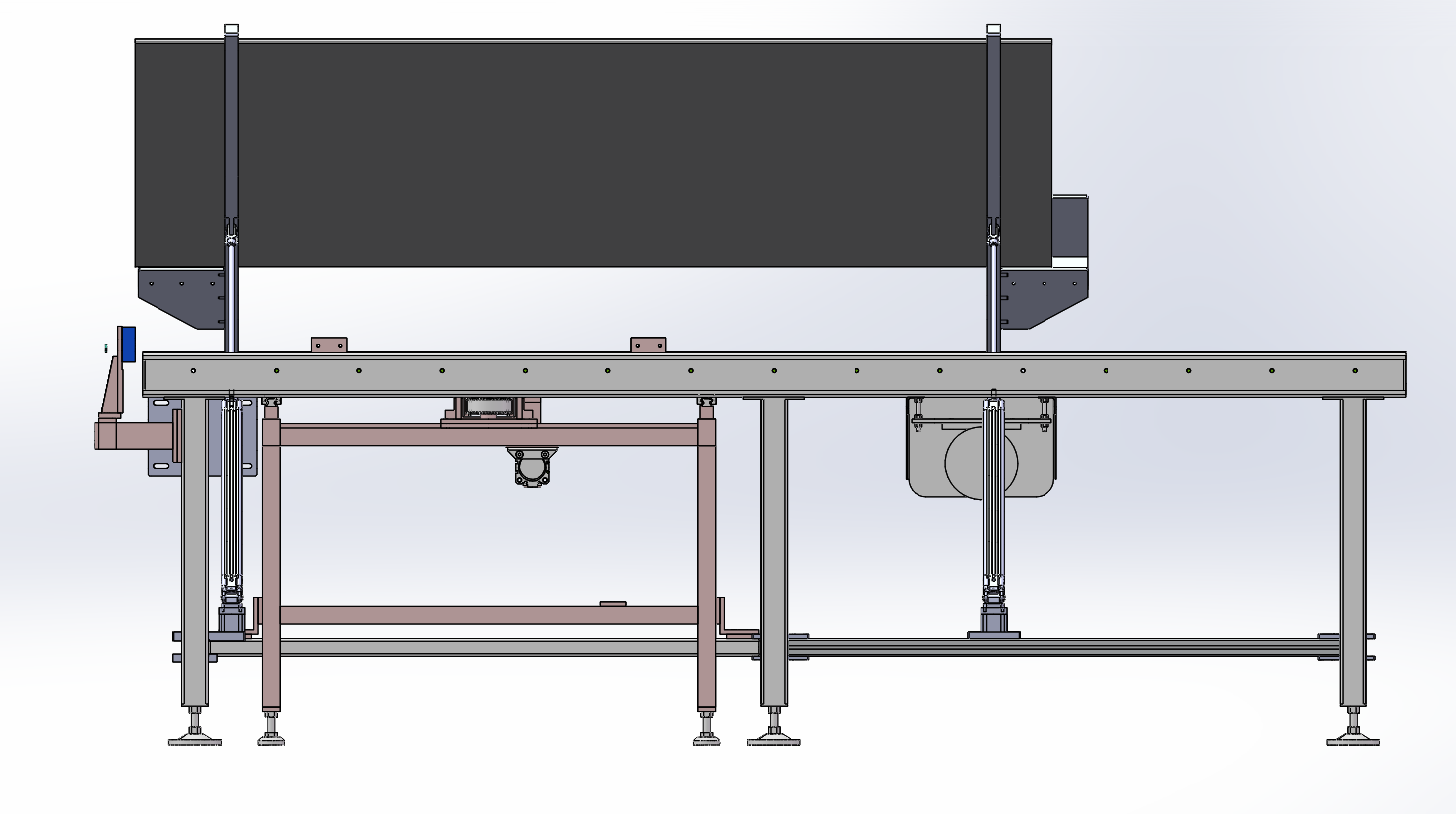

本模型为板料居中、翻转滚筒线，专用于板料居中定位以及顶升，可配合机器人抓手实现正面-反面交替取料。采用钢构+动力滚筒+气缸同步带居中+气缸顶升。结构简单，故障率少。sw2021版本，另含x-t格式，可供大家参考！
非标设计
图纸ID: 96388294492952180
图纸格式：sldprt、SLDPRT、SLDASM、sldasm、SLDDRW、x_t
图纸版本：Solidworks2021
文件大小：13.32MB
所需积分：35机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
