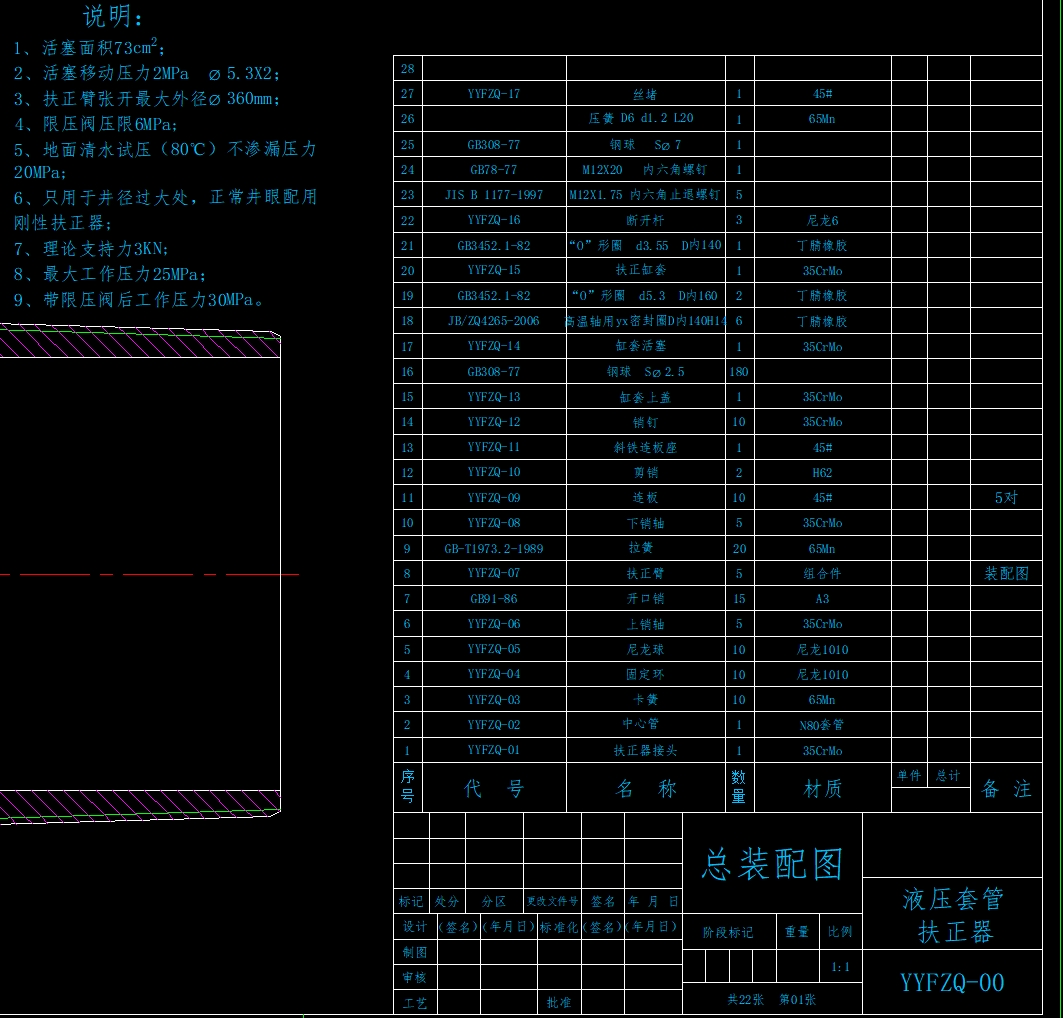

本套图纸为某企业139.7mm液压套管扶正器套图，在仪器下井过程中能够保证仪器的居中，减少仪器下井摩擦阻力，滚轮扶正器结构简单，制造方便，包括扶正本体、滚活塞、中心管等零件。技术说明:1、活塞面积73CM²；2、活塞移动压力2MPa；3、扶正臂张开最大外径360mm；4、限压阀压限6MPa；5、地面清水试压(80℃)不渗漏压力20MPa；6、只用于井径过大处，正常井眼配用刚性扶正器；7、理论支持力3KN；8、最大工作压力25MPa；9、带限压阀后工作压力30MPa。资料仅供参考！
图纸ID: 96388294492951221
图纸格式：dwg
图纸版本：AutoCAD2007
文件大小：344.36KB
所需积分：35机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
