连杆驱动转弯机构（应用场景如：物料盒转弯装置）3D+CAD套图

发布时间：2024-10-22
图纸描述

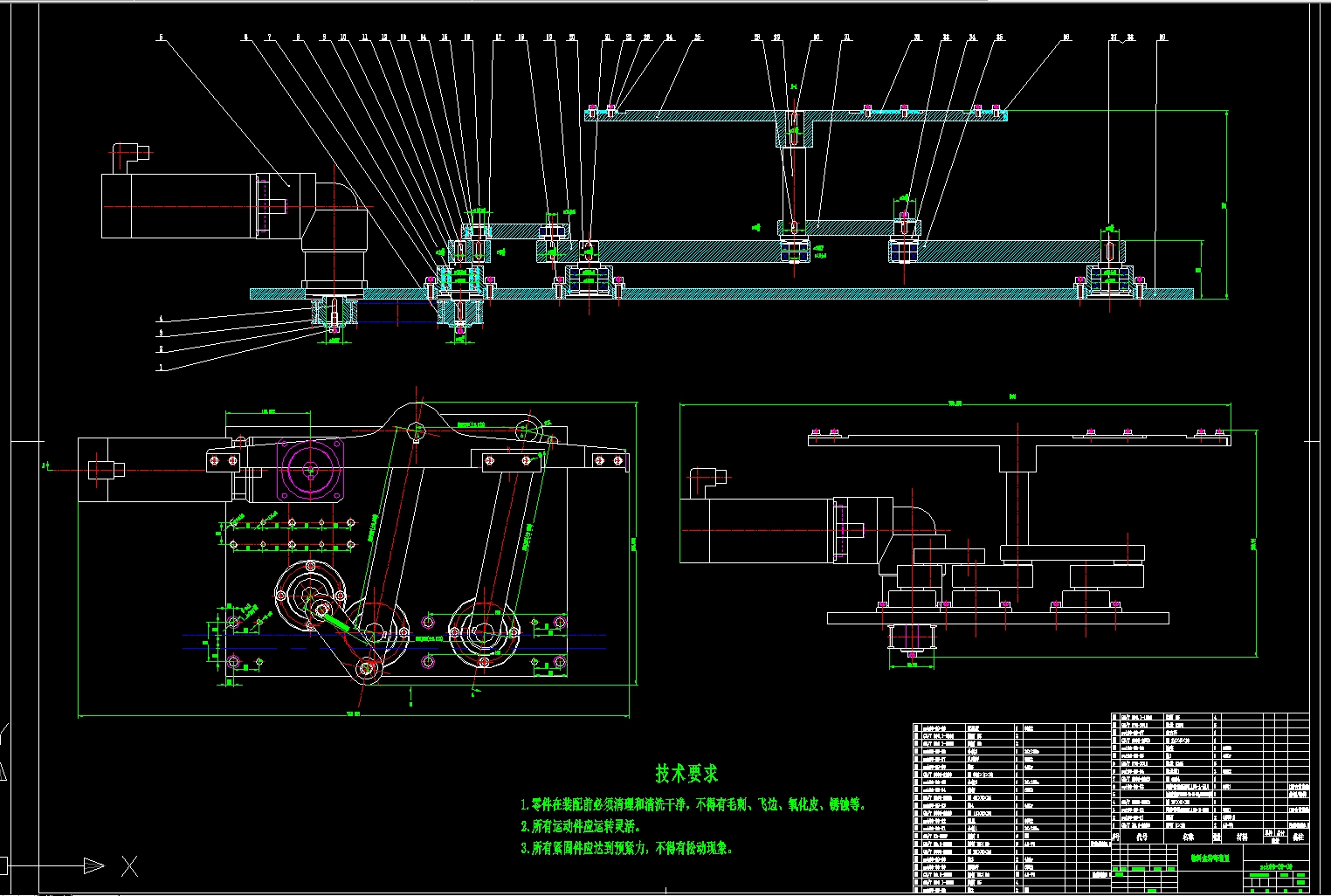

本模型为连杆驱动转弯机构，通过伺服电机带动同步带转动，通过连杆装置来实现推爪的转动，来实现方向的变化，达到转弯的目的，应用场景如：物料盒转弯装置，可供大家参考！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 11 份
    图纸参数

    图纸ID: 96388294492951070

    图纸格式：dwg、sldprt、SLDPRT、sldasm、SLDASM

    图纸版本：Solidworks2016

    文件大小：9.08MB

    所需积分：30机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
