无人机共轴双桨

发布时间：2023-12-28


图纸描述

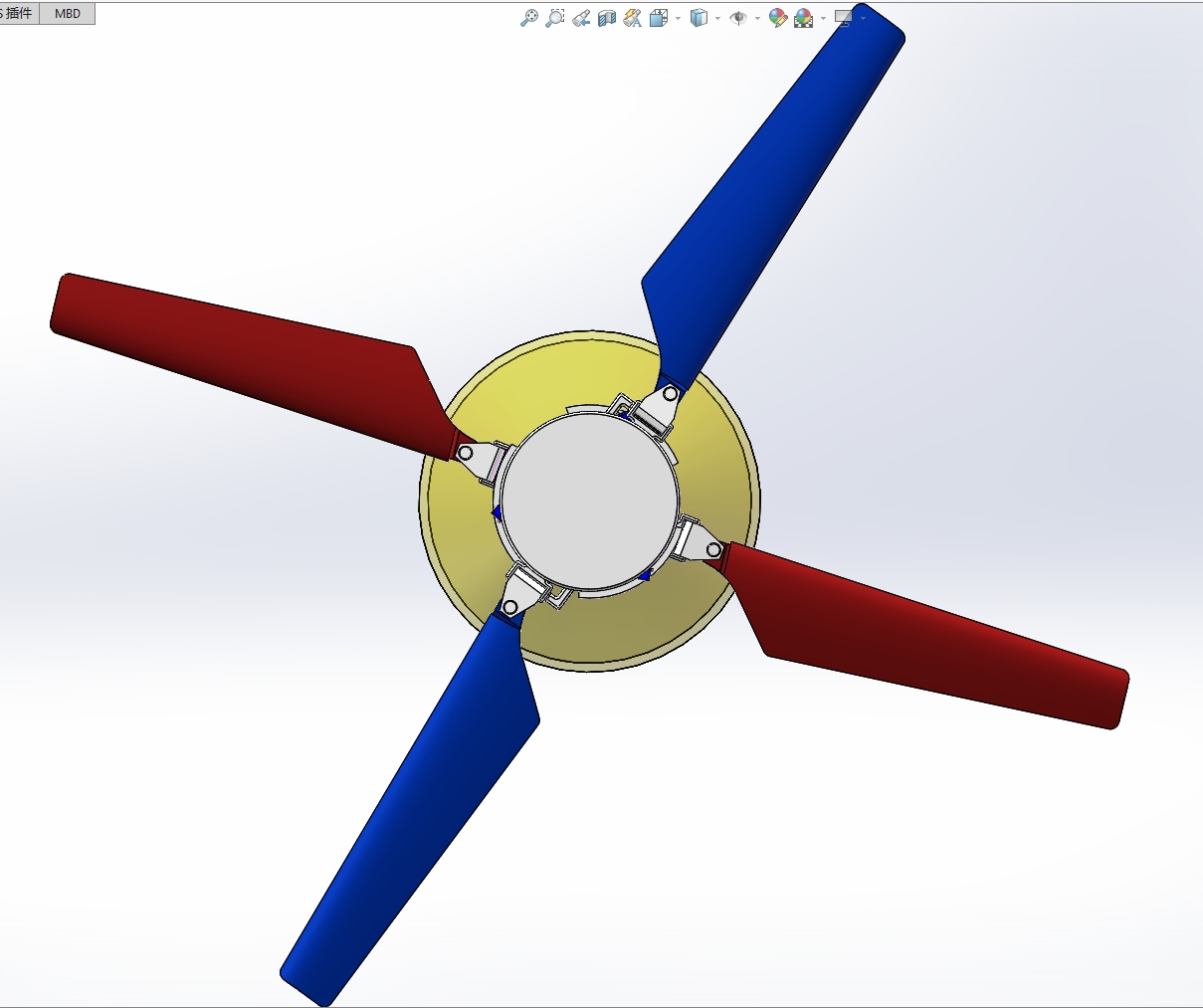

共轴双桨用套筒轴驱动上下两副反转的旋翼，同样有串列双桨的上下旋翼之间的间距问题，间距小了，上下旋翼有可能打架；间距大了，不光阻力高，对驱动轴的刚度要求也高，而大功率的套筒轴本来在机械上就难度很大。套筒轴不光要传递功率，还要传递上面旋翼的总距、周期距控制，在机械设计上有相当的难度。共轴式双旋翼直升机两副旋翼一上一下，平常飞行时不会相碰。但是在某些特殊的情况下，如在飞行中遇到突然变风，机动超过极限值，桨叶变形或损坏时，作用在桨叶上的气动力、离心力和重力就会失去原来的平衡，从而偏离正常的运行轨迹而发生碰撞。
