气动搬运机构（含气动夹紧搬运装置）

发布时间：2024-11-26
图纸描述

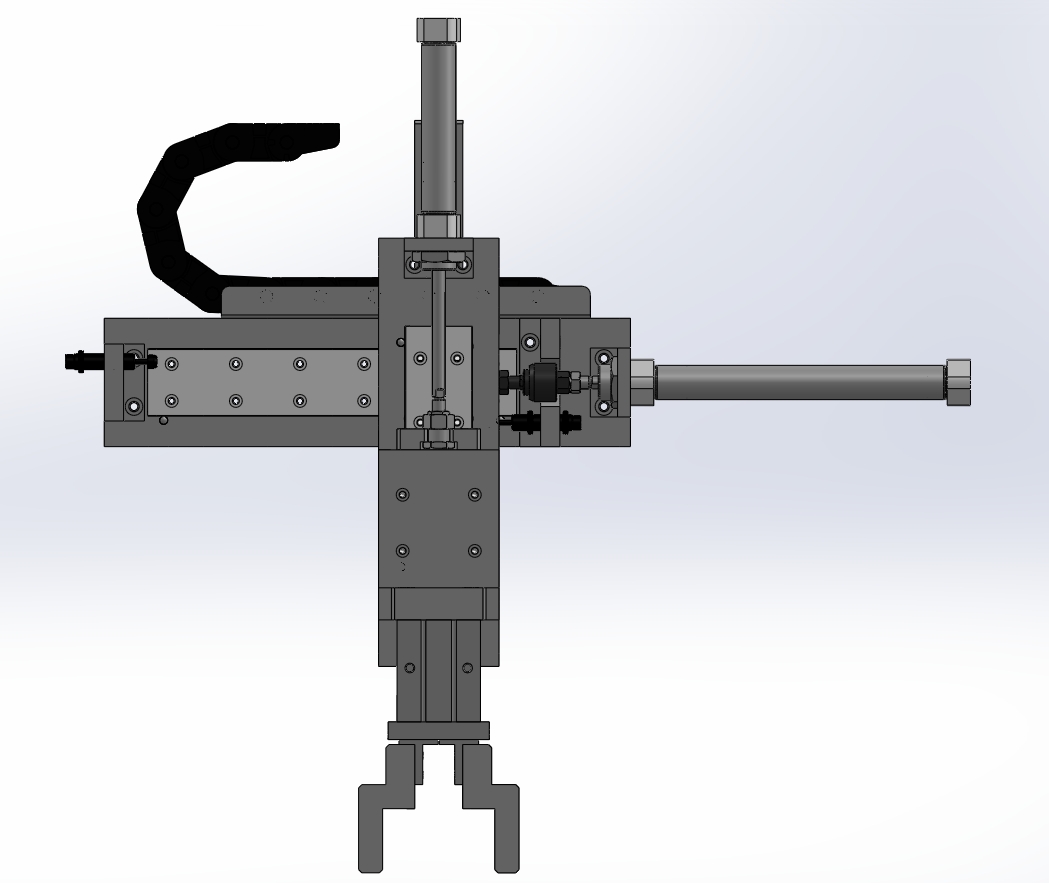

本模型为气动搬运机构，XZ轴均采用气缸驱动，夹紧采用夹紧气缸，该机构可以实现将工件从A位置转移至B位置，用于不同工艺之间搬运、下料搬运等应用场景，可供大家参考！

    非标设计

    非标设计

    查看我的 0 个作品
    从事机械制图
    获推荐作品 11 份
    图纸参数

    图纸ID: 96388294492950837

    图纸格式：SLDPRT、SLDASM

    图纸版本：Solidworks2023

    文件大小：11.94MB

    所需积分：10机械币

    可否编辑： 可进行编辑，包含特征参数

    关注人数：0人
