插扣式石墨阻火圈

发布时间：2025-08-04


图纸描述

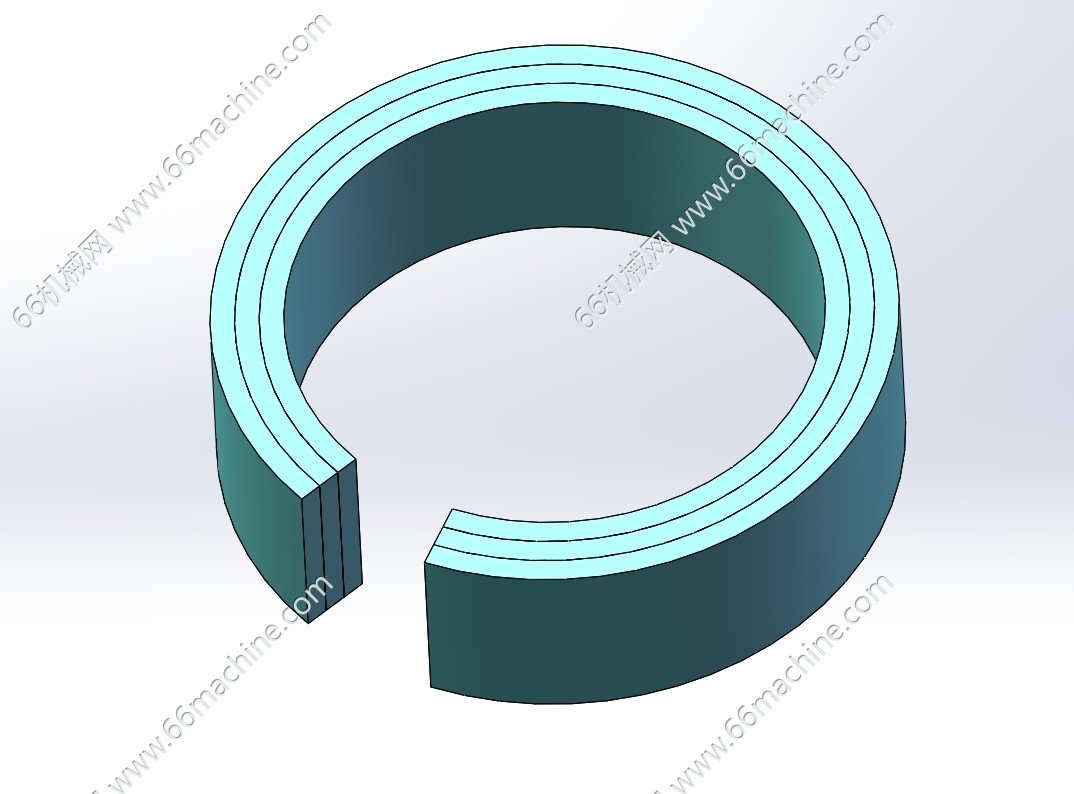

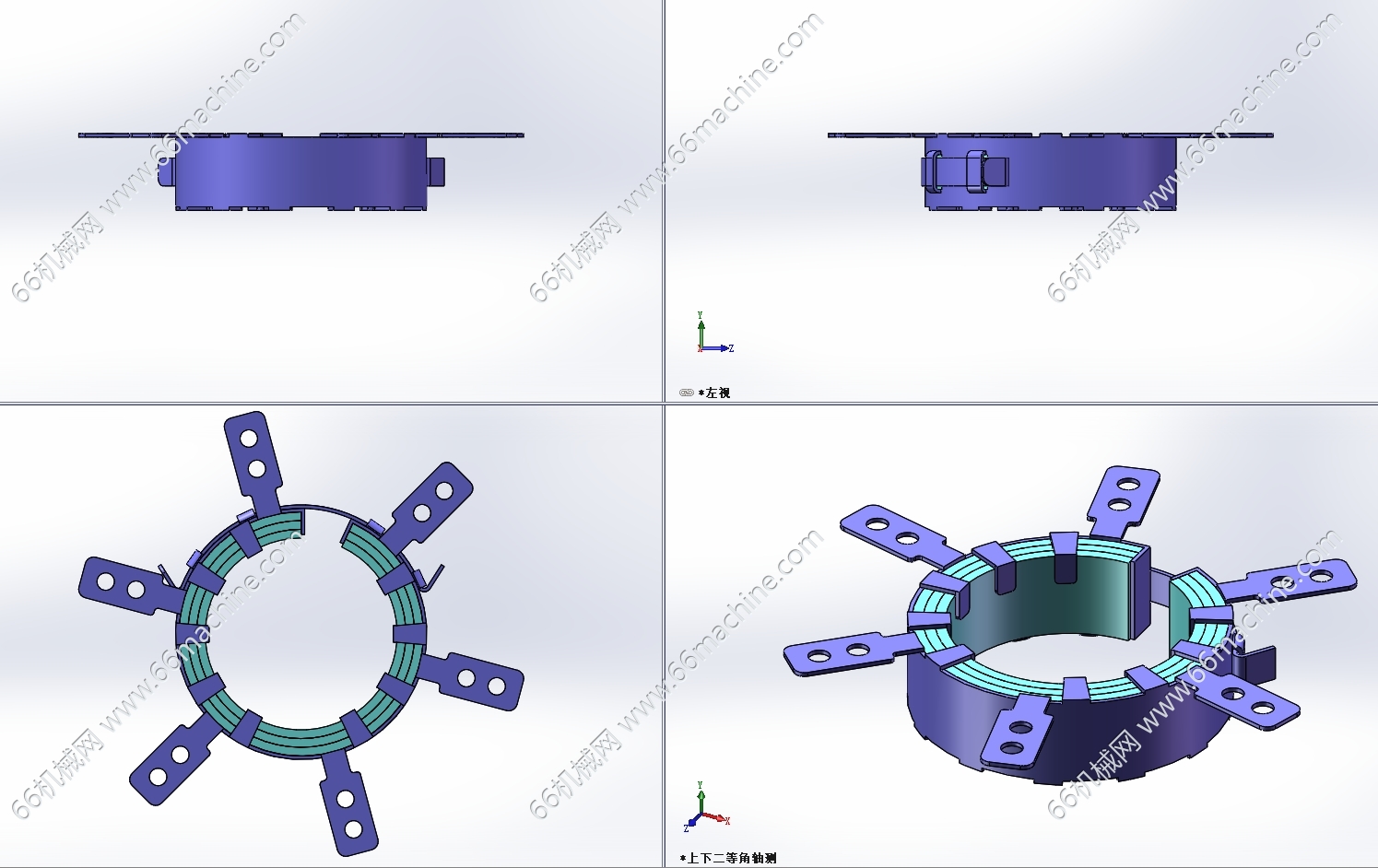

本模型为插扣式石墨阻火圈，其由一阻火带首尾连接形成，阻火带包括层叠设置的石墨带和金属带，金属带包覆在石墨带外，金属带外侧设有用于收紧金属带的扣带，金属带的侧壁上设有与扣带相连接的插扣，通过扣带与插扣配合收紧金属带和石墨带，能使金属带与石墨带结合得更加紧密，扣带的安装方式便捷，适用于狭小空间内阻火圈的安装；金属带上的端面挡片、连接固定片、包覆固定片和顶面固定片可以由一条金属薄片一体化冲切而成，加工简便，结构简单；金属带的下缘设有多个连接固定片，可以方便可靠地与墙体或楼板进行连接固定。
