蓄电池自动抽酸机（电池电解液抽取机）

图纸描述

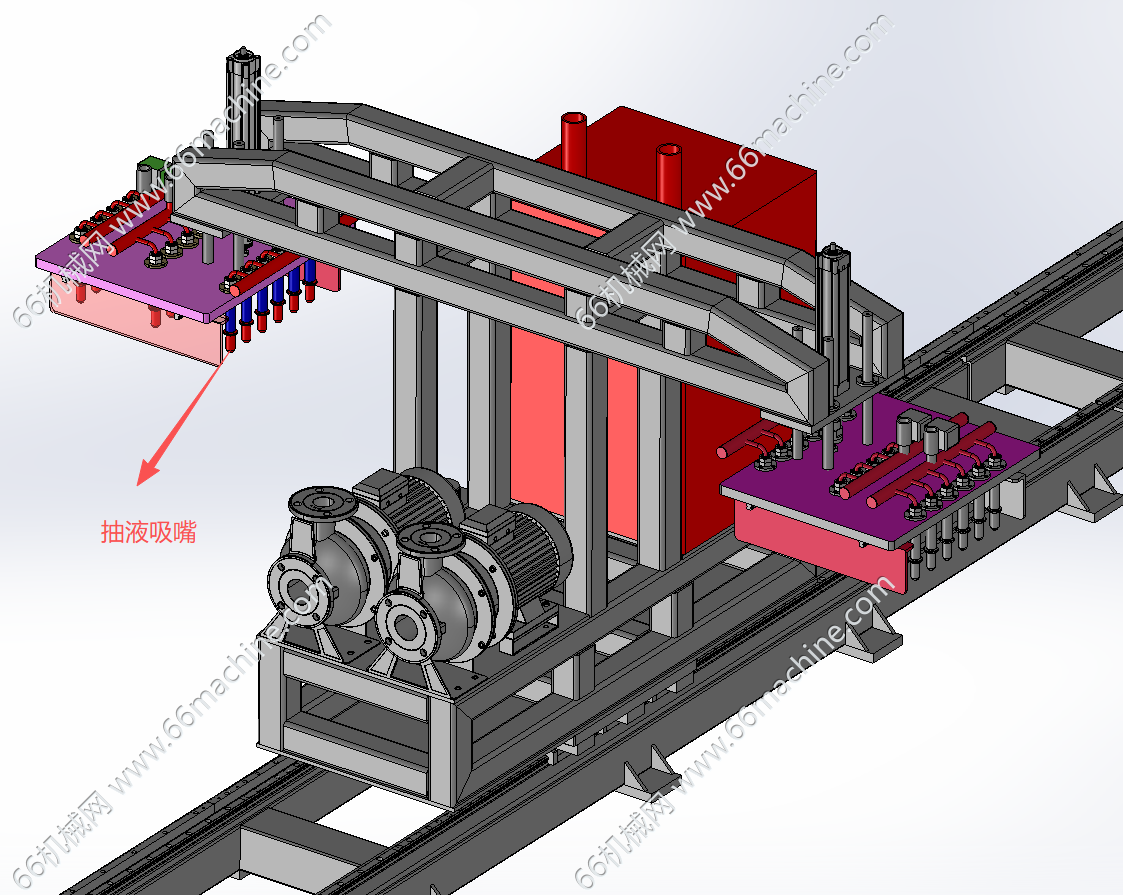

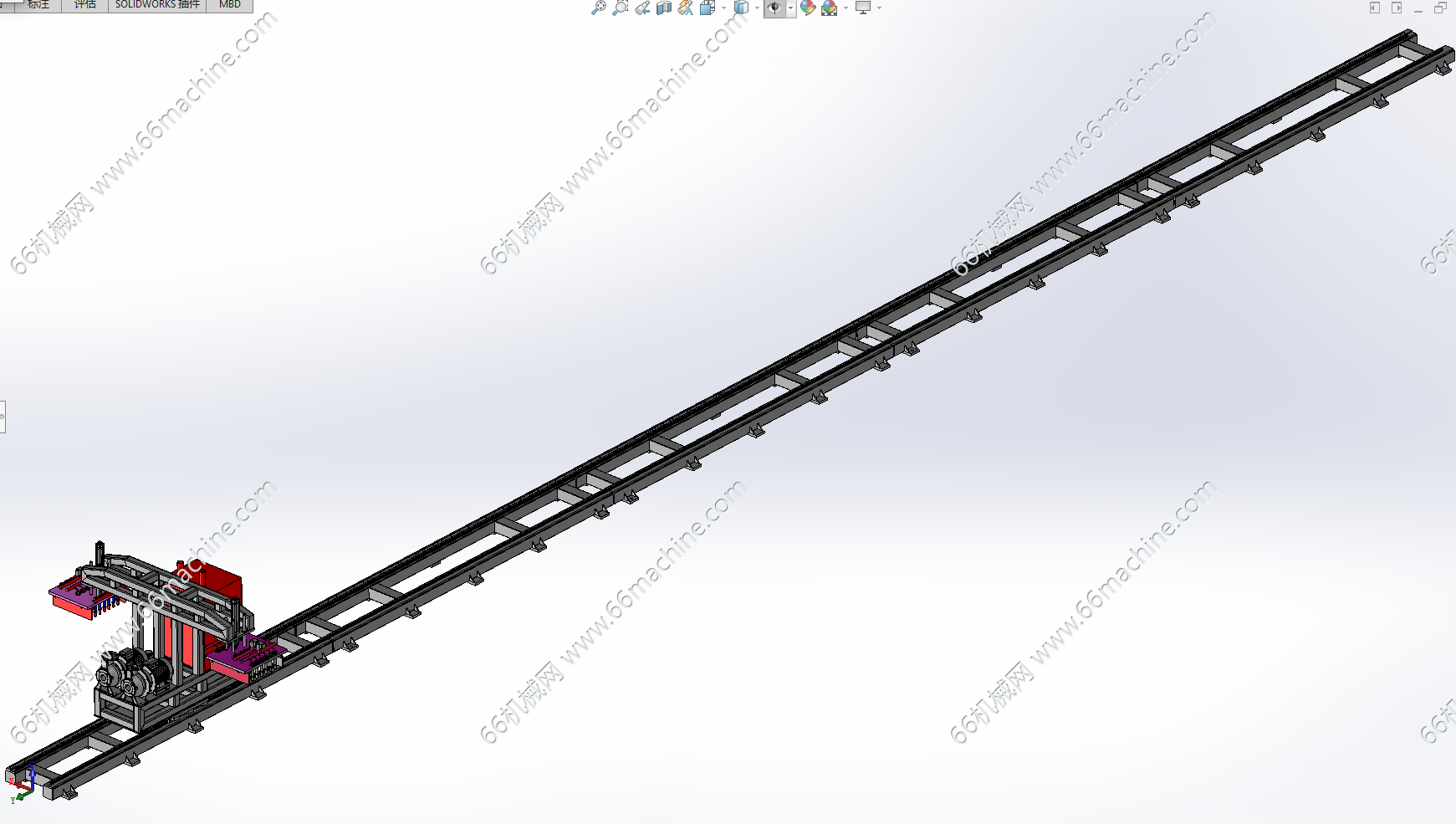

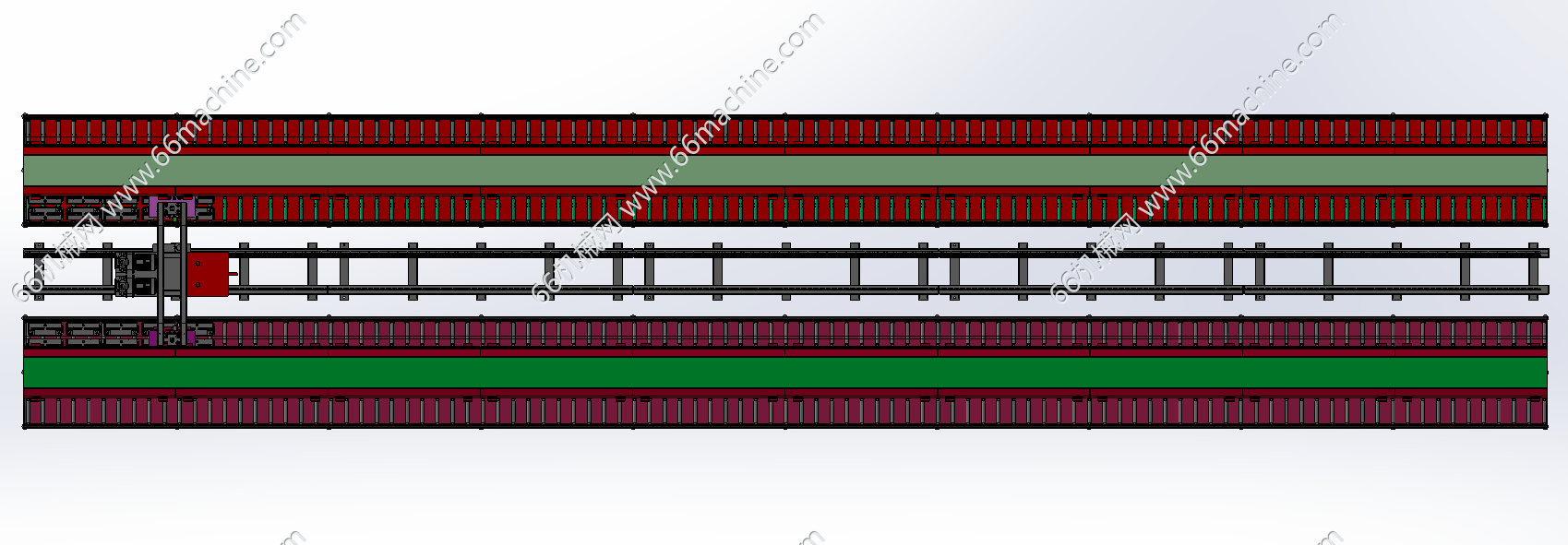

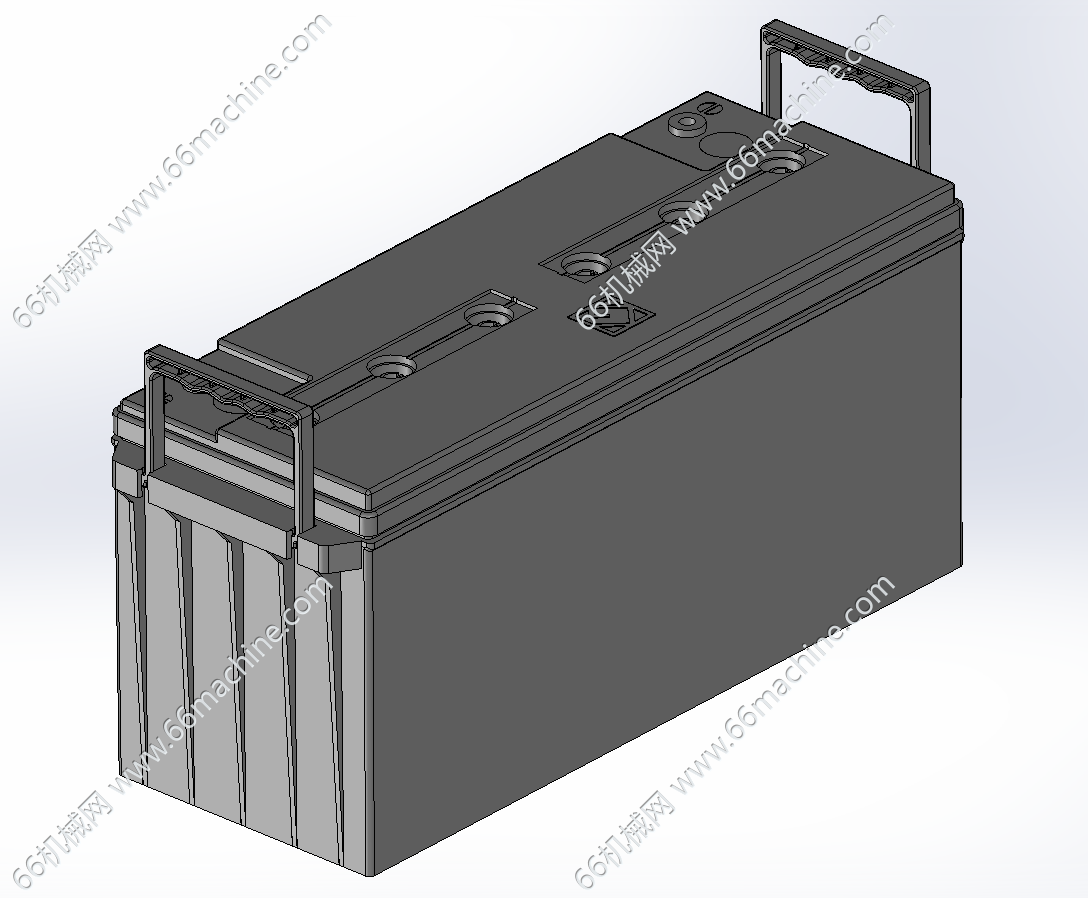

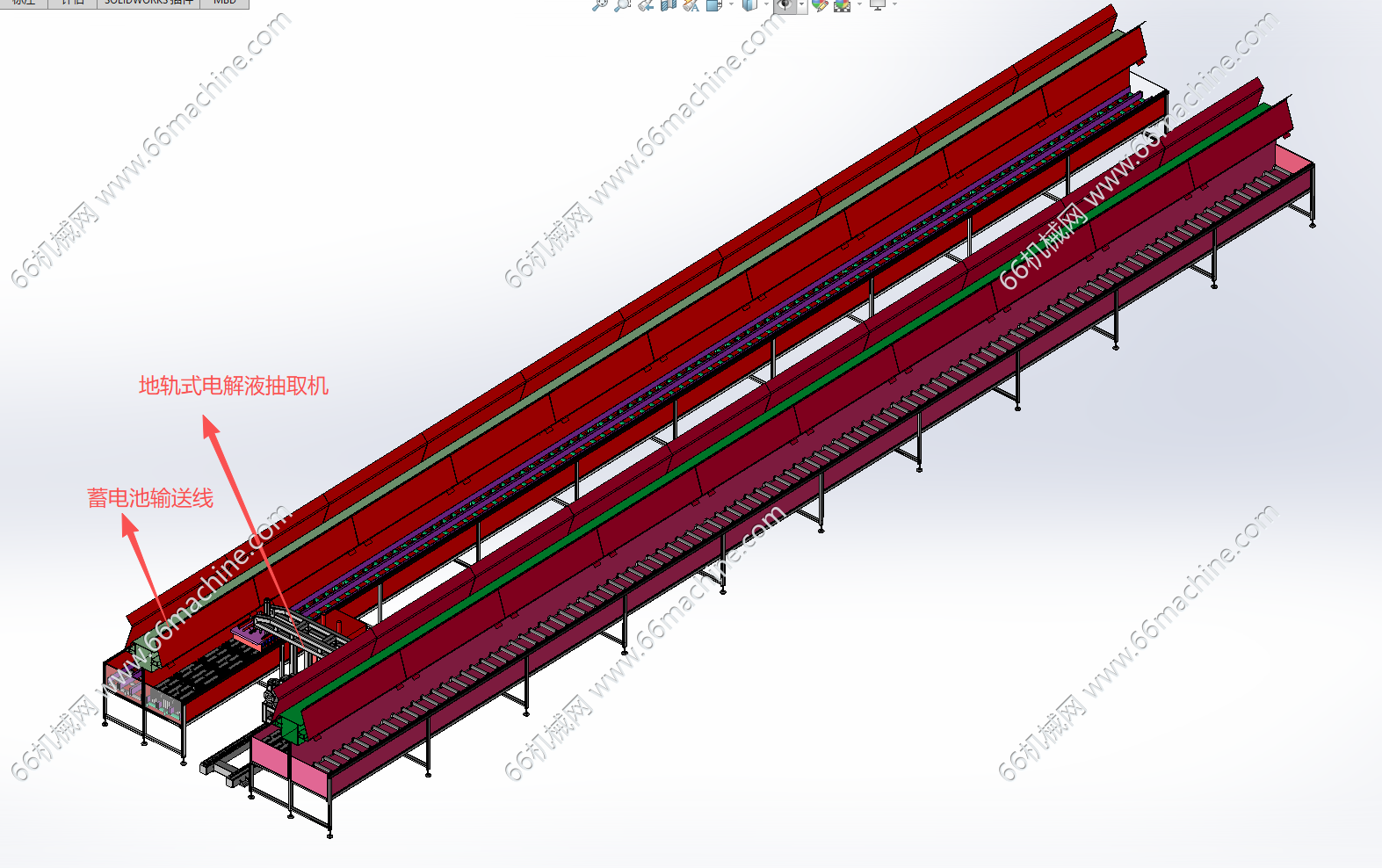

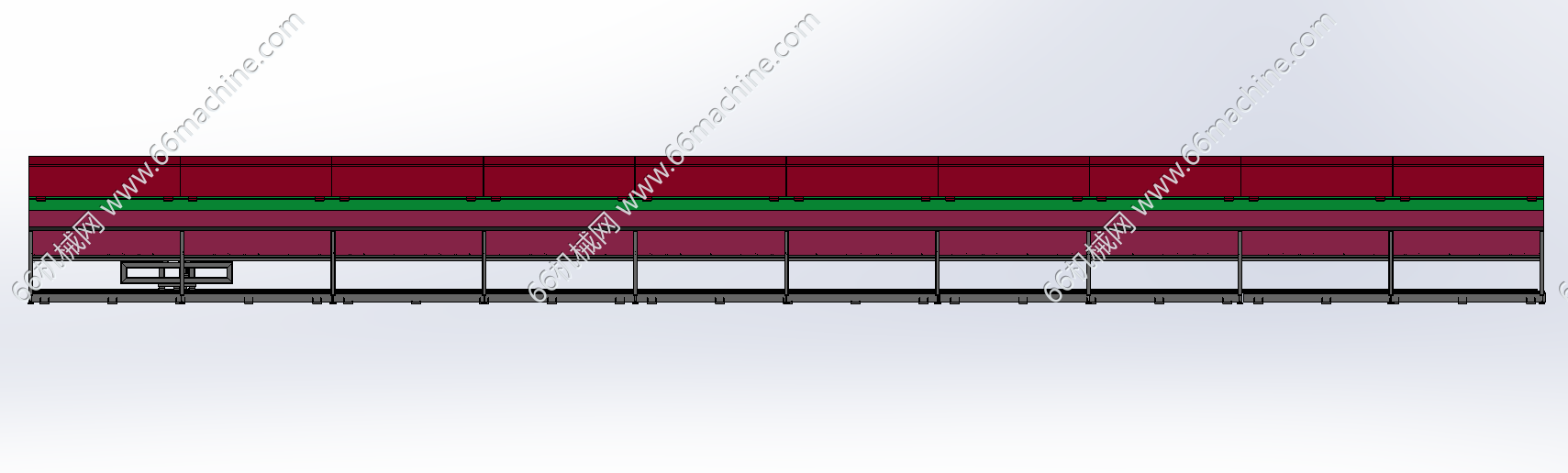

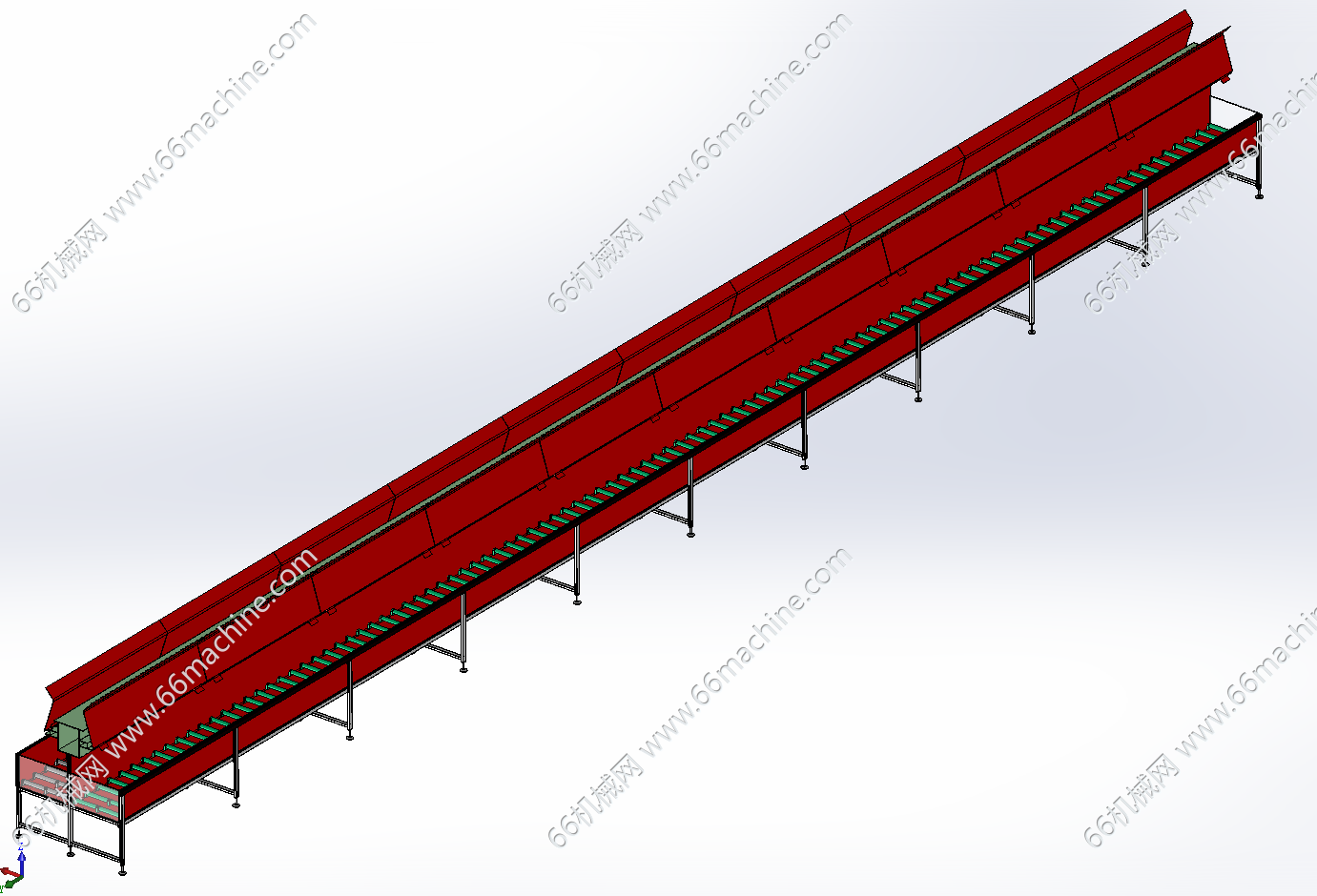

本模型为蓄电池自动抽酸机（电池电解液抽取机），以电解液为酸性液体为例进行说明：抽酸设备坐落在地轨上，地轨由导轨滑块、齿轮齿条以及框架组成，由伺服电机带动行走，可以精确定位；夹手升降由电缸带动，可以上下精确定位。蓄电池由人工摆放在浴水槽中的托辊上，并由限位板限位，使蓄电池摆放位置准确；设备运行至第一组蓄电池位置时，夹爪下降，到位后夹紧气缸夹紧蓄电池，使其精确定位，张开夹板后，继续下降，使抽酸导向套进入抽酸孔，使抽酸管定位，继续下降，导向套压缩弹簧并停在原位，导向套中的抽酸细管插入蓄电池内，当到达指定位置后，停止下降动作，开始抽酸，当抽酸完毕，夹爪带动抽酸管升起到初始位置。设备运行至下一组蓄电池位置，重复上述动作，直至所有蓄电池抽酸完成。【说明：电解液是电池工作必不可少的物质，它负责在电池的正负极之间传递离子，从而产生电流。不同类型的电池使用不同的电解液。例如：铅酸蓄电池：通常使用稀硫酸作为电解液，稀硫酸是由蒸馏水和最高纯度为98%的硫酸混合而成的。锂离子电池：使用的电解液可能是有机溶液，溶解有六氟磷酸锂的碳酸酯类溶剂，或者是凝胶状电解液。干电池：例如碱性干电池使用氢氧化钠作为电解液，而锰锌干电池则使用氯化铵】
