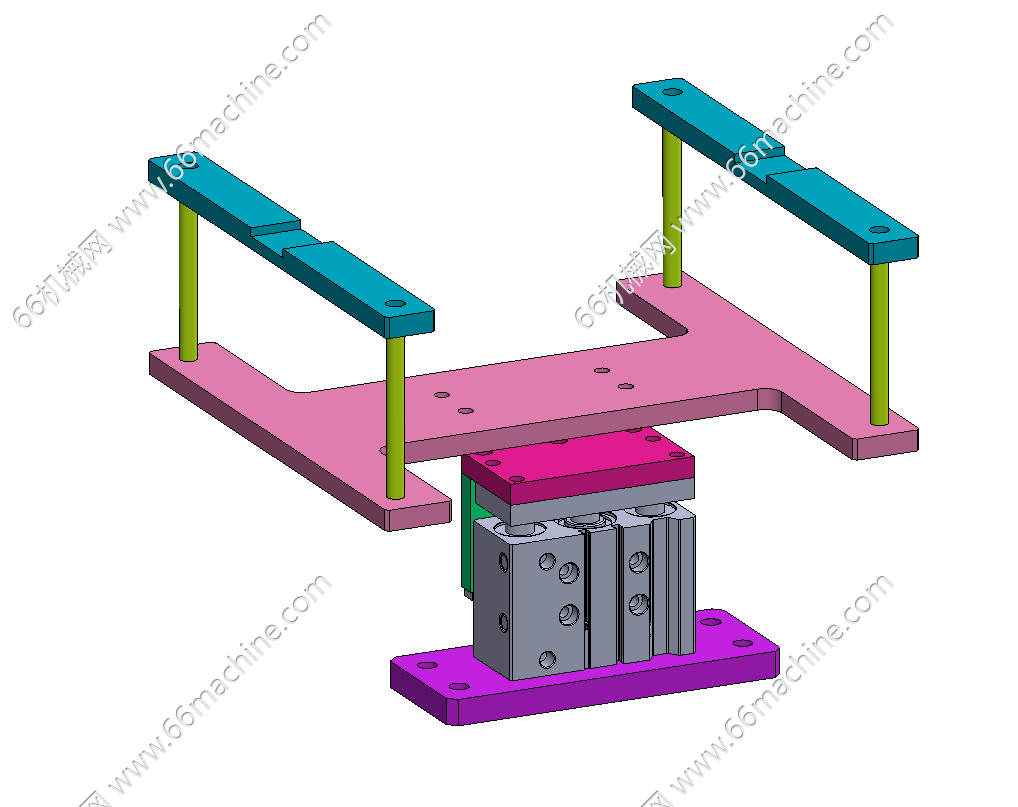

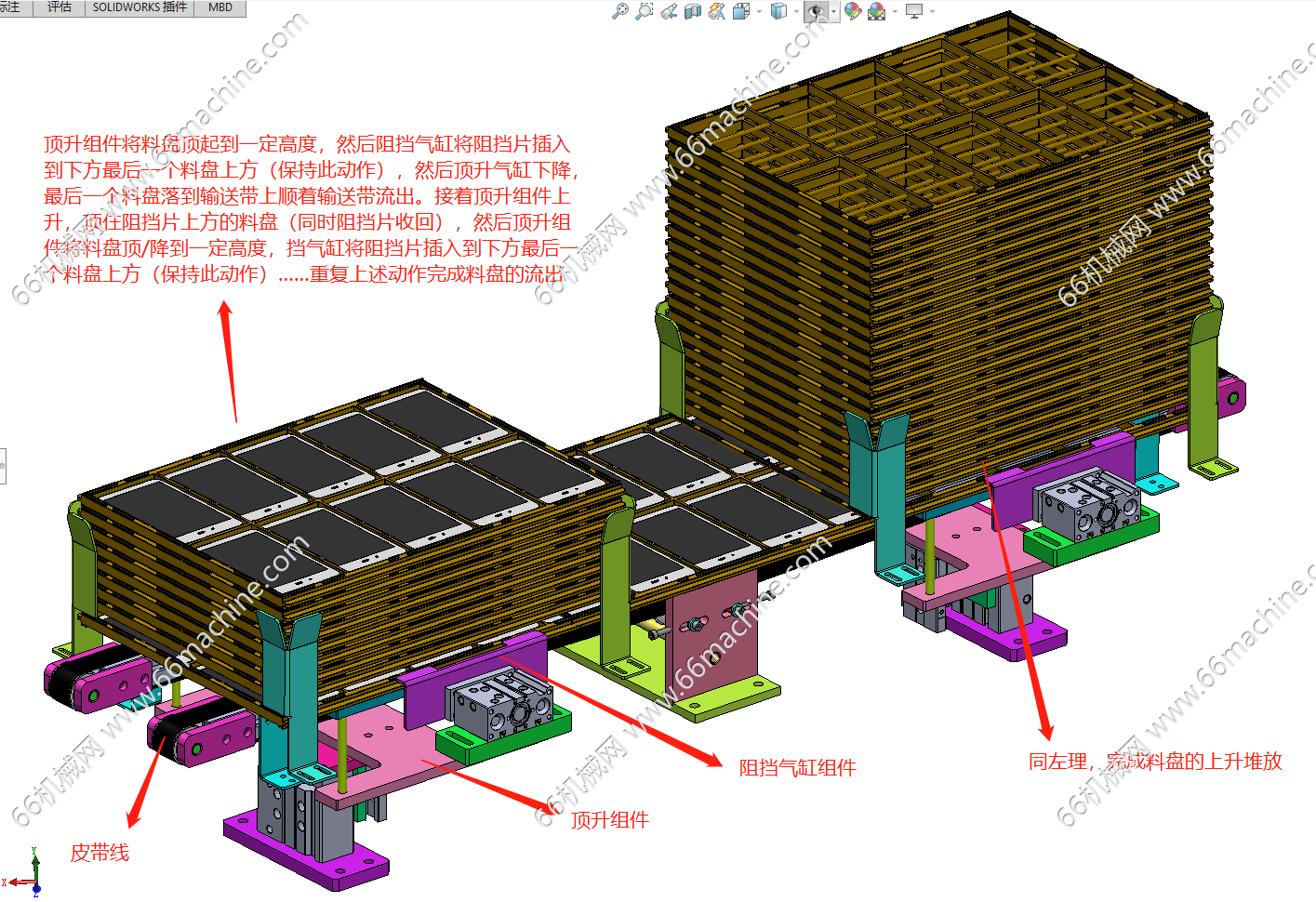

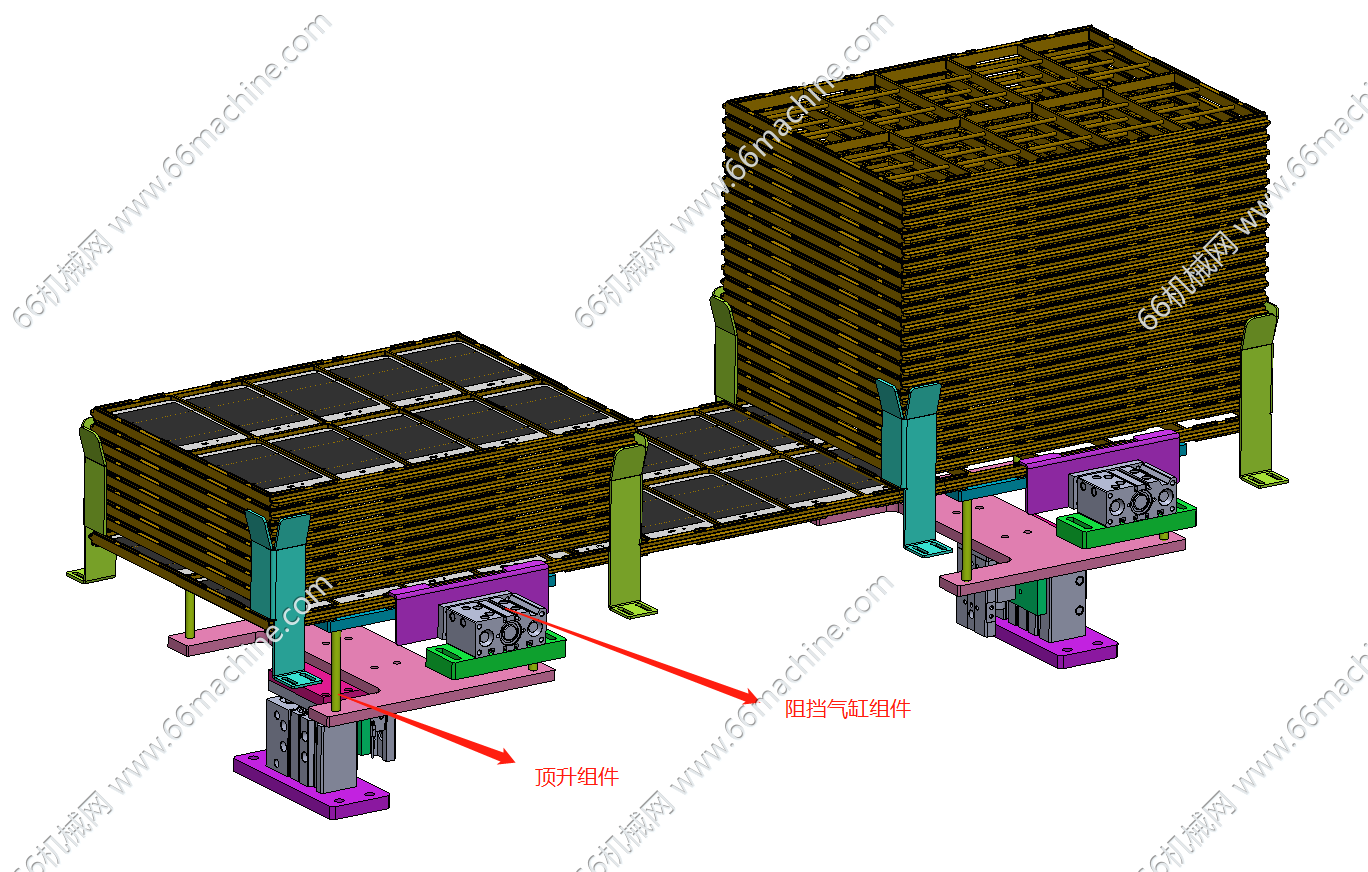

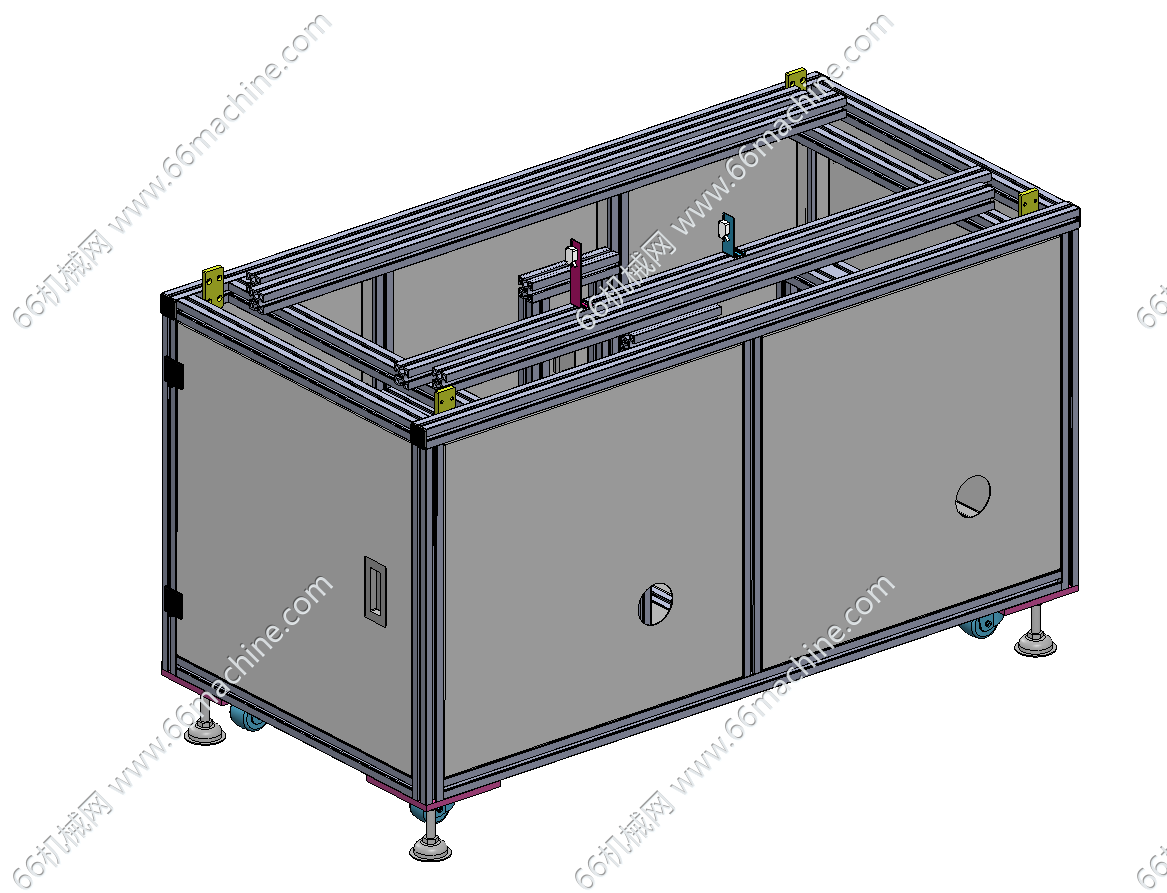

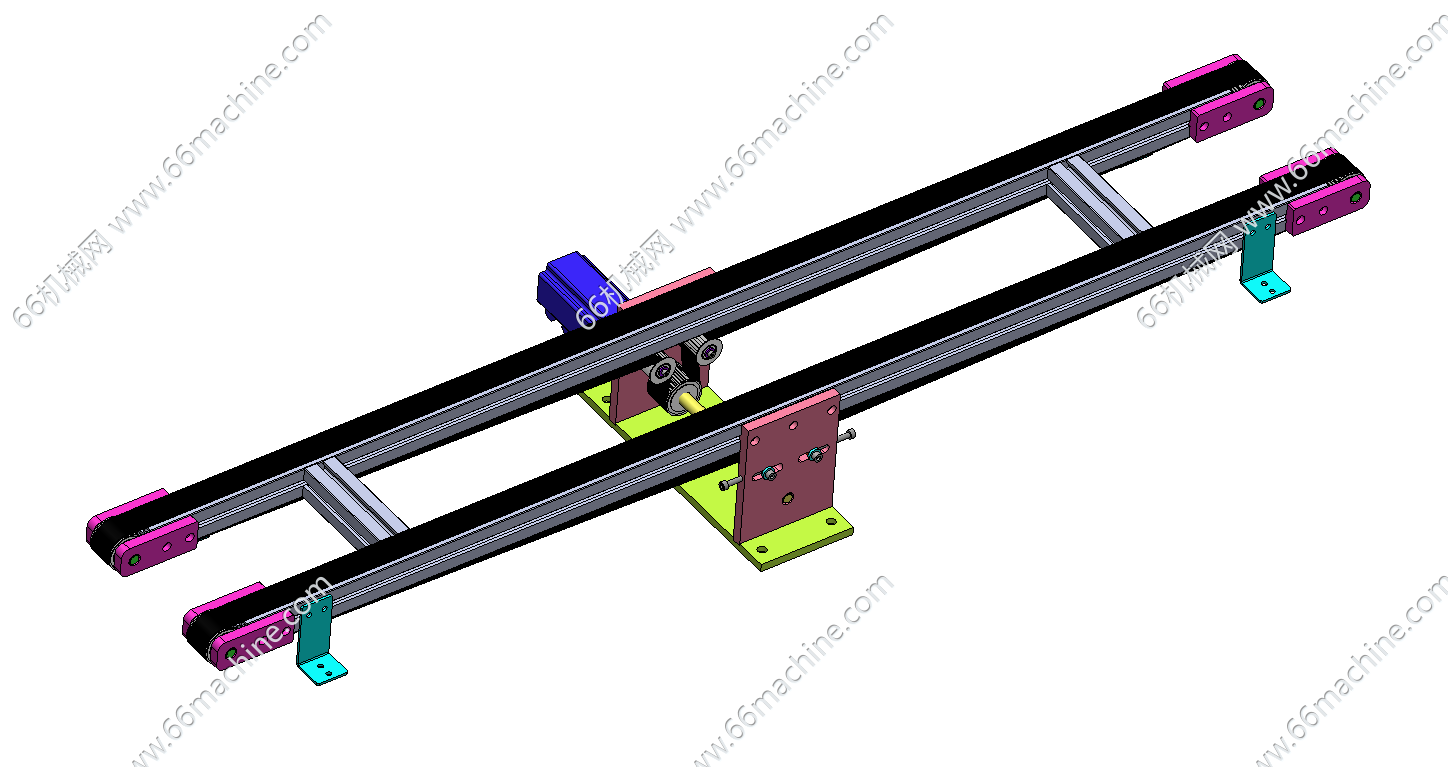

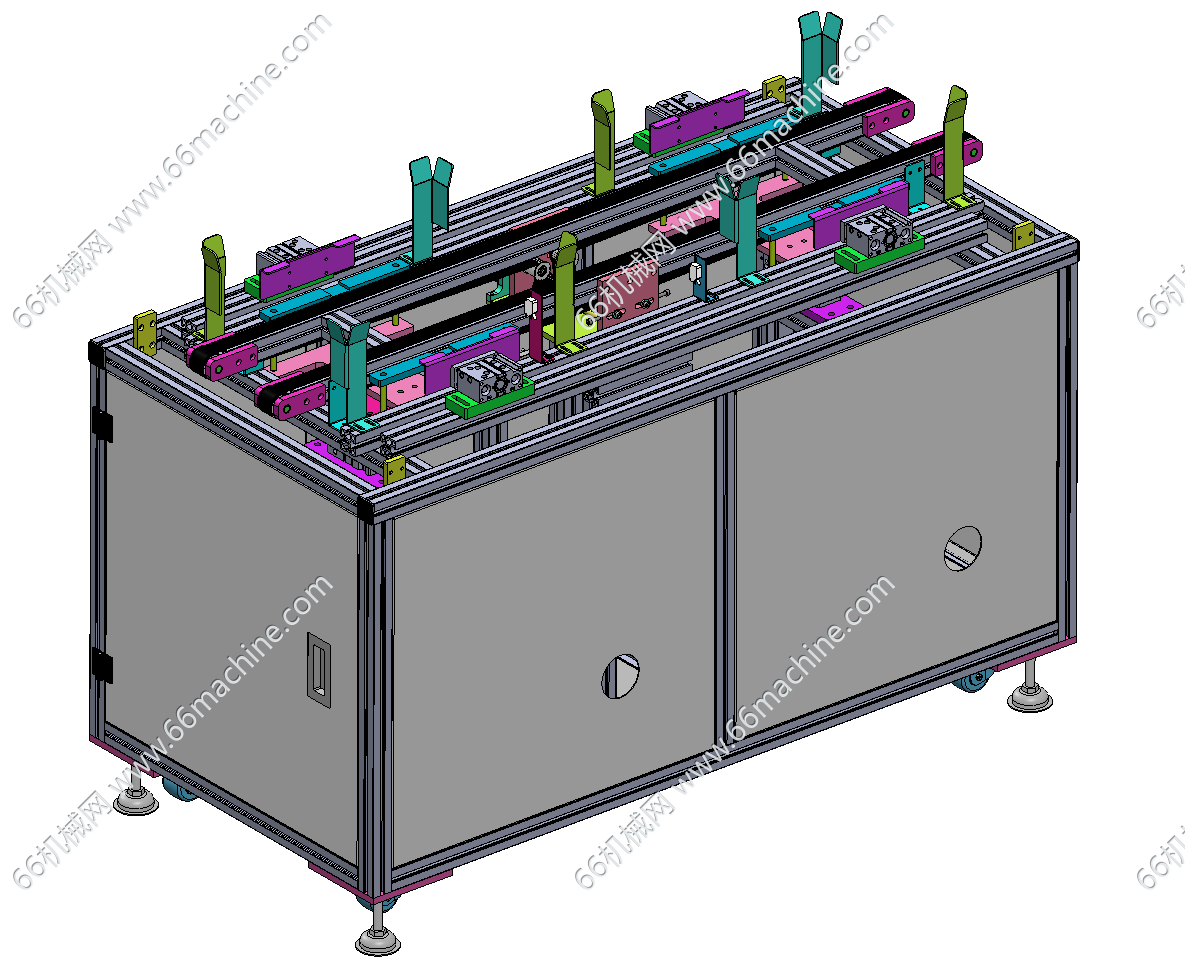

本设备为某企业手机屏幕料盘分离与收集机（含缓存堆放），包括机架、外罩、料盘分离与收集模组等，工作原理：顶升组件将料盘顶起到一定高度，然后阻挡气缸将阻挡片插入到下方最后一个料盘上方（保持此动作），然后顶升气缸下降，最后一个料盘落到输送带上顺着输送带流出。接着顶升组件上升，顶住阻挡片上方的料盘（同时阻挡片收回），然后顶升组件将料盘顶/降到一定高度，挡气缸将阻挡片插入到下方最后一个料盘上方（保持此动作）……重复上述动作完成料盘的流出【详见图注】。该设备实现了屏幕料盘的分离与收集，建模精巧，可供大家参考！
图纸ID: 315092070404592192
图纸格式：SLDPRT、SLDASM
图纸版本：Solidworks2021
文件大小：20.73MB
所需积分：60机械币
可否编辑： 可进行编辑，包含特征参数
关注人数：0人
